1. 复习 smoothstep 函数

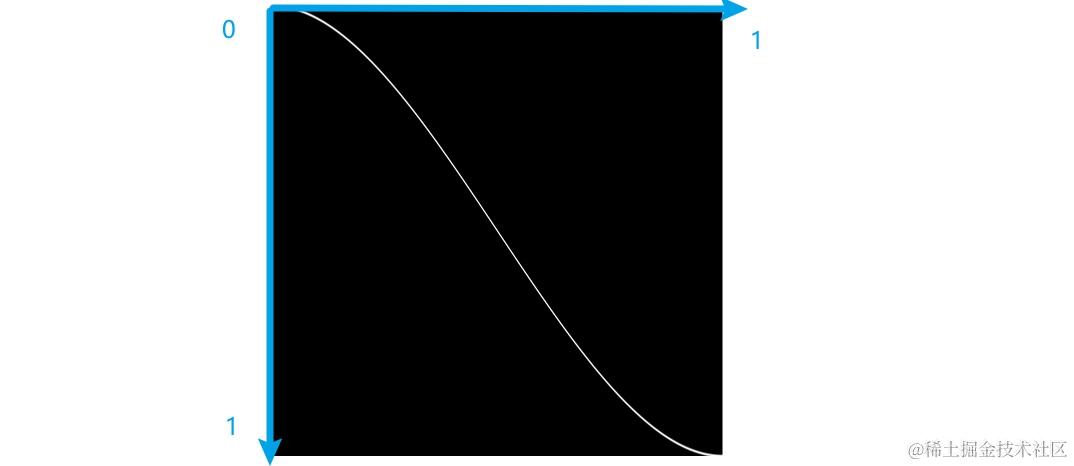

在第六篇中，我们已经认识了 smoothstep 函数，它可以让一指定的区间内平滑过渡。下面先通过一个小例子回顾一下:

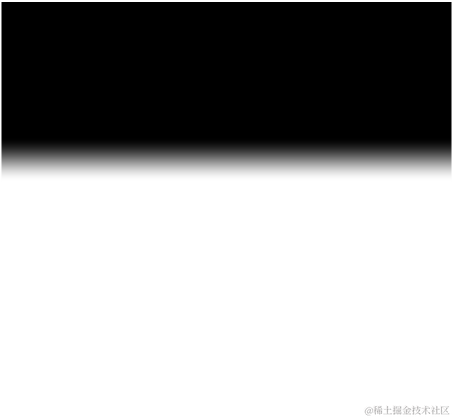

左图 smoothstep(0.4, 0.4 + 0.1, coo.y)

表示: 纵坐标小于 0.4 时，返回 0 展示黑色；纵坐标大于 0.5 时，返回 1 展示白色。在 [0.4,0.5] 之间平滑过渡。

| y= 0.4 | y= 0.8 | | --- | --- | | | |

我们将 0.4 记为一个变量值 y，那么 smoothstep(y, y + 0.1, coo.y) 就可以表示：

y 在 [0,y) 返回 0 展示黑色。
y 在 [y,y+0.1] 之间从 0~1 平滑过渡。
y 在 (y+0.1,1] 返回 1 展示白色.

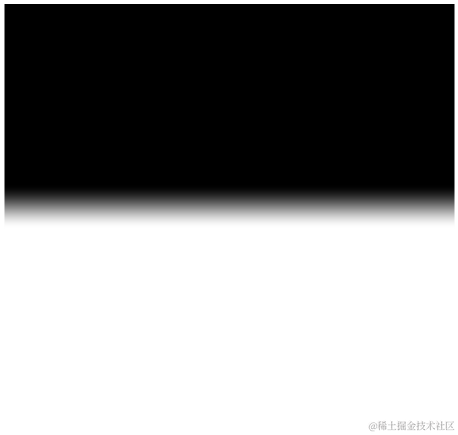

上面右图中 y=0.8 时，就可以将黑色区域下移： ```c

version 460 core

include

precision mediump float;

out vec4 fragColor; uniform vec2 uSize;

void main() { vec2 coo = FlutterFragCoord() / uSize; float y = 0.4; //float y = 0.8; float ret = smoothstep(y, y + 0.1, coo.y); fragColor = vec4(vec3(ret), 1.0); } ```

同理我们可以分析出 smoothstep(y-0.1, y, coo.y) 就可以表示：

y 在 [0,y-0.1) 返回 0 展示黑色。
y 在 [y-0.1,y] 之间从 0~1 平滑过渡。
y 在 (y,1] 返回 1 展示白色.

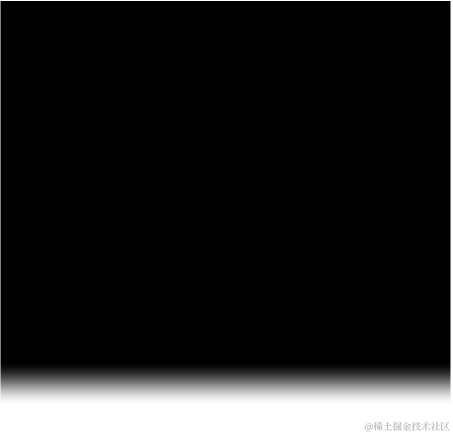

| smoothstep(y, y + 0.1, coo.y) | smoothstep(y - 0.1, y, coo.y) | | --- | --- | | | |

仔细观察这两个图，想一想，如果让右侧减去左侧会发生什么呢?

提示：黑色是 0，白色时 1 ，渐变是 0~1 之间.

2. 生成线条

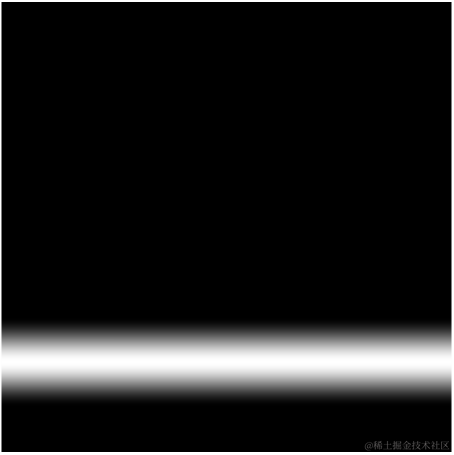

白色区域相减 1-1 =0 ,会呈现黑色，黑色区域 0 - 0 也是黑色。左侧白色区域减去过渡区域，相当于 1-过渡值，也就是反向过渡。左侧过渡区域对应的右侧是黑色，也就是减 0 ,保持不变。于是乎可以得到如下的光线。当控制 y 的数值，可以控制光线在的纵向位置：

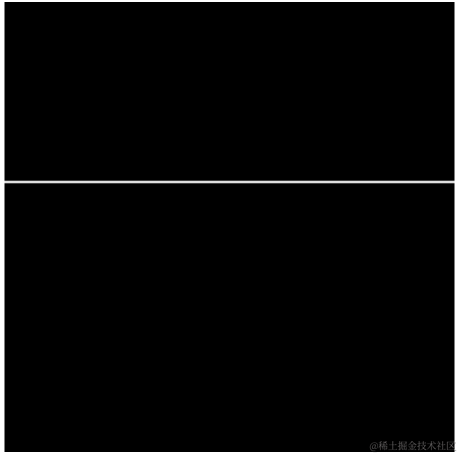

| y=0.4 | y=0.8 | | --- | --- | | | |

```dart

version 460 core

include

precision mediump float;

out vec4 fragColor; uniform vec2 uSize;

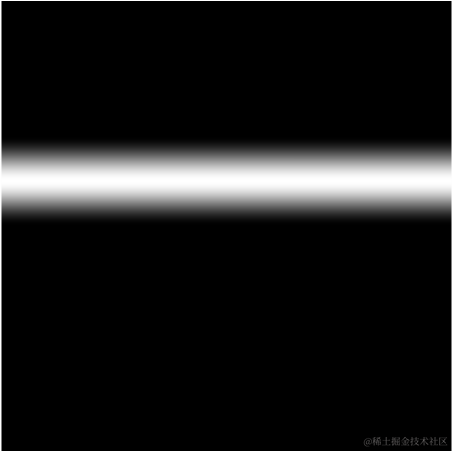

void main() { vec2 coo = FlutterFragCoord() / uSize; float y = 0.8; float ret0 = smoothstep(y, y + 0.1, coo.y); float ret1 = smoothstep(y - 0.1, y, coo.y); float ret = ret1-ret0; fragColor = vec4(vec3(ret), 1.0); } ```

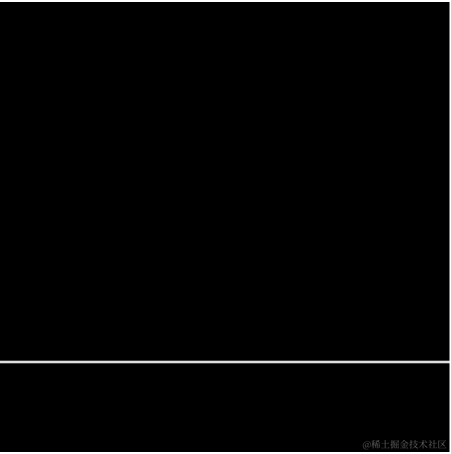

如果我们把过渡区域改小，就可以看到更明显的线条。顺便可以把光线的生成逻辑封装成一个函数，效果如下：

| y=0.4 | y=0.8 | | --- | --- | | | |

```c

version 460 core

include

precision mediump float;

out vec4 fragColor; uniform vec2 uSize;

float plot(vec2 coo, float y, float e) { float ret0 = smoothstep(y, y + e, coo.y); float ret1 = smoothstep(y - e, y, coo.y); return ret1 - ret0; }

void main() { vec2 coo = FlutterFragCoord() / uSize; float y = 0.4; float ret = plot(coo,y,0.005); fragColor = vec4(vec3(ret), 1.0); } ```

3. 函数曲线

上面只是画了一条线，那这和函数曲线有什么关系呢？其实仔细信息，上面的曲线不就是 y =0.4 这个特殊函数的曲线表现吗？如果我们通过 coo.x 控制 y 的数值，会发生什么化学反应呢？比如我们最熟悉的 y = x:

```c

version 460 core

include

precision mediump float;

out vec4 fragColor; uniform vec2 uSize;

float plot(vec2 coo, float y, float e) { float ret0 = smoothstep(y, y + e, coo.y); float ret1 = smoothstep(y - e, y, coo.y); return ret1 - ret0; }

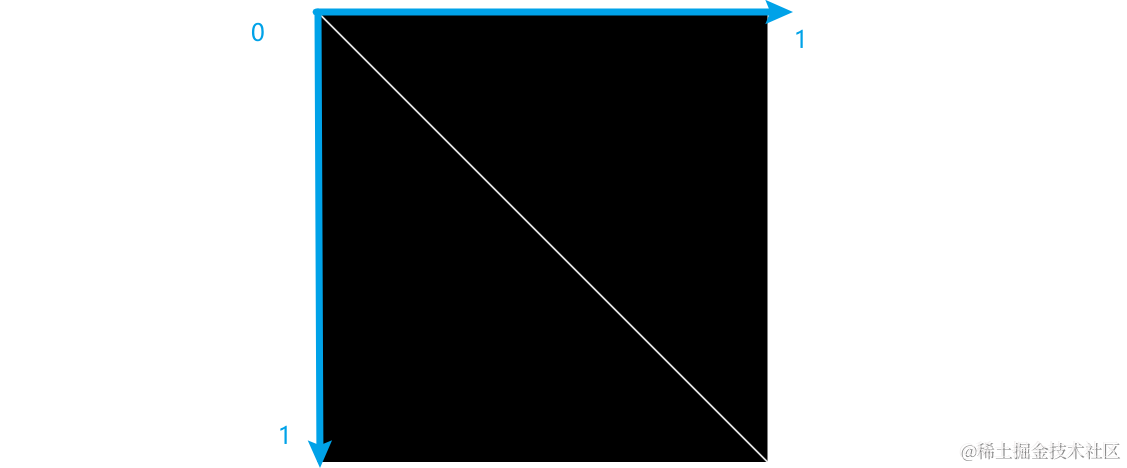

void main() { vec2 coo = FlutterFragCoord() / uSize; float x = coo.x; float y = x; float ret = plot(coo,y,0.005); fragColor = vec4(vec3(ret), 1.0); } ```

这样我们就可以设置任意的函数，通过自变量 x 的变化，影响 y 值：

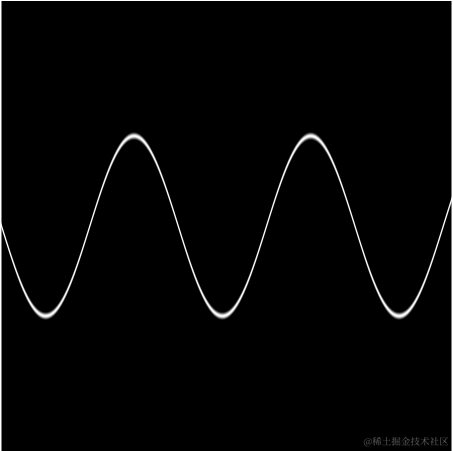

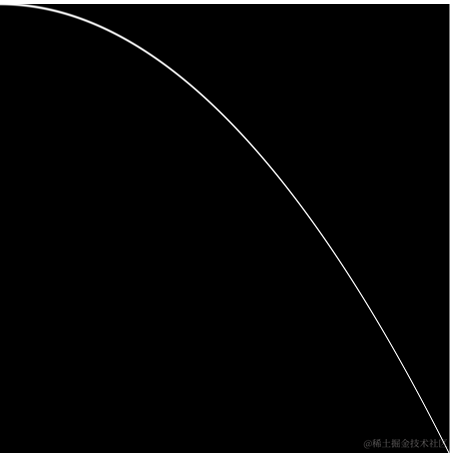

|y=x^2 | y = 0.2*sin(16*x)+0.5 | | --- | --- | | | |
