minMaxLoc、rowRange、colRange

void minMaxLoc(InputArray src, double* minVal, double* maxVal=0, Point* minLoc=0, Point* maxLoc=0, InputArray mask=noArray())

src:输入图像。

minVal:最小值,可輸入NULL表示不需要。

maxVal :最大值,可輸入NULL表示不需要。

minLoc:最小值的位置,可输入NULL表示不需要,Point类型。

maxLoc:最大值的位置,可输入NULL表示不需要,Point类型。

mask:可有可无的掩模。

Mat mat = (Mat_<float>(4, 4) << 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15);

double min = 0;
double max = 0;
Point minpt, maxpt;
minMaxLoc(mat, &min, &max, &minpt, &maxpt);
cout << "min: " << min << "; minpt: " << minpt << endl;
cout << "max: " << max << "; maxpt: " << maxpt << endl;

min: 0; minpt: [0, 0]
max: 15; maxpt: [3, 3]

 rowRange为指定的行span创建一个新的矩阵头,可取指定行区间元素。
colRange为指定的列span创建一个新的矩阵头,可取指定列区间元素。
rowRange(int x, int y) (其中y应小于等于行数,如一个矩阵为5行,那么y为4) 创建矩阵范围从x为首行开始,往后数(y-x)行。
rowRange(0, 3) 位 从第0行开始,往后数3行,即 0 、1、2行。colRange(int x,int y)同理。
Mat.rowRange(int x,int y) 与Mat.rowRange(range(int x, int y)得到的结果一样,函数取的实际行数y-x,只取到范围的左边界,而不取右边界。


#include<stdio.h>
#include<opencv.hpp>
#include<iostream>
using namespace cv;
using namespace std;

int main()
{
	//初始化一个3*3的矩阵
	Mat examples = (Mat_<float>(3, 3) << 1, 0, 0, 0, 1, 0, 0, 0, 1);
	//取example中中特定范围的行列构成矩阵
	Mat row1 = examples.rowRange(Range(1, 2));  //取特定行
	Mat row2 = examples.rowRange(1, 2);
	Mat row3 = examples.rowRange(0, 2);
	Mat col = examples.colRange(1, 3);         //取特定列
	//n,p,m,q计数,用于控制矩阵元素的输出格式
	int n = 0;
	int p = 0;
	int m = 0;
	int q = 0;
	int z = 0;
	//输出初始矩阵的元素

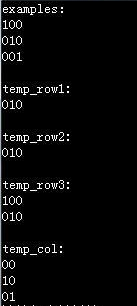

	cout << "examples:" << endl;
	for (int i = 0; i<examples.rows; i++){
		for (int j = 0; j<examples.cols; j++)
		{
			cout << examples.at<float>(i, j);
			p++;
			if (p % 3 == 0)cout << endl;
		}
	}
	cout << endl;

	//测试rowRange(Range(int x,int y))
	cout << "temp_row1:" << endl;
	for (int i = 0; i<row1.rows; i++)
	{
		for (int j = 0; j<row1.cols; j++){
			cout << row1.at<float>(i, j);
			n++;
			if (n % 3 == 0)
				cout << endl;
		}
	}
	cout << endl;

	//测试rowRange(int x,int y)函数
	cout << "temp_row2:" << endl;
	for (int i = 0; i<row2.rows; i++)
	{
		for (int j = 0; j<row2.cols; j++){
			cout << row2.at<float>(i, j);
			m++;
			if (m % 3 == 0)
				cout << endl;
		}
	}
	cout << endl;

	cout << "row3:" << endl;
	for (int i = 0; i < row3.rows; i++)
	{
		for (int j = 0; j < row3.cols; j++)
		{
			cout << row3.at<float>(i, j);
			z++;
			if (z % 3 == 0)
				cout << endl;
		}
	}
	cout << endl;

	//测试colRange(int x,int y)函数
	cout << "col:" << endl;
	for (int i = 0; i<col.rows; i++)
	{
		for (int j = 0; j<temp_col.cols; j++){
			cout << col.at<float>(i, j);
			q++;
			if (q % 2 == 0)
				cout << endl;
		}
	}
	return 0;
}
