在CST中使用游戏级显卡实现GPU加速——以RTX 2070为例

1.下载并安装CUDA

地址：CUDA Toolkit 12.3 Update 1 Downloads | NVIDIA Developer

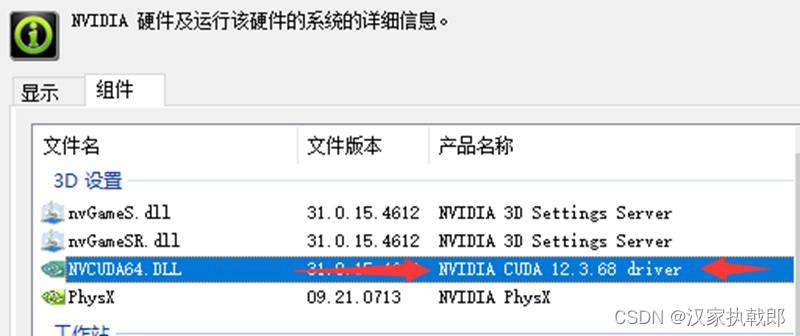

  首先，检查电脑上当前CUDA版本，在桌面点击右键，打开NVIDIA控制面板>>帮助>>系统信息>>组件
箭头所指处为版本号
如果有的话（且版本大于9.2），直接跳转到第三步，没有的话，继续看下面的下载流程

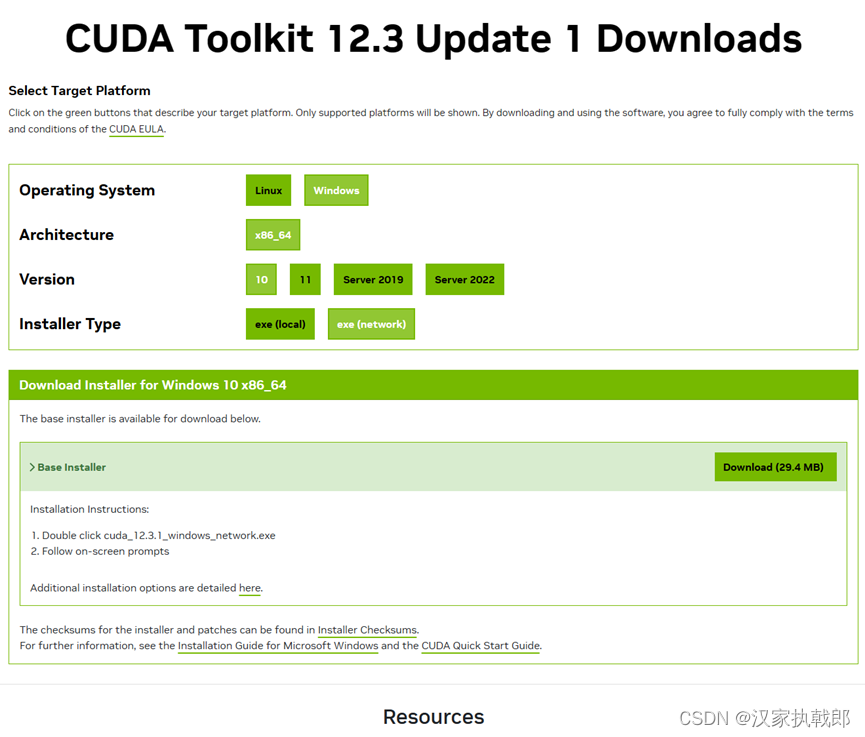

下载选项：（以12.3.1版本为例）
在这里插入图片描述

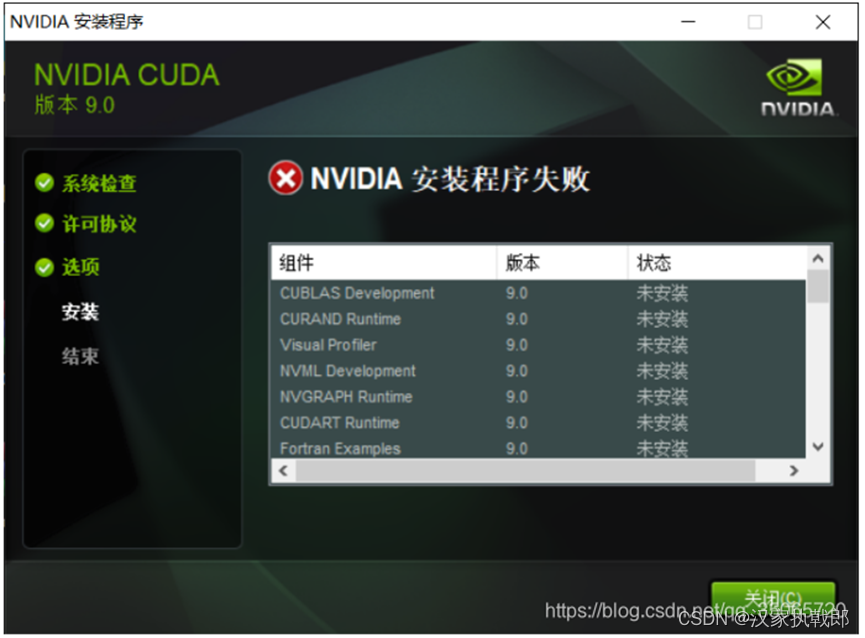

2.如果遇到CUDA第一次安装失败的解决方法：

安装NVIDIA CUDA失败最简单详细解决方法_cuda安装失败-CSDN博客

在这里插入图片描述
总结如下：

2.1 下载显卡驱动卸载工具

地址：Display Driver Uninstaller (DDU) V18.0.2.2 Released. - Wagnardsoft Forum
在这里插入图片描述

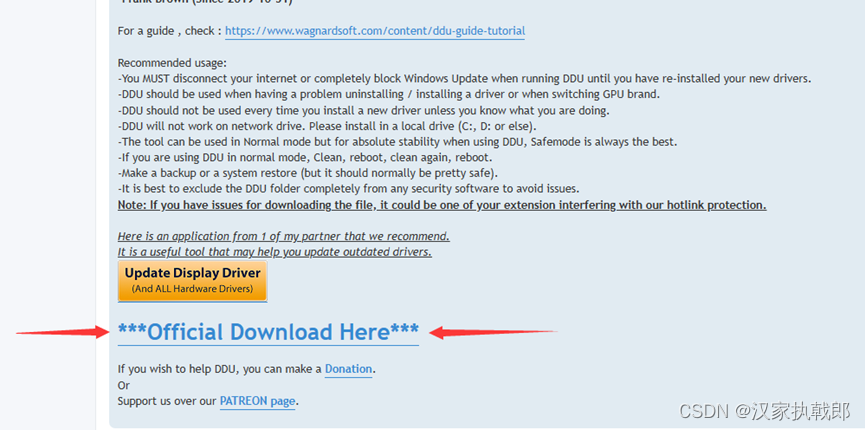

一定要下滑，点击“Official Download Here”下载

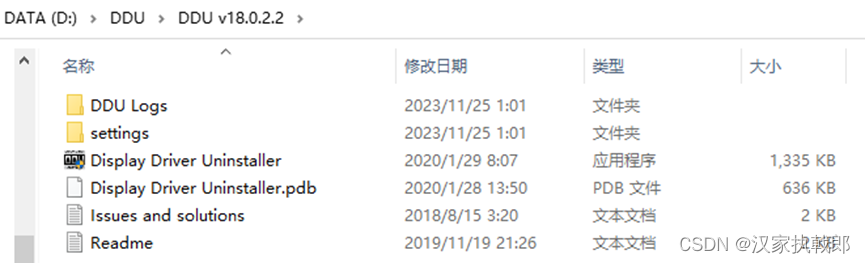

2.2 解压缩，启动

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

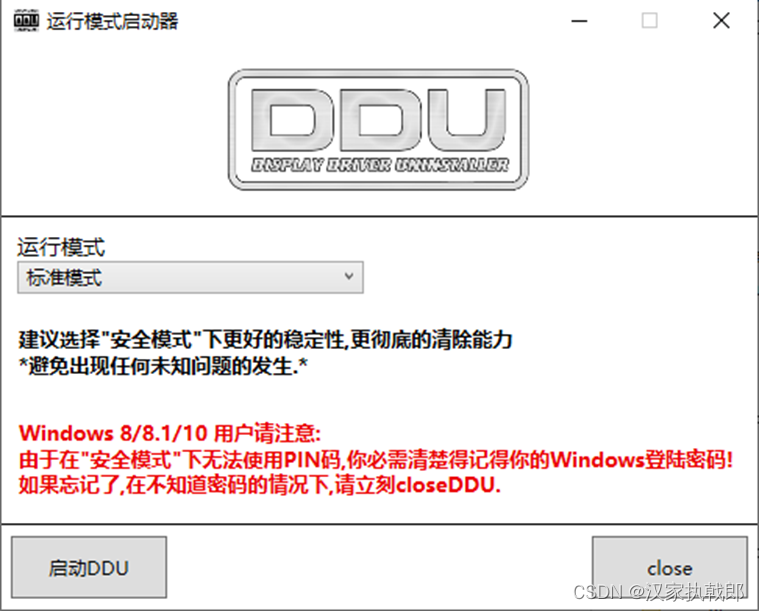

“下载完之后是一个压缩包的形式，解压缩，之后点击运行，如果不是最新版本会跳出如下弹出框，程序是否为最新版本没有影响，都可以执行卸载操作，点击确定会弹出网页，同时该软件也会直接打开。之后会弹出为非安全模式，也没有影响，可以直接运行该程序。”
在这里插入图片描述
在这里插入图片描述

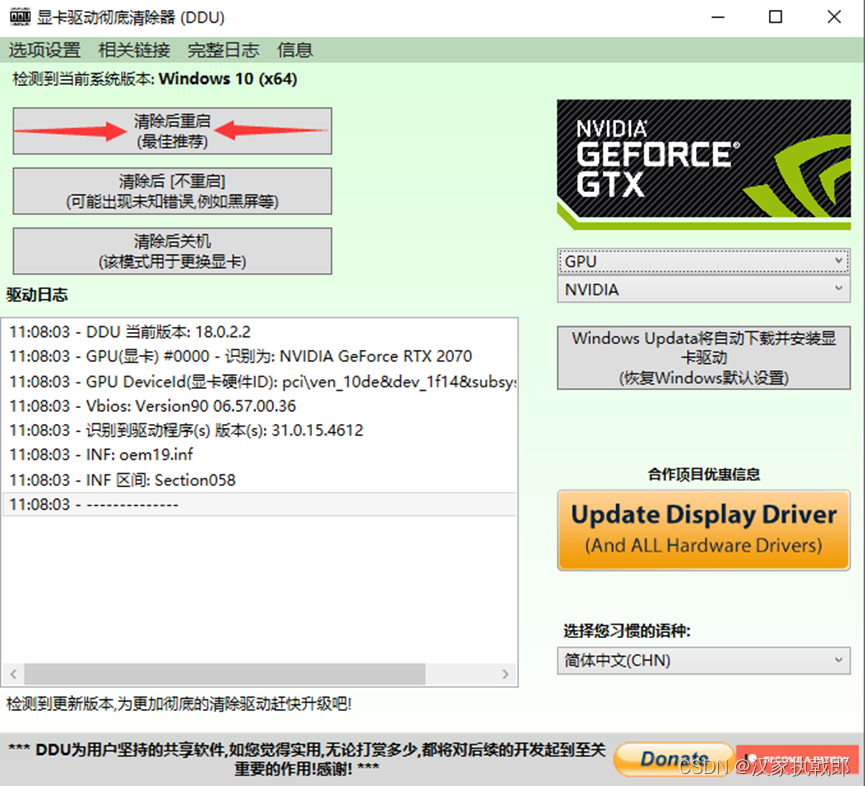

选定“GPU”，进入以上界面，点击“清除后重启”，重启后再次安装CUDA，则可以成功安装。
（虽然是网上的方法，但在我的电脑上起作用了）

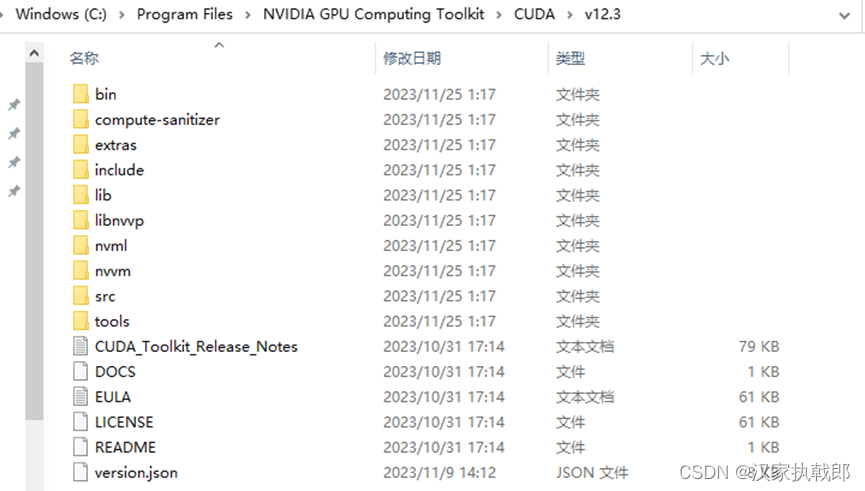

成功安装效果图如下，
在这里插入图片描述

3 在CST中启用GPU加速

CST启用GPU加速的调试笔记_cst no hardware detected_孙权打的的博客-CSDN博客

3.1 在系统中添加环境变量

在这里插入图片描述

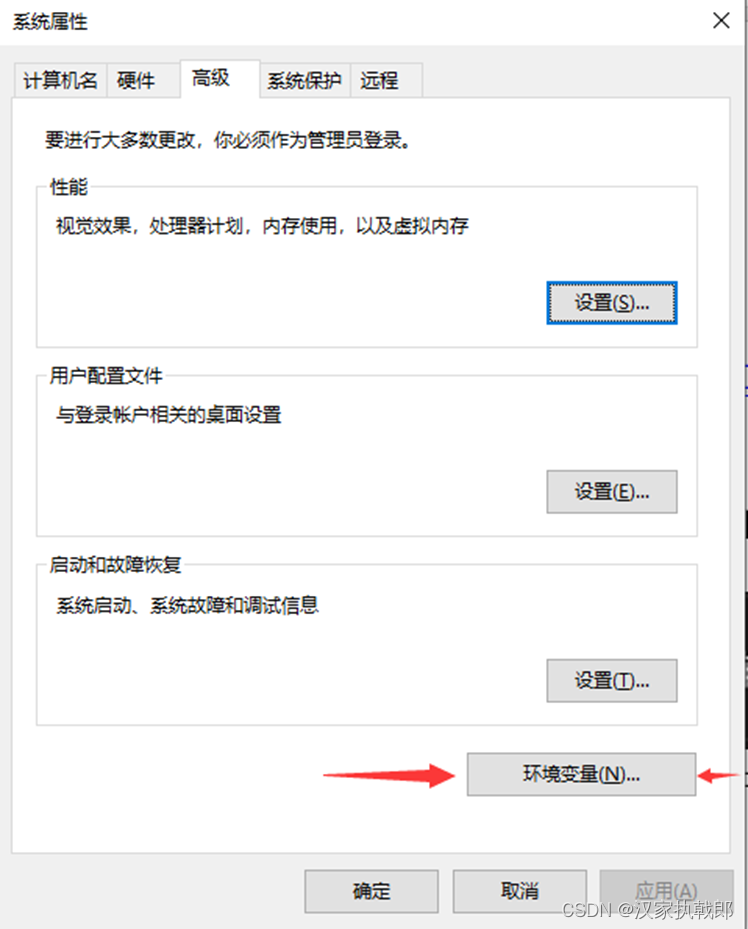

在屏幕左下角“开始”处右键>>搜索“环境变量”，就能找到
在这里插入图片描述
点击“新建”，输入CST_HWACC_ALLOW_UNVERIFIED_HARDWARE=1
即变量名=变量值，效果如下，
在这里插入图片描述

3.2 在CST中开启GPU加速

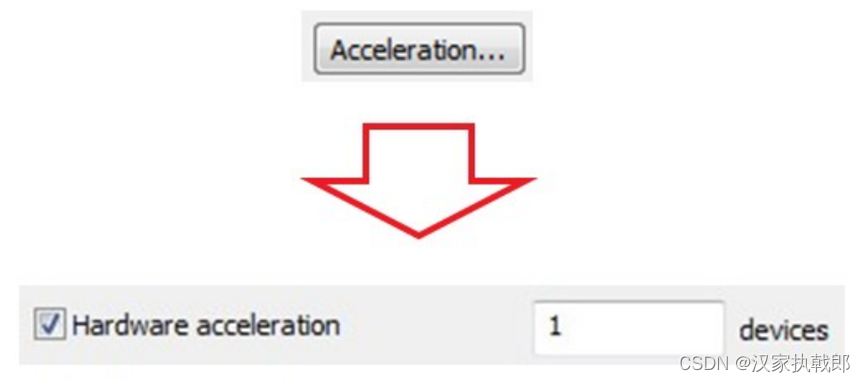

Simulation>> Acceleration>>勾选Hardware acceleration
在这里插入图片描述

3.3 判断GPU加速是否成功开启

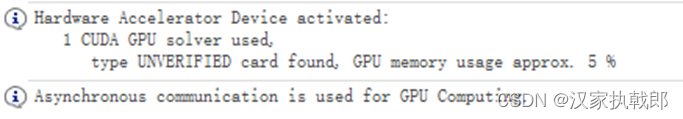

观察CST的“message”窗口，
在这里插入图片描述
在这里插入图片描述

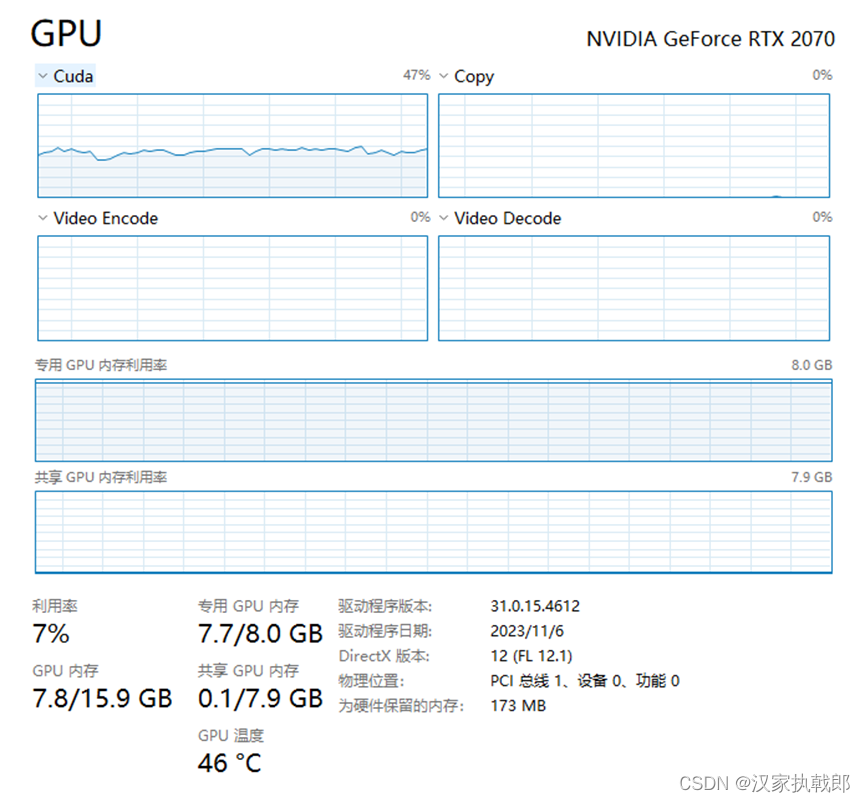

观察任务管理器>>进程>>GPU>>Cuda
在这里插入图片描述
最后是还没有验证的一个观点,
在这里插入图片描述
