折腾了一天GPU加速CST计算，发现网上很多资料不太靠谱，在这里把自己走过的弯路记载一下。

是不是只能用官方推荐的高端显卡？

答案是可以用一般显卡。英伟达的GeForce系列同样可以用。比如RTX3090,3080,2060等。
看网上很多资料说只能用官方推荐显卡，那么版本越新，支持的显卡种类应该越多吧？我就特意去下载了2021版本的cst，看手册还是只支持这几种显卡。GPU_Computing_Guide_2021.pdf
顺便说一下，安装cst 2021，装到一半提示 please insert next disk，但是只有一个iso文件。这个时候需要把.iso文件解压之后再安装。
在这里插入图片描述

如何启用非官方推荐显卡？

首先，你得有张能够支持cuda 9.2版本及其以上的显卡；

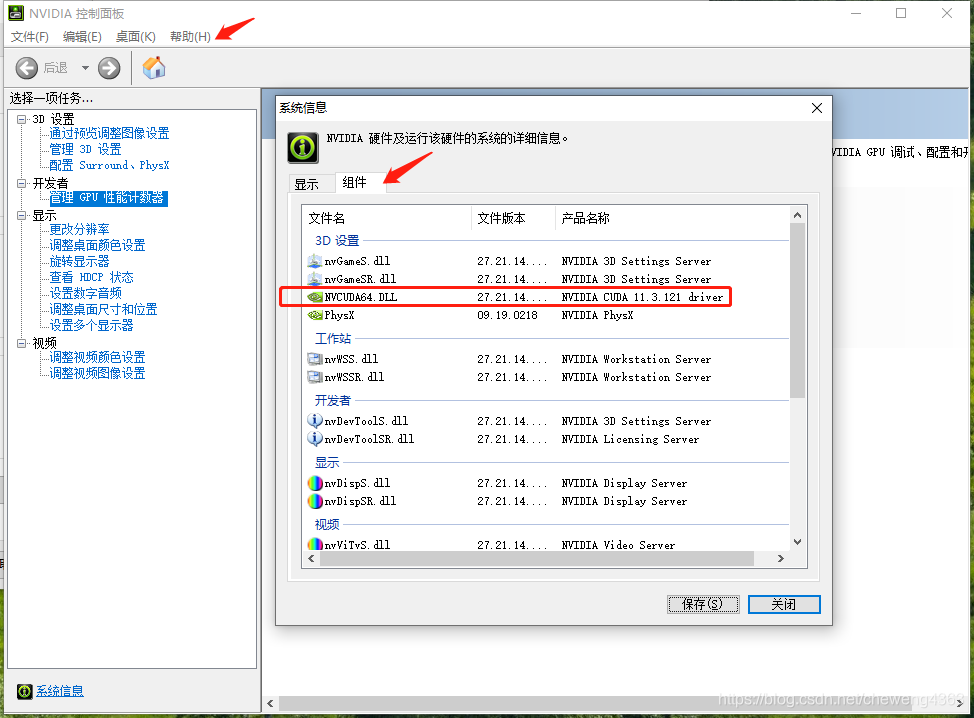

在桌面点击右键，打开NVIDIA控制面板，查看CUDA版本，没有的话就升级安装。
在这里插入图片描述

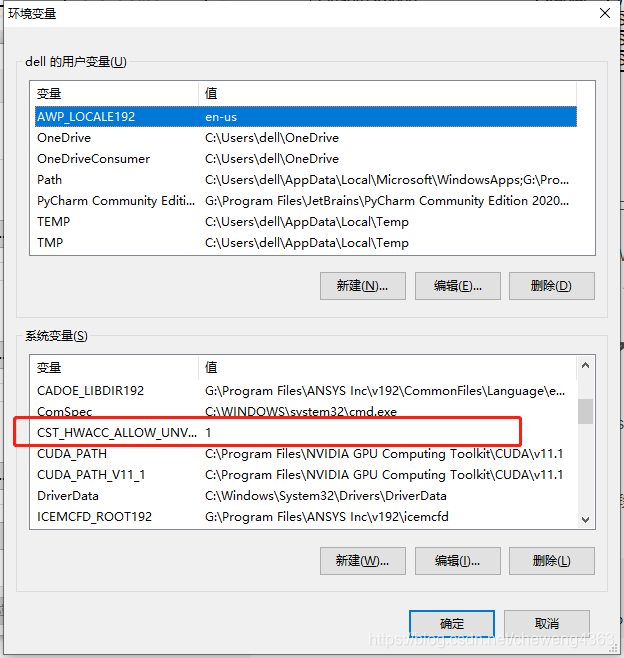

然后，往环境变量中，添加
CST_HWACC_ALLOW_UNVERIFIED_HARDWARE=1；
在这里插入图片描述

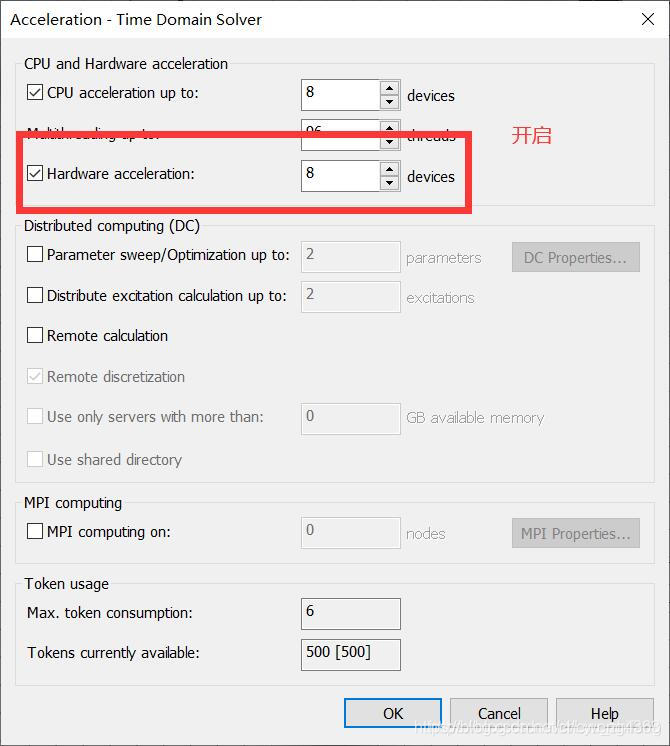

最后，在CST中求解器设置中，Acceleration中，把Hardware acceleration勾上，就像这样；
在这里插入图片描述

怎样判断显卡是不是加速计算了？

我一直在参考这些文章，基本上是互相转载的：
https://blog.csdn.net/Lyu_zhifang/article/details/108603481
https://zhuanlan.zhihu.com/p/245787886
后来发现：
GPU利用率不是观测有没有显卡加速的有效手段

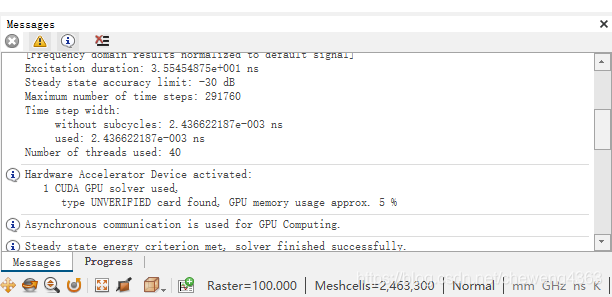

可以通过看CST窗口的信息栏来看：

Hardware Accelerator Device activated:
   1 CUDA GPU solver used,
      type UNVERIFIED card found, GPU memory usage approx. 5 %

在这里插入图片描述
说明GPU是已经启用了的。应该是GPU只在计算中起作用，

GPU加速只能使用显卡5%，有提高使用率的办法吗？

网格太少的话效果不怎么明显。我这里只有两百多万个网格，用的是3090显卡，一般来说，可以支持几千万量级的网格数。建立一个复杂模型，网格数画密一些，就可以提高利用率。
