Linux I2C核心、总线与设备驱动

1.1 IIC结构

I2C核心提供了I2C总线驱动和设备驱动的注册、注销方法，I2C通信方法（即Algorithm）上层的与具体适配器无关的代码以及探测设备、检测设备地址的上层代码等，如图所示

IIC(Inter Integrated Circuit，集成电路总线)是一种由 PHILIPS 公司开发的两线式串行总线，用于连接微控制器及其外围设备。它是由数据线 SDA 和时钟 SCL 构成的串行总线，可发送和接收数据。在 CPU (单片机)与IIC模块之间、IIC模块与IIC模块之间进行双向传送。

IIC的主要构成只有两个双向的信号线，一个是数据线SDA,一个是时钟线SCL。

IIC的一些特点：

IIC是半双工，而不是全双工
IIC是真正的多主机总线，（对比SPI在每次通信前都需要把主机定死，而IIC可以在通讯过程中，改变主机），如果两个或更多的主机同时请求总线，可以通过冲突检测和仲裁防止总线数据被破坏
起始和终止信号都是由主机发出的，连接到I2C总线上的器件，若具有I2C总线的硬件接口，则很容易检测到起始和终止信号
在起始信号后必须发送一个7位从机地址+1位方向位，用“0”表示主机发送数据，“1”表示主机接收数据。
每当主机向从机发送完一个字节的数据，主机总是需要等待从机给出一个应答信号，以确认从机是否成功接收到了数据
起始信号是必需的，结束信号和应答信号，都可以不要

注：实际使用中，一般是单片机作为主机，其它器件作为从机，单片机先向器件发送信息表示要读取数据，之后转变传输方向，器件发送数据到单片机。

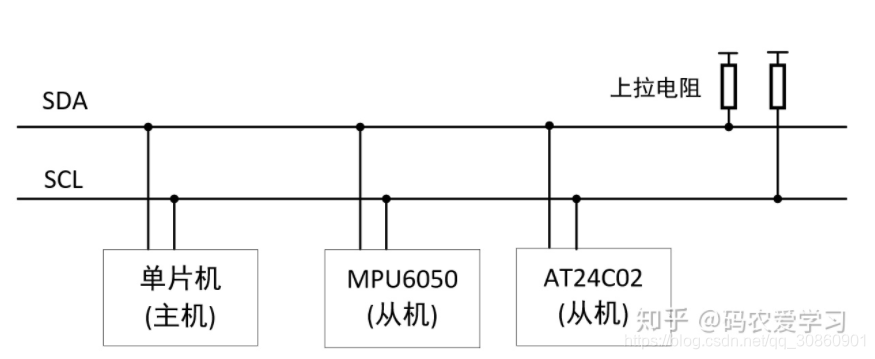

1.2 IIC物理连接

使用IIC通信的IIC器件有很多，比如陀螺仪加速度计MPU6050，EEPROM存储芯片AT24C02等，通过IIC总线，可以与单片机之间进行数据传输。

IIC通信线只有只有两根，数据线SDA的高低电平传输2进制的数据，时钟线SCL通过方波信号提供时钟节拍
多个IIC器件可以并联在IIC总线上，每个器件有特定的地址，分时共享IIC总线
实际使用IIC当然还要连接电源以及共地

1.3 IIC时序

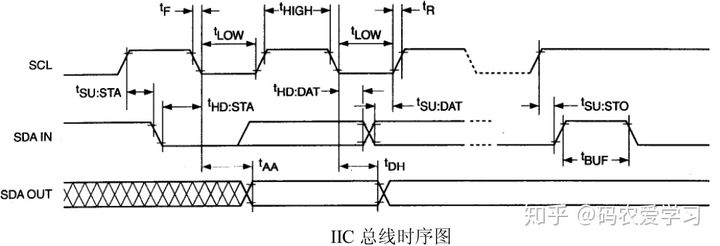

网上查找IIC的基础知识，可能会搜到这样的时序图：

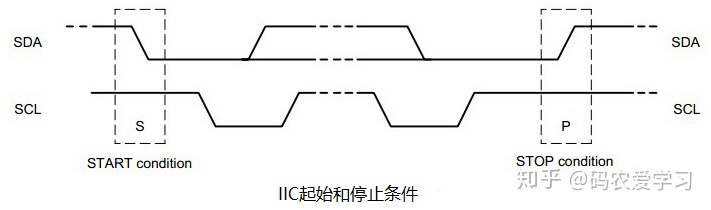

1.3.1 IIC起始结束信号

这张图看起来更简单一些，描述了IIC的起始和停止条件：

起始：时钟线SCL为高时，数据线SDA由高到低
停止：时钟线SCL为高时，数据线SDA由低到高

注：SDA和SCL同时为高时，为IIC总线的空闲状态

1.3.2 IIC应答

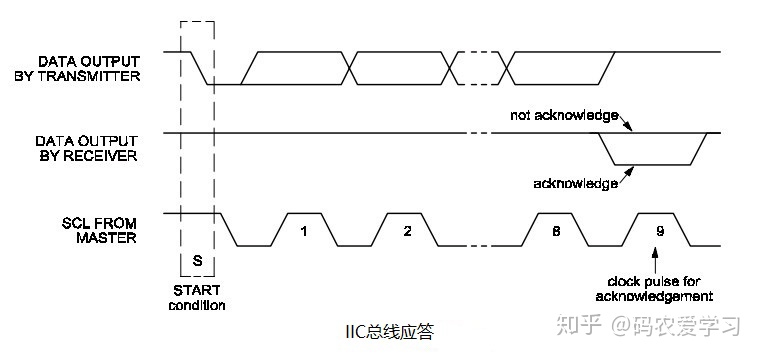

再来看下面这张图：

这表示IIC的应答机制

下面的波形：SCL，主机产生的时钟脉冲
上面的波形：SDA，主机发送的8位数据
中间的波形：SDA，从机在第9个时钟信号进行拉低回应，表示收到了主机发来的数据，拉高则表示不应答

注：实际上，上面和中间是同样的SDA线，这里只是分开示意。因为IIC应答是一种相互关系，单片机发数据给IIC器件，IIC器件要进行应答，表示收到了数据，同样，单片机接收IIC器件的数据后，也要给IIC器件一个应答。

既然发送完都需要对方回应，那什么时候使用不应答呢？就是在读取到本次数据后，如果不需要继续读取，则发送非应答，对方以为你没收到这次数据，则就不会继续发送了。（这里是拉低应答吗？）

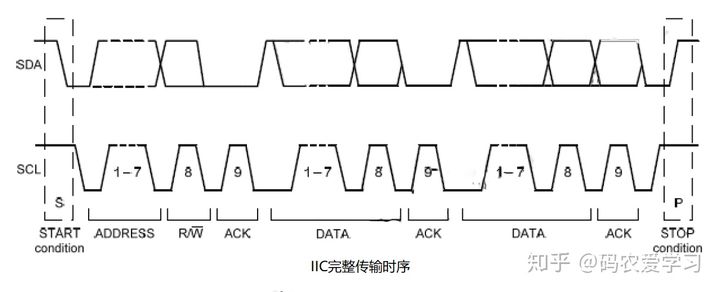

1.3.3 IIC完整传输时序

开始标志（S）发出后，主设备会传送一个7 位的Slave 地址，并且后面跟着一个第8位，称为Read/Write 位。
R/W 位表示主设备是在接受从设备的数据还是在向其写数据。
然后，主设备释放SDA 线，等待从设备的应答信号（ACK）。每个字节的传输都要跟随有一个应答位。
应答产生时，从设备将SDA 线拉低并且在SCL 为高电平时保持低。
数据传输以停止标志（P）结束，然后释放总线。但主设备也可以产生重复的开始信号去操作另一台从设备，而不发出结束标志。
所有的SDA 信号变化都要在SCL 时钟为低电平时进行，除了开始和结束标志

SCL	SDA（主）	SDA(从)
0	0（在SCL为低时候变化信号）	（在SCL为低时候变化信号，响应ACK）
0	1（在SCL为低时候变化信号）
1	0（在SCL=1时候拉低，开始）
1	1（在SCL=1时候拉高，停止；或者空闲）

1.4 常用的数据收发方式(时序)

上面1.3小节是IIC的基础时序，在实际使用中，一般是对某个IIC器件的某个寄存器进行读写操作，因此，对于寄存器的读写操作，还要遵循下面的组合时序逻辑。

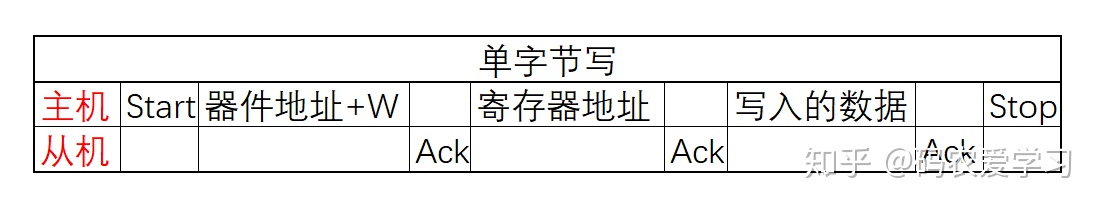

1.4.1 写一个字节

用于对IIC器件某个寄存器的配置，如对MPU6050的某些参数进行设置。

写寄存器时，主设备除了发出开始标志和地址位，还要加一个R/W 位，0 为写，1 为读
在第9个时钟周期（高电平时），MPU6050 产生应答信号
主设备开始传送寄存器地址，并接到应答
然后开始传送寄存器数据，仍然要有应答信号
最后主设备发送停止信号。

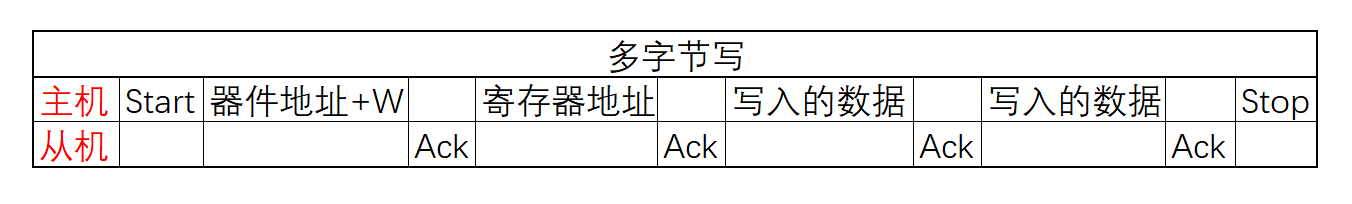

1.4.2 连续写多个字节

对连续地址的写入，这个用的较少。

首先由主设备产生开始信号，然后发送从设备地址位和一个写数据位，等待应答
然后发送寄存器地址，才能开始读寄存器
收到应答信号后，主设备再发一个开始信号，然后发送从设备地址位和一个读数据位
然后，作为从设备的MPU6050 产生应答信号并开始发送寄存器中的数据
通信以主设备产生的拒绝应答信号（nACK）和结束标志（Stop）结束
拒绝应答信号（nACK）产生定义为SDA 数据在第9 个时钟周期一直为高

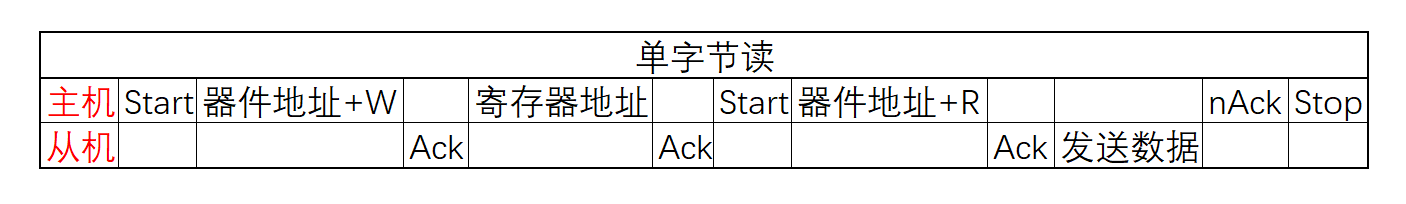

1.4.3 读一个字节

用于读取IIC器件某个寄存器的数值。

首先由主设备产生开始信号，然后发送从设备地址位和一个写数据位，等待应答
然后发送寄存器地址，才能开始读寄存器
收到应答信号后，主设备再发一个开始信号，然后发送从设备地址位和一个读数据位
然后，作为从设备的MPU6050 产生应答信号并开始发送寄存器中的数据
通信以主设备产生的拒绝应答信号（nACK）和结束标志（Stop）结束
拒绝应答信号（nACK）产生定义为SDA 数据在第9 个时钟周期一直为高

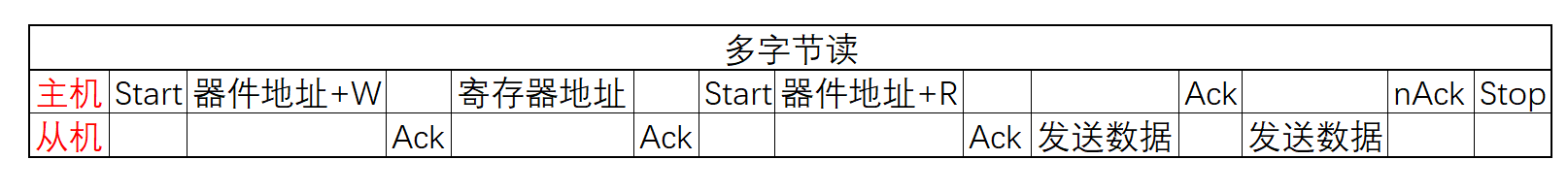

1.4.4 连续读多个字节

也是用于读取IIC器件某个寄存器的数值，当某些数据一位字节不够表示，或有一组连续的数据需要读时，可以使用该模式。

通信时序与上面的“读一个字节”类似，上面是读一个字节后就nAck叫停，若要连续写，则发送Ack，直到不需要继续读时再回复nAck。

复习了这么多，之前对IIC懵懵懂懂的是否依然犯迷糊，好了，现在从理论进入实践，看看真实的IIC是什么样子。

2 初识IIC真实波形

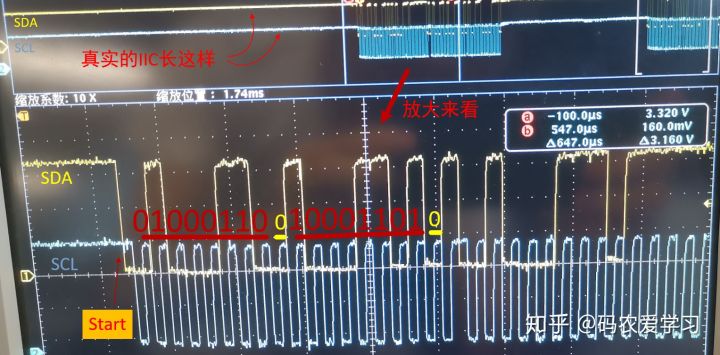

下面这张图是通过示波器抓取的IIC波形，可以看到：

时钟线SCL是一种间歇性的方波（需要通信时才产生方波）
数据线SDA根据SCL提供的节拍，高电平代表数据1，低电平代表数据0
没有数据传输时，SDA和SCL均为高电平状态
起始信号后，数据是9个一组，包括8位的数据和另一方的1位回应

图中红色数字表示单片机发送的8位数据，黄色数字表示IIC器件回应的信号，低电平0表示器件收到了单片机发来的数据。

现在对IIC波形有没有多了一些直观的认识？下面再进入编程阶段，看看程序是怎么控制这两根线的。

3 编写IIC通信函数

IIC通信可以使用单片机自带的硬件IIC，它提供了固定的引脚接口和函数库。也可以自己通过软件编写来实现IIC时序，这时就可以任选引脚，也方便其它硬件平台的移植。

下面通过软件IIC的编写，从软件角度理解IIC通信逻辑。

以下函数都是单片机在执行，即主机发出的动作，所以一定要从单片机的角度思考哦~

另外，不要看到程序就匆匆掠过，为帮助理解，我对代码进行了一定的注解，仔细分析每条代码，想想与IIC的逻辑如何对应起来，IIC逻辑还没懂的，读完本篇，分析过真实的IIC波形后，再来看看代码，会有不一样的体会。

3.1 起始IIC_Start()

//==================================
//产生IIC起始信号
//==================================
void IIC_Start(void)
{
    SDA_OUT();   //SDA线输出  ？？？？？
    IIC_SDA=1;
    delay_us(2);
    IIC_SCL=1;   //时钟线为高时
    delay_us(2);
    IIC_SDA=0;   //数据线由高到低
    delay_us(4);
    IIC_SCL=0;   //时钟线拉低，钳住IIC总线，准备发送数据
}

最后一句SCL拉低，然后就准备产生时钟信号，发送数据了。

3.2 停止IIC_Stop()

//==================================
//产生IIC停止信号
//==================================
void IIC_Stop(void)
{
    SDA_OUT();  //sda线输出
    IIC_SCL=0;  //确保时钟线为低时，数据线才能变化为0，否则这就可能成起始信号了！
    delay_us(2);
    IIC_SDA=0;
    delay_us(2);
    IIC_SCL=1;  //时钟线为高时
    IIC_SDA=1;  //数据线由低到高
    delay_us(4);
}

停止前也要确保SCL是拉低的状态。

最后SDA和SCL都为高，即释放IIC总线，IIC总线进入空闲状态。

3.3 等待应答IIC_wait_Ack()

//==================================
//等待应答信号到来
//用于发送模式下，发送8位后，等待器件应答第9位
//返回值：1，接收应答失败
//        0，接收应答成功
//==================================
u8 IIC_Wait_Ack(void)
{
    u8 ucErrTime=0;
    SDA_IN();                 //SDA设置为输入
    IIC_SDA=1;delay_us(1);    //SDA先拉高，若被从机拉低则说明收到应答信号
    IIC_SCL=1;delay_us(1);    //SCL拉高，产生第9位的脉冲
    while(READ_SDA)
    {
        ucErrTime++;
        if(ucErrTime>250)
        {
            IIC_Stop();
            return 1;
        }
    }
    IIC_SCL=0;//时钟输出0     //SCL拉低，结束第9位的脉冲
    return 0;
}

在一定是时间内检测SDA是否被从机拉低，被拉低则说明从机收到了数据。

3.4 产生应答IIC_Ack()

//==================================
//产生ACK应答
//用于读取模式(SDA为in)读了8位器件数据后，在第9位给出一个应答，我还要继续读
//==================================
void IIC_Ack(void)
{
    IIC_SCL=0;    //确保时钟线为低时，数据线才能变化为0，否则这就可能成起始信号了！
    SDA_OUT();    //SDA由读取改为发送
    delay_us(2);
    IIC_SDA=0;    //拉低SDA，表示应答
    delay_us(2);
    IIC_SCL=1;    //SCL先上升
    delay_us(2);
    IIC_SCL=0;    //SCL再下降，形成一个脉冲，应答才生效
}

单片机在接收器件数据后，进行回应，表示接收到了器件的数据。

该函数用在连续读取多个字节时，每读完一个字节(8位)，产生回应，表示还要进行读，这时器件就可以继续发数据了。

当单片机不需要继续读，如连续读的最后一个字节，或只读一个字节，单片机发送非应答信号，这时器件以为单片机没有收到数据，接下来就不会再发数据了。

非应答函数如下，就是拉高SDA：

3.5 不产生应答IIC_nAck()

//==================================
//不产生ACK应答
//用于读取模式(SDA为in)读了8位器件数据后，在第9位给出一个应答，我不想读了
//==================================
void IIC_NAck(void)
{
    IIC_SCL=0;    //确保时钟线为低时，数据线才能变化为0，否则这就可能成起始信号了！
    SDA_OUT();    //SDA由读取改为发送
    IIC_SDA=1;    //拉高SDA，表示不应答
    delay_us(2);
    IIC_SCL=1;    //SCL先上升
    delay_us(2);
    IIC_SCL=0;    //SCL再下降，形成一个脉冲，不应答才生效
}

3.6 IIC发送一个字节

//==================================
//IIC发送一个字节
//返回从机有无应答
//1，有应答
//0，无应答
//==================================
void IIC_Send_Byte(u8 txd)
{
    u8 t;
    SDA_OUT();                 //SDA发送模式
    IIC_SCL=0;                 //拉低时钟开始数据传输
    for(t=0;t<8;t++)
    {
        IIC_SDA=(txd&0x80)>>7; //SDA高低电平表示数据1和0
        txd<<=1;
        delay_us(2);           //对TEA5767这三个延时都是必须的
        IIC_SCL=1;             //SCL先上升
        delay_us(2);
        IIC_SCL=0;             //SCL再下降，形成一个脉冲，发送一位数据生效
        delay_us(2);
    }
}

发送一个字节，就是分8次循环，产生8个时钟信号，并将SDA赋值为0或1。

3.7 IIC读取一个字节

#define SDA_in {GPIOB->MODER&=~(3<<(11*2));GPIOB->MODER|=0<<11*2;}
#define SDA_out {GPIOB->MODER&=~(3<<(11*2));GPIOB->MODER|=1<<11*2;}

//==================================
//读1个字节
//ack=1时，发送ACK，ack=0，发送nACK
//==================================
u8 IIC_Read_Byte(unsigned char ack)
{
    unsigned char i,receive=0;
    SDA_IN();                  //SDA输入模式
    for(i=0;i<8;i++ )
    {
        IIC_SCL=0;             //SCL先下降，通过循环，形成时钟脉冲
        delay_us(2);
        IIC_SCL=1;             //SCL上升
        receive<<=1;
        if(READ_SDA)
            receive++;         //读取并组合记录数据，++表示读到1了，最低位置1
        delay_us(1);
    }
    //读取8位后，主机需要变为发送模式，在第9位进行应答或不应答
    //此时CLK还是高电平状态，不过下面的应答会先将CLK拉低的
    if (!ack)
    {
        //读1个字节，或读多个字节读到最后一个字节时，使用nACK
        //然后配合使用IIC停止信号
        IIC_NAck();//发送nACK
    }
    else
    {
        //读多个字节还没读完时，使用ACK，表示现在读的ok，还要继续读
        IIC_Ack(); //发送ACK
    }
    return receive;
}

读取一个字节，也是分8次循环，产生8个时钟信号，并读取SDA的高低电平信号，最后，根据要不要继续读下一个字节，发送第9位的Ack或nACK。

4.1 真实IIC波形详细分析

4.1.1 读取从机数据（单字节读）

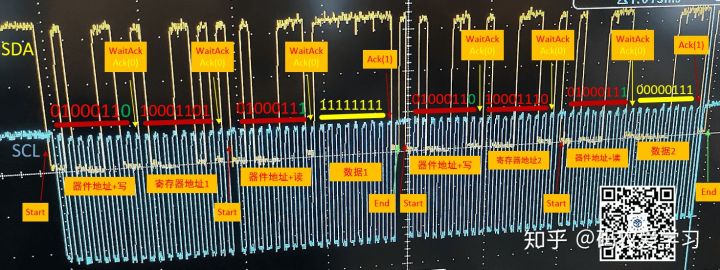

这张图展示IIC读某个器件的寄存器的一个字节的真实波形（注：实际是读了2个不同寄存器的值，每个寄存器读了1个字节，所以，可以先只看前半部分哦~），我已对波形进行了详细的注解。

对照着图，再来温习一下各个信号的特点：

起始信号：时钟线SCL为高时，数据线SDA由高到低
停止信号：时钟线SCL为高时，数据线SDA由低到高
数据信号：连续的8位，每一个SCL脉冲时钟对应的SDA，高电平为数据1，低电平为数据0
应答信号：第9位(数据信号后)，由对方产生的回应，0为产生回应，1为不产生回应

这幅图中，单片机先产生起始信号，然后发送7位器件地址+1位写标志(绿色的0)，并等待从机回应(从机拉低SDA表示收到数据)，接着发送8位寄存器地址，并等待从机回应。然后，单片机先再次产生起始信号，发送7位器件地址+1位读标志(绿色的1)，并等待从机回应。从机收到读的信号后，从机开始发送8位数据，主机接收到数据后，主机发送nAck不应答信号（图中的Ack(1)，主机将SDA拉高，从机则认为主机刚才没有收到它发送的数据，从机将不再继续发送），接着主机发送结束信号，读取完成。

此图后半部分是以相同方式读了另一个寄存器的值。

上图中，SCL信号都是由单片机产生，SDA信号由单片机和IIC器件(从机)共同产生，当需要对IIC器件的寄存器写时，单片机产生SDA数据，当需要读取IIC器件的寄存器数据时，改变传输方向，IIC器件产生SDA数据。

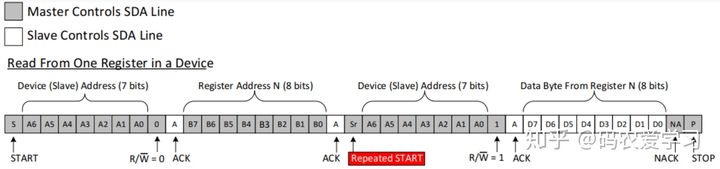

对于主机和从机什么时候控制SDA，还可以参考这个图帮助理解：

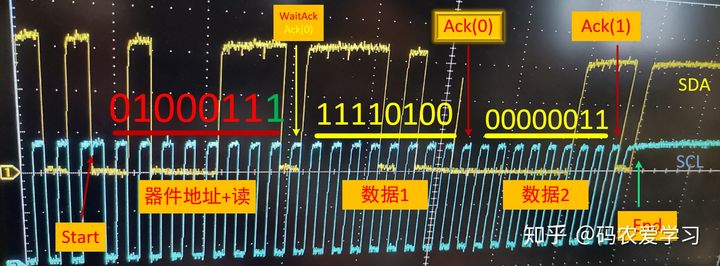

4.1.2 读取从机数据（多字节读）

上面是单字节读的波形，再来看看多字节的波形，前面的写器件地址、写寄存器地址1与单字节读一样，这张图只显示了后面不一样的部分，主要区别在于单片机接收到数据1后，产生低电平的应答，从而可以继续读取数据2。

（注意，因为传感器这次测得的数据不一样，所以读出的数据也不一样哦~）

注：以上的IIC真实波形，是使用是硬件IIC，自己编写的软件IIC测得的波形，可能在两个信号的前后延时时间上稍有差别，但整体的时序逻辑肯定是一样的。

4.1.3 配置从机寄存器（单字节写与多字节写）

对于寄存器的配置，也就是IIC的写寄存器操作，我就不放图了，参考上面的“常用的数据收发方式(时序)”以及上面的IIC读寄存器的真实波形，IIC的写寄存器的真实波形，应该可以脑补出哦，哈哈~

最后

通过真实的IIC波形分析，对IIC通信逻辑有没有更加直观的认识呢？

    Linux I2C GPIO驱动是在没有专用I2C芯片的情况下，用GPIO口来模拟I2C总线时序，完成Linux与I2C设备的通信过程。用两根GPIO，分别模拟SDA和SCL。它与使用i2c芯片的驱动有所不同的是传输算法的实现，GPIO模拟i2c驱动中有自己的一套传输算法。GPIO模拟I2C是要占用CPU资源的，而用I2C芯片是不占CPU资源的。使用i2c子系统，而不使用普通字符设备，有以下好处：

1）使用Linux I2C子系统，不需要去过于详细了解I2C操作。

2）编写驱动可移植性强。

3）可以使用内核资源，当面对复杂I2C器件，工作量相对少得多。

I2C工作原理：I2C总线标准的两根传输线，SDA是数据线，Scl是时钟线，当SCL为高，SDA由高变低时，发送启动信息，发送9个脉冲，1-7是地址，8是读写控制位，9是ACK应答位，所以挂在I2C上的被控设备都接受所发送的信息，并把接收到的7位地址与自己的地址进行比较，如果相同ACK就会反馈应答。当SCL为高，SDA由低变高，则发送停止信号。

2 架构

Linux的I2C构架分为三个部分：

1）I2C core框架

提供了核心数据结构的定义和相关接口函数，用来实现I2C适配器

驱动和设备驱动的注册、注销管理，以及I2C通信方法上层的、与具体适配器无关的代码，为系统中每个I2C总线增加相应的读写方法。

I2C core框架具体实现在/drivers/i2c目录下的i2c-core.c和i2c-dev.c

2） I2C总线驱动

定义描述具体I2C总线适配器的i2c_adapter数据结构、实现在具体I2C适配器上的I2C总线通信方法，并由i2c_algorithm数据结构进行描述。经过I2C总线驱动的的代码，可以为我们控制I2C产生开始位、停止位、读写周期以及从设备的读写、产生ACK等。

I2C总线驱动具体实现在/drivers/i2c目录下busses文件夹。例如：Linux I2C GPIO总线驱动为i2c_gpio.c. I2C总线算法在/drivers/i2c目录下algos文件夹。例如：Linux I2C GPIO总线驱动算法实现在i2c_algo_bit.c.

3） I2C 设备驱动

是对具体I2C硬件驱动的实现。I2C 设备驱动通过I2C适配器与CPU通信。其中主要包含i2c_driver和i2c_client数据结构，i2c_driver结构对应一套具体的驱动方法，例如：probe、remove、suspend等，需要自己申明。i2c_client数据结构由内核根据具体的设备注册信息自动生成，设备驱动根据硬件具体情况填充。具体使用下面介绍。

I2C 设备驱动具体实现放在在/drivers/i2c目录下chips文件夹。

3 设备注册

下面以GPIO模拟i2c总线的驱动为例，来介绍设备注册，对于使用i2c芯片的驱动都是大同小异，主要在传输算法上的区别。首先make menuconfig把i2c-gpio选上，让它能编进内核。设备注册包括两种设备的注册，i2c-gpio总线和i2c设备驱动。

1） i2c-gpio总线注册

/drivers/i2c/busses/i2c_gpio.c是i2c-gpio总线驱动源码。在这里可以看到i2c-gpio的注册:

static struct platform_driver i2c_gpio_driver = {

.driver = {

.name = "i2c-gpio", //驱动名字

.owner = THIS_MODULE,

.probe = i2c_gpio_probe,

.remove = __devexit_p(i2c_gpio_remove),

};

static int __init i2c_gpio_init(void)

{

int ret;

ret = platform_driver_register(&i2c_gpio_driver);//注册成平台设备

if (ret)

printk(KERN_ERR "i2c-gpio: probe failed: %d\n", ret);

return ret;

}

module_init(i2c_gpio_init);

platform是linux虚拟的总线，称为platform总线，相应的设备称为platform_device,相应的驱动称为platform_driver。我们知道i2c总线也对应一个设备，在这里就是对应的i2c_adapte结构，这在后面会有详细介绍。在这里可以看到它将i2c总线驱动注册成平台设备驱动platform_driver_register(&i2c_gpio_driver)。

把i2c_gpio设备注册为平台设备，需要在mach_xxx的板级文件（devices.c）中添加i2c-gpio需要用到的资源定义，即将i2c总线设备封装成平台设备，下面首先定义总线占用的系统资源：

static struct i2c_gpio_platform_data i2c3_data = {

.sda_pin = CONFIG_SDA_PIN;

.scl_pin = CONFIG_SCL_PIN; //设置需要用到的gpio引脚

.udelay = 0, //设置I2C工作频率，如果没有默认值为50

.timeout = 0, //设置I2C工作超时，如果没有默认值为10

};

由于i2c_gpio驱动需要注册到platform总线上面，还需要在mach_xxx的板级文件中添加i2c-gpio的platform_device结构。

static struct platform_device i2c3_device = {

.name = "i2c-gpio", //必须和i2c-gpio驱动的名字相同

.id = 2, //总线ID号

.dev = {

.platform_data = &i2c3_data,

};

注册i2c-gpio驱动前要有一个GPIO的设置过程，设置过程如下：

{

//SDA

Pnx_gpio_set_mode(GPIO_F8,GPIO_MODE_MUX1)

Pnx_gpio_set_direction(GPIO_F8,GPIO_DIR_OUTPUT)

//SCL

Pnx_gpio_set_mode(GPIO_F7,GPIO_MODE_MUX1)

Pnx_gpio_set_direction(GPIO_F7,GPIO_DIR_OUTPUT)

};

最后把i2c-gpio设备注册进platform总线。

platform_device_register(&i2c3_device);

2）把i2c设备驱动注册到i2c-gpio总线

例如：设备驱动源码在/drivers/i2c/chips/lis35de.c，其注册到i2c总线需要的

做法如下。首先定义设备ID:

static const struct i2c_device_id lis35de_id[] = {

{ "lis35de", 0 },//设备名和设备是有数据长度

{ }

};

然后声明i2c_driver结构：

static struct i2c_driver st_lis35de_driver = {

.probe = st_lis35de_probe,

.remove = st_lis35de_remove,

.suspend = st_lis35de_suspend,

.resume = st_lis35de_resume,//上面4个函数根据具体情况取舍

.id_table = lis35de_id,

.driver = {

.name = "lis35de", //驱动名字

};

最后调用static inline int i2c_add_driver(struct i2c_driver *driver)注册lis35de驱动到I2C总线，如下：

static int __init st_lis35de_init(void)

{

return i2c_add_driver(&st_lis35de_driver);//注册st_lis35de_driver

}；

module_init(st_lis35de_init);

但是到目前还不知道注册到那根I2C总线，现在把lis35de设备驱动添加到我们想要的i2c-gpio总线上。使用内核提供的函数i2c_register_board_info，在mach_xxx的板级文件中把设备信息注册到需要注册的I2C总线上面。

int __init i2c_register_board_info(int busnum,//设备需要注册到的总线ID

struct i2c_board_info const *info,//设备信息包括设备名，地址等

unsigned len)

例如：把lis35de驱动注册到i2c-gpio总线，总线ID为2。

static struct i2c_board_info i2c_devices_lis35de[] = {

{

I2C_BOARD_INFO("lis35de", 0x1C), //设备名和地址

};

i2c_register_board_info(2,i2c_devices_lis35de,ARRAY_SIZE(i2c_devices_lis35de));

arch/arm/mach-pnx67xx/board_pnx67xx_wavex.c中unsigned int pnx_modem_gpio_reserved[]下注释掉GPIO_F7,GPIO_F8，防止内核认为F8，F7已经使用过了，至此已经把i2c-gpio总线注册到系统，把设备驱动注册到i2c-gpio总线。

前面说了那么多，是不是有点乱了，这里我们在来理一下：

（一）i2c总线驱动

1）在那个devices.c文件中，声明平台设备占用的系统资源，然后定义一个平台设备，并注册这个平台设备到平台总线上

2）在i2c-gpio.c文件中，声明该驱动支持的设备列表，然后定义一个平台驱动结构，并注册这个平台驱动到平台总线上

（二）i2c设备驱动

1）同样在devices.c文件下，在对应总线的设备列表中声明一个i2c设备结构，然后通过i2c_register_board_info（）函数，将这个设备列表注册到i2c总线上

2）在lis35de.c文件中，声明支持的i2c设备列表和一个i2c设备驱动结构体i2c_driver，然后将其注册到i2c总线上

注意：这里不管是设备还是驱动先注册到总线上，他们都会自动请求匹配总线上的所有驱动或设备。

4 I2C关键数据结构和详细注册流程

上面的描述都是i2c系统的框架，具体的数据结构注册流程下面会详细介绍。

4.1 关键数据结构

在i2c.h头文件中定义了i2c_adapter、i2c_algorithm、i2c_driver和i2c_client 4个比较关键的数据结构。

1）i2c_algorithm对应一套通信方法。

用来实现具体的收发算法，此数据结构非常重要，通过其中的收发函数会调用具体的硬件收发操作，对于i2c-gpio总线的通信方法实现在/drivers/i2c目录下algos文件夹i2c_algo_bit.c。

struct i2c_algorithm {

    int (*master_xfer)(struct i2c_adapter *adap,struct i2c_msg *msgs,int num);

     //i2c传输函数指针

    int (*smbus_xfer) (struct i2c_adapter *adap, u16 addr,

unsigned short flags, char read_write,

u8 command, int size, union i2c_smbus_data * data);

    //smbus传输函数指针

u32 (*functionality) (struct i2c_adapter *);

 //返回适配器支持功能

};

2）i2c_adapter

用来定义总线上的每一个adapter（适配器），每一个adapter都需要i2c_algorithm中提供的通信函数来控制适配器的访问周期，因此在i2c_adapter中包含i2c_algorithm指针。i2c_algorithm的关键函数master_xfer用于产生I2C访问信号，以i2c_msg为单位。

struct i2c_adapter {

struct module *owner;  //所属模块

unsigned int id;      //algorithm类型，定义在i2c-id.h以I2C_ALGO_开始

unsigned int class;       /* classes to allow probing for */

const struct i2c_algorithm *algo;

void *algo_data;   //algorithm数据



int (*client_register)(struct i2c_client *); //client注册时调用

int (*client_unregister)(struct i2c_client *);



/* data fields that are valid for all devices   */

u8 level;           /* nesting level for lockdep */

struct mutex bus_lock;

struct mutex clist_lock;



int timeout;            /* in jiffies */

int retries;

struct device dev;      /* 适配器设备 */



int nr;

struct list_head clients;   /* DEPRECATED */

char name[48];

struct completion dev_released;

};



struct i2c_msg {

__u16 addr; /* 从机地址         */

__u16 flags;

#define I2C_M_TEN        0x0010  /* this is a ten bit chip address */

#define I2C_M_RD     0x0001  /* read data, from slave to master */

#define I2C_M_NOSTART        0x4000  /* if I2C_FUNC_PROTOCOL_MANGLING */

#define I2C_M_REV_DIR_ADDR   0x2000  /* if I2C_FUNC_PROTOCOL_MANGLING */

#define I2C_M_IGNORE_NAK 0x1000  /* if I2C_FUNC_PROTOCOL_MANGLING */

#define I2C_M_NO_RD_ACK      0x0800  /* if I2C_FUNC_PROTOCOL_MANGLING */

#define I2C_M_RECV_LEN       0x0400  /* length will be first received byte */

__u16 len;      /* msg length               */

__u8 *buf;      /* pointer to msg data          */

};

3） i2c_driver结构体

struct i2c_driver {

    int id;

    unsigned int class;

    int (*attach_adapter)(struct i2c_adapter *);//依附i2c_adapter

    int (*detach_adapter)(struct i2c_adapter *);//脱离i2c_adapter

int (*detach_client)(struct i2c_client *) __deprecated; //脱离i2c_ client



    int (*probe)(struct i2c_client *, const struct i2c_device_id *);

    int (*remove)(struct i2c_client *);

    void (*shutdown)(struct i2c_client *);

    int (*suspend)(struct i2c_client *, pm_message_t mesg);

    int (*resume)(struct i2c_client *);



    int (*command)(struct i2c_client *client, unsigned int cmd, void *arg);

    //类似ioctl

    struct device_driver driver;

    const struct i2c_device_id *id_table;

    int (*detect)(struct i2c_client *, int kind, struct i2c_board_info *);

    /* Device detection callback for automatic device creation */

    const struct i2c_client_address_data *address_data;

    struct list_head clients;

};

4）i2c_client结构体

struct i2c_client {

    unsigned short flags;       /* 标志 */

    unsigned short addr;        /* 低7位为芯片地址 */



    char name[I2C_NAME_SIZE]; //设备名

    struct i2c_adapter *adapter;    /*依附i2c_adapter   */

    struct i2c_driver *driver;  /*依附i2c_ driver   */

    struct device dev;      /* the device structure     */

    int irq;            /* irq issued by device     */

    struct list_head list;      /* DEPRECATED */

    struct list_head detected;

    struct completion released;

};

4.2详细注册流程

在平台设备驱动注册时，i2c-gpio总线被注册后，第一个执行的函数是i2c_gpio_probe：在这里主要做了3件事，首先构筑了一个i2c_adapter,然后申请gpio，最后关键调用i2c_bit_add_bus。虽然i2c总线被注册成平台设备，但这里主要讲解i2c总线部分内容，对平台设备和驱动的注册过程不做详述，感兴趣的可以查阅平台驱动部分内容。

static int __devinit i2c_gpio_probe(struct platform_device *pdev)

{

       pdata = pdev->dev.platform_data;  //获得具体硬件结构

       if (!pdata)

              return -ENXIO;

       ret = -ENOMEM;

       adap = kzalloc(sizeof(struct i2c_adapter), GFP_KERNEL);//在这里获得了适配器

       if (!adap)

              goto err_alloc_adap;

       bit_data = kzalloc(sizeof(struct i2c_algo_bit_data), GFP_KERNEL);//在这里定义了具体硬件的实现

       if (!bit_data)

              goto err_alloc_bit_data;

       ret = gpio_request(pdata->sda_pin, "sda");

  if (ret)

              goto err_request_sda;

       ret = gpio_request(pdata->scl_pin, "scl");

       if (ret)

              goto err_request_scl;

       if (pdata->sda_is_open_drain) {              //如果集电极开路

              gpio_direction_output(pdata->sda_pin, 1);//设定方向为输出

              bit_data->setsda = i2c_gpio_setsda_val;//设定setsda实现函数

       } else {

              gpio_direction_input(pdata->sda_pin);//如果集电极不是开路，那么设定方向为输入

              bit_data->setsda = i2c_gpio_setsda_dir;//设定setsda的实现函数

       }

       if (pdata->scl_is_open_drain || pdata->scl_is_output_only) {//集电极开路并仅做输出

              gpio_direction_output(pdata->scl_pin, 1);//设定方向

              bit_data->setscl = i2c_gpio_setscl_val; //设定setscl的实现函数

       } else {        //集电极不是开路时候

              gpio_direction_input(pdata->scl_pin);

              bit_data->setscl = i2c_gpio_setscl_dir;

       }

       if (!pdata->scl_is_output_only) //仅仅作为输出

              bit_data->getscl = i2c_gpio_getscl;

       bit_data->getsda = i2c_gpio_getsda;

       if (pdata->udelay)        //关于延时的设定

              bit_data->udelay = pdata->udelay;

       else if (pdata->scl_is_output_only)

              bit_data->udelay = 50;                 /* 10 kHz */

       else

              bit_data->udelay = 5;                   /* 100 kHz */

       if (pdata->timeout)

              bit_data->timeout = pdata->timeout;

       else

              bit_data->timeout = HZ / 10;         /* 100 ms */

       bit_data->data = pdata;     //让bit_data与platform_data相关联

       adap->owner = THIS_MODULE;

       snprintf(adap->name, sizeof(adap->name), "i2c-gpio%d", pdev->id);

       adap->algo_data = bit_data;  //algo_data中加入具体的实现方法，被algo中函数调用

       adap->class = I2C_CLASS_HWMON | I2C_CLASS_SPD;

       adap->dev.parent = &pdev->dev;

       /*

        * If "dev->id" is negative we consider it as zero.

        * The reason to do so is to avoid sysfs names that only make

        * sense when there are multiple adapters.

        */

       adap->nr = (pdev->id != -1) ? pdev->id : 0;

       ret = i2c_bit_add_numbered_bus(adap);  //添加进入总线，在i2c-algo-bit.c中定义

       if (ret)

              goto err_add_bus;

       platform_set_drvdata(pdev, adap);//加定适配器到platform设备中去

       return 0;

}

此函数是整个i2c-gpio.c的关键，几乎整个文件函数的注册以及algo中相关函数的注册都与他相关。i2c_bit_add_bus:在这里调用i2c_bit_prepare_bus。

int i2c_bit_add_numbered_bus(struct i2c_adapter *adap)

{

       int err;

       err = i2c_bit_prepare_bus(adap); //这里就是算法和适配器的关联函数，算法在别处已有实现

       if (err)

              return err;

       return i2c_add_numbered_adapter(adap);

}

i2c_bit_prepare_bus：可以看到原来分配到的适配器在这里和i2c_bit_algo算法结合了。

static int i2c_bit_prepare_bus(struct i2c_adapter *adap)

{

       struct i2c_algo_bit_data *bit_adap = adap->algo_data;

       if (bit_test) {

              int ret = test_bus(bit_adap, adap->name);

              if (ret < 0)

                     return -ENODEV;

       }

       /* register new adapter to i2c module... */

       adap->algo = &i2c_bit_algo; //没错，就是这里的关联

       adap->timeout = 100;     /* default values, should */

       adap->retries = 3;   /* be replaced by defines       */

       return 0;

}

再回头看i2c_bit_add_bus中调用的i2c_add_numbered_adapter(adap)：

int i2c_add_adapter(struct i2c_adapter *adapter)

{

       int    id, res = 0;

retry:

       if (idr_pre_get(&i2c_adapter_idr, GFP_KERNEL) == 0)

              return -ENOMEM;

       mutex_lock(&core_lock);

       /* "above" here means "above or equal to", sigh */

       res = idr_get_new_above(&i2c_adapter_idr, adapter,

                            __i2c_first_dynamic_bus_num, &id);

       mutex_unlock(&core_lock);

       if (res < 0) {

              if (res == -EAGAIN)

                     goto retry;

              return res;

       }

       adapter->nr = id;

       return i2c_register_adapter(adapter);

}

在i2c_add_numbered_adapter最后调用了i2c_register_adapter(adapter);

static int i2c_register_adapter(struct i2c_adapter *adap)

{

       int res = 0, dummy;

       /* Can't register until after driver model init */

       if (unlikely(WARN_ON(!i2c_bus_type.p)))

              return -EAGAIN;

       mutex_init(&adap->bus_lock);

       mutex_init(&adap->clist_lock);

       INIT_LIST_HEAD(&adap->clients);

       mutex_lock(&core_lock);

       /* Add the adapter to the driver core.

        * If the parent pointer is not set up,

        * we add this adapter to the host bus.

        */

       if (adap->dev.parent == NULL) {

              adap->dev.parent = &platform_bus;

              pr_debug("I2C adapter driver [%s] forgot to specify "

                      "physical device\n", adap->name);

       }

       dev_set_name(&adap->dev, "i2c-%d", adap->nr);

       adap->dev.release = &i2c_adapter_dev_release;

       adap->dev.class = &i2c_adapter_class;

       res = device_register(&adap->dev);

       if (res)

              goto out_list;

       dev_dbg(&adap->dev, "adapter [%s] registered\n", adap->name);

       /* create pre-declared device nodes for new-style drivers */

       if (adap->nr < __i2c_first_dynamic_bus_num)

              i2c_scan_static_board_info(adap); //静态扫描挂在总线上的所有i2c设备，然后逐一创建一个i2c_client结构

       /* Notify drivers */

       dummy = bus_for_each_drv(&i2c_bus_type, NULL, adap,

                             i2c_do_add_adapter);

out_unlock:

       mutex_unlock(&core_lock);

       return res;

out_list:

       idr_remove(&i2c_adapter_idr, adap->nr);

       goto out_unlock;

}

其中的i2c_scan_static_board_info(adap)调用i2c_new_device：

static void i2c_scan_static_board_info(struct i2c_adapter *adapter)

{

       struct i2c_devinfo  *devinfo;

       mutex_lock(&__i2c_board_lock);

       list_for_each_entry(devinfo, &__i2c_board_list, list) {

              if (devinfo->busnum == adapter->nr

                            && !i2c_new_device(adapter,

                                          &devinfo->board_info))  //就是这里，它根据devinfo来创建一个新的i2c_client设备结构

                     printk(KERN_ERR "i2c-core: can't create i2c%d-%04x\n",

                            i2c_adapter_id(adapter),

                            devinfo->board_info.addr);

       }

       mutex_unlock(&__i2c_board_lock);

}

i2c_new_device：

struct i2c_client *

i2c_new_device(struct i2c_adapter *adap, struct i2c_board_info const *info)

{

       struct i2c_client     *client;

       int                  status;

       client = kzalloc(sizeof *client, GFP_KERNEL);

       if (!client)

              return NULL;

       client->adapter = adap;

       client->dev.platform_data = info->platform_data;

       if (info->archdata)

              client->dev.archdata = *info->archdata;

       client->flags = info->flags;

       client->addr = info->addr;

       client->irq = info->irq;

       strlcpy(client->name, info->type, sizeof(client->name));

       /* a new style driver may be bound to this device when we

        * return from this function, or any later moment (e.g. maybe

        * hotplugging will load the driver module).  and the device

        * refcount model is the standard driver model one.

        */

       status = i2c_attach_client(client);

       if (status < 0) {

              kfree(client);

              client = NULL;

       }

       return client;

}

在i2c_new_device中，内核为我们分配i2c_client，把我们在板级文件中申明的设备名和地址：

static struct i2c_board_info i2c_devices[] = {

    {

        I2C_BOARD_INFO("lis35de", 0x1C), //设备名和地址

    },

填充到i2c_client。一个i2c_client就代表着一个位于adapter适配器上，地址为client->addr，使用设备驱动的一个i2c设备。到这里就可以通过 Linux I2C核心提供的不依赖硬件接口的函数了，接受/发送函数等。

       也许你会疑惑在创建i2c_client设备时，是根据devinfo来创建的，那么这个devinfo是从那来的？我们在devices.c中不是注册的是i2c_board_info这个结构吗？没错，在devices.c中的确是注册的i2c_board_info结构，下面我们来看看注册这个结构数组的这个i2c_regester_board_info()函数：

int __init

i2c_register_board_info(int busnum,

       struct i2c_board_info const *info, unsigned len)

{

       int status;

       down_write(&__i2c_board_lock);

       /* dynamic bus numbers will be assigned after the last static one */

       if (busnum >= __i2c_first_dynamic_bus_num)

              __i2c_first_dynamic_bus_num = busnum + 1;

       for (status = 0; len; len--, info++) {

              struct i2c_devinfo  *devinfo;

              devinfo = kzalloc(sizeof(*devinfo), GFP_KERNEL);

              if (!devinfo) {

                     pr_debug("i2c-core: can't register boardinfo!\n");

                     status = -ENOMEM;

                     break;

              }

              devinfo->busnum = busnum;

              devinfo->board_info = *info;

              list_add_tail(&devinfo->list, &__i2c_board_list);

       }

       up_write(&__i2c_board_lock);

       return status;

}

       看到了吧，在这个注册函数里，它创建一个devinfo结构变量，并用总线号和i2c_board_info结构来初始化这个devinfo变量，然后加入一个全局的devinfo链表，来看看这个devinfo结构体的定义：

struct i2c_devinfo {

       struct list_head       list;

       int                  busnum;

       struct i2c_board_info     board_info;

};

       这个注册函数就是在i2c-boardinfo.c中定义的，它维护一个全局的devinfo链表，在创建i2c_client的时候，就是通过这个devinfo链表来逐一创建的。

5 使用I2C子系统资源函数操作I2C设备

Linux I2C 核心提供的函数主要有：

1)增加/删除i2c_adapter

Int i2c_add_adapter(struct i2c_adapter *adap);

Int i2c_del_adapter(struct i2c_adapter *adap);

2) 增加/删除i2c_driver

Int i2c_register_driver(struct module *owner,struct i2c_driver *driver);

Int i2c_del_driver(struct i2c_driver *driver);

3)i2c_client依附和脱离

Int i2c_attach_client(struct i2c_client *client);

Int i2c_detach_client(struct i2c_client *client);

4)i2c传送\发送\接收

Int i2c_transfer(struct i2c_adaper *adap,struct i2c_msg *msgs,int num);

Int i2c_master_send(struct i2c_client *client,const char *buf,int count);

Int i2c_master_recv(struct i2c_client *client,const char *buf,int count);

以上三个函数必须首先在设备驱动中的xxx_probe中提供指向i2c_client的指针，注意在提取出i2c_client之前不要使用，否则出现空指针。

具体使用方法：eg：

struct i2c_client *this_client;//申明全局变量；

static int __init st_lis35de_probe(struct i2c_client *client, const struct i2c_device_id * devid)

{

   ……………………

       I2c_set_clientdata(client,&lis35de);

       Client->addr = 0x1c;

    this_client = client;//提取出client,然后使用,这三句要放到acc_init之前。

       acc_init();//这个函数最终会调用LIS35DE_init(),把这个函数注释掉，因为这个函数的gpio的设定已经被放到devices.c gpio-i2c注册之前，这里不用再来一遍。

……………………

}

void LIS35DE_IICWrite(u_int8_t RegAdd, u_int8_t Data ,u_int8_t *result)

{

char buffer[2];

*result = 1;

// buffer[0]=LIS35DE_AddW;//使用i2c_master_send等函数，不再需要传送地址

buffer[0]=RegAdd;

buffer[1]=Data;

if(i2c_master_send(this_client, buffer,2)<0)

{

printk(KERN_ERR "LIS35DE_IICWrite: i2c_master_send error\n");

return;

}

*result = 0;

return;

}

int8_t LIS35DE_IICRead(u_int8_t RegAdd,u_int8_t *result)

{

S8 Data;

*result = 1;

char buffer[0];

//buffer[0]=LIS35DE_AddW;

//使用i2c_master_send等函数，不再需要传送地址

buffer[0]=RegAdd;

//buffer[2]=LIS35DE_AddR; //使用i2c_master_send等函数，不再需要传送地址

if(i2c_master_send(this_client, buffer,1)<0)

{

printk(KERN_ERR "LIS35DE_IICRead: i2c_master_send error\n");

return -1;

}

if( i2c_master_recv(this_client, &Data,1)<0)

{

printk(KERN_ERR "LIS35DE_IICRead: i2c_master_recv error\n");

return -1;

}

*result = 0;

return Data;

}

下面是使用i2c_transfer（）函数来实现上面函数的例子：

static int LIS35DE_RxData(char *rxData, int length)

{

struct i2c_msg msgs[] = {

{

.addr = this_client->addr,

.flags = 0,

.len = 1,

.buf = rxData,

{

.addr = this_client->addr,

.flags = I2C_M_RD,

.len = length,

.buf = rxData,

};

#if DEBUG

printk(KERN_INFO "%s\n", __FUNCTION__);

#endif

if (i2c_transfer(this_client->adapter, msgs, 2) < 0) {

printk(KERN_ERR "LISI2C_RxData: transfer error\n");

return -EIO;

} else

return 0;

}

static int LIS35DE_TxData(char *txData, int length)

{

struct i2c_msg msg[] = {

{

.addr = this_client->addr,

.flags = 0,

.len = length,

.buf = txData,

};

#if DEBUG

printk(KERN_INFO "%s\n", __FUNCTION__);

#endif

if (i2c_transfer(this_client->adapter, msg, 1) < 0) {

printk(KERN_ERR "LISI2C_TxData: transfer error\n");

return -EIO;

} else

return 0;

}

void LIS35DE_IICWrite(u_int8_t RegAdd, u_int8_t Data ,u_int8_t *result)

{

char buff[2];

*result = 1;

// client->addr = LIS35DE_AddW;

buff[0] = RegAdd;

buff[1] = Data;

if( LIS35DE_TxData(buff, 2) < 0 ) {

#if DEBUG

printk(KERN_INFO "%s\n", __FUNCTION__);

printk("# LIS35IIC Write Error #\r\n");

#endif

return;

}

*result = 0;

}

int8_t LIS35DE_IICRead(u_int8_t RegAdd,u_int8_t *result)

{

S8 Data;

*result = 1;

char buff[2];

// client->addr = LIS35DE_AddR;

buff[0] = RegAdd;

if( LIS35DE_RxData(buff, 1) < 0 ) {

#if DEBUG

printk("# LIS35IIC Read Error #\r\n");

#endif

return 1;

}

*result = 0;

Data = *buff;

return Data;

}

其中有一部分/* */是由代码模拟时序来模拟i2c的。

6 Gpio模拟i2c总线的通用传输算法

/drivers/i2c/i2c-algo-bit.c

init i2c_bit_add_numbered_bus(struct i2c_adapter *adap)


int i2c_bit_add_numbered_bus(struct i2c_adapter *adap)

{

       int err;

       err = i2c_bit_prepare_bus(adap);

   //加入adaoter类之前的一些操作，包括设定超时和重试，以及设定 i2c_algorithm的具体设定方法。

       if (err)

              return err;

       return i2c_add_numbered_adapter(adap);

}

static int bit_xfer(struct i2c_adapter *i2c_adap,struct i2c_msg msgs[], int num)

static int sendbytes(struct i2c_adapter *i2c_adap, struct i2c_msg *msg)


static int sendbytes(struct i2c_adapter *i2c_adap, struct i2c_msg *msg)

{

       while (count > 0) {

              retval = i2c_outb(i2c_adap, *temp);  //发送一个字节的数据

              /* OK/ACK; or ignored NAK */

        /*一个字节一个字节的往后移动*/

              if ((retval > 0) || (nak_ok && (retval == 0))) {

                     count--;

                     temp++;

                     wrcount++;

}

/*参数：具体的适配器

        需要传送的数据

        数据数据

*/

static int bit_xfer(struct i2c_adapter *i2c_adap,struct i2c_msg msgs[], int num)

{

       i2c_start(adap);

   //启动总线

       for (i = 0; i < num; i++) {

              pmsg = &msgs[i];

              nak_ok = pmsg->flags & I2C_M_IGNORE_NAK; //检测是否忽略响应

              if (!(pmsg->flags & I2C_M_NOSTART)) {

                     if (i) {

                            i2c_repstart(adap);

   //如果是混合模式，则重新启动传输

                     }

                     ret = bit_doAddress(i2c_adap, pmsg);

                     if ((ret != 0) && !nak_ok) {

  //如果出错了，则出错处理

                            goto bailout;

                     }

              }

              if (pmsg->flags & I2C_M_RD) {

 //收数据

              } else {

                                      //发送数据

                     /* write bytes from buffer */

                     ret = sendbytes(i2c_adap, pmsg);

                     if (ret >= 1)

                     if (ret < pmsg->len) {

                            if (ret >= 0)

                                   ret = -EREMOTEIO;

                            goto bailout;

                     }

              }

       }

       ret = i;

bailout:

       bit_dbg(3, &i2c_adap->dev, "emitting stop condition\n");

       i2c_stop(adap);

       return ret;

}

7 总结

7.1 理清i2c中的个结构体关系

通过上面的讲解，已基本上简单地介绍完i2c驱动的方方面面，或许你还是对这里面的众多结构体之间的联系很迷惑，下面就来分析一下 i2c_driver 、 i2c_client 、 i2c_adapter 和 i2c_algorithm 这 4 个数据结构的作用及其盘根错节的关系。

（1）i2c_adapter 与 i2c_algorithm

i2c_adapter 对应于物理上的一个适配器，而 i2c_algorithm 对应一套通信方法。一个 I2C 适配器需要 i2c_algorithm 中提供的通信函数来控制适配器上产生特定的访问周期。缺少 i2c_algorithm 的 i2c_adapter 什么也做不了，因此 i2c_adapter 中包含其使用的 i2c_algorithm 的指针。

i2c_algorithm 中的关键函数 master_xfer() 用于产生 I2C 访问周期需要的信号，以 i2c_msg （即 I2C 消息）为单位。 i2c_msg 结构体也非常关键，代码清单给出了它的定义。

1 struct i2c_msg {

2 __u16 addr; /* 设备地址 */

3 __u16 flags; /* 标志 */

4 __u16 len; /* 消息长度 */

5 __u8 *buf; /* 消息数据 */

6 };

（2）i2c_driver 与 i2c_client

i2c_driver 对应一套驱动方法，是纯粹的用于辅助作用的数据结构，它不对应于任何的物理实体。 i2c_client 对应于真实的物理设备，每个 I2C 设备都需要一个 i2c_client 来描述。 i2c_client 一般被包含在 i2c 字符设备的私有信息结构体中。

i2c_driver 与 i2c_client 发生关联的时刻在 i2c_driver 的 attach_adapter() 函数被运行时。 attach_adapter() 会探测物理设备，当确定一个 client 存在时，把该 client 使用的 i2c_client 数据结构的 adapter 指针指向对应的 i2c_adapter 。

driver 指针指向该 i2c_driver ，并会调用 i2c_adapter 的 client_register() 函数。相反的过程发生在 i2c_driver 的 detach_client() 函数被调用的时候。

（3）i2c_adpater 与 i2c_client

i2c_adpater 与 i2c_client 的关系与 I2C 硬件体系中适配器和设备的关系一致，即 i2c_client 依附于 i2c_adpater 。由于一个适配器上可以连接多个 I2C 设备，所以一个 i2c_adpater 也可以被多个 i2c_client 依附， i2c_adpater 中包括依附于它的 i2c_client 的链表。

7.2 i2c驱动的编写建议

那么对于一个驱动工程师，如何编写自己的i2c相关的驱动，下面仅提供个参考方案：

（1）提供 I2C 适配器的硬件驱动，探测、初始化 I2C 适配器（如申请 I2C 的 I/O 地址和中断号）、驱动 CPU 控制的 I2C 适配器从硬件上产生各种信号以及处理 I2C 中断等。

（2）提供 I2C 适配器的 algorithm ，用具体适配器的 xxx_xfer() 函数填充 i2c_algorithm 的 master_xfer 指针，并把 i2c_algorithm 指针赋值给 i2c_adapter 的 algo 指针。

（3）实现 I2C 设备驱动与 i2c_driver 接口，用具体设备 yyy 的 yyy_attach_adapter() 函数指针、 yyy_detach_client() 函数指针和 yyy_command() 函数指针的赋值给 i2c_driver 的 attach_adapter 、 detach_adapter 和 detach_client 指针。

（4）实现 I2C 设备驱动的文件操作接口，即实现具体设备 yyy 的 yyy_read() 、 yyy_write() 和 yyy_ioctl() 函数等。

上述工作中 1 、 2 属于 I2C 总线驱动， 3 、 4 属于 I2C 设备驱动，做完这些工作，系统会增加两个内核模块。

小热茶

关注

3
点赞
踩
4

收藏

觉得还不错? 一键收藏
0
评论
IIC学习

Linux I2C核心、总线与设备驱动1.1 IIC结构I2C核心提供了I2C总线驱动和设备驱动的注册、注销方法，I2C通信方法（即Algorithm）上层的与具体适配器无关的代码以及探测设备、检测设备地址的上层代码等，如图所示IIC(Inter Integrated Circuit，集成电路总线)是一种由 PHILIPS 公司开发的两线式串行总线，用于连接微控制器及其外围设备。它是由数据线SDA和时钟SCL构成的串行总线，可发送和接收数据。在 CPU (单片机)与IIC模块之间、IIC...
复制链接

扫一扫
