基于opencv+tensorflow+神经网络的智能银行卡卡号识别系统——深度学习算法应用(含python、模型源码)+数据集（二）

---

前言

本项目基于从网络获取的多种银行卡数据集，采用OpenCV库的函数进行图像处理，并通过神经网络进行模型训练。最终实现对常规银行卡号的智能识别和输出。

首先，通过网络获取了多样化的银行卡数据集，其中包含各种类型和设计的银行卡图像。这些图像数据将作为训练集和测试集，用于训练智能识别模型。

其次，利用OpenCV库的功能，项目对银行卡图像进行处理。包括图像增强、边缘检测、文本定位等技术，以优化图像并提高卡号的提取准确性。

接下来，通过神经网络进行模型训练。神经网络采用深度学习框架TensorFlow，通过学习大量银行卡图像，使模型能够理解和准确识别不同银行卡号的模式和特征。

最终，训练完成的神经网络模型能够智能地识别并输出常规银行卡号。这使得在图像中提取卡号的过程更为自动化和高效。

总体而言，本项目集成了数据采集、图像处理和深度学习技术，为银行卡号的智能识别提供了一种先进的解决方案。这对于自动化银行卡信息提取的场景，如金融服务或身份验证系统，具有潜在的实际应用价值。

总体设计

本部分包括系统整体结构图和系统流程图。

系统整体结构图

系统整体结构如图所示。

系统流程图

系统流程如图所示。

运行环境

本部分包括Python环境、TensorFlow环境和OpenCV环境。

详见博客。

模块实现

本项目包括4个模块：训练集图片处理、测试图片处理、模型训练及保存、模型测试。下面分别介绍各模块的功能及相关代码。

1. 训练集图片处理

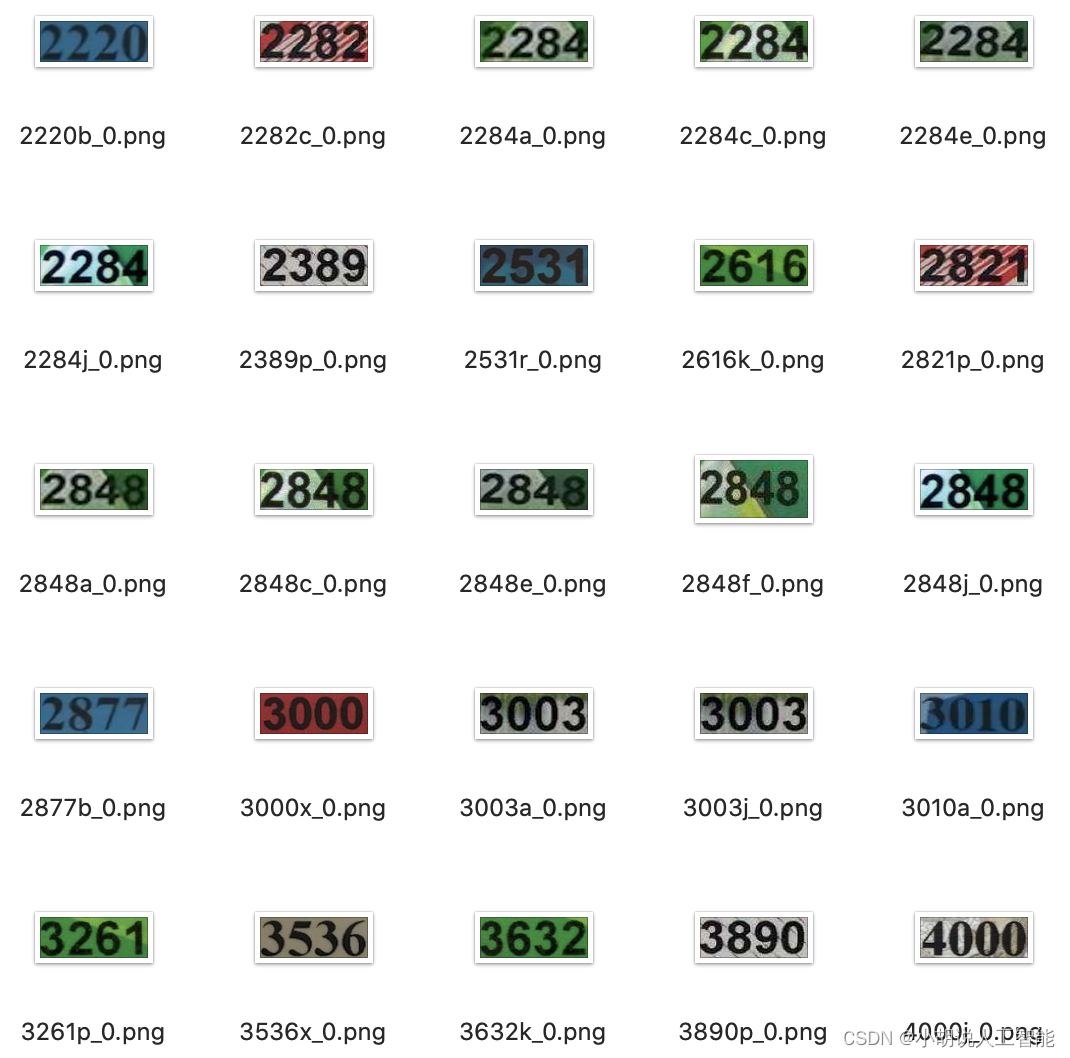

数据集下载网址为http://www.cnsoftbei.com/plus/view.php?aid=348。训练集为1000张人工处理银行卡号截图中选取的120张大小不一、由4个银行卡字符单位组成的图片。这些数据集已打包存放在名为images的文件夹中，如图所示。

1）数据加载

相关代码如下：

def img_handle():
           for root, dirs, files in os.walk('./images'):
                for file in files:
                     img_path = root+'/'+file
                     img = cv2.imread(img_path, 0)
                     get_img(img, file)
          return data, label

2）图像处理

将图片以灰度图像读入,对其进行高斯模糊、二值化处理。绘制垂直投影直方图,从左到右逐列扫描,本列有多少黑色像素点,对应直方图列就有多高。将直方图按列从左到右扫描,凡遇到直方图高度"由无到有"或者"由有到无"的列做一个标记,根据这些标记对字符分割,单个字符归一化为16×16。分割字符之后,由于数据量较少,通过对训练集做平移、添加噪声处理,进行增强。相关代码如下:

def get_img(img, file):
  blur = cv2.GaussianBlur(img, (3, 3), 0)  #高斯模糊
  ret, img = cv2.threshold(blur, 60, 255, cv2.THRESH_BINARY)  #二值化
    height, width = img.shape
    v = [0] * width
    z = [0] * height
    a = 0
    #垂直投影：统计并存储每一列的黑点数
    for x in range(0, width):
        for y in range(0, height):
            if img[y, x] == 255:
                continue
            else:
                a = a + 1
        v[x] = a
        a = 0
    #创建空白图片，绘制垂直投影图
    l = len(v)
    emptyImage = np.full((height, width), 255, dtype=np.uint8)
    for x in range(0, width):
        for y in range(0, v[x]):
            emptyImage[y, x] = 0
    #分割字符
    Position = []
    Wstart = 0
    Wend = 0
    W_Start = 0
    W_End = 0
    v[0], v[len(v) - 1] = 0, 0
    for j in range(len(v)):
        if v[j] > 0 and Wstart == 0:
            W_Start = j
            Wstart = 1
            Wend = 0
        if v[j]
