UML之用例图

一、用例图

用例图向用户展示了其捕获的系统、子系统、类或者组件的行为。简单而言，谁使用这个系统能做什么。

1.1 用途

描述参与者与用例之间通信。可以以不同的视角展现系统的功能性需求。外部用户能够观察到的系统功能、对客户来讲，用例视图是他们业务领域的逻辑化表达；对于开发者，用例图是系统蓝图、开发依据。

---

1.2 图元素

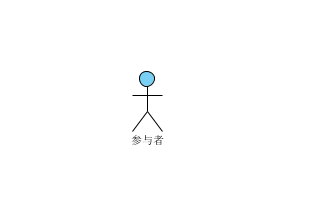

（一）参与者/执行者（actor）

执行者是系统、子系统或类发生交互作用的外部用户、进程或者其他系统理想化角色。

---

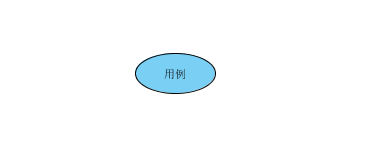

（二）用例
用例是一个外部可见的系统内聚功能单元，功能单元由一种被称为主体(subject)的类所提供。用例的目的是在不揭示主体内部结构的情况下定义一个连贯行为。例如：产品维护。产品维护包括增删改查。

---

（三）关系

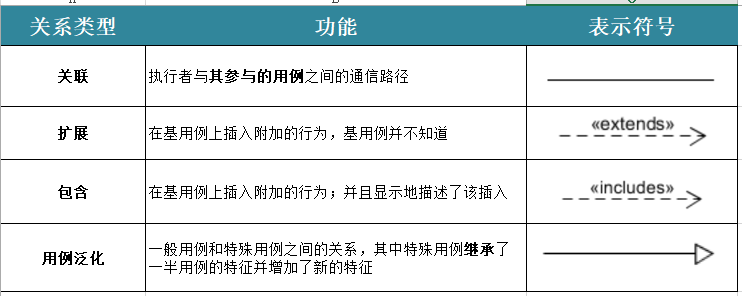

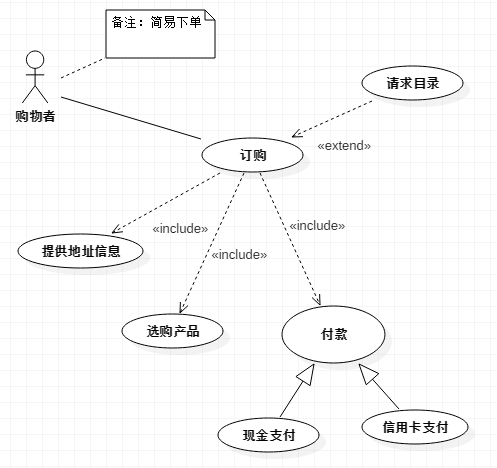

用例图中涉及的关系有：关联、泛化、包含、扩展。

• 包含：一个用例包含其他用例、并把它作为自身的片段、这被称为包含关系。
• 扩展：一个用例可以被定义为基用例的增量扩展、这叫做扩展关系。扩展关系箭头指向被扩展的用例。
• 泛化：一个用例可以被细化分为一个或多个子用例。任何子用例都可以用于其父用例能够应用的场合。

---

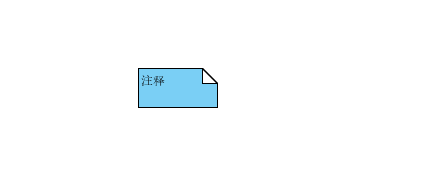

（四）其他、注释

---

1.3 使用案例

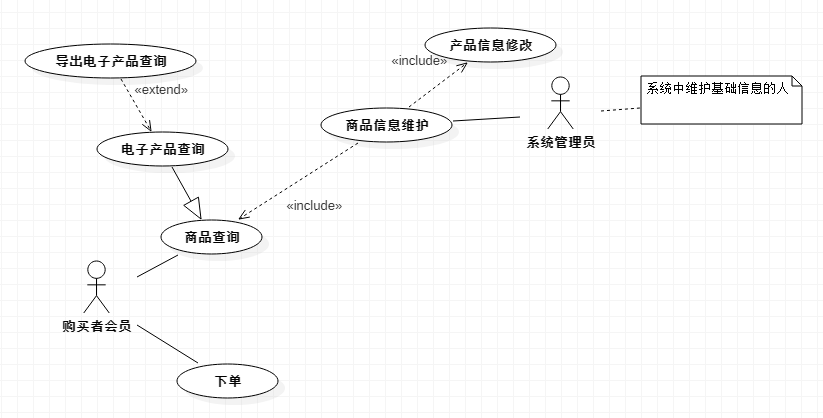

简单的购物系统中部分功能用例图。

描述：

• [购买者会员]、[系统管理员] 可以看做是参与者/执行者。（一个实际用户可以是多个参与者，参与者类似于角色，一个人可以有多个角色一样）
• [购买者会员]和【商品查询】用例交互。
• 【电子产品查询】用例继承【商品查询】，是一种泛化关系。
• 【商品信息维护】包含了【产品信息修改】用例和【商品查询】用例
• 对[系统管理员]参与者进行说明
• 【导出电子产品查询】是对【电子产品查询】 扩展。（在基础用例上插入附加的行为，基础用例并不知道）；如果将【导出电子产品查询】作为【电子产品查询】作为自身的一个片段，表示为包含关系。作者认为也是可行的。

---

参考

• 《大象Thinking in UML》
• 《UML参考手册》
