Cadence Allegro 17.4学习记录开始07-封装库的调用和管理

第一：文件的后缀

1、焊盘文件的后缀

.pad
焊盘文件的后缀，就一种

2、封装文件的后缀

.dra
可编辑的封装源文件

.psm
Allegro 软件调用的封装文件

3、Flash文件的后缀

在这里插入图片描述

.dra
Flash可编辑的源文件

.fsm
Allegro 软件调用的文件

4、3D封装文件的后缀

.STEP
Allegro 软件调用的3D文件

5、PCB文件的后缀

.在这里插入图片描述
.brd
PCB文件的后缀

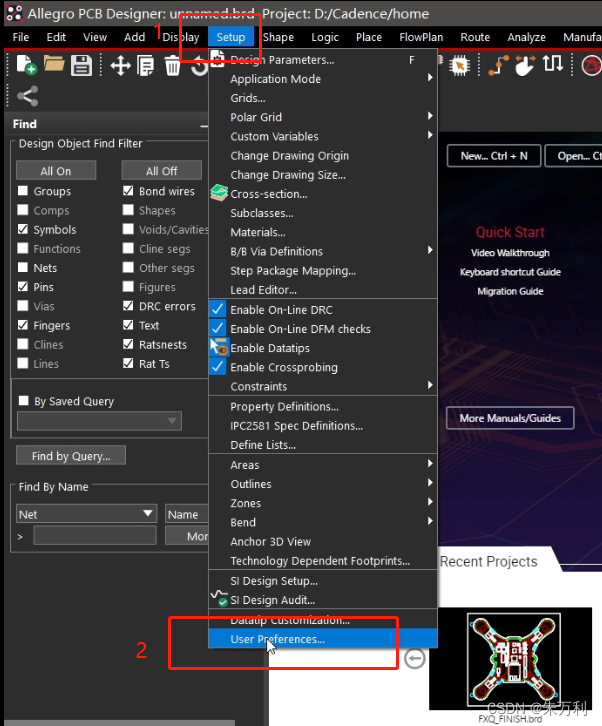

第二：Allegro调用封装指定的路径

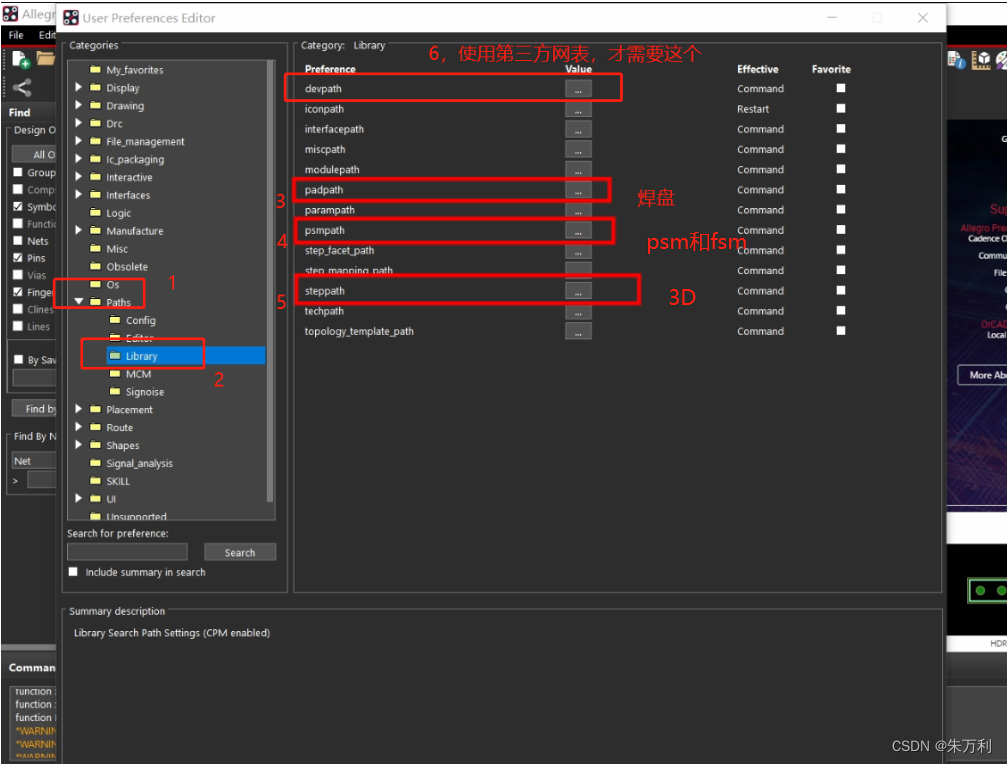

在这里插入图片描述
在这里插入图片描述

第三：Allegro从PCB文件中导出封装

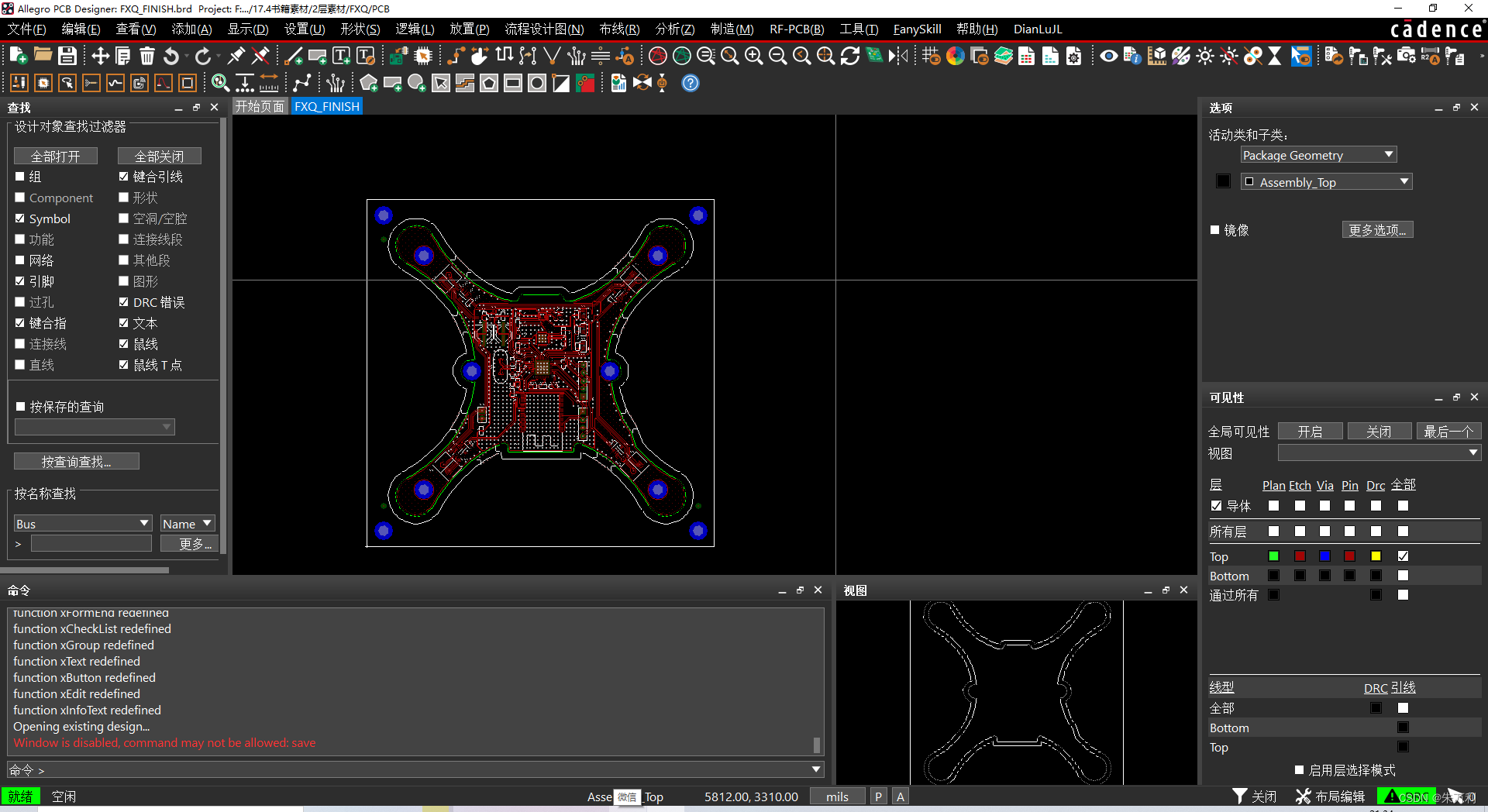

1、打开一个PCB文件

在这里插入图片描述

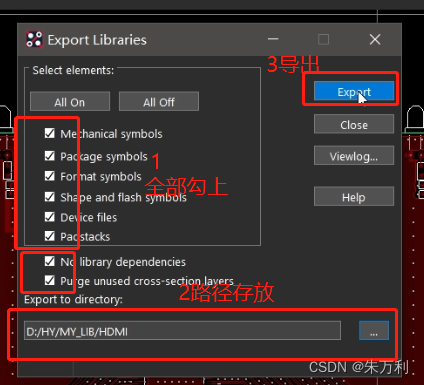

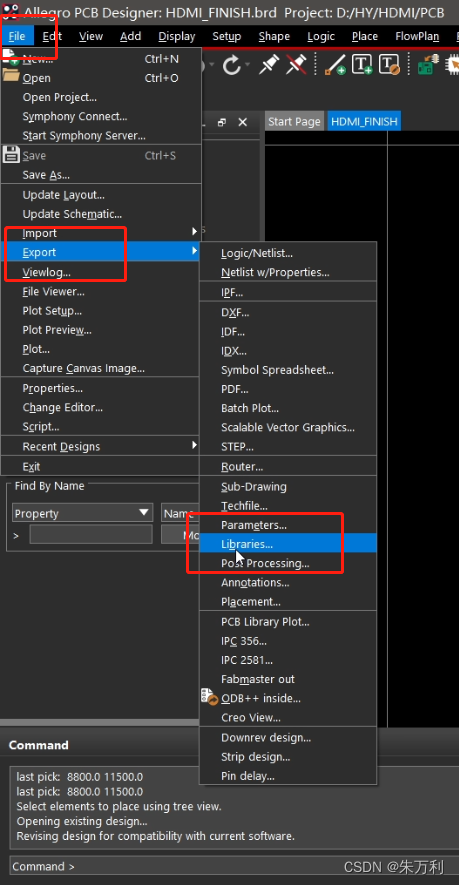

2、导出封装

在这里插入图片描述
在这里插入图片描述
到现在就完成了
