提示1：参照本文，你可以快速搭建一个通讯交互实例，并完成一个项目演示用例。
提示2：如果你第一次来，请跳转到C#与西门子PLC通讯——新手快速入门了解背景信息。

关键词1：C#，.Net Core，S7 Net Plus，TIA Portal V17，PLCSIM Advanced V4，S7-1500。
关键词2：数据类型对照，DBX，DBB，DBW，DBD，面向对象编程，WinForm程序。

代码已同步至：
Gitee:https://gitee.com/lukailin/sim-s71500
Github:https://github.com/Millance/SimS71500

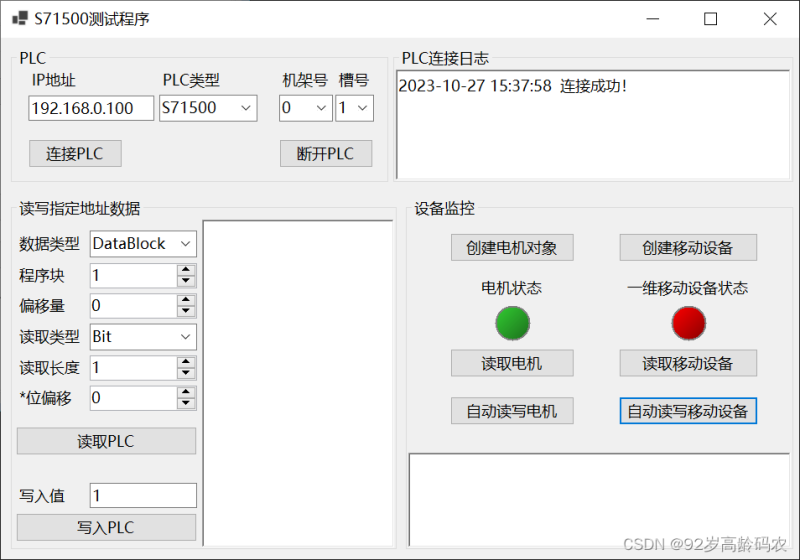

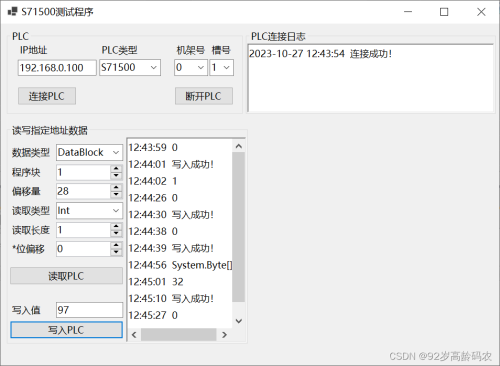

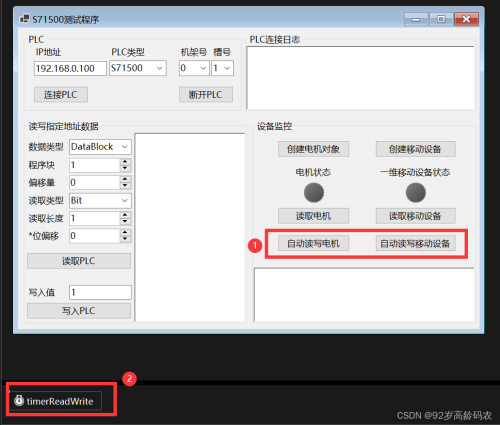

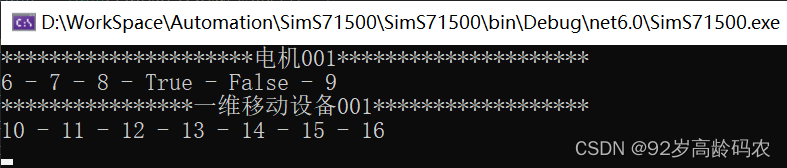

自定义对象运行效果

文章目录

前言

翌日，斯电气之士大喜，言已成通讯之试，访吾欲构一物。余默思片刻，书此以为之。

本文基于C# .Net Core和西门子博图TIA Portal V17搭建。由于手边没有西门子PLC实物，所以采用S7-PLCSIM Advanced V4.0作为模拟PLC，以实现0成本完成通讯测试实例。
在实际通讯中，往往需要先确定地址，数据类型和读写规则。因此本文将侧重分析数据类型的读写，以及处理读写过程中容易出现的问题，并且扩展了在交互过程中遇到陌生数据类型的处理方式。
最后本文以一个桌面小程序抛砖引玉，重点实现了熟手需要学习的面向对象编程、设计模式和界面设计。

一、PLC与C# 基础数据类型

1.1 数据类型对照表

这个对应关系主要取决于PLC与C#之间进行数据交换或通信时，确保数据的一致性和正确性。因此需要定义一种映射关系，以便在两个系统之间传递数据时能够正确地解释和处理数据。
常用的对照关系如下：

PLC 数据类型C# 数据类型字节数
Boolbool1/8
Bytebyte1
Charchar1
Intshort2
Wordushort2
DIntint4
DWorduint4
Realfloat4
LIntlong8
LRealdouble8
LWordulong8
Stringstring256
Array[0…n] of TypeType[n]n × \times × Type

不同数据类型在内存中占据不同的字节数。为了确保数据在两个系统之间传递时不会出现字节对齐、数据截断或者正负符号等问题，需要定义字节数对应关系。例如，一个PLC的Int类型在C#中被映射为short，因为它们都占据2个字节的内存空间。
Array[0…n] of Type中，需要根据Type的实际类型和数组长度n进行计算。
另外，其他的数据类型对照可以从字节数和有无符号的角度进行思考，字节数接近的可以进行尝试。

详细的PLC数据类型请参考西门子的在线帮助文档：基本数据类型以及char 和 string 的定义等。
或博图自带的帮助文档：
博图String变量结构

1.2 C# 读写PLC数据

1.2.1 Plc.Read方法源码浅析

先来扒一下S7 Net Plus源码。
调用plc.Read("DB1.DBX0.0")方法，会进行入下面的源码。

/// <summary>
/// 从PLC读取单个变量，接受输入字符串如"DB1.DBX0.0"，"DB20.DBD200"，"MB20"，"T45"等。
/// 如果读取不成功，请检查LastErrorCode或LastErrorString。
/// </summary>
/// <param name="variable">输入字符串如"DB1.DBX0.0"，"DB20.DBD200"，"MB20"，"T45"等。</param>
/// <returns>返回包含值的对象。必须根据需要对该对象进行类型转换。如果没有读取到数据，将返回null。</returns>
/// </summary>
public object? Read(string variable)
{
    var adr = new PLCAddress(variable);
    return Read(adr.DataType, adr.DbNumber, adr.StartByte, adr.VarType, 1, (byte)adr.BitNumber);
}

其中PLCAddress方法的代码如下：

namespace S7.Net
{
    internal class PLCAddress
    {
        ...

        public PLCAddress(string address)
        {
            Parse(address, out dataType, out dbNumber, out varType, out startByte, out bitNumber);
        }

        public static void Parse(string input, out DataType dataType, out int dbNumber, out VarType varType, out int address, out int bitNumber)
        {
            ...

            switch (input.Substring(0, 2))
            {
                case "DB":
                    string[] strings = input.Split(new char[] { '.' });
                    if (strings.Length < 2)
                        throw new InvalidAddressException("To few periods for DB address");

                    dataType = DataType.DataBlock;
                    dbNumber = int.Parse(strings[0].Substring(2));
                    address = int.Parse(strings[1].Substring(3));

                    string dbType = strings[1].Substring(0, 3);
                    switch (dbType)
                    {
                        case "DBB":
                            varType = VarType.Byte;
                            return;
                        case "DBW":
                            varType = VarType.Word;
                            return;
                        case "DBD":
                            varType = VarType.DWord;
                            return;
                        case "DBX":
                            bitNumber = int.Parse(strings[2]);
                            if (bitNumber > 7)
                                throw new InvalidAddressException("Bit can only be 0-7");
                            varType = VarType.Bit;
                            return;
                        default:
                            throw new InvalidAddressException();
                    }
              ...
            }
        }
    }
}

从PLCAddress的Parse方法可以看到，类似plc.Read("DB1.DBX0.0")、plc.Read("DB1.DBW2")这些读取指定地址的方法只能准确支持特定数据类型，如：Bit（DBX）、Byte（DBB）、Word（DBW）、DWord（DBD）。当数据类型的长度相同时，也可以支持相同长度的其他数据类型，但无法满足所有可能的情况。

Read方法还可以重载为：

/// <summary>
/// 读取并解码提供的“VarType”指定字节数的数据。
/// 可用于读取同一类型（如Word、DWord、Int等）的多个连续变量。
/// 如果读取不成功，请检查LastErrorCode或LastErrorString。
/// </summary>
/// <param name="dataType">存储区域的数据类型，可以是DB、Timer、Counter、Merker（内存）、Input、Output。</param>
/// <param name="db">存储区域的地址（如果要读取DB1，设置为1）。对于其他存储区域类型（计数器、定时器等），也必须设置此参数。</param>
/// <param name="startByteAdr">起始字节地址。如果要读取DB1.DBW200，设置为200。</param>
/// <param name="varType">要读取的变量类型</param>
/// <param name="bitAdr">比特地址。如果要读取DB1.DBX200.6，将此参数设置为6。</param>
/// <param name="varCount">变量的数量</param>
/// </summary>
/// <returns>返回包含值的对象。必须根据需要对该对象进行类型转换。</returns>
public object? Read(DataType dataType, int db, int startByteAdr, VarType varType, int varCount, byte bitAdr = 0)
{
    int cntBytes = VarTypeToByteLength(varType, varCount);
    byte[] bytes = ReadBytes(dataType, db, startByteAdr, cntBytes);

    return ParseBytes(varType, bytes, varCount, bitAdr);
}

同时，在public object? Read(string variable)中也可以看到，经过PLCAddress解析之后，也是调用的这个重载的Read方法。方法中的VarType可以选择众多类型，请自行探索。因此，一些无法用DBX、DBB、DBW和DBD进行读写的数据类型，可以用重载方法进行读写。

1.2.2 PLC 中增加数据类型

在博图软件中增加一些测试数据类型，如下：
PLC 中增加数据类型

配置信息拷贝出来，方便参考：

名称数据类型偏移量起始值监视值
布尔量Bool0.0falseFALSE
整形量Int2.000
数组字Array[0…9] of Word4.0
读写BoolBool24.0falseTRUE
读写ByteByte25.016#016#01
读写CharChar26.0’ ’‘a’
读写IntInt28.003
读写WordWord30.016#016#0004
读写DIntDInt32.005
读写DWordDWord36.016#016#0000_0006
读写RealReal40.00.07.7
读写LIntLInt44.008
读写LRealLReal52.00.09.9
读写LWordLWord60.016#016#0000_0000_0000_0010
读写StringString68.0‘’‘你好！Hello PLC!’

这一步不会的，请跳转到C#与西门子PLC通讯——新手快速入门。

1.2.3 C# 读取PLC中不同类型的数据

我们继续改造新手入门的演示程序。

using S7.Net;
using System.Text;

namespace SimS71500
{
    internal class Program
    {
        static void Main(string[] args)
        {
            // 解决:“'GBK' is not a supported encoding name.”的方法
            Encoding.RegisterProvider(CodePagesEncodingProvider.Instance);

            Plc plc = new Plc(CpuType.S71500, "192.168.0.100", 0, 1);
            plc.Open();

            // 接收键入的值
            string inputKey = "";

            //存储区域的地址
            int dbArea = 1;

            Task readPLCTask = Task.Factory.StartNew(() =>
            {
                while (plc.IsConnected && inputKey != "q")
                {
                    Console.Clear();
                    // plc.Read 参数分别为数据块类型，数据块，偏移量，读取类型，读取长度
                    // 布尔量
                    Console.WriteLine("布尔量\t" + plc.Read(DataType.DataBlock, dbArea, 0, VarType.Bit, 1));
                    // 整形量
                    Console.WriteLine("整形量\t" + plc.Read(DataType.DataBlock, dbArea, 2, VarType.Int, 1));
                    // 数组字中的第一个元素
                    Console.WriteLine("数组字中的第一个元素\t" + plc.Read(DataType.DataBlock, 1, 4, VarType.Word, 1));
                    // 数组字中的剩余元素
                    short[] remainArr = (short[])plc.Read(DataType.DataBlock, 1, 6, VarType.Word, 9);
                    Console.Write("数组字中的剩余元素\t");
                    for (int i = 0; i < remainArr.Length; i++)
                    {
                        Console.Write(remainArr[i] + "\t");
                    }
                    Console.WriteLine();
                    Console.WriteLine("**************************************************************************************************");
                    // 读取Bool
                    Console.WriteLine("读取Bool\t" + plc.Read(DataType.DataBlock, dbArea, 24, VarType.Bit, 1));
                    // 读取Byte
                    Console.WriteLine("读取Byte\t" + plc.Read(DataType.DataBlock, dbArea, 25, VarType.Byte, 1));
                    // 读取Char
                    Console.WriteLine("读取Char\t" + plc.Read(DataType.DataBlock, dbArea, 26, VarType.String, 1));
                    // 读取Int
                    Console.WriteLine("读取Int \t" + plc.Read(DataType.DataBlock, dbArea, 28, VarType.Int, 1));
                    // 读取Word
                    Console.WriteLine("读取Word\t" + plc.Read(DataType.DataBlock, dbArea, 30, VarType.Word, 1));
                    // 读取DInt
                    Console.WriteLine("读取DInt\t" + plc.Read(DataType.DataBlock, dbArea, 32, VarType.DInt, 1));
                    // 读取DWord
                    Console.WriteLine("读取DWord\t" + plc.Read(DataType.DataBlock, dbArea, 36, VarType.DWord, 1));
                    // 读取Real
                    Console.WriteLine("读取Real\t" + plc.Read(DataType.DataBlock, dbArea, 40, VarType.Real, 1));
                    // 读取LInt
                    byte[] dataLInt = plc.ReadBytes(DataType.DataBlock, dbArea, 44, 8);
                    if (BitConverter.IsLittleEndian)
                    {
                        Array.Reverse(dataLInt); // 如果系统是小端序（Little Endian），需要反转字节数组
                    }
                    Console.WriteLine("读取LInt\t" + BitConverter.ToInt64(dataLInt, 0));
                    // 读取LReal
                    Console.WriteLine("读取LReal\t" + plc.Read(DataType.DataBlock, dbArea, 52, VarType.LReal, 1));
                    // 读取LWord
                    byte[] dataLWord = plc.ReadBytes(DataType.DataBlock, dbArea, 60, 8);
                    if (BitConverter.IsLittleEndian)
                    {
                        Array.Reverse(dataLWord); // 如果系统是小端序（Little Endian），需要反转字节数组
                    }
                    Console.WriteLine("读取LWord\t" + BitConverter.ToInt64(dataLWord, 0));
                    // 读取String
                    byte[] dataS = plc.ReadBytes(DataType.DataBlock, dbArea, 68, 256);
                    int stringLen = dataS[1];
                    string gbkString = Encoding.GetEncoding("GBK").GetString(dataS, 2, stringLen);
                    Console.WriteLine("读取String\t" + gbkString);

                    Task.Delay(200).Wait();
                }
            });

            inputKey = Console.ReadLine();

            plc.Close();
            Task.WaitAll(readPLCTask);
        }
    }
}

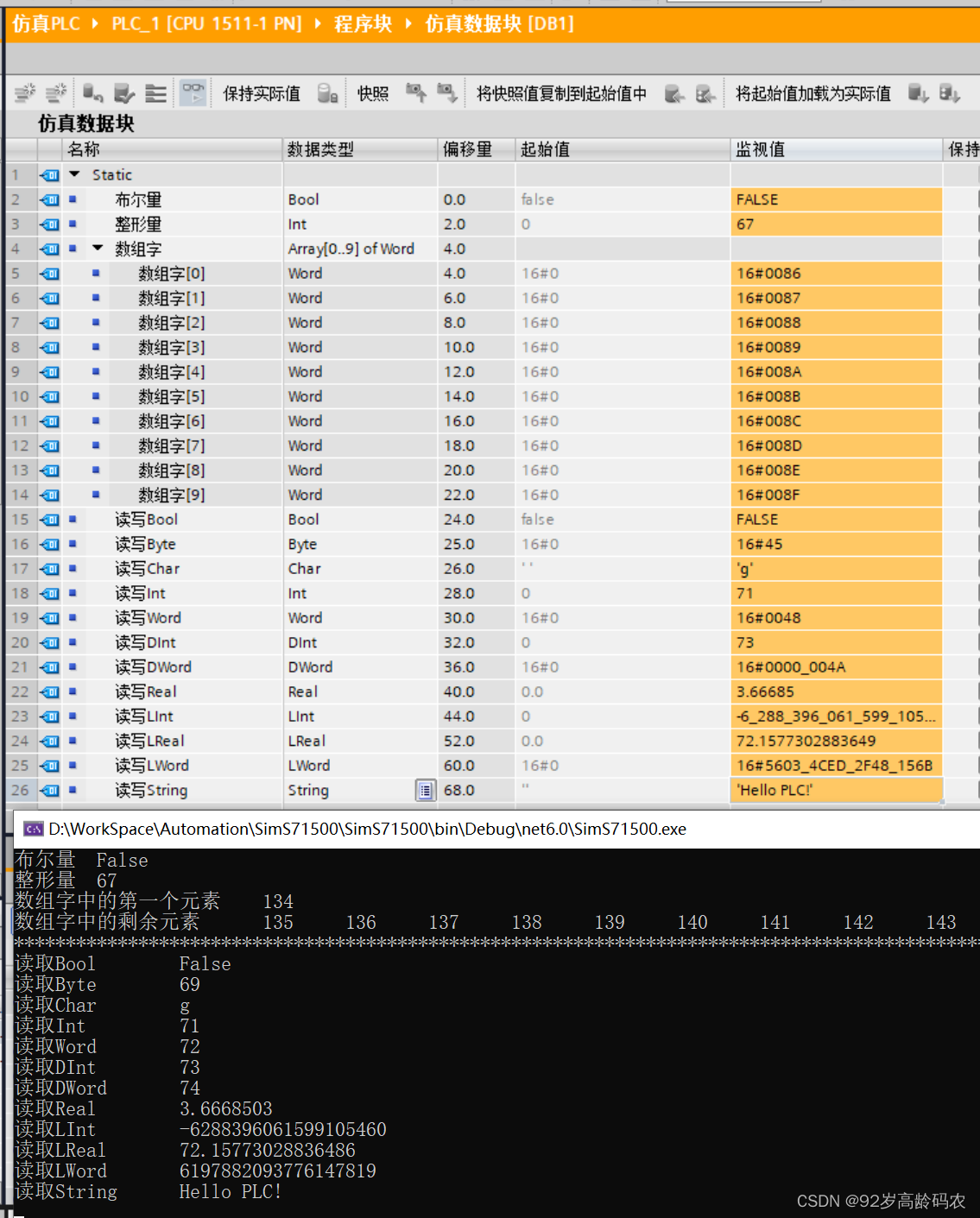

下面是读取到的效果：
读取PLC运行结果

1.2.4 读取的代码解析

1.2.4.1 基本数据类型的读取方法
//存储区域的地址
int dbArea = 1;
plc.Read(DataType.DataBlock, dbArea, 0, VarType.Bit, 1);

其中，dbArea表示读取的数据块编号，即plc.Read("DB1.DBX0.0")中的DB1的1。VarType.Bit表示读取类型为Bit。
最后的1表示读取1个类型为VarType.Bit对应的长度。在比如：下面的9表示读取9个VarType.Word。

plc.Read(DataType.DataBlock, 1, 6, VarType.Word, 9);
1.2.4.2 大端存储和小端存储的问题
// 读取LInt
byte[] dataLInt = plc.ReadBytes(DataType.DataBlock, dbArea, 44, 8);
if (BitConverter.IsLittleEndian)
{
    Array.Reverse(dataLInt); // 如果系统是小端序（Little Endian），需要反转字节数组
}
Console.WriteLine("读取LInt\t" + BitConverter.ToInt64(dataLInt, 0));
// 读取LWord
byte[] dataLWord = plc.ReadBytes(DataType.DataBlock, dbArea, 60, 8);
if (BitConverter.IsLittleEndian)
{
    Array.Reverse(dataLWord); // 如果系统是小端序（Little Endian），需要反转字节数组
}
Console.WriteLine("读取LWord\t" + BitConverter.ToInt64(dataLWord, 0));

读取LInt和读取LWord比较特殊，VarType中没有对应的类型，因此需要手写byte[]转换方法。
同时，由于PLC采用大端存储，但是上位机一般采用小端存储，因此还需要反转一下byte数组。

1.2.4.3 C# 读取中文乱码的问题
Encoding.RegisterProvider(CodePagesEncodingProvider.Instance);

解决:“System.ArgumentException:“‘GBK’ is not a supported encoding name. For information on defining a custom encoding, see the documentation for the Encoding.RegisterProvider method. Arg_ParamName_Name”” 的方法。
在Encoding.GetEncoding("GBK").GetString()前任意位置执行即可。
它允许注册和使用其他字符编码提供程序，以便支持其他字符编码，例如 “GBK” 或 “GB2312”，这些编码不是.NET默认支持的。
一旦注册了字符编码提供程序，程序就可以使用所需的编码，例如 “GBK”，而不会遇到编码不支持的问题。这对于处理非标准字符编码的数据非常有用。

byte[] dataS = plc.ReadBytes(DataType.DataBlock, dbArea, 68, 256);
int stringLen = dataS[1];
string gbkString = Encoding.GetEncoding("GBK").GetString(dataS, 2, stringLen);
Console.WriteLine("读取String\t" + gbkString);

其中，GetString(dataS, 2, stringLen)忽略前两个无法识别的字节。如果不使用2, stringLen这两个参数，则会在字符串前显示一个“？”。
不使用Substring的结果
具体解释参考西门子官方文档中关于string 在西门子 PLC 中的格式的解析。
西门子官方文档string的解析
在我们的案例中，获取的byte数组为：
{254, 16, 196, 227, 186, 195, 163, 161, 72, 101, 108, 108, 111, 32, 80, 76, 67, 33, 0, 0, 0, 0, 0,…}
其中254表示String的长度，16表示字符数量（中文表示两个字符）。这两个字节是非文本数据或称为控制信息，而不是有效的字符数据。
因此，可以简化为直接从有效字符开始的偏移量读取中文，前提是要知道自己在干什么：

// 读取String
Console.WriteLine("读取String\t" + Encoding.GetEncoding("GBK").GetString(plc.ReadBytes(DataType.DataBlock, dbArea, 70, 254)));

1.2.5 C# 写入PLC中不同类型的数据

了解上面怎么读取的，那么写入的方法将非常易于理解：

using S7.Net;
using System.Text;

namespace SimS71500
{
    internal class Program
    {
        static void Main(string[] args)
        {
            // 解决:“'GBK' is not a supported encoding name.”的方法
            Encoding.RegisterProvider(CodePagesEncodingProvider.Instance);

            Plc plc = new Plc(CpuType.S71500, "192.168.0.100", 0, 1);
            plc.Open();

            // 接收键入的值
            string inputKey = "";
            bool boolFlag = false;
            short iCount = 1;

            //存储区域的地址
            int dbArea = 1;

            Task readPLCTask = Task.Factory.StartNew(() =>
            {
                while (plc.IsConnected && inputKey != "q")
                {
                    Console.Clear();
                    // plc.Read 参数分别为数据块类型，数据块，偏移量，读取类型，读取长度
                    // 布尔量
                    Console.WriteLine("布尔量\t" + plc.Read(DataType.DataBlock, dbArea, 0, VarType.Bit, 1));
                    // 整形量
                    Console.WriteLine("整形量\t" + plc.Read(DataType.DataBlock, dbArea, 2, VarType.Int, 1));
                    // 数组字中的第一个元素
                    Console.WriteLine("数组字中的第一个元素\t" + plc.Read(DataType.DataBlock, 1, 4, VarType.Word, 1));
                    // 数组字中的剩余元素
                    short[] remainArr = (short[])plc.Read(DataType.DataBlock, 1, 6, VarType.Word, 9);
                    Console.Write("数组字中的剩余元素\t");
                    for (int i = 0; i < remainArr.Length; i++)
                    {
                        Console.Write(remainArr[i] + "\t");
                    }
                    Console.WriteLine();
                    Console.WriteLine("**************************************************************************************************");
                    // 读取Bool
                    Console.WriteLine("读取Bool\t" + plc.Read(DataType.DataBlock, dbArea, 24, VarType.Bit, 1));
                    // 读取Byte
                    Console.WriteLine("读取Byte\t" + plc.Read(DataType.DataBlock, dbArea, 25, VarType.Byte, 1));
                    // 读取Char
                    Console.WriteLine("读取Char\t" + plc.Read(DataType.DataBlock, dbArea, 26, VarType.String, 1));
                    // 读取Int
                    Console.WriteLine("读取Int \t" + plc.Read(DataType.DataBlock, dbArea, 28, VarType.Int, 1));
                    // 读取Word
                    Console.WriteLine("读取Word\t" + plc.Read(DataType.DataBlock, dbArea, 30, VarType.Word, 1));
                    // 读取DInt
                    Console.WriteLine("读取DInt\t" + plc.Read(DataType.DataBlock, dbArea, 32, VarType.DInt, 1));
                    // 读取DWord
                    Console.WriteLine("读取DWord\t" + plc.Read(DataType.DataBlock, dbArea, 36, VarType.DWord, 1));
                    // 读取Real
                    Console.WriteLine("读取Real\t" + plc.Read(DataType.DataBlock, dbArea, 40, VarType.Real, 1));
                    // 读取LInt
                    byte[] dataLInt = plc.ReadBytes(DataType.DataBlock, dbArea, 44, 8);
                    if (BitConverter.IsLittleEndian)
                    {
                        Array.Reverse(dataLInt); // 如果系统是小端序（Little Endian），需要反转字节数组
                    }
                    Console.WriteLine("读取LInt\t" + BitConverter.ToInt64(dataLInt, 0));
                    // 读取LReal
                    Console.WriteLine("读取LReal\t" + plc.Read(DataType.DataBlock, dbArea, 52, VarType.LReal, 1));
                    // 读取LWord
                    byte[] dataLWord = plc.ReadBytes(DataType.DataBlock, dbArea, 60, 8);
                    if (BitConverter.IsLittleEndian)
                    {
                        Array.Reverse(dataLWord); // 如果系统是小端序（Little Endian），需要反转字节数组
                    }
                    Console.WriteLine("读取LWord\t" + BitConverter.ToInt64(dataLWord, 0));
                    // 读取String
                    byte[] dataS = plc.ReadBytes(DataType.DataBlock, dbArea, 68, 256);
                    int stringLen = dataS[1];
                    string gbkString = Encoding.GetEncoding("GBK").GetString(dataS, 2, stringLen);
                    Console.WriteLine("读取String\t" + gbkString);

                    Task.Delay(200).Wait();
                }
            });

            Random random = new Random();
            Task writePLCTask = Task.Factory.StartNew(() =>
            {
                while (plc.IsConnected && inputKey != "q")
                {

                    // 布尔量
                    plc.Write(DataType.DataBlock, dbArea, 0, boolFlag);//false表示写入的值
                                                                       // 整形量
                    plc.Write(DataType.DataBlock, dbArea, 2, iCount);
                    // 数组字中的第一个元素
                    plc.Write(DataType.DataBlock, dbArea, 4, (short)(iCount * 2));
                    // 数组字中的剩余元素
                    short[] arrValues = new short[9]; // 你要写入的新值数组
                    for (int i = 0; i < arrValues.Length; i++)
                    {
                        arrValues[i] = (short)(iCount * 2 + 1 + i);
                    }
                    plc.Write(DataType.DataBlock, dbArea, 6, arrValues);

                    // 写入Bool
                    plc.Write(DataType.DataBlock, dbArea, 24, boolFlag);
                    // 写入Byte
                    plc.Write(DataType.DataBlock, dbArea, 25, (byte)(iCount + 2));
                    // 写入Char
                    plc.Write(DataType.DataBlock, dbArea, 26, ((char)random.Next(97, 123)).ToString());
                    // 写入Int
                    plc.Write(DataType.DataBlock, dbArea, 28, (short)(iCount + 4));
                    // 写入Word
                    plc.Write(DataType.DataBlock, dbArea, 30, (ushort)(iCount + 5));
                    // 写入DInt
                    plc.Write(DataType.DataBlock, dbArea, 32, iCount + 6);
                    // 写入DWord
                    plc.Write(DataType.DataBlock, dbArea, 36, iCount + 7);
                    // 写入Real
                    plc.Write(DataType.DataBlock, dbArea, 40, (float)(random.NextDouble() * 10));
                    // 写入LInt
                    // 生成两32位整数并合并为一个long
                    long randomLInt = ((long)random.Next(int.MinValue, int.MaxValue) << 32) | (uint)random.Next(int.MinValue, int.MaxValue);
                    byte[] dataLInt = BitConverter.GetBytes(randomLInt);
                    if (BitConverter.IsLittleEndian)
                    {
                        Array.Reverse(dataLInt); // 如果系统是小端序（Little Endian），需要反转字节数组
                    }
                    plc.WriteBytes(DataType.DataBlock, dbArea, 44, dataLInt);
                    // 写入LReal
                    plc.Write(DataType.DataBlock, dbArea, 52, random.NextDouble() * 100);
                    // 写入LWord
                    // 生成两32位整数并合并为一个long
                    long randomLWord = ((long)random.Next(int.MinValue, int.MaxValue) << 32) | (uint)random.Next(int.MinValue, int.MaxValue);
                    byte[] dataLWord = BitConverter.GetBytes(randomLWord);
                    if (BitConverter.IsLittleEndian)
                    {
                        Array.Reverse(dataLWord); // 如果系统是小端序（Little Endian），需要反转字节数组
                    }
                    plc.WriteBytes(DataType.DataBlock, dbArea, 60, dataLWord);
                    // 写入String
                    string chineseString = boolFlag ? "你好！Hello PLC!" : "Hello PLC!";
                    // 编码为字节数组
                    byte[] chineseBytes = Encoding.GetEncoding("GBK").GetBytes(chineseString);
                    // 构建带控制信息的字节数组
                    byte[] dataString = new byte[chineseBytes.Length + 2]; // 加2是为了存储控制信息
                    // 添加控制信息
                    dataString[0] = 254; // 第一个字节固定为254
                    dataString[1] = (byte)(chineseBytes.Length); // 第二个字节表示字符长度
                    // 复制字符串数据到字节数组
                    Array.Copy(chineseBytes, 0, dataString, 2, chineseBytes.Length);
                    // 将字节数组写入PLC
                    plc.WriteBytes(DataType.DataBlock, dbArea, 68, dataString);

                    iCount++;
                    boolFlag = !boolFlag;
                    Task.Delay(200).Wait();
                }
            });

            inputKey = Console.ReadLine();

            plc.Close();
            Task.WaitAll(readPLCTask, writePLCTask);
        }
    }
}

写入PLC运行结果

1.2.6 写入的代码解析

其中字符串的处理较为麻烦，需要在字符串字节数组前增加两个控制信息。

// 写入String
string chineseString = boolFlag ? "你好！Hello PLC!" : "Hello PLC!";
// 编码为字节数组
byte[] chineseBytes = Encoding.GetEncoding("GBK").GetBytes(chineseString);
// 构建带控制信息的字节数组
byte[] dataString = new byte[chineseBytes.Length + 2]; // 加2是为了存储控制信息
// 添加控制信息
dataString[0] = 254; // 第一个字节固定为254
dataString[1] = (byte)(chineseBytes.Length); // 第二个字节表示字符长度
// 复制字符串数据到字节数组
Array.Copy(chineseBytes, 0, dataString, 2, chineseBytes.Length);
// 将字节数组写入PLC
plc.WriteBytes(DataType.DataBlock, dbArea, 68, dataString);

二、自定义数据类型

2.1 自定义数据类型的创建

一些厉害的电气工程师还会增加自定义的数据类型，以下是随意写的示例，不当之处欢迎批评。

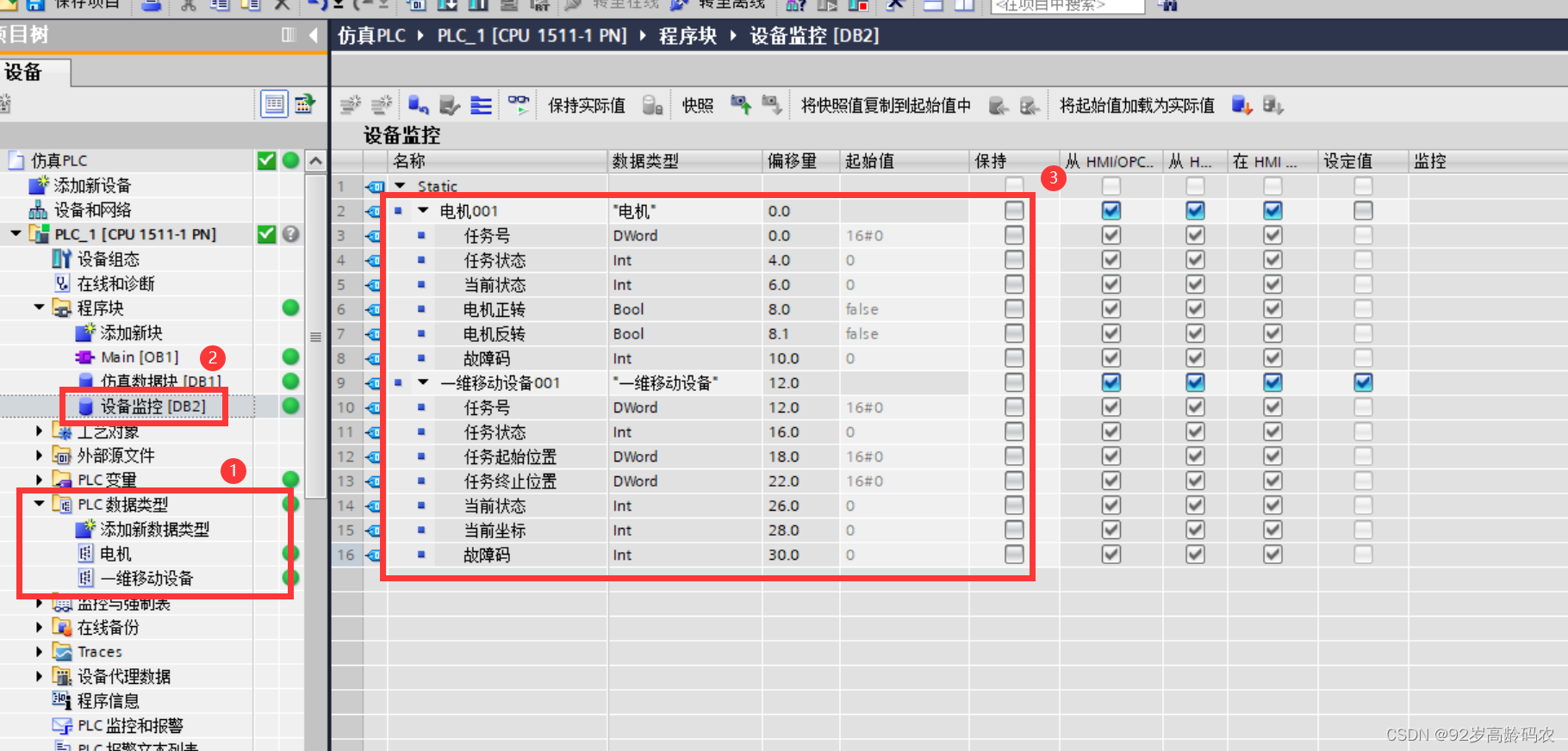

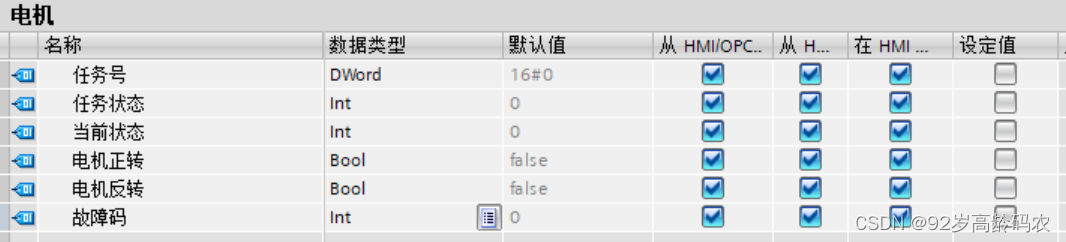

电机数据类型

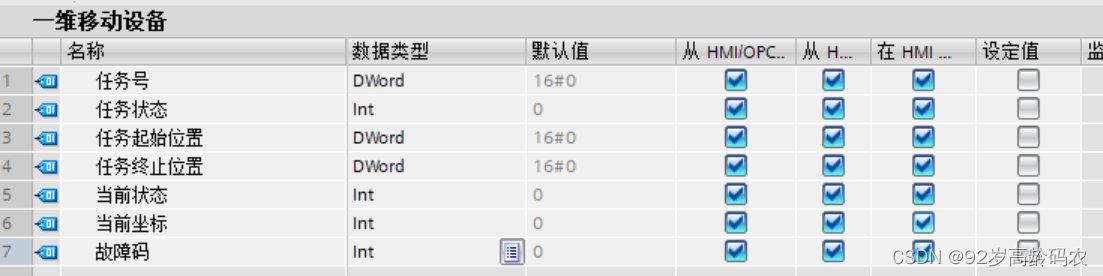

移动设备数据类型

将两个自定义的数据类型加入到新的DB块中。
自定义的数据类型

配置信息拷贝出来，方便参考：

名称数据类型偏移量起始值
电机001电机0
任务号DWord016#0
任务状态Int40
当前状态Int60
电机正转Bool8FALSE
电机反转Bool8.1FALSE
故障码Int100
一维移动设备001一维移动设备12
任务号DWord1216#0
任务状态Int160
任务起始位置DWord1816#0
任务终止位置DWord2216#0
当前状态Int260
当前坐标Int280
故障码Int300

2.2 C#读写自定义数据类型

如果看懂了第一章的内容，这个地方看似简单，实则不难，直接贴代码：

using S7.Net;

namespace SimS71500
{
    internal class Program
    {
        static void Main(string[] args)
        {
            Plc plc = new Plc(CpuType.S71500, "192.168.0.100", 0, 1);
            plc.Open();

            // 接收键入的值
            string inputKey = "";
            bool boolFlag = false;
            short iCount = 1;

            //存储区域的地址
            int dbArea = 2;

            Task readPLCTask = Task.Factory.StartNew(() =>
            {
                while (plc.IsConnected && inputKey != "q")
                {
                    Console.Clear();
                    // plc.Read 参数分别为数据块类型，数据块，偏移量，读取类型，读取长度
                    Console.WriteLine("*********************电机001*********************");
                    // 读取DWord
                    Console.WriteLine("电机001-任务号  \t" + plc.Read(DataType.DataBlock, dbArea, 0, VarType.DWord, 1));
                    // 读取Int
                    Console.WriteLine("电机001-任务状态\t" + plc.Read(DataType.DataBlock, dbArea, 4, VarType.Int, 1));
                    // 读取Int
                    Console.WriteLine("电机001-当前状态\t" + plc.Read(DataType.DataBlock, dbArea, 6, VarType.Int, 1));
                    // 读取Bool
                    Console.WriteLine("电机001-电机正转\t" + plc.Read(DataType.DataBlock, dbArea, 8, VarType.Bit, 1));
                    // 读取Bool
                    Console.WriteLine("电机001-电机反转\t" + plc.Read(DataType.DataBlock, dbArea, 8, VarType.Bit, 1, 1));
                    // 读取Int
                    Console.WriteLine("电机001-故障码  \t" + plc.Read(DataType.DataBlock, dbArea, 10, VarType.Int, 1));
                    Console.WriteLine("****************一维移动设备001******************");
                    // 读取DWord
                    Console.WriteLine("移动设备001-任务号  \t" + plc.Read(DataType.DataBlock, dbArea, 12, VarType.DWord, 1));
                    // 读取Int
                    Console.WriteLine("移动设备001-任务状态\t" + plc.Read(DataType.DataBlock, dbArea, 16, VarType.Int, 1));
                    // 读取DWord
                    Console.WriteLine("移动设备001-起始位置\t" + plc.Read(DataType.DataBlock, dbArea, 18, VarType.DWord, 1));
                    // 读取DWord
                    Console.WriteLine("移动设备001-终止位置\t" + plc.Read(DataType.DataBlock, dbArea, 22, VarType.DWord, 1));
                    // 读取Int
                    Console.WriteLine("移动设备001-当前状态\t" + plc.Read(DataType.DataBlock, dbArea, 26, VarType.Int, 1));
                    // 读取Int
                    Console.WriteLine("移动设备001-当前坐标\t" + plc.Read(DataType.DataBlock, dbArea, 28, VarType.Int, 1));
                    // 读取Int
                    Console.WriteLine("移动设备001-故障码  \t" + plc.Read(DataType.DataBlock, dbArea, 30, VarType.Int, 1));

                    Task.Delay(200).Wait();
                }
            });

            Task writePLCTask = Task.Factory.StartNew(() =>
            {
                while (plc.IsConnected && inputKey != "q")
                {
                    // 写入DWord
                    plc.Write(DataType.DataBlock, dbArea, 0, iCount + 1);
                    // 写入Int
                    plc.Write(DataType.DataBlock, dbArea, 4, (short)(iCount + 2));
                    // 写入Int
                    plc.Write(DataType.DataBlock, dbArea, 6, (short)(iCount + 3));
                    // 写入Bool
                    plc.Write(DataType.DataBlock, dbArea, 8, boolFlag);
                    // 写入Bool
                    plc.Write(DataType.DataBlock, dbArea, 8, !boolFlag, 1);
                    // 写入Int
                    plc.Write(DataType.DataBlock, dbArea, 10, (short)(iCount + 4));

                    // 写入DWord
                    plc.Write(DataType.DataBlock, dbArea, 12, iCount + 5);
                    // 写入Int
                    plc.Write(DataType.DataBlock, dbArea, 16, (short)(iCount + 6));
                    // 写入DWord
                    plc.Write(DataType.DataBlock, dbArea, 18, iCount + 7);
                    // 写入DWord
                    plc.Write(DataType.DataBlock, dbArea, 22, iCount + 8);
                    // 写入Int
                    plc.Write(DataType.DataBlock, dbArea, 26, (short)(iCount + 9));
                    // 写入Int
                    plc.Write(DataType.DataBlock, dbArea, 28, (short)(iCount + 10));
                    // 写入Int
                    plc.Write(DataType.DataBlock, dbArea, 30, (short)(iCount + 11));

                    iCount++;
                    boolFlag = !boolFlag;
                    Task.Delay(200).Wait();
                }
            });

            inputKey = Console.ReadLine();

            plc.Close();
            Task.WaitAll(readPLCTask, writePLCTask);
        }
    }
}

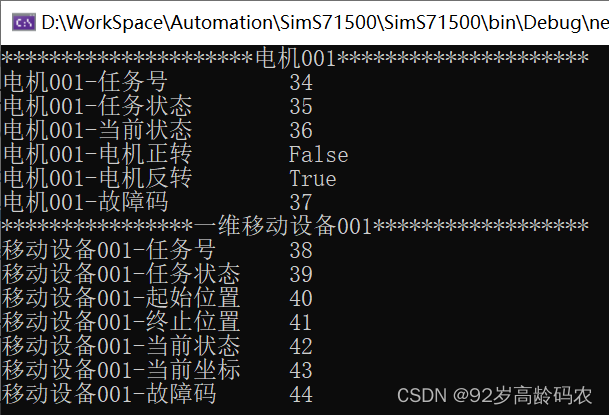

自定义数据类型运行结果

别忘了修改存储区域的地址！

//存储区域的地址
int dbArea = 2;

2.3 C#面向对象的模式读写PLC的自定义数据类型

现在学到了“一”是一横，“二”是二横，“三”是三横。请问“四”是亖横吗？
那么来挑战一下“四”怎么写。

using S7.Net;

namespace SimS71500
{
    internal class Program
    {
        static void Main(string[] args)
        {
            Plc plc = new Plc(CpuType.S71500, "192.168.0.100", 0, 1);
            plc.Open();

            // 接收键入的值
            string inputKey = "";

            int dbArea = 2;
            Motor motor = new Motor("电机001", plc, dbArea);
            MobileDevice mobileDevice = new MobileDevice("一维移动设备001", plc, dbArea);

            // 使用 AutoResetEvent 进行任务协调
            AutoResetEvent readComplete = new AutoResetEvent(false);
            AutoResetEvent writeComplete = new AutoResetEvent(true);
            bool needReadLock = false; // 控制是否需要读锁

            Task readPLCTask = Task.Factory.StartNew(() =>
            {
                while (plc.IsConnected && inputKey != "q")
                {
                    Console.Clear();
                    motor.ReadValues();
                    Console.WriteLine($"*********************{motor.Name}*********************");
                    Console.WriteLine($"{motor.TaskNumber} - {motor.TaskStatus} - {motor.CurrentStatus} - {motor.MotorForward} - {motor.MotorReverse} - {motor.FaultCode}");
                    mobileDevice.ReadValues();
                    Console.WriteLine($"****************{mobileDevice.Name}******************");
                    Console.WriteLine($"{mobileDevice.TaskNumber} - {mobileDevice.TaskStatus} - {mobileDevice.StartPosition} - {mobileDevice.EndPosition} - {mobileDevice.CurrentStatus} - {mobileDevice.CurrentCoordinate} - {mobileDevice.FaultCode}");
                    Task.Delay(200).Wait();

                    if (needReadLock)
                    {
                        writeComplete.Set(); // 通知写任务可以执行
                        readComplete.WaitOne(); // 等待写任务完成
                    }
                }
            });

            bool boolFlag = false;
            short iCount = 1;
            Task writePLCTask = Task.Factory.StartNew(() =>
            {
                while (plc.IsConnected && inputKey != "q")
                {
                    if (!needReadLock)
                    {
                        writeComplete.WaitOne(); // 等待读任务完成
                        needReadLock = true; // 设置需要读锁
                    }
                    iCount++;
                    motor.WriteValues((uint)(iCount + 1), (short)(iCount + 2), (short)(iCount + 3), boolFlag, !boolFlag, (short)(iCount + 4));
                    mobileDevice.WriteValues((uint)(iCount + 5), (short)(iCount + 6), (uint)(iCount + 7), (uint)(iCount + 8), (short)(iCount + 9), (short)(iCount + 10), (short)(iCount + 11));
                    boolFlag = !boolFlag;
                    needReadLock = false; // 取消读锁
                    readComplete.Set(); // 通知读任务可以执行
                    Task.Delay(2000).Wait();
                }
            });

            inputKey = Console.ReadLine();

            plc.Close();
            Task.WaitAll(readPLCTask, writePLCTask);
        }

        internal class Motor
        {
            private Plc plc;
            private int dbArea;

            public Motor(string name, Plc plc, int dbArea)
            {
                this.Name = name;
                this.plc = plc;
                this.dbArea = dbArea;
            }

            // 字段属性
            public string Name { get; private set; }
            public uint TaskNumber { get; private set; }      // 任务号
            public short TaskStatus { get; private set; }     // 任务状态
            public short CurrentStatus { get; private set; }  // 当前状态
            public bool MotorForward { get; private set; }   // 电机正转
            public bool MotorReverse { get; private set; }   // 电机反转
            public short FaultCode { get; private set; }     // 故障码

            // 读取PLC数据
            public void ReadValues()
            {
                TaskNumber = (uint)plc.Read(DataType.DataBlock, dbArea, 0, VarType.DWord, 1);
                TaskStatus = (short)plc.Read(DataType.DataBlock, dbArea, 4, VarType.Int, 1);
                CurrentStatus = (short)plc.Read(DataType.DataBlock, dbArea, 6, VarType.Int, 1);
                MotorForward = (bool)plc.Read(DataType.DataBlock, dbArea, 8, VarType.Bit, 1);
                MotorReverse = (bool)plc.Read(DataType.DataBlock, dbArea, 8, VarType.Bit, 1, 1);
                FaultCode = (short)plc.Read(DataType.DataBlock, dbArea, 10, VarType.Int, 1);
            }

            // 写入PLC数据
            public void WriteValues(uint taskNumber, short taskStatus, short currentStatus, bool motorForward, bool motorReverse, short faultCode)
            {
                Thread.Sleep(100); // 添加一个延迟以验证效果
                plc.Write(DataType.DataBlock, dbArea, 0, taskNumber);
                Thread.Sleep(100); // 添加一个延迟以验证效果
                plc.Write(DataType.DataBlock, dbArea, 4, taskStatus);
                Thread.Sleep(100); // 添加一个延迟以验证效果
                plc.Write(DataType.DataBlock, dbArea, 6, currentStatus);
                Thread.Sleep(100); // 添加一个延迟以验证效果
                plc.Write(DataType.DataBlock, dbArea, 8, motorForward);
                Thread.Sleep(100); // 添加一个延迟以验证效果
                plc.Write(DataType.DataBlock, dbArea, 8, motorReverse, 1);
                Thread.Sleep(100); // 添加一个延迟以验证效果
                plc.Write(DataType.DataBlock, dbArea, 10, faultCode);
            }
        }

        internal class MobileDevice
        {
            private Plc plc;
            private int dbArea;

            public MobileDevice(string name, Plc plc, int dbArea)
            {
                this.Name = name;
                this.plc = plc;
                this.dbArea = dbArea;
            }
            // 字段属性
            public string Name { get; private set; }
            public uint TaskNumber { get; private set; }           // 任务号
            public short TaskStatus { get; private set; }          // 任务状态
            public uint StartPosition { get; private set; }        // 起始位置
            public uint EndPosition { get; private set; }          // 终止位置
            public short CurrentStatus { get; private set; }       // 当前状态
            public short CurrentCoordinate { get; private set; }   // 当前坐标
            public short FaultCode { get; private set; }           // 故障码

            // 读取PLC数据
            public void ReadValues()
            {
                TaskNumber = (uint)plc.Read(DataType.DataBlock, dbArea, 12, VarType.DWord, 1);
                TaskStatus = (short)plc.Read(DataType.DataBlock, dbArea, 16, VarType.Int, 1);
                StartPosition = (uint)plc.Read(DataType.DataBlock, dbArea, 18, VarType.DWord, 1);
                EndPosition = (uint)plc.Read(DataType.DataBlock, dbArea, 22, VarType.DWord, 1);
                CurrentStatus = (short)plc.Read(DataType.DataBlock, dbArea, 26, VarType.Int, 1);
                CurrentCoordinate = (short)plc.Read(DataType.DataBlock, dbArea, 28, VarType.Int, 1);
                FaultCode = (short)plc.Read(DataType.DataBlock, dbArea, 30, VarType.Int, 1);
            }

            // 写入PLC数据
            public void WriteValues(uint taskNumber, short taskStatus, uint startPosition, uint endPosition, short currentStatus, short currentCoordinate, short faultCode)
            {
                Thread.Sleep(100); // 添加一个延迟以验证效果
                plc.Write(DataType.DataBlock, dbArea, 12, taskNumber);
                Thread.Sleep(100); // 添加一个延迟以验证效果
                plc.Write(DataType.DataBlock, dbArea, 16, taskStatus);
                Thread.Sleep(100); // 添加一个延迟以验证效果
                plc.Write(DataType.DataBlock, dbArea, 18, startPosition);
                Thread.Sleep(100); // 添加一个延迟以验证效果
                plc.Write(DataType.DataBlock, dbArea, 22, endPosition);
                Thread.Sleep(100); // 添加一个延迟以验证效果
                plc.Write(DataType.DataBlock, dbArea, 26, currentStatus);
                Thread.Sleep(100); // 添加一个延迟以验证效果
                plc.Write(DataType.DataBlock, dbArea, 28, currentCoordinate);
                Thread.Sleep(100); // 添加一个延迟以验证效果
                plc.Write(DataType.DataBlock, dbArea, 30, faultCode);
            }
        }
    }
}

这段代码中将两个PLC自定义数据类型转为了C#中的对象，通过对象的操作实现数据的读取。同时为了避免读的时候出现数据还没来得及写完的情况，加上了线程同步锁。
加上同步的效果

// 使用 AutoResetEvent 进行任务协调
AutoResetEvent readComplete = new AutoResetEvent(false);
AutoResetEvent writeComplete = new AutoResetEvent(true);

// 读锁
writeComplete.Set(); // 通知写任务可以执行
readComplete.WaitOne(); // 等待写任务完成

// 写锁
writeComplete.WaitOne(); // 等待读任务完成
readComplete.Set(); // 通知读任务可以执行

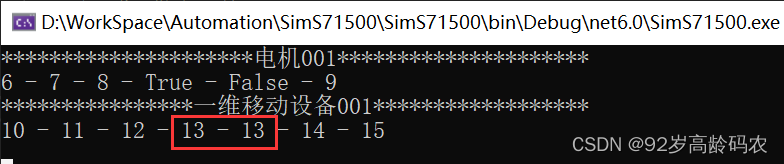

如果将上面的线程同步锁去掉，会有几率读到还没写入完成的数据信息。
去掉同步后的效果

三、WinForm项目示例

尝试做一个WinForm程序测试程序。在这一章，你将体验到做成一个WinForm项目的完整流程，并且完成从新手到熟手的转变。

3.1 新建项目

3.1.1 新建窗体项目

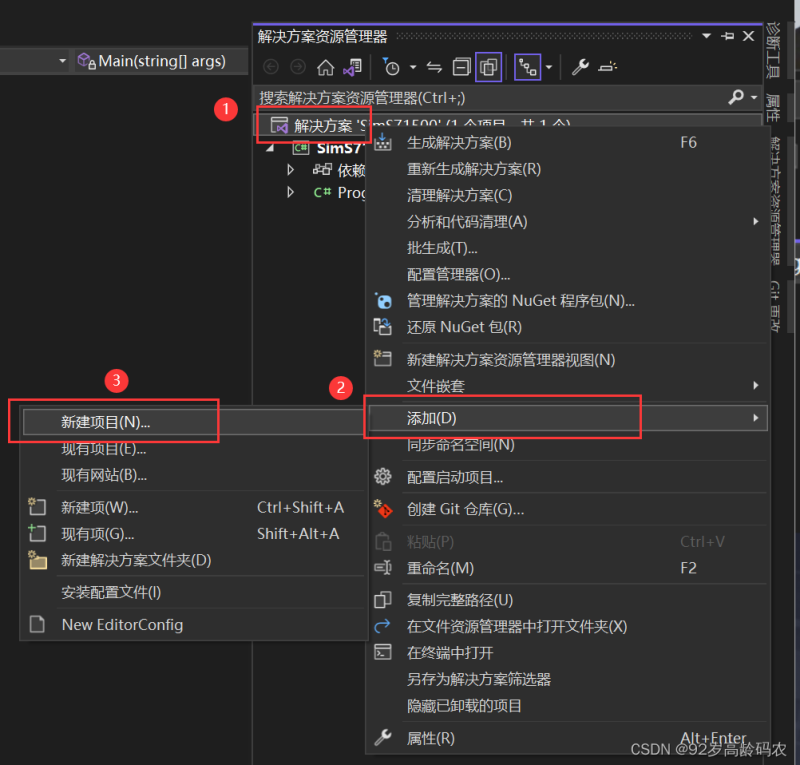

右击【解决方案】- 点击【添加】- 点击【新建项目】。
新建项目

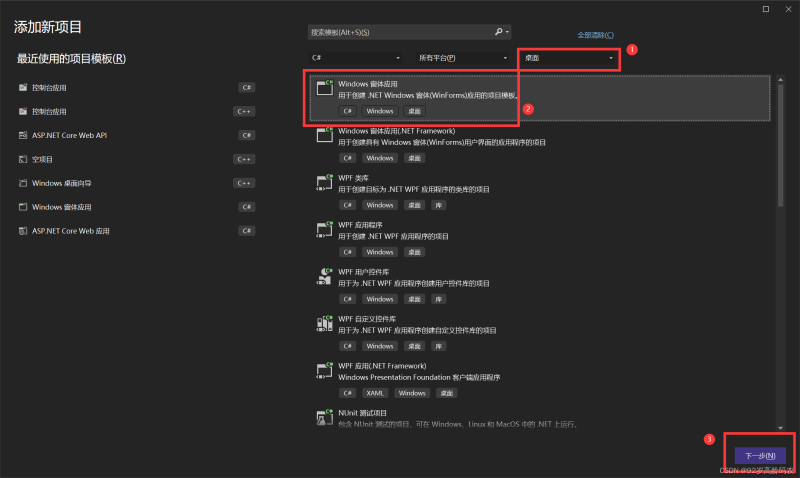

选择【桌面】- 选择【Windows窗体应用】-【下一步】。
选择窗体应用

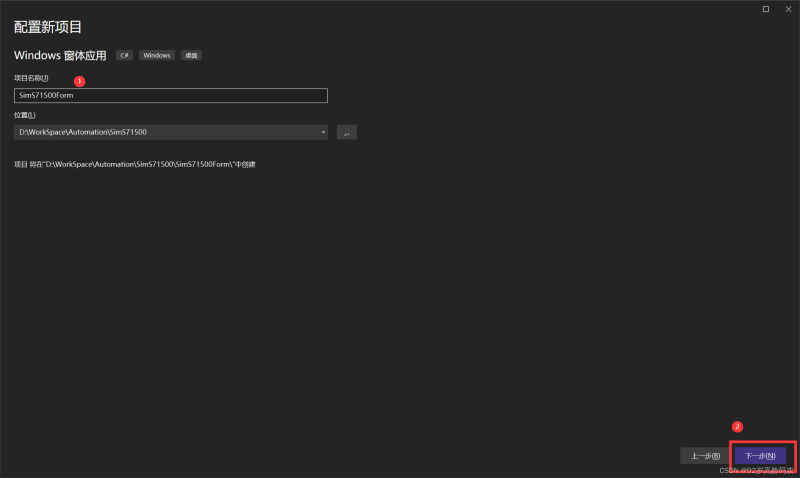

输入【项目名称】-【下一步】。
项目名称

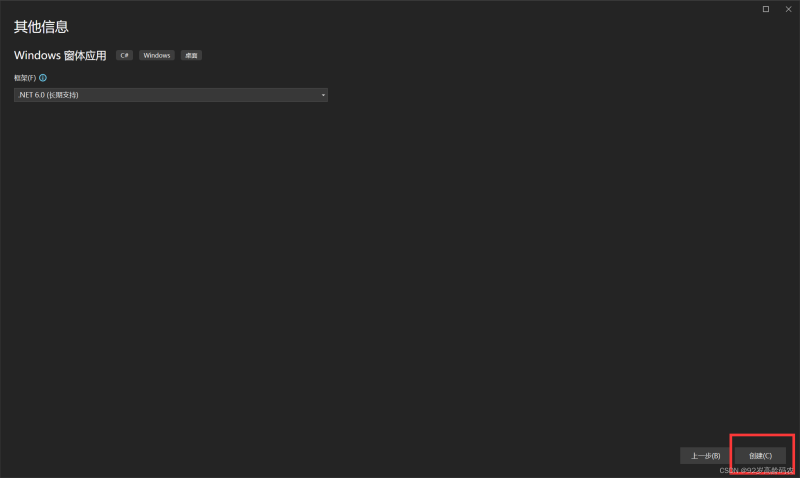

点击【创建】。
在这里插入图片描述
右击【新建的项目】-【设为启动项目】。
设为启动项目

3.1.2 项目中添加S7NetPlus NuGet包

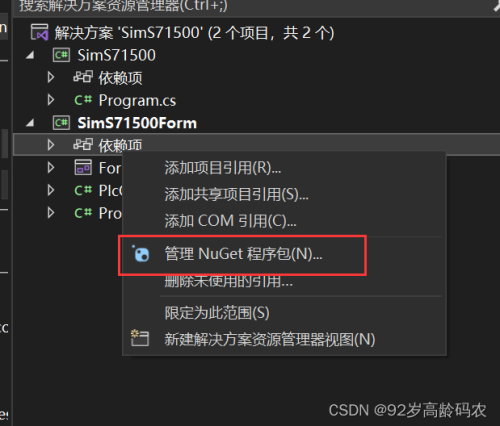

  1. 右击项目中的【依赖项】-【管控NuGet程序包】。
    添加依赖项
  2. 找到【S7netplus】-【安装】。
    找到S7netplus
  3. 【OK】。
    确认加入包

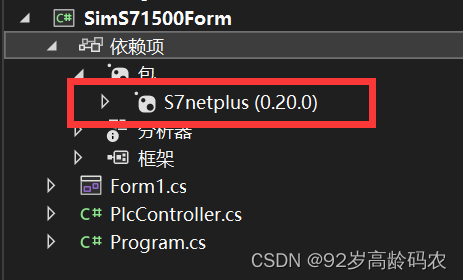

  4. 可以看到【依赖项】中，【包】增加了【S7netplus】库。
    S7netplus包

3.2 PLC连接测试功能

3.2.1 添加PLC连接用的控件

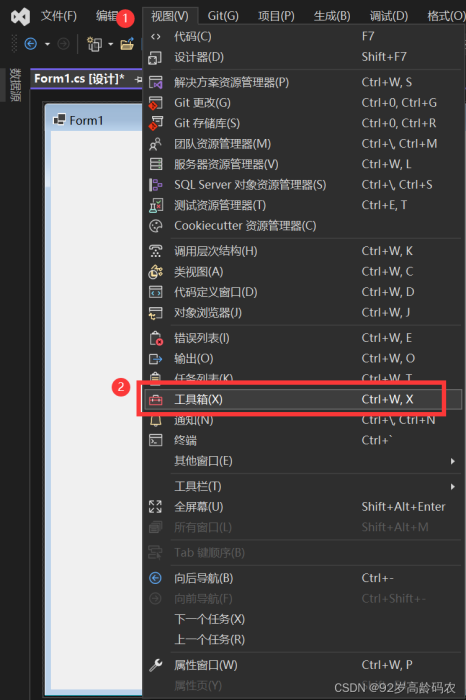

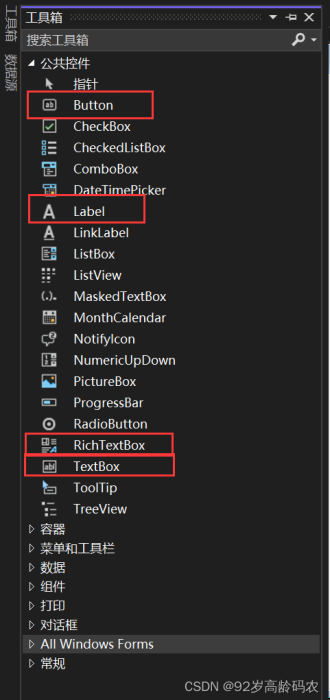

【可选】：如果没有在设计界面找到工具箱，请点击【视图】-【工具箱】。
工具箱在哪里
随便选几个控件排版一下。
选择控件

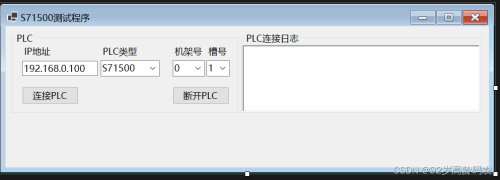

最终效果如下图所示：
PLC连接界面

3.2.2 创建一个单例模式的PLC控制对象

创建PLC单例模式的主要目的是确保在应用程序中只有一个PLC连接实例。

以下是一些原因为什么要使用单例模式：

  • 资源共享：在一个应用程序中，通常只需要一个PLC连接，多次创建连接实例会导致资源浪费，例如内存和网络资源。通过使用单例模式，可以确保只有一个连接实例，并共享这个实例。
  • 避免重复连接和断开：如果多个部分需要访问PLC，每次都创建和断开连接可能会导致不必要的连接和断开操作，这不仅浪费时间，还可能引发错误。单例模式确保在需要的时候可以共享已连接的PLC，而不需要重复连接和断开。
  • 维护一致性：PLC连接状态和属性应该在应用程序中保持一致。使用单例模式，可以确保应用程序中的所有部分都使用相同的连接实例，从而保持一致性。
  • 简化管理：通过将连接和相关的操作封装在单例类中，可以更容易地管理和维护PLC连接。在应用程序中只需关注一个连接点，而不是多个。
  • 线程安全性：单例模式可以用于确保在多线程环境中只有一个连接实例，从而避免竞态条件和其他与多线程相关的问题。

总之，单例模式有助于管理资源、确保一致性、简化应用程序的结构和提高性能，特别是在需要共享和管理单个资源实例的情况下。

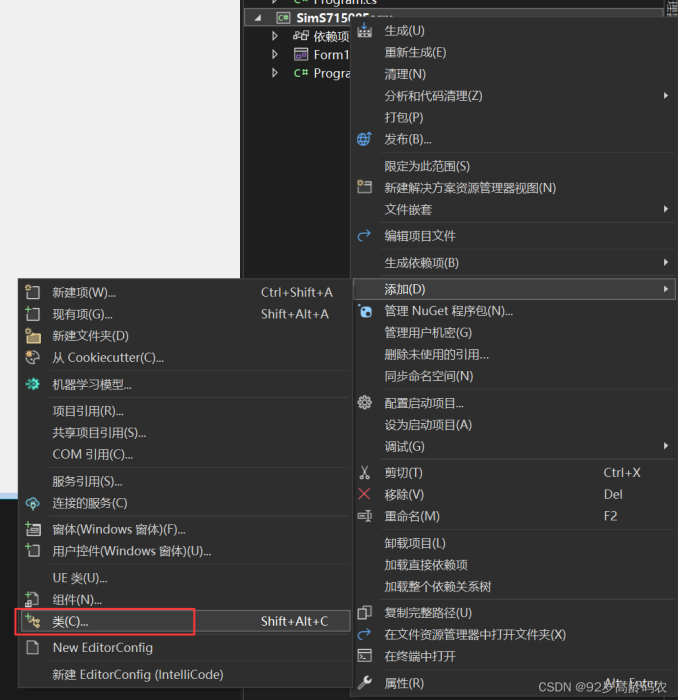

  1. 添加【类】
    在这里插入图片描述
  2. 命名为【PlcController】。
    在这里插入图片描述
  3. 添加单例模式的PLC控制对象。
using S7.Net;

namespace SimS71500Form
{
    public class PlcController
    {
        private static readonly PlcController myPlc = new PlcController();
        private Plc? plc;

        // 饿汉式单例模式的私有构造函数

        public static PlcController MyPlc
        {
            get { return myPlc; }
        }

		public async Task Connect(CpuType cpuType, string ipAddress, short rack, short slot)
		{
		    // 检查PLC是否为null或未连接
		    if (plc == null || plc.IsConnected == false)
		    {
		        try
		        {
		            // 创建Ping对象以检查PLC的可达性
		            Ping ping = new Ping();

		            // 使用异步方式发送Ping请求
		            PingReply reply = await ping.SendPingAsync(ipAddress);

		            // 如果Ping请求失败或PLC不可达，抛出异常
		            if (reply == null || reply.Status != IPStatus.Success)
		            {
		                throw new Exception("PLC通讯失败");
		            }

		            // 初始化PLC连接
		            plc = new Plc(cpuType, ipAddress, rack, slot);

		            // 异步方式打开PLC连接
		            await plc.OpenAsync();
		        }
		        catch (Exception ex)
		        {
		            // 处理连接错误并抛出异常
		            throw new Exception("PLC连接错误: " + ex.Message);
		        }
		    }
		}


        public void Disconnect()
        {
            // 断开PLC连接
            if (plc != null && plc.IsConnected)
            {
                plc.Close();
            }
        }

        public bool IsConnected
        {
            get
            {
                if (plc != null)
                {
                    return plc.IsConnected;
                }
                return false;
            }
        }
    }
}

3.2.3 窗体中的PLC控制类的调用

using S7.Net;

namespace SimS71500Form
{
    public partial class MainForm : Form
    {
        public MainForm()
        {
            InitializeComponent();
        }

        private void MainForm_Load(object sender, EventArgs e)
        {
            string[] cpuTypeArr = Enum.GetNames(typeof(CpuType));
            foreach (var item in cpuTypeArr)
            {
                cmbPLcType.Items.Add(item);
            }
        }

        private async void btnConnPlc_Click(object sender, EventArgs e)
        {
            try
            {
                // 使用异步方法，防止WinForm界面卡顿（假死）
                await MyPlc.Connect(
                      (CpuType)Enum.Parse(typeof(CpuType), cmbPLcType.Text),
                      txtPlcIp.Text,
                      Convert.ToInt16(cmbPlcRack.Text),
                      Convert.ToInt16(cmbPlcSlot.Text)
                      );
                if (MyPlc.IsConnected)
                {
                    txtConnLog.AppendText($"{DateTime.Now.ToString("yyyy-MM-dd HH:mm:ss")}  连接成功！\r\n");
                }
            }
            catch (Exception ex)
            {
                // 处理读取错误
                txtConnLog.AppendText($"{DateTime.Now.ToString("yyyy-MM-dd HH:mm:ss")}  {ex.Message}\r\n");
            }
        }

        private void btnDisConnPlc_Click(object sender, EventArgs e)
        {

            try
            {
                PlcController.MyPlc.Disconnect();
                if (PlcController.MyPlc.IsConnected == false)
                {
                    txtConnLog.AppendText($"{DateTime.Now.ToString("yyyy-MM-dd HH:mm:ss")}  断开成功！\r\n");
                }
            }
            catch (Exception ex)
            {
                // 处理读取错误
                txtConnLog.AppendText($"{DateTime.Now.ToString("yyyy-MM-dd HH:mm:ss")}  {ex.Message}\r\n");
            }
        }
    }
}

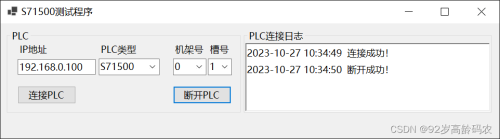

成功！运行效果如下图所示：
PLC连接运行效果

3.3 读写PLC指定地址功能

3.3.1 继续添加控件

需要注意的是，位偏移只有在类型为Bit时才会使用。

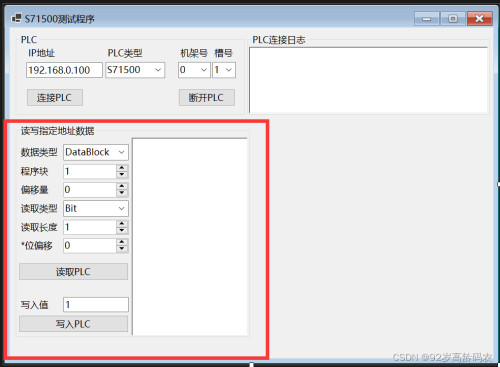

最终效果如下图所示：
添加读写指定地址的控件

3.3.2 增加读写反馈类

这个类的主要目的是提供统一的反馈结果，以便在与PLC通信的过程中更容易处理结果和错误。

具体来说，这个代码段定义了以下类和属性：
PLCResponce类:
IsSuccess：布尔属性，指示操作是否成功。默认值为false，可以在操作成功时将其设置为true。
ReaponceMsg：字符串属性，用于存储操作的响应消息。默认为空字符串，可以在操作完成后将其设置为相关消息。
ReadResponce类（继承自PLCResponce）:
Data：对象属性，用于存储从PLC读取的数据。这是一个通用属性，可以存储各种类型的数据，具体数据类型取决于从PLC读取的内容。
WriteResponce类（继承自PLCResponce）:
这个类没有额外的属性，它继承了IsSuccess和ReaponceMsg属性，用于表示写入操作的结果和响应消息。

这些类的作用是将PLC操作的结果进行封装，包括成功与否的状态以及相关的响应消息。这可以有助于系统更容易地处理与PLC的通信，以及提供一致的反馈格式，以便进一步的错误处理和日志记录等操作。在实际应用中，使用这些类来封装PLC读取和写入操作的结果，并根据需要检查IsSuccess属性来确定操作是否成功，并访问Data属性来获取读取的数据。

namespace SimS71500Form
{
    public class Responses
    {
        public class PLCResponce
        {
            public bool IsSuccess { get; set; } = false;
            public string ReaponceMsg { get; set; } = "";
        }

        /// <summary>
        /// 读取PLC后返回的数据结构
        /// </summary>
        public class ReadResponce : PLCResponce
        {
            public object? Data { get; set; }
        }

        /// <summary>
        /// 写入PLC后返回的数据结构
        /// </summary>
        public class WriteResponce : PLCResponce
        {

        }
    }
}

3.3.3 PLC控制类中增加读写操作

using static SimS71500Form.Responses;

/// <summary>
/// 读取指定地址的数据
/// </summary>
/// <param name="dataType">存储区域的数据类型</param>
/// <param name="dbArea">存储区域的地址</param>
/// <param name="startByteAdr">起始字节地址</param>
/// <param name="varType">要读取的变量类型</param>
/// <param name="varCount">变量的数量</param>
/// <param name="bitAdr">比特地址</param>
/// <returns></returns>
/// <exception cref="Exception"></exception>
public ReadResponce ReadVariable(DataType dataType, int dbArea, int startByteAdr, VarType varType, int varCount, byte bitAdr = 0)
{
    ReadResponce responce = new ReadResponce();
    try
    {
        if (plc == null || !plc.IsConnected)
        {
            responce.ReaponceMsg = "PLC未连接";
            return responce;
        }

        switch (varType)
        {
            case VarType.Bit:
                responce.Data = plc.Read(dataType, dbArea, startByteAdr, VarType.Bit, varCount, bitAdr);
                responce.IsSuccess = true;
                break;

            case VarType.Byte:
            case VarType.Word:
            case VarType.DWord:
            case VarType.Int:
            case VarType.DInt:
            case VarType.Real:
            case VarType.LReal:
                responce.Data = plc.Read(dataType, dbArea, startByteAdr, varType, varCount);
                responce.IsSuccess = true;
                break;

            case VarType.String:
                byte[] dataS = plc.ReadBytes(dataType, dbArea, 68, 256);
                int stringLen = dataS[1];
                string gbkString = Encoding.GetEncoding("GBK").GetString(dataS, 2, stringLen);
                responce.Data = gbkString;
                responce.IsSuccess = true;
                break;

            case VarType.S7String:
            case VarType.S7WString:
            case VarType.Timer:
            case VarType.Counter:
            case VarType.DateTime:
            case VarType.DateTimeLong:
                responce.ReaponceMsg = "未处理相关逻辑，请自行探索";
                break;
            default:
                break;
        }

        return responce;
    }
    catch (Exception ex)
    {
        // 处理读取错误
        responce.ReaponceMsg = "PLC读取错误: " + ex.Message;
        return responce;
    }
}

/// <summary>
/// 写入指定地址的数据
/// </summary>
/// <param name="dataType">存储区域的数据类型</param>
/// <param name="dbArea">存储区域的地址</param>
/// <param name="startByteAdr">起始字节地址</param>
/// <param name="varType">要读取的变量类型</param>
/// <param name="value">需要写入的值</param>
/// <param name="bitAdr">比特地址</param>
/// <returns></returns>
public WriteResponce WriteVariable(DataType dataType, int dbArea, int startByteAdr, VarType varType, string value, int bitAdr = -1)
{
    WriteResponce responce = new WriteResponce();

    try
    {
        if (plc == null || !plc.IsConnected)
        {
            responce.ReaponceMsg = "PLC未连接";
            return responce;
        }


        switch (varType)
        {
            case VarType.Bit:
                plc.Write(dataType, dbArea, startByteAdr, Convert.ToBoolean(value), bitAdr);
                responce.IsSuccess = true;
                break;

            case VarType.Byte:
                plc.Write(dataType, dbArea, startByteAdr, Convert.ToByte(value));
                responce.IsSuccess = true;
                break;

            case VarType.Word:
                plc.Write(dataType, dbArea, startByteAdr, Convert.ToUInt16(value));
                responce.IsSuccess = true;
                break;

            case VarType.DWord:
                plc.Write(dataType, dbArea, startByteAdr, Convert.ToUInt32(value));
                responce.IsSuccess = true;
                break;

            case VarType.Int:
                plc.Write(dataType, dbArea, startByteAdr, Convert.ToInt16(value));
                responce.IsSuccess = true;
                break;

            case VarType.DInt:
                plc.Write(dataType, dbArea, startByteAdr, Convert.ToInt32(value));
                responce.IsSuccess = true;
                break;

            case VarType.Real:
                plc.Write(dataType, dbArea, startByteAdr, Convert.ToSingle(value));
                responce.IsSuccess = true;
                break;

            case VarType.LReal:
                plc.Write(dataType, dbArea, startByteAdr, Convert.ToDouble(value));
                responce.IsSuccess = true;
                break;

            case VarType.String:
                // 编码为字节数组
                byte[] stringBytes = Encoding.GetEncoding("GBK").GetBytes(value);
                // 构建带控制信息的字节数组
                byte[] dataString = new byte[stringBytes.Length + 2]; // 加2是为了存储控制信息
                // 添加控制信息
                dataString[0] = 254; // 第一个字节固定为254
                dataString[1] = (byte)(stringBytes.Length); // 第二个字节表示字符长度
                // 复制字符串数据到字节数组
                Array.Copy(stringBytes, 0, dataString, 2, stringBytes.Length);
                // 将字节数组写入PLC
                plc.WriteBytes(dataType, dbArea, startByteAdr, dataString);
                responce.IsSuccess = true;
                break;

            case VarType.S7String:
            case VarType.S7WString:
            case VarType.Timer:
            case VarType.Counter:
            case VarType.DateTime:
            case VarType.DateTimeLong:
                responce.ReaponceMsg = "未处理相关逻辑，请自行探索";
                break;
            default:
                break;
        }

        return responce;
    }
    catch (Exception ex)
    {
        // 处理读取错误
        responce.ReaponceMsg = "PLC读取错误: " + ex.Message;
        return responce;
    }
}

3.3.4 窗体功能中调用PLC控制类的读写操作

private void btnReadPlc_Click(object sender, EventArgs e)
{
    ReadResponce responce = MyPlc.ReadVariable(
         (DataType)Enum.Parse(typeof(DataType), cmbDataType.Text),
         Convert.ToInt16(numDbArea.Value),
         Convert.ToInt16(numStartByteAdr.Value),
         (VarType)Enum.Parse(typeof(VarType), cmbVarType.Text),
         Convert.ToInt16(numVarCount.Value),
         Convert.ToByte(numBitAdr.Value)
        );
    if (responce == null)
    {
        txtReadWriteLog.AppendText($"{DateTime.Now.ToString("HH:mm:ss")}  读取失败！\r\n");
    }
    else if (responce.IsSuccess == false)
    {
        txtReadWriteLog.AppendText($"{DateTime.Now.ToString("HH:mm:ss")}  读取失败！{responce.ReaponceMsg}\r\n");
    }
    else
    {
        txtReadWriteLog.AppendText($"{DateTime.Now.ToString("HH:mm:ss")}  {responce.Data}\r\n");
    }

}

private void btnWritePlc_Click(object sender, EventArgs e)
{
    WriteResponce responce = MyPlc.WriteVariable(
        (DataType)Enum.Parse(typeof(DataType), cmbDataType.Text),
        Convert.ToInt16(numDbArea.Value),
        Convert.ToInt16(numStartByteAdr.Value),
        (VarType)Enum.Parse(typeof(VarType), cmbVarType.Text),
        txtInputData.Text,
        Convert.ToByte(numBitAdr.Value)
        );
    if (responce == null)
    {
        txtReadWriteLog.AppendText($"{DateTime.Now.ToString("HH:mm:ss")}  写入失败！\r\n");
    }
    else if (responce.IsSuccess == false)
    {
        txtReadWriteLog.AppendText($"{DateTime.Now.ToString("HH:mm:ss")}  写入失败！{responce.ReaponceMsg}\r\n");
    }
    else
    {
        txtReadWriteLog.AppendText($"{DateTime.Now.ToString("HH:mm:ss")}  写入成功！\r\n");
    }
}

运行效果如下图所示：
读写指定地址PLC运行结果

3.4 读写PLC自定义数据类型功能

3.4.1 增加有立体效果的自定义控件

既然数据类型都自定义了，那么控件也可以自定义一个。

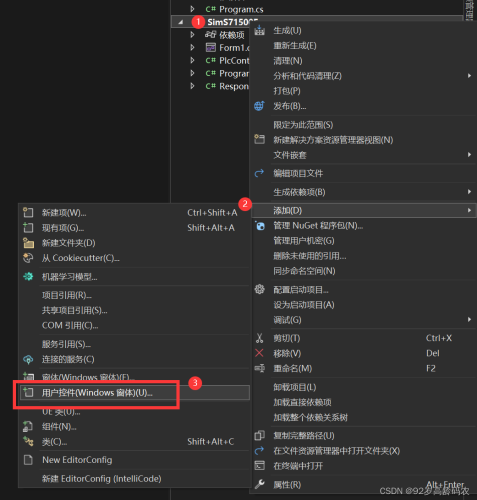

右击【项目】-【添加】-【用户控件】。
添加用户控件

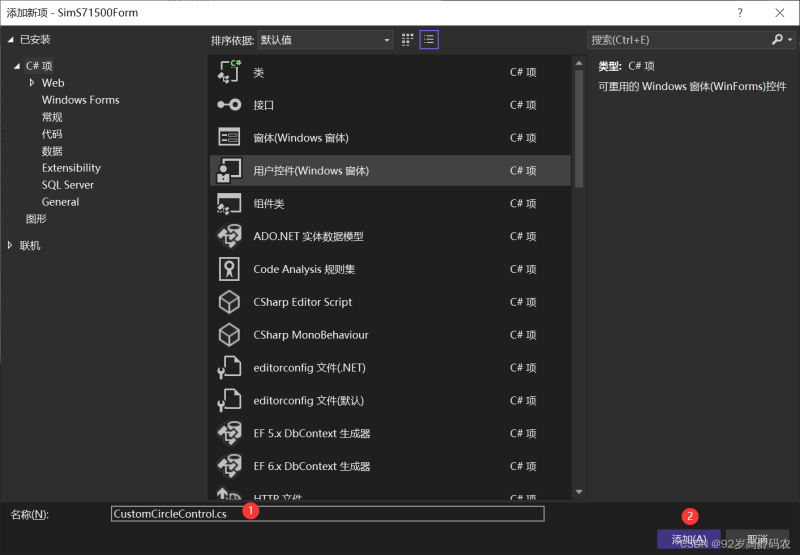

输入【名称】-【添加】。
添加新项

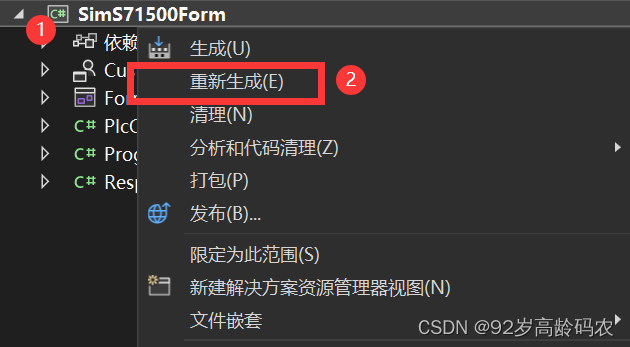

如果自定义控件类库没在工具箱出现，请右击【项目】-【重新生成】。
在这里插入图片描述
在自定义控件中添加代码。

using System.Drawing.Drawing2D;

namespace SimS71500Form
{
    public partial class CustomCircleControl : UserControl
    {
        private Color statusColor = Color.Gray;

        public Color StatusColor
        {
            get { return statusColor; }
            set
            {
                statusColor = value;
                Invalidate(); // 强制重新绘制以显示新的颜色
            }
        }

        public CustomCircleControl()
        {
            InitializeComponent();
            DoubleBuffered = true;
            Size = new Size(50, 50); // 设置控件的大小
        }

        protected override void OnPaint(PaintEventArgs e)
        {
            base.OnPaint(e);
            Color darkerColor = ControlPaint.Dark(statusColor, 0.2f); // 调整 0.2f 以控制加深的程度

            int circleDiameter = Math.Min(Width, Height) - 10;
            int circleX = (Width - circleDiameter) / 2;
            int circleY = (Height - circleDiameter) / 2;

            // 创建一个线性渐变画刷
            LinearGradientBrush gradientBrush = new LinearGradientBrush(
                new Rectangle(circleX, circleY, circleDiameter, circleDiameter),
                statusColor,   // 渐变起始颜色
                darkerColor, // 渐变结束颜色
                LinearGradientMode.ForwardDiagonal); // 斜向45度的渐变
            e.Graphics.FillEllipse(gradientBrush, circleX, circleY, circleDiameter, circleDiameter);

            // 创建一个灰色边框的画笔
            Pen borderPen = new Pen(Color.Gray, circleDiameter / 15);
            e.Graphics.DrawEllipse(borderPen, circleX, circleY, circleDiameter, circleDiameter);
        }
    }
}

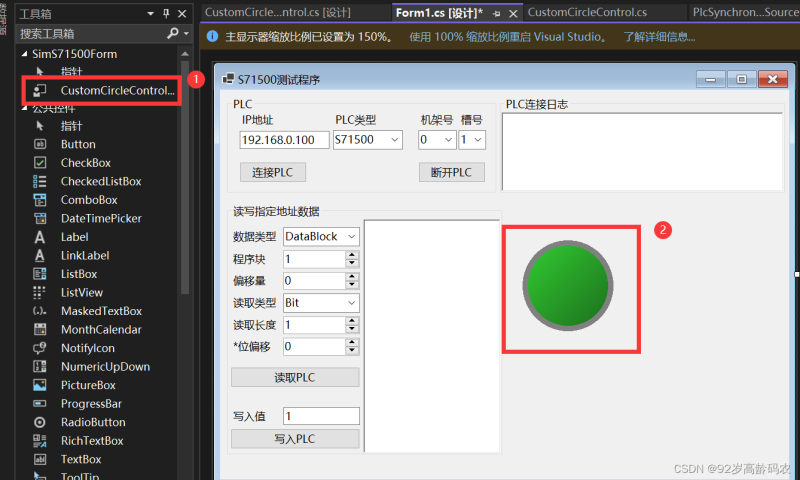

重新生成项目后，在工具栏中找到这个自定义控件，加入到窗体中。
添加自定义控件

3.4.2 继续添加其他控件

最后布局如下图所示。
注意：这里的自动读写的功能通过timer控件来实现。
继续添加其他控件

注意，timer控件需要设置如下属性，否则不会自动运行。
timer属性设置

3.4.3 添加自定义数据类型相应的对象

创建一个Device类，代码中进行了简化，只读取当前状态，其他信息可以自行补充。

using S7.Net;
using static SimS71500Form.Responses;

namespace SimS71500Form
{
    public abstract class Device
    {
        public Device(string name, int dbArea)
        {
            this.Name = name;
            this.dbArea = dbArea;
        }
        public int dbArea { get; private set; }
        public string Name { get; private set; }
        public uint TaskNumber { get; private set; }      // 任务号
        public short TaskStatus { get; private set; }     // 任务状态
        public short CurrentStatus { get; private set; }  // 当前状态
        public short FaultCode { get; private set; }     // 故障码

        public void SetCurrentStatus(short newStatus)
        {
            // 提供一个方法在外部更改 CurrentStatus
            this.CurrentStatus = newStatus;
        }

        // 抽象的 Read 方法，返回ReadResponce
        public abstract ReadResponce Read();

        // 抽象的 Write 方法，返回WriteResponce
        public abstract WriteResponce Write(short status);
    }

    public class Motor : Device
    {
        public Motor(string name, int dbArea) : base(name, dbArea)
        {

        }
        public bool MotorForward { get; private set; }   // 电机正转
        public bool MotorReverse { get; private set; }   // 电机反转

        public override ReadResponce Read()
        {
            ReadResponce responce = PlcController.MyPlc.ReadVariable(DataType.DataBlock, dbArea, 6, VarType.Int, 1);
            if (responce.IsSuccess && responce.Data != null)
            {
                SetCurrentStatus((short)responce.Data);
            }
            return responce;
        }

        public override WriteResponce Write(short status)
        {
            WriteResponce responce = PlcController.MyPlc.WriteVariable(DataType.DataBlock, dbArea, 6, VarType.Int, status.ToString());
            return responce;
        }

    }

    public class MobileDevice : Device
    {
        public MobileDevice(string name, int dbArea) : base(name, dbArea)
        {

        }
        public uint StartPosition { get; private set; }        // 起始位置
        public uint EndPosition { get; private set; }          // 终止位置
        public short CurrentCoordinate { get; private set; }   // 当前坐标

        public override ReadResponce Read()
        {
            ReadResponce responce = PlcController.MyPlc.ReadVariable(DataType.DataBlock, dbArea, 26, VarType.Int, 1);
            if (responce.IsSuccess && responce.Data != null)
            {
                SetCurrentStatus((short)responce.Data);
            }
            return responce;
        }

        public override WriteResponce Write(short status)
        {
            WriteResponce responce = PlcController.MyPlc.WriteVariable(DataType.DataBlock, dbArea, 26, VarType.Int, status.ToString());
            return responce;
        }


    }

}

3.4.5 窗体中自定义类的读写操作

Motor motor;
private void btnCreateMotor_Click(object sender, EventArgs e)
{
    motor = new Motor("电机001", 2);
}
private void btnReadMotor_Click(object sender, EventArgs e)
{
    if (motor != null)
    {
        ReadResponce responce = motor.Read();

        if (responce == null)
        {
            txtDeviceLog.AppendText($"{DateTime.Now.ToString("HH:mm:ss")}  {motor.Name}读取失败！\r\n");
        }
        else if (responce.IsSuccess == false)
        {
            txtDeviceLog.AppendText($"{DateTime.Now.ToString("HH:mm:ss")}  {motor.Name}读取失败！{responce.ReaponceMsg}\r\n");
        }
        else
        {
            if (motor.CurrentStatus == 0)
            {
                ledMotorState.StatusColor = Color.Gray;
            }
            else if (motor.CurrentStatus == 1)
            {
                ledMotorState.StatusColor = Color.LimeGreen;
            }
            else
            {
                ledMotorState.StatusColor = Color.Red;
            }
        }
    }
    else
    {
        txtDeviceLog.AppendText($"{DateTime.Now.ToString("HH:mm:ss")}  电机未创建！\r\n");
    }
}

MobileDevice mobileDevice;
private void btnCreateMobile_Click(object sender, EventArgs e)
{
    mobileDevice = new MobileDevice("一维移动设备001", 2);
}

private void btnReadMobile_Click(object sender, EventArgs e)
{
    if (mobileDevice != null)
    {
        ReadResponce responce = mobileDevice.Read();

        if (responce == null)
        {
            txtDeviceLog.AppendText($"{DateTime.Now.ToString("HH:mm:ss")}  {mobileDevice.Name}读取失败！\r\n");
        }
        else if (responce.IsSuccess == false)
        {
            txtDeviceLog.AppendText($"{DateTime.Now.ToString("HH:mm:ss")}  {mobileDevice.Name}读取失败！{responce.ReaponceMsg}\r\n");
        }
        else
        {
            if (mobileDevice.CurrentStatus == 0)
            {
                ledMobileDeviceState.StatusColor = Color.Gray;
            }
            else if (mobileDevice.CurrentStatus == 1)
            {
                ledMobileDeviceState.StatusColor = Color.LimeGreen;
            }
            else
            {
                ledMobileDeviceState.StatusColor = Color.Red;
            }
        }
    }
    else
    {
        txtDeviceLog.AppendText($"{DateTime.Now.ToString("HH:mm:ss")}  移动设备未创建！\r\n");
    }
}

bool bAutoReadMotor = false;
bool bAutoReadMobile = false;

private void timerReadWrite_Tick(object sender, EventArgs e)
{
    DateTime now = DateTime.Now;
    int data = now.Second % 3;
    if (bAutoReadMotor && motor != null)
    {
        btnReadMotor_Click(null, null);
        motor.Write((short)data);
    }
    if (bAutoReadMobile)
    {
        btnReadMobile_Click(null, null);
        data = 3 - data;
        mobileDevice.Write((short)data);
    }
}

private void btnAutoReadMotor_Click(object sender, EventArgs e)
{
    bAutoReadMotor = !bAutoReadMotor;
}

private void btnAutoReadMobile_Click(object sender, EventArgs e)
{
    bAutoReadMobile = !bAutoReadMobile;
}

其中，下面这两个变量用于分别控制自动读写的开关。只有开启的时候，才会自动进行读写。

bool bAutoReadMotor = false;
bool bAutoReadMobile = false;

下面这两行代码是直接调用点击按钮事件，减少重复的代码。

btnReadMotor_Click(null, null);
btnReadMobile_Click(null, null);

3.5 最终运行效果

自定义对象运行效果

总结

这篇文档提供了一个关于如何使用C#与西门子PLC进行通讯的详细指南。
文档包含了以下主要内容：

  • 数据类型对照表：列出了常见的PLC数据类型与C#数据类型的对应关系，以便确保在通信过程中数据的正确传递和解释。
  • C#读取PLC数据：解释了如何使用S7 Net Plus库来读取不同类型的数据从PLC，包括基本数据类型、大端存储和小端存储数据以及中文字符的处理。
  • C#写入PLC数据：介绍了如何使用S7 Net Plus库来写入不同类型的数据到PLC，包括字符串数据的处理。
  • 自定义数据类型：展示了如何在PLC中创建自定义数据类型，并演示了如何在C#中读取和写入这些自定义数据类型。
  • WinForm项目示例：提供了一个完整的WinForm项目示例，包括PLC连接测试、读写PLC指定地址、读写PLC自定义数据类型等功能。这个示例可以将前面学到的知识应用到一个实际项目中。

非常感谢您能坚持看到这里。
欢迎交流！

终，电气问曰：「何能及君耶？」答曰：「无他，唯手熟尔。」

C#与西门子PLC通讯——新手快速入门
Dotnet Technology Blog
01-21 4533
一日，吾遇一电气之士，闻其欲谋转开发之途，叹其敏而好学，故以吾之薄知相赠，遂有此记焉。本文基于C# .Net Core和西门子博图TIA Portal V17搭建。由于手边没有西门子PLC实物，所以采用S7-PLCSIM Advanced V4.0作为模拟PLC，以实现0成本完成通讯测试实例。整体架构示意图如下：注：网络架构中的IP地址可以根据自己的实际情况进行调整。这篇入门笔记解决了新手第一次上手实践时遇到的坑，并且有意忽略了实际项目中会遇到的逻辑交互和更多的数据格式问题。
C#与西门子PLC通讯——手搓S7通讯协议
Dotnet Technology Blog
01-21 3280
知其然，知其所以然。这篇文章，我们就尝试重复造一个轮子。通过对通讯协议的简要分析，我们能够更好地了解与西门子PLC是如何交互的。最后，我们就运用底层方法，使用Socket通讯将一个数组读取出来，再将数组反转之后写回PLC中。本篇文章算是《C#与西门子PLC通讯》的番外篇，扒开了S7 Net Plus的神秘外衣，一探底层逻辑，了解了PLC的交互行为和通讯原理。未来如果想要在一门新出的开发语言中加入相应的通讯库，那么这段篇博文就可以作为参考蓝本。当然，如果技术能力更高，还可以手写一个高并发的轻量级的通讯库。
10分钟搞定C#读取西门子PLC数据（S7协议+仿真实测）
最新发布
工控编程的博客
03-27 1269
网上教程总爱堆砌概念，真正有用的代码却藏得深。或者代码堆积很多，核心知识被云里雾里的隐藏的代码堆中，让读者难以理解。本文直击核心，用最少代码实现C#通过S7协议读取PLC数据，无需真实PLC，用西门子PLCSIM Adv仿真器即可复现。为什么值得看？✅ 剔除冗余理论，只留必要代码+关键参数✅ 基于仿真环境，无硬件也能实战✅ 代码即拷即用，注释精准到每一行。
c#与西门子plc通讯
热门推荐
qq_53217825的博客
09-12 1万+
前言：示例所用工具为博途v15+advanced v5.0+s7netplus。 写这个是因为网络上对于plc方面的介绍实在太少了，而且信息都很分散。作为初学者在这里走了太多弯路。所以记录一下。以及中间一些常见的bug和需要注意的地方 由于写的比较细，所以会很长。
C#中连接西门子PLC
qiudalaozhifian的博客
07-21 1054
西门子的PLC有着自己的通讯协议，可以在C#中下载组件，S7.Net来完成西门子的通讯
C#与西门子PLC通讯-熟手快速入门-源码
10-27
这个资源分享了如何使用C#与西门子PLC进行通讯，通过S7 Net Plus库实现了这一功能。 主要使用了C#和.NET Core技术，同时需要借助TIA Portal V17和PLCSIM Advanced V4来进行模拟测试。 关键特点是它采用了异步编程...
C#与西门子PLC通讯——高手快速入门
Dotnet Technology Blog
01-21 1513
又过三日，斯电气之士志在不凡，再请吾赐以开发之微言，吾思之经久，遂书笔记一篇，以赞其志。本文基于C# .Net Core和西门子博图TIA Portal V17搭建。由于手边没有西门子PLC实物，所以采用S7-PLCSIM Advanced V4.0作为模拟PLC，以实现0成本完成通讯测试实例。本文将以一个自动化立体车库作为案例入手，完成基于领域驱动设计（DDD）的项目设计。使用Entity Framework Core实现对车辆信息的数据库访问。在/// 位置id[Key]set;
C#与西门子PLC通讯-高手快速入门-源码
11-29
这个资源分享了如何使用C#与西门子PLC进行通讯，通过S7 Net Plus库实现了这一功能。 主要使用了C#和.NET Core技术，同时需要借助TIA Portal V17和PLCSIM Advanced V4来进行模拟测试。 项目以一个自动化立体车库作为...
C# 上位机和西门子plc通讯
Hyg99e的博客
01-08 2405
在现代工业自动化领域中，C#上位机与PLC（可编程逻辑控制器）的通讯扮演着至关重要的角色。作为控制中心的上位机，需要实时监控和控制PLC，以确保生产线的顺畅运行。这一通讯过程不仅要求稳定可靠，还需适应各种复杂的工业环境。C#作为一种功能强大的编程语言，其在工业自动化领域的应用日益广泛。利用C#，开发者可以构建高效、灵活的上位机程序，实现与PLC的无缝通讯。然而，要实现这一目标，选择合适的通讯协议和工具至关重要。
C#和PLC通信
10-11
可以正常用（C#写的欧姆龙PLC通讯程序）
C#实现与PLC通讯
03-15
C#实现与西门子PLC串行通讯,分析了PLC与PC的数据格式的差异，然后给出了PC与PLC之间的串行通讯协议和通讯流程
C#直接读写西门子PLC类库——S7.net
02-28
C#基于.net直接访问西门子PLC的类库——S7.net，可以实现西门子200含Smart、300、1200、1500寄存器地址的直接读写操作
C#连接控制西门子PLC
05-26
C#连接控制西门子PLC，读写不同区的数据，内部还包含说明文档 详见博客：https://blog.csdn.net/HorseRoll/article/details/124983408
C#读写西门子PLC实例
01-10
C#读写西门子PLC实例源码，实现读写西门子PLC。源码可修改，调试，此程序源码仅供开发爱好者调试运行，不可用于商务开发。
记录｜C#连接PLC通讯
技术小白=-=的博客
07-15 5790
记录了如何用C#进行PLC连接。主要通过S7.NET的方式。
西门子plc和c#通讯类库
09-05
关于西门子PLC和C#通讯的类库，您可以使用西门子官方提供的S7.Net类库进行通讯。S7.Net是一个基于C#开发的开源库，可以实现与西门子PLC进行通信。您可以通过S7.Net库来读取和写入PLC的数据。 要使用S7.Net库，请按照以下步骤进行操作： 1. 首先，您需要在您的C#项目中引用S7.Net库。可以通过NuGet包管理器或手动下载并添加到项目引用中。 2. 在您的代码中，使用以下命名空间导入S7.Net库： ``` using S7.Net; ``` 3. 创建一个S7.Net库的实例，并指定PLC的网络地址和机架号以及插槽号。例如： ``` using (var plc = new Plc(CpuType.S71200, "192.168.0.1", 0, 2)) { // 连接到PLC plc.Open(); // 读取数据 var result = plc.Read("DB1.DBD2"); // 写入数据 plc.Write("DB1.DBD2", 123.45); // 关闭连接 plc.Close(); } ``` 4. 使用Plc对象的Read和Write方法来读取和写入PLC的数据。可以使用地址字符串来指定要读取或写入的数据。例如，"DB1.DBD2"表示读取或写入DB1数据块的第2个双字节的数据。 请注意，使用S7.Net库进行PLC通信需要您具备一定的PLC编程和网络知识。确保您已正确配置PLC的网络设置，并具备正确的访问权限。 希望这些信息能对您有所帮助！如有其他问题，请随时提问。
评论 13
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
