软考144-下午题-【试题三】：UML图-类图、用例图

一、分值与目标

题型：问题一~问题三（扩展/UML——>设计模式）

二、UML基础知识回顾

2-1、关系

UML中有四种关系：依赖、关联、泛化、实现。

1、关联

关联是一种结构关系，它描述了一组链，链是对象之间的连接。

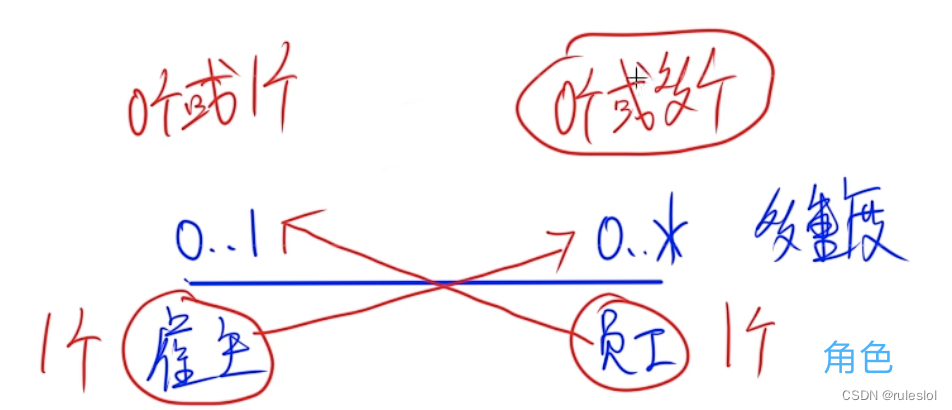

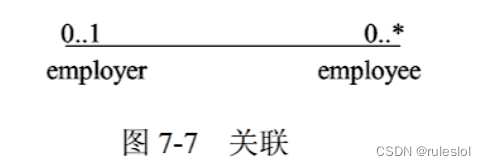

无向边。在关联上可以标注重复度 (Multiplicity) 和角色 (Role)。

示例：

①、聚集

聚集，是一种特殊类型的关联，它描述了整体和部分间的结构关系。

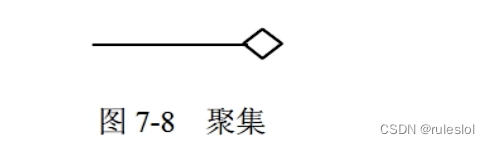

关联和聚集的图形化表示如图所示。

聚集可以分为：聚合、组合。

聚合：

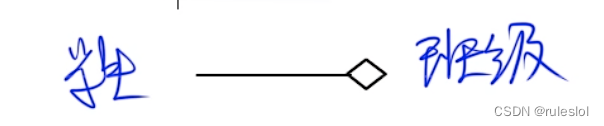

整体和部分之间，生命周期不同：整体消失，部分存在。如：

组合：

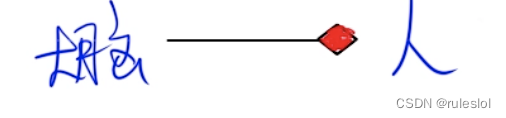

整体和部分之间，生命周期相同：整体消失，部分消失。如：

2、泛化

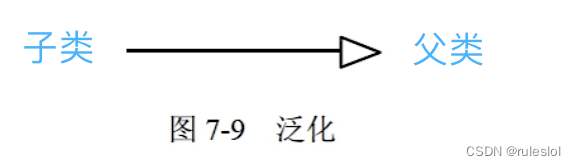

泛化是一种特殊/一般关系，特殊素 (子元素) 的对象可替代一般元素(父元素) 的对象。用这种方法，子元素共享了父元素的结构和行为。在图形上，把一个泛化关系画成一条带有空心箭头的实线，它指向父元素，如图所示：

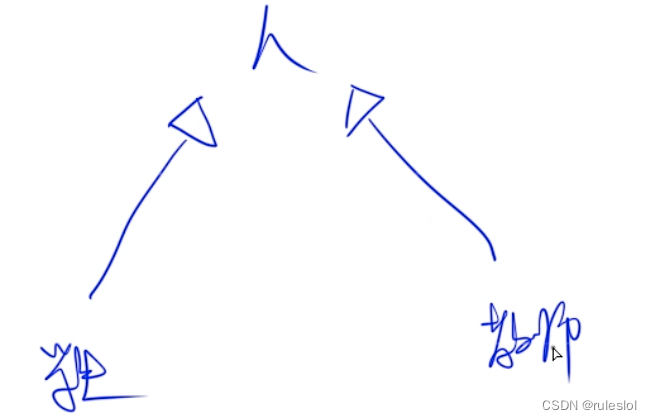

示例：

3、实现（考的少）

实现是类元之间的语义关系，其中一个类元指定了由另一个类元保证执行的契约。在两种情况下会使用实现关系：

• 一种是在接口和实现它们的类或构件之间；
• 另一种是在用例和实现它们的协作之间。

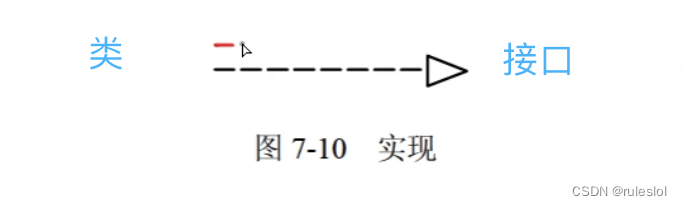

在图形上，把一个实现关系画成一条带有空心箭头的虚线，如图所示：

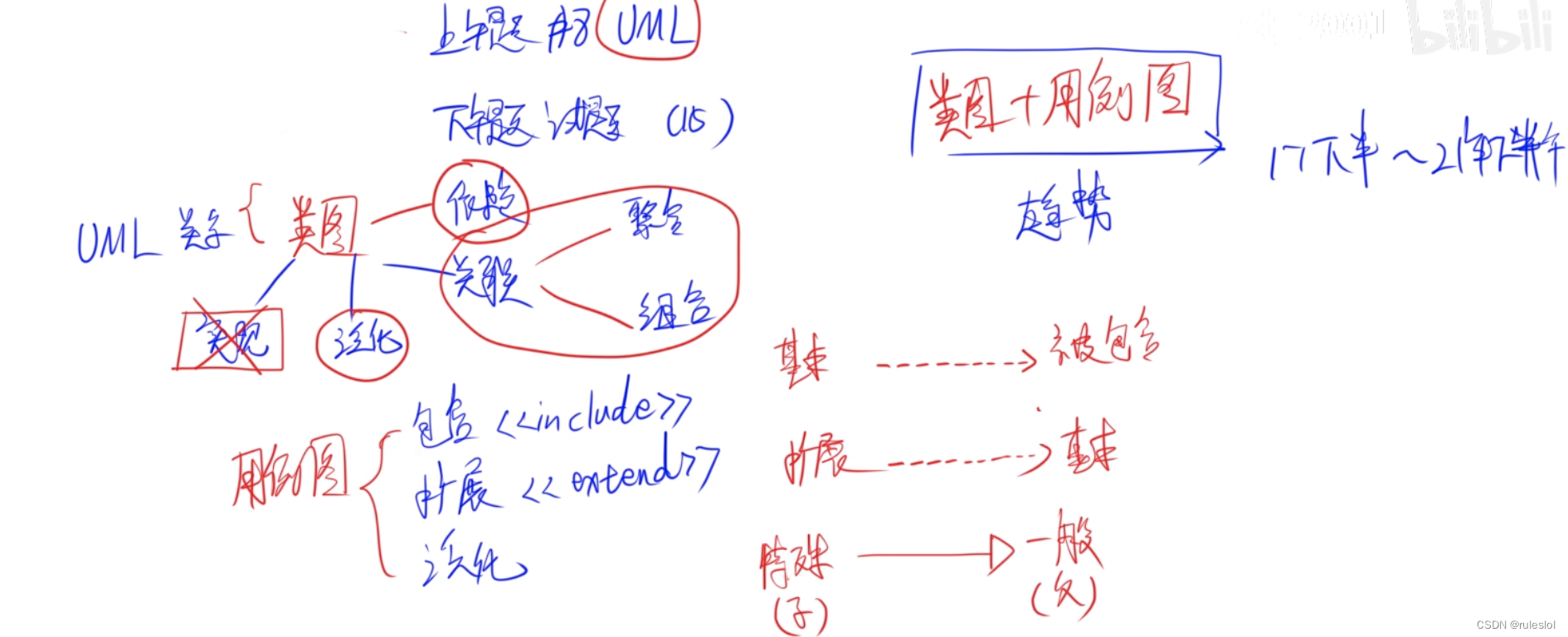

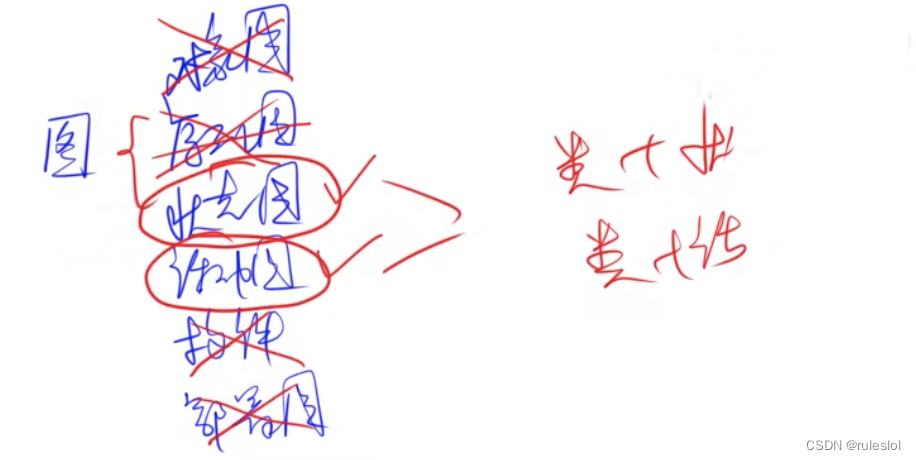

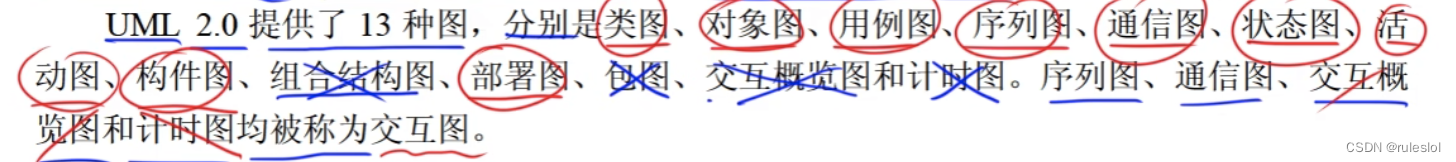

2-2、UML中的图

1、类图（静态）

类图的基本定义：软考70-上午题-【面向对象技术2-UML】-UML中的图1-CSDN博客

2、用例图（静态）

用例图的基本定义：软考71-上午题-【面向对象技术2-UML】-UML中的图2-CSDN博客

三、真题

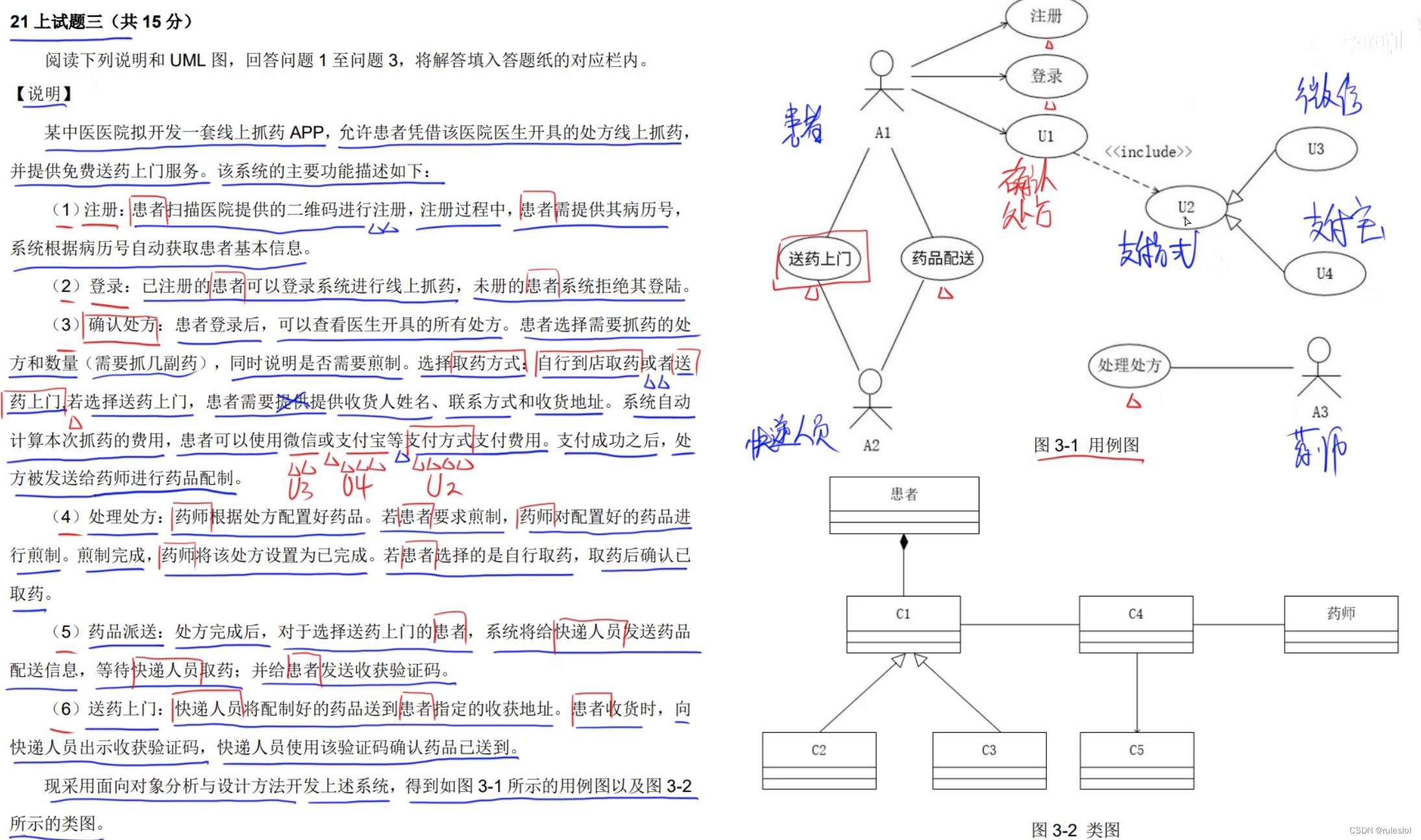

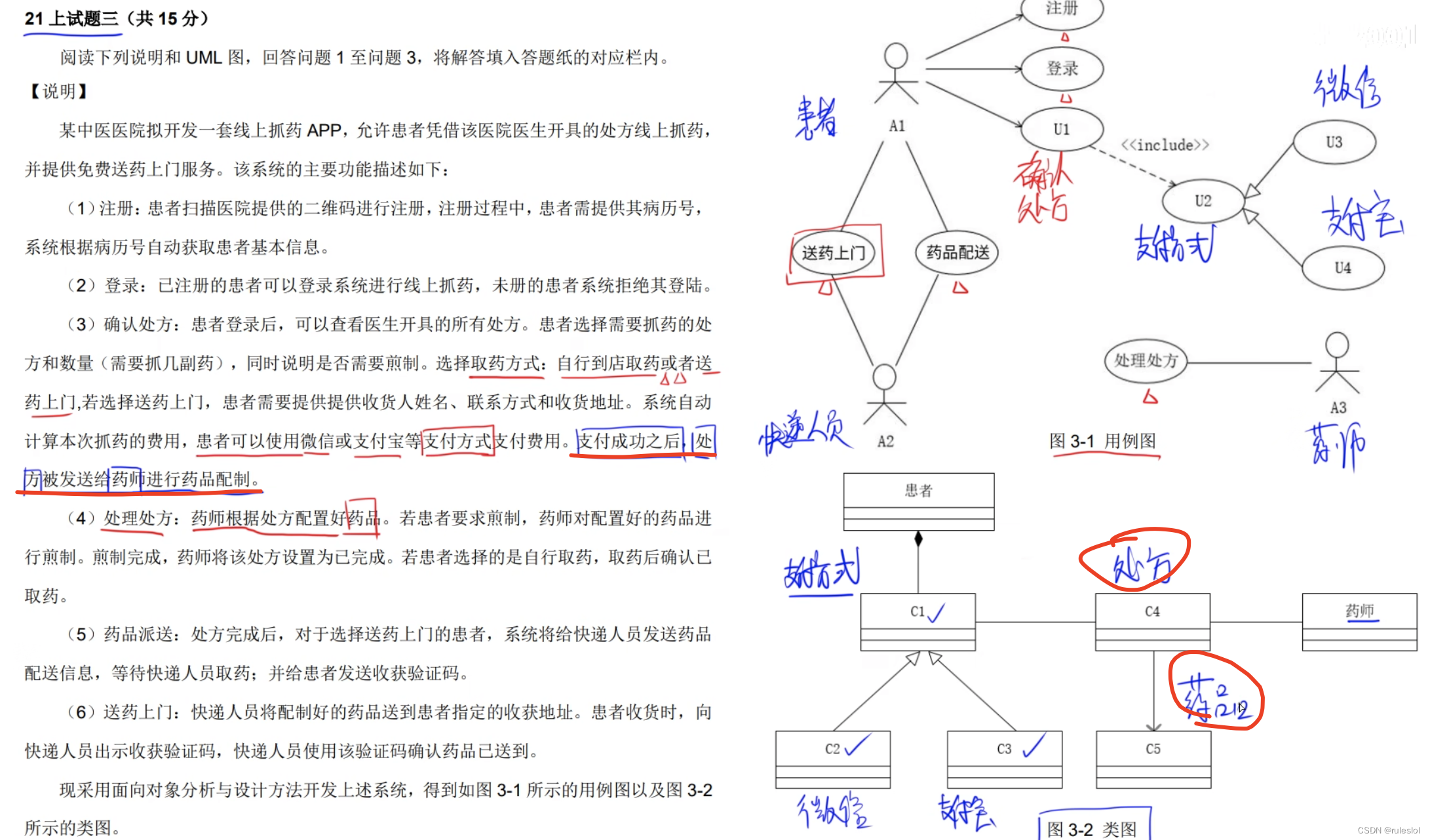

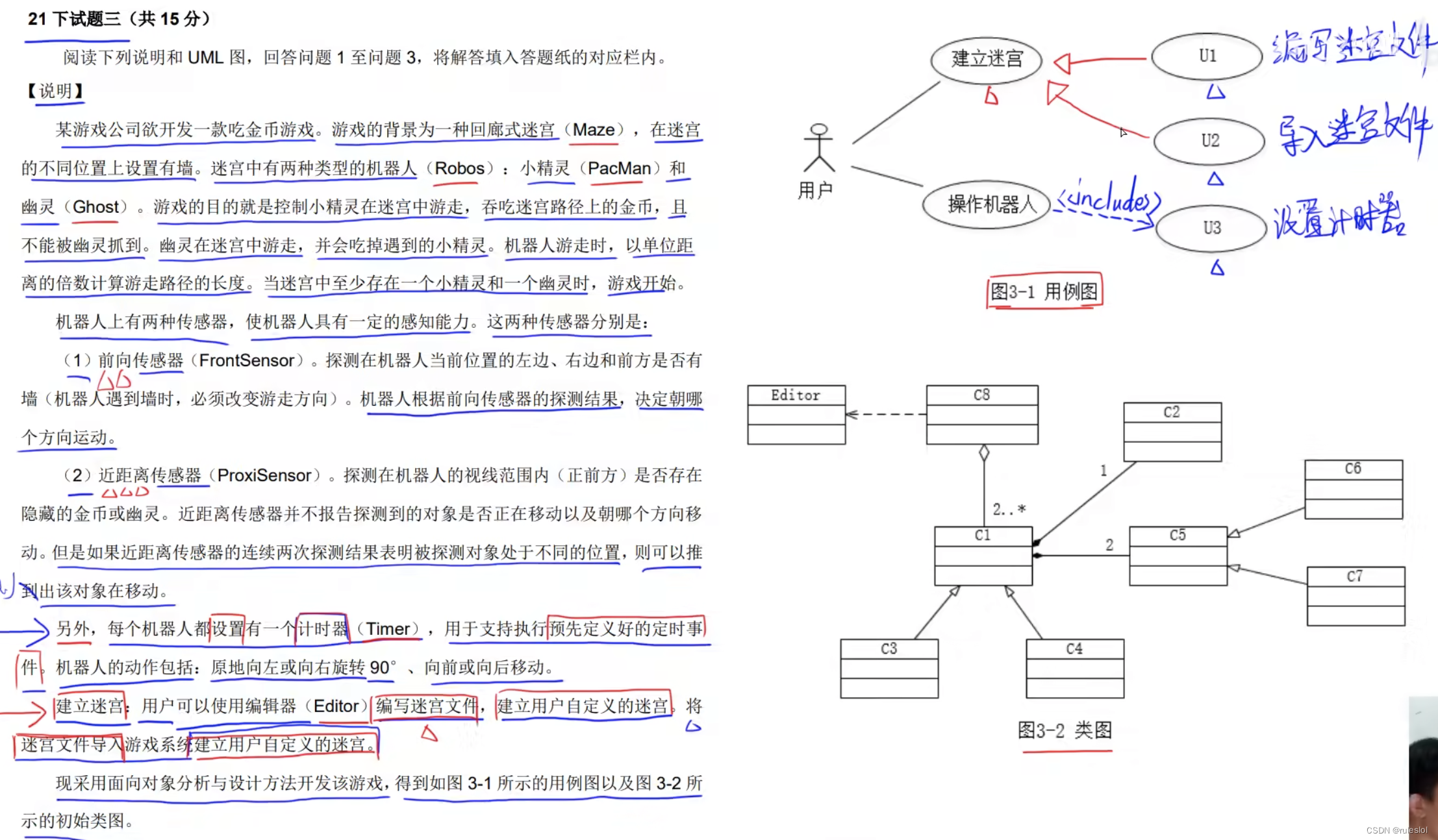

真题1：

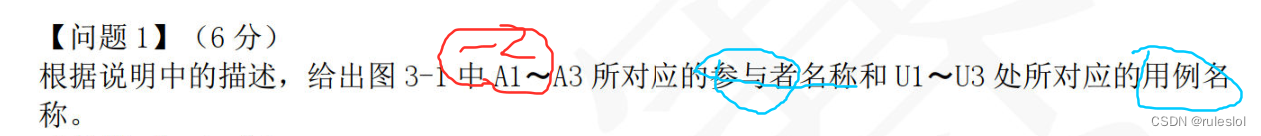

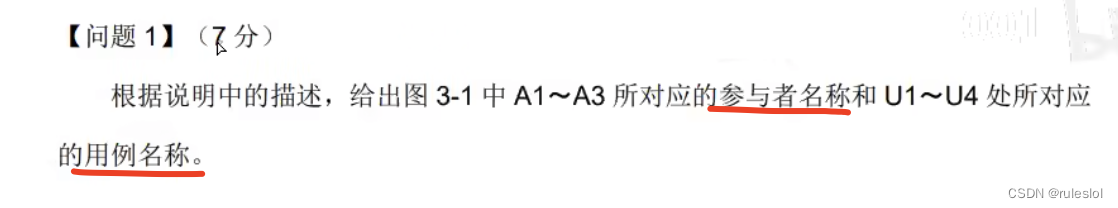

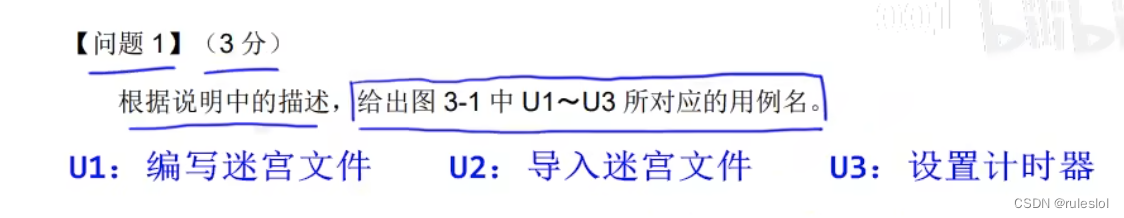

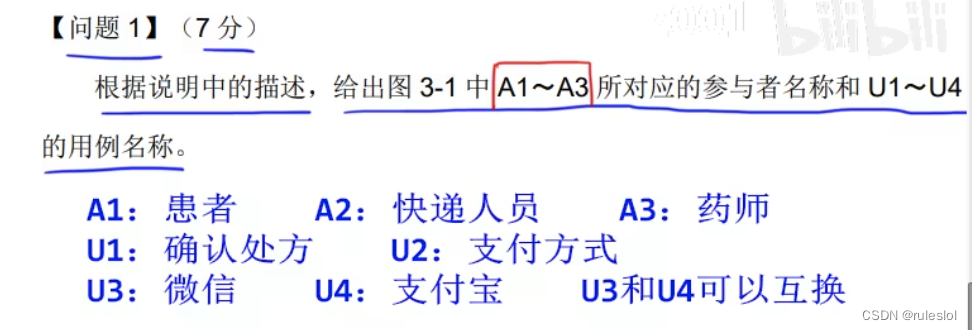

3-1、【问题一】：写出用例名/参与者名

用例，可以理解为参与者（用户）的行为。

示例：

真题：

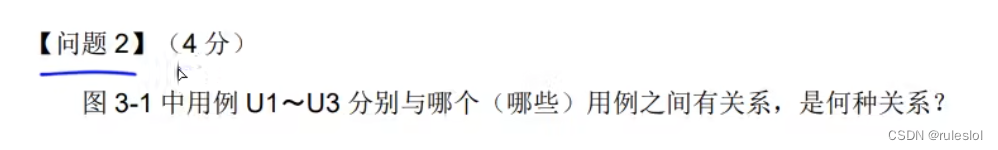

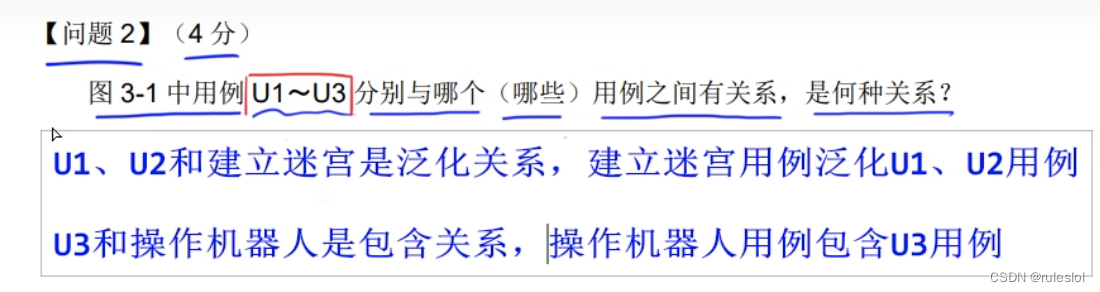

3-2、【问题二】：写出用例关系

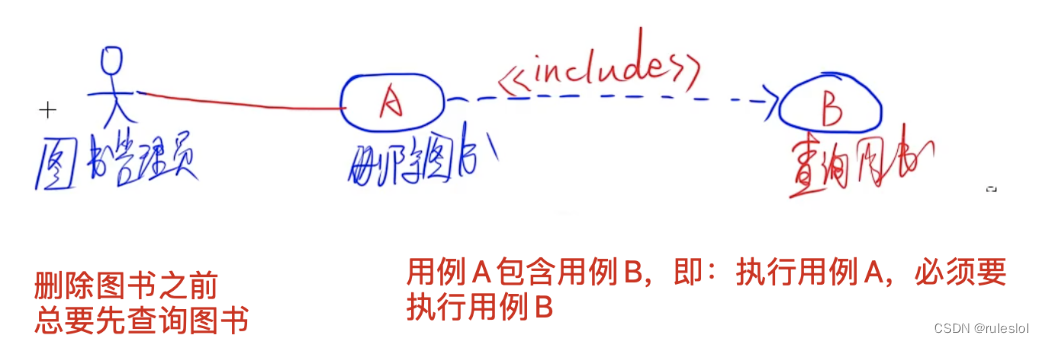

用例和用例之间有三种关系：

• 包含

• 扩展（一个用例执行时，可能会发生一些特殊的情况，或者可选的情况）
• 泛化（一般/特殊）

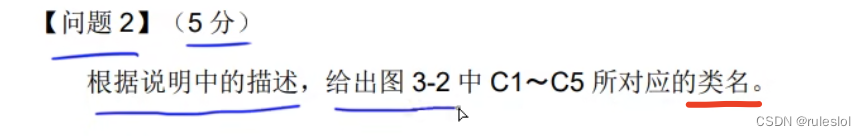

3-3、【问题三】：写出类名

做题技巧：

在说明中找英文，一个英文对应一个类名。

泛化的箭头是突破口！

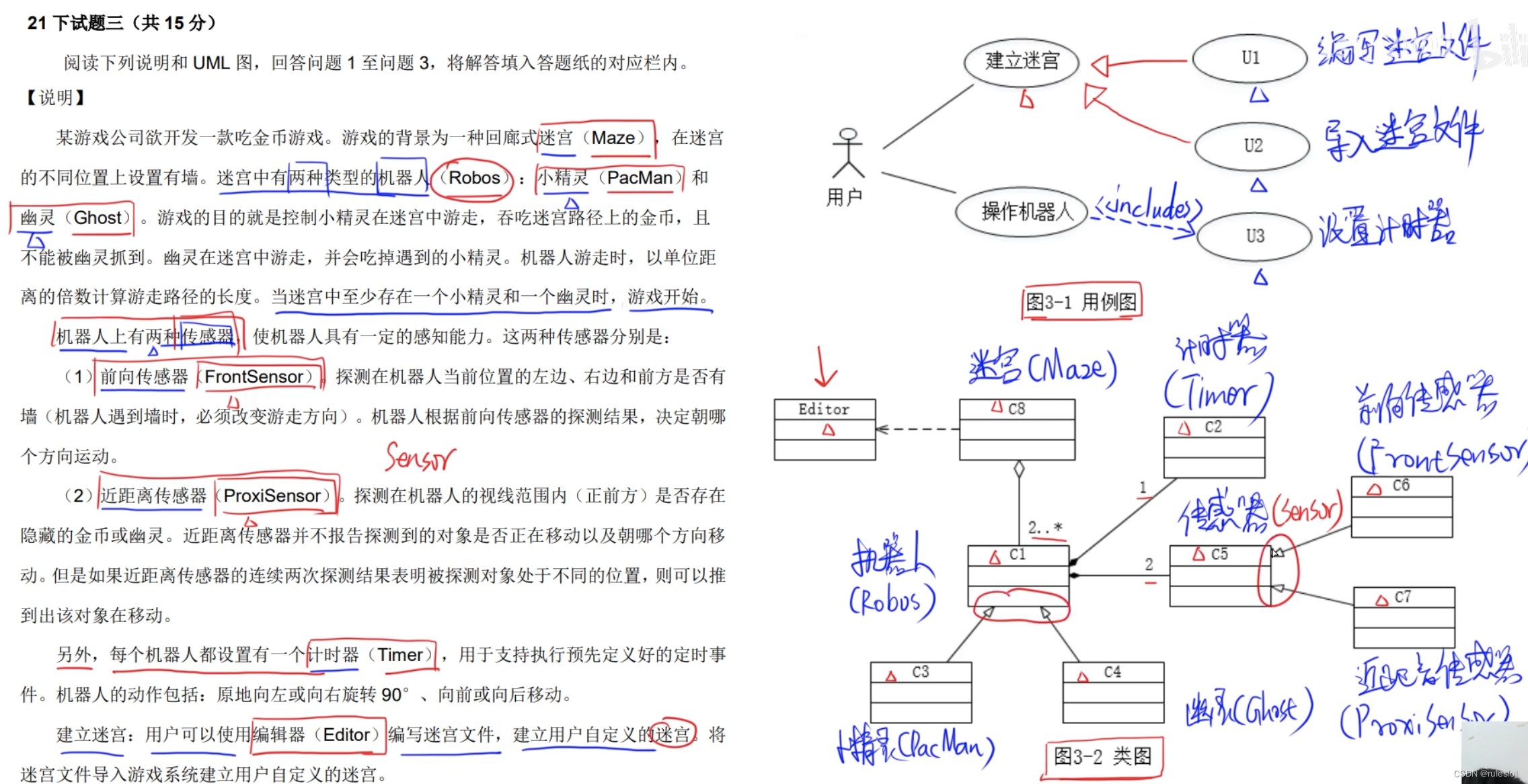

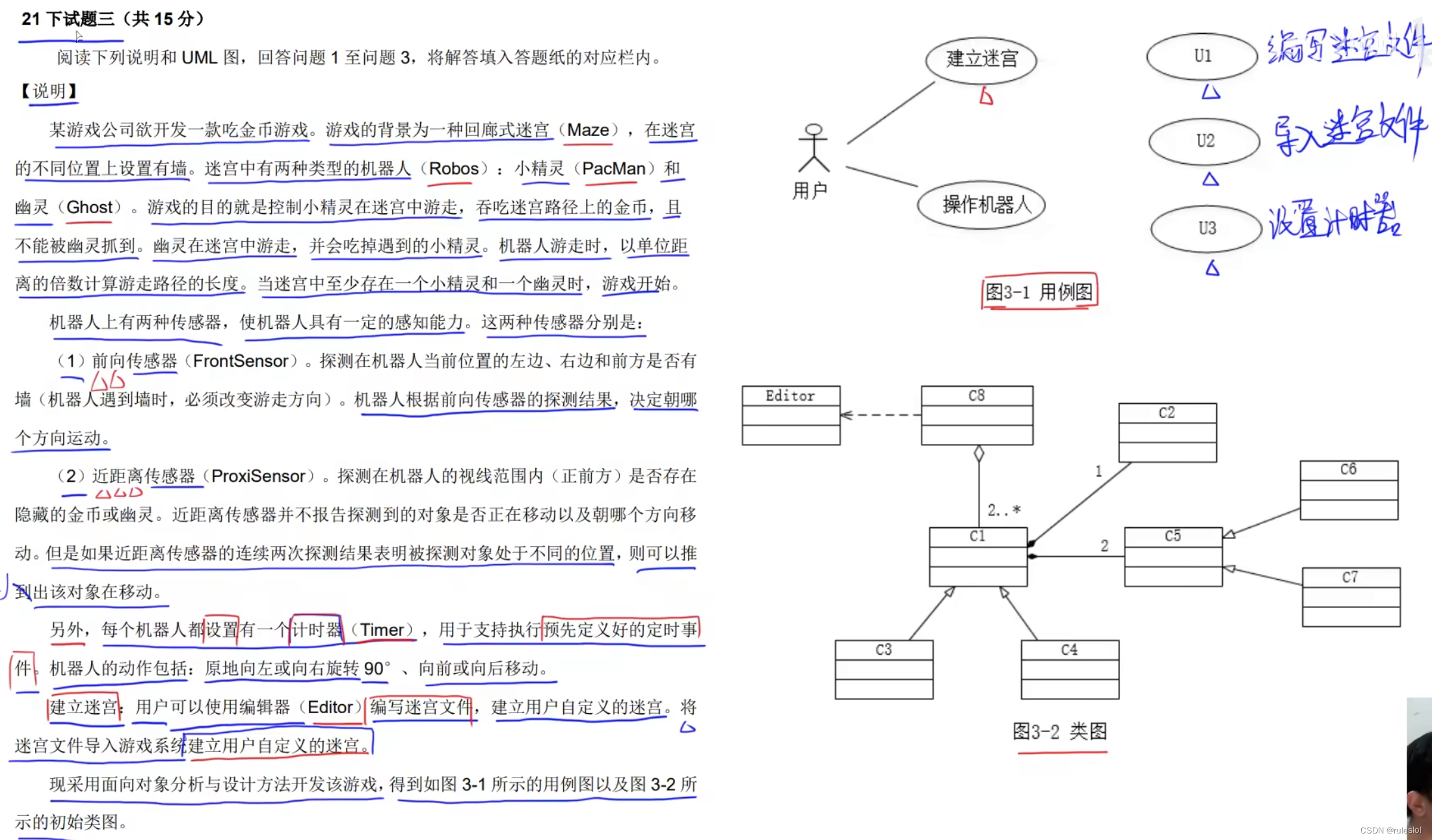

真题2：

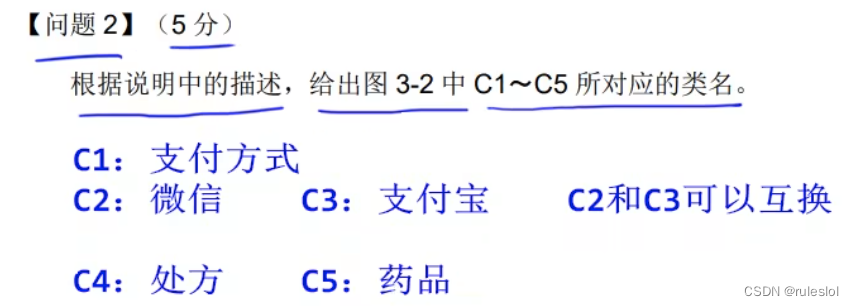

【问题一】：

做题技巧—参与者名称的确定：

因为用户与用例（行为）关联，所以，可以根据用例来得到用户的名称。

【问题二】：

【问题三】：

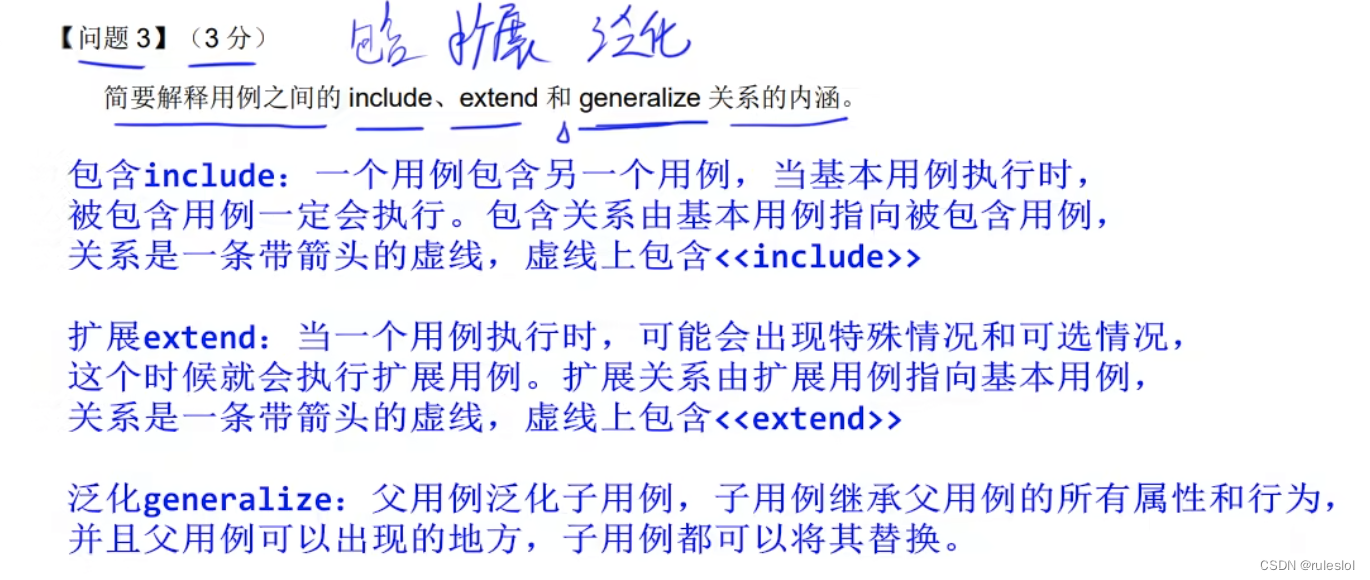

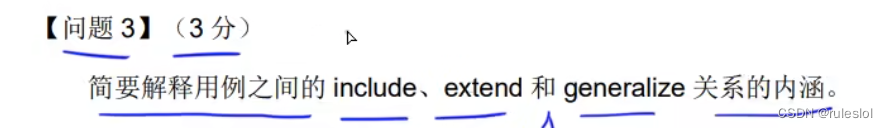

包含、扩展、泛化

此类题目，可以先写每个联系的定义：
