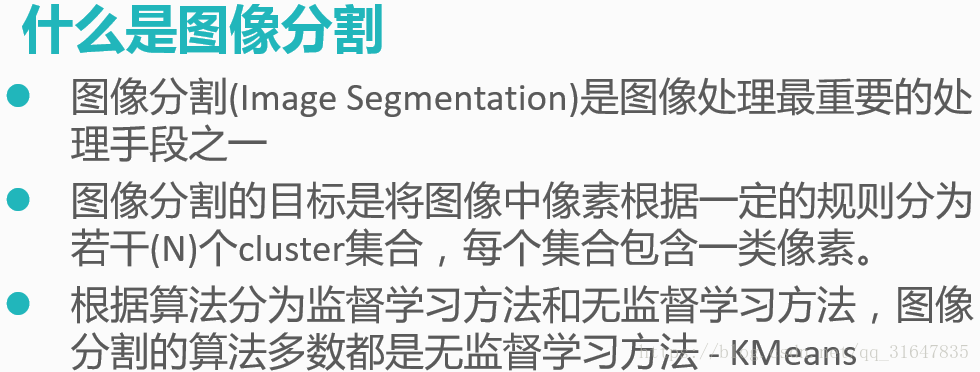

opencv笔记三十四（基于分水岭变换的图像分割，核心操作：去噪声）watershed(t1, t4);t1为CV_8UC3, t4为CV_32SC1，元素为黑色背景为白色





API：（参考https://blog.csdn.net/qq_18343569/article/details/47972245）

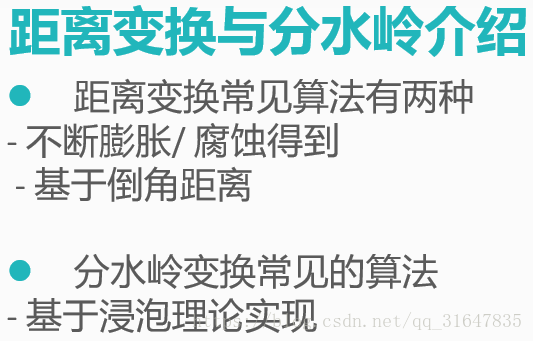

distanceTransform函数

函数的作用：

主要用于计算非零像素到最近零像素点的最短距离。一般用于求解图像的骨骼

函数调用形式：

C++: void distanceTransform(InputArray src, OutputArray dst, int distanceType, int maskSize)

参数详解：

InputArray src：输入的图像，一般为二值图像

 OutputArray dst：输出的图像

int distanceType：所用的求解距离的类型、

It can be DIST_L1, DIST_L2 , or  DIST_C

mask_size  距离变换掩模的大小，可以是 3 或 5. 对 DIST_L1 或 DIST_C 的情况，参数值被强制设定为 3, 因为 3×3 mask 给出 5×5 mask 一样的结果，而且速度还更快。



mask

用户自定义距离情况下的 mask。 在 3×3 mask 下它由两个数(水平/垂直位量，对角线位移量）组成， 5×5 mask 下由三个数组成(水平/垂直位移量，对角位移和 国际象棋里的马步(马走日))



函数 cvDistTransform 二值图像每一个象素点到它最邻近零象素点的距离。对零象素，函数设置 0 距离，对其它象素，它寻找由基本位移（水平、垂直、对角线或knight's move，最后一项对 5×5 mask 有用）构成的最短路径。 全部的距离被认为是基本距离的和。由于距离函数是对称的，所有水平和垂直位移具有同样的代价 (表示为 a ), 所有的对角位移具有同样的代价 (表示为 b), 所有的 knight's 移动具有同样的代价 (表示为 c). 对类型 CV_DIST_C 和 CV_DIST_L1，距离的计算是精确的，而类型 CV_DIST_L2 (欧式距离) 距离的计算有某些相对误差 (5×5 mask 给出更精确的结果), OpenCV 使用 [Borgefors86] 推荐的值：

CV_DIST_C (3×3):

a=1, b=1

CV_DIST_L1 (3×3):

a=1, b=2

CV_DIST_L2 (3×3):

a=0.955, b=1.3693

CV_DIST_L2 (5×5):

a=1, b=1.4, c=2.1969

下面用户自定义距离的的距离域示例 (黑点 (0) 在白色方块中间）: 用户自定义 3×3 mask (a=1, b=1.5)

4.5	4	3.5	3	3.5	4	4.5
4	3	2.5	2	2.5	3	4
3.5	2.5	1.5	1	1.5	2.5	3.5
3	2	1	0	1	2	3
3.5	2.5	1.5	1	1.5	2.5	3.5
4	3	2.5	2	2.5	3	4
4.5	4	3.5	3	3.5	4	4.5

用户自定义 5×5 mask (a=1, b=1.5, c=2)

4.5	3.5	3	3	3	3.5	4.5
3.5	3<
