（二）FME在实景三维单体化建模中的应用分析

一、引言

        实景三维单体化建模作为一种重要的地理信息处理技术，近年来受到了越来越多的关注。随着科技的发展和社会的进步，对于地理信息数据的需求也变得越来越迫切。实景三维单体化建模技术可以帮助我们更真实地模拟和理解地球表面的情况，为城市规划、资源管理、文化遗产保护等领域的决策提供重要的支持。因此，研究如何有效地进行实景三维单体化建模，具有重要的理论和实践意义。

        本论文旨在探讨FME软件在实景三维单体化建模中的作用和价值。FME作为一种功能强大的数据转换和处理工具，具有丰富的功能和灵活性，能够有效地处理各种地理信息数据，提高建模效率和精度。通过研究FME在实景三维单体化建模中的应用，可以为实践提供有效的技术支持，推动该领域的发展和应用。

二、实景三维单体化建模概述

1. 三维建模的概念和方法

   实景三维单体化建模是指通过地理信息数据和遥感影像等信息，对现实世界中的建筑物、地形地貌等进行精确、立体的建模过程。其基本方法包括数据采集、数据处理、模型构建等步骤。数据采集阶段主要通过航拍、激光扫描等技术获取现实世界的地理信息数据；数据处理阶段包括数据清洗、格式转换等操作，以准备建模所需的数据；模型构建阶段则利用专业建模软件对数据进行处理，生成真实、精确的三维模型。

2. 实景三维建模的定义和特点

   实景三维建模是指基于真实世界的地理信息数据构建的三维模型，其特点是具有真实性强、信息丰富、逼真度高等优点。与虚拟三维建模相比，实景三维建模更加真实和可靠，能够准确地反映现实世界的情况，为各种应用提供更为可靠的基础数据。实景三维建模的主要应用领域包括城市规划、建筑设计、文化遗产保护、虚拟现实等。

3. 实景三维单体化建模的重要性和挑战

   实景三维单体化建模能够更真实地模拟现实世界中的建筑物和场景，提高建模的真实性和逼真度。可以提供更为精细和准确的建筑物信息，支持对建筑物的精细化分析和研究，为城市规划、建筑设计、文化遗产保护等领域的应用提供了重要的数据支持，促进相关行业的发展和应用。

三、FME基本概念和原理

        FME（Feature Manipulation Engine）是一种功能强大的数据转换和处理工具，旨在解决不同格式和结构的数据之间的转换和集成问题，支持四五百种不同格式的数据批量处理，包括矢量数据、栅格数据、表格数据等，能够实现不同格式和结构数据之间的无缝转换和集成。

在三维建模领域，FME具有以下优势和特点：

多格式数据处理：FME能够处理多种不同格式的三维地理信息数据，包括点云数据、CAD数据、GIS数据等，实现数据之间的转换和集成。

数据清洗和处理：FME提供了丰富的数据清洗和处理功能，能够对原始数据进行清洗、过滤和修复，提高数据的质量和准确度。

空间数据分析：FME拥有强大的空间数据分析功能，能够对三维地理信息数据进行空间分析和处理，为建模提供了必要的空间分析支持。

自定义数据处理逻辑：FME支持用户编写自定义的数据处理逻辑，实现特定的数据处理和转换操作，满足不同场景下的建模需求。

自动化流程：FME支持批量处理和自动化流程，能够对大量数据进行快速处理和转换，提高建模效率，减少人工操作和时间成本。

四、案例分析

本文截取实际生产项目中的案例，简述使用FME实现批量单体化建模的基本流程。

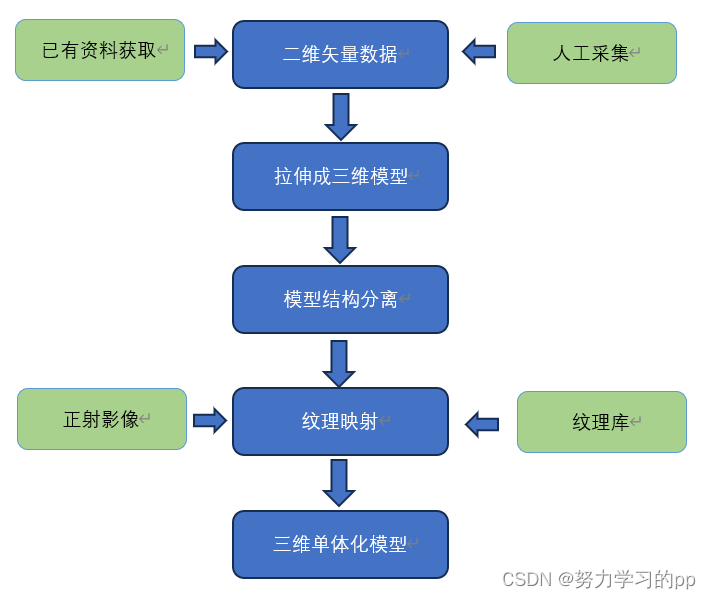

总体流程图如下：

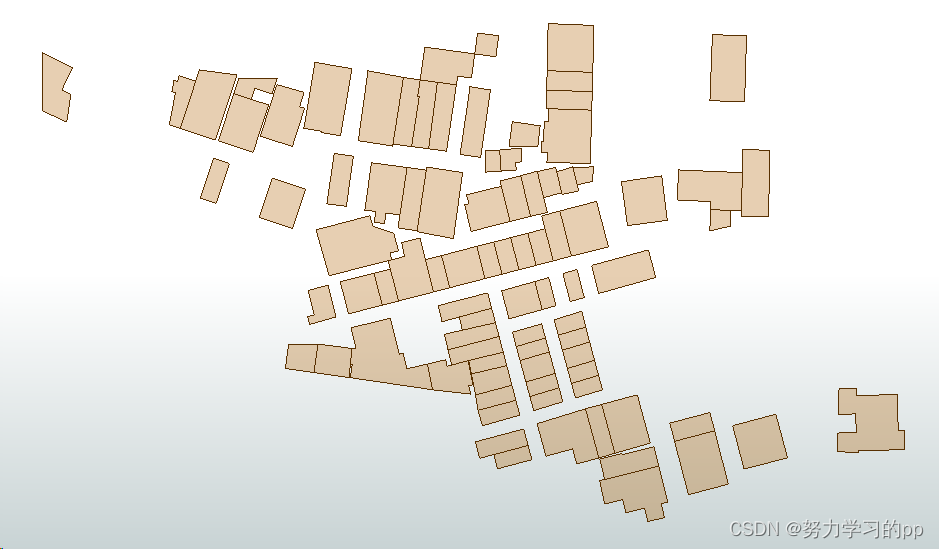

1、二维矢量数据获取。

可以从已有的实体数据获取，或者可以基于正射影像人工采集建筑物顶部轮廓。

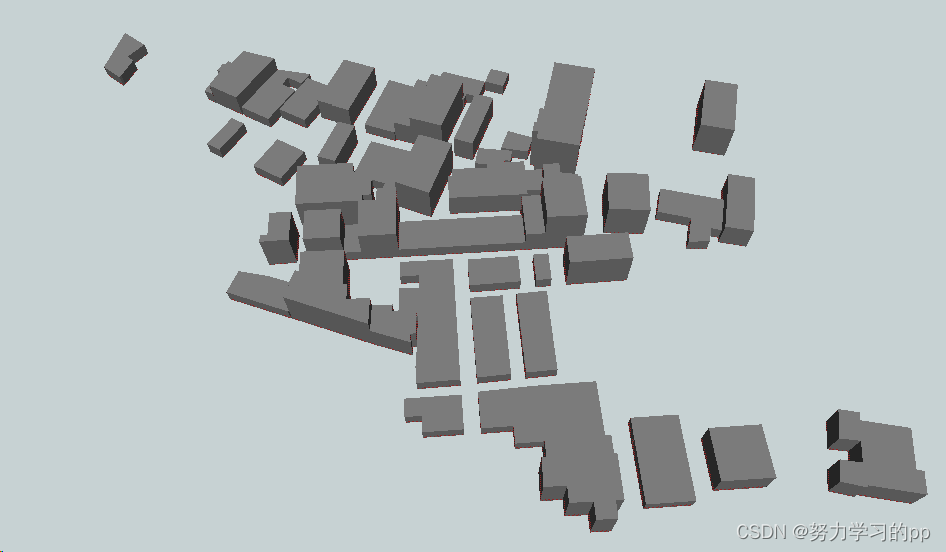

2、拉伸成三维模型

在FME中使用Extruder转换器，设置好拉伸高度后，可以直接将二维矢量拉伸成三维模型。

PS:如果只需要生成白模，那么到这一步已经结束了，直接将结果导出gdb即可。也可以直接导出SLPK发布到ArcgisOnline上再进行前端调用。

3、通过Geometry，deaggregator强制转换要素类型，将原本的聚合体打散成面片，方便后续贴图。

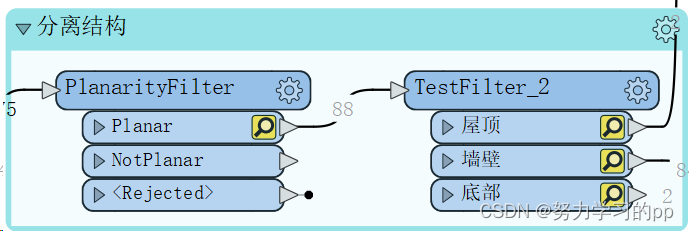

4、通过PlanarityFilter平面过滤转换器，将建筑物表面分离。

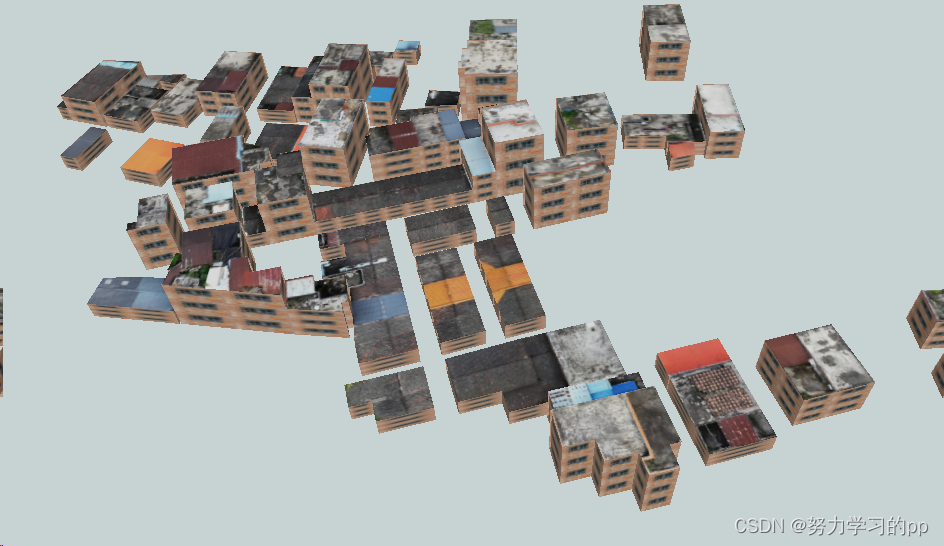

最后通过屋顶面裁剪正射影像，以及提前准备的随机墙面纹理，使用AppearanceSetter将纹理贴上去即可。

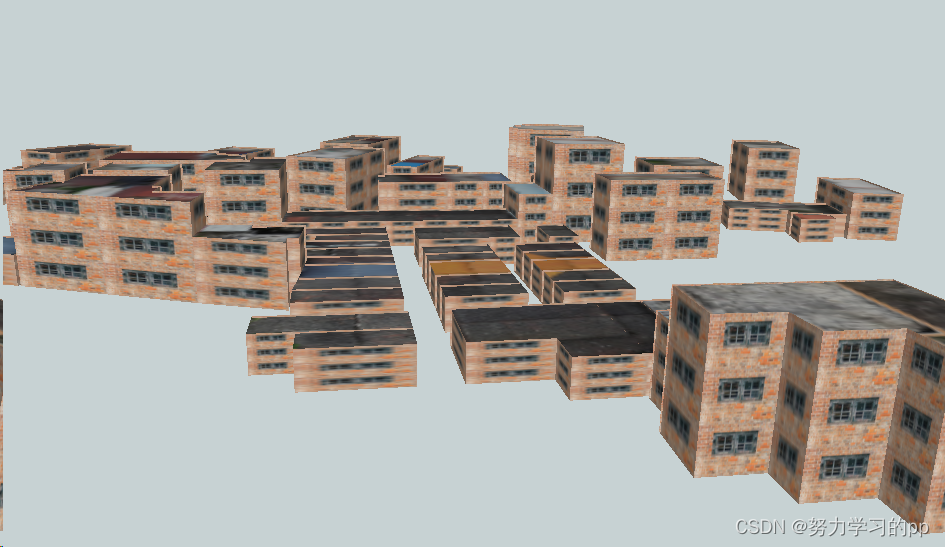

这里没有对屋顶做其他处理，可以看到屋顶都是平整的。

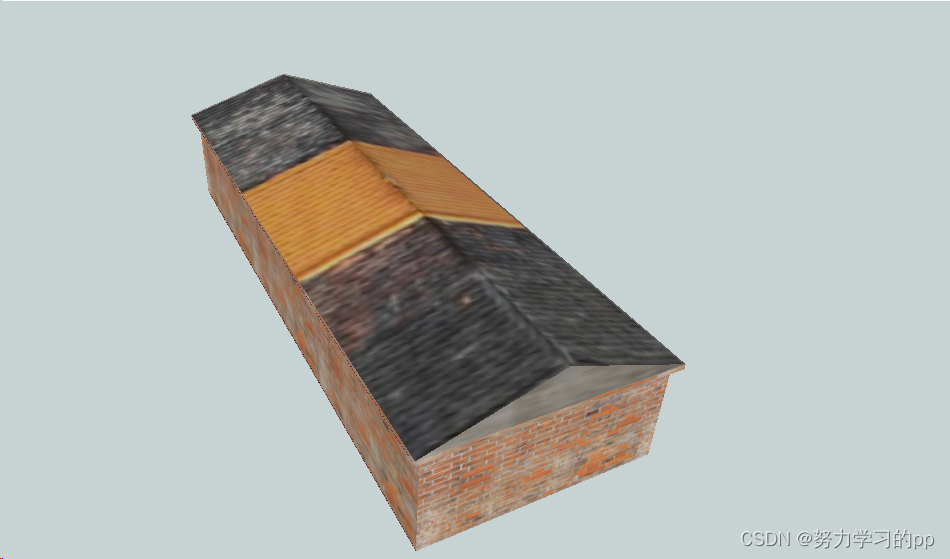

当然也可以对屋顶做一些特殊处理，比如生成女儿墙，生成坡屋顶等。

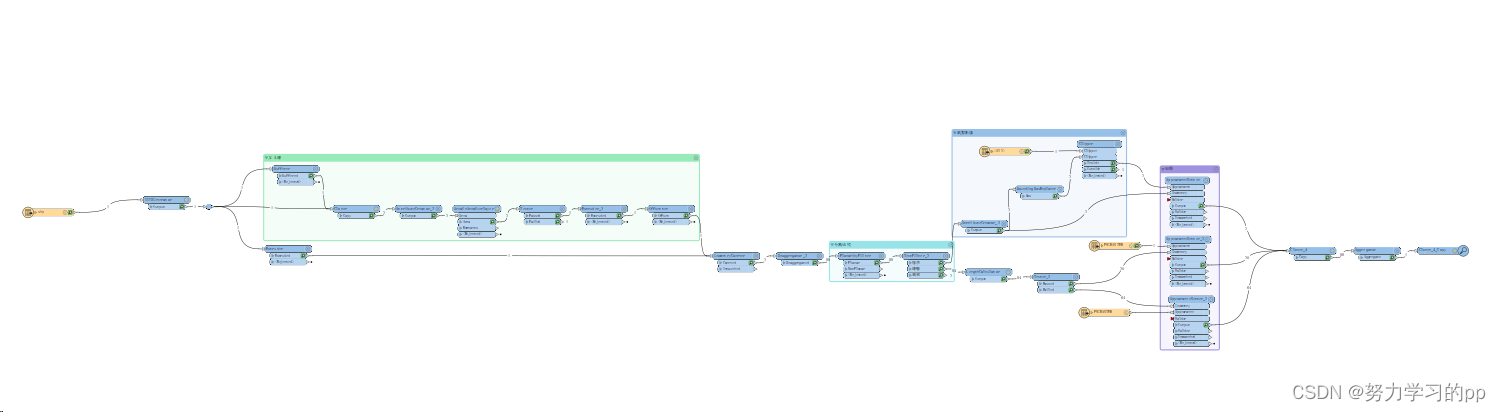

整个流程如下：

五、讨论与分析

FME在实景三维单体化建模中的技术应用具有一定的可行性和适用性：

适用范围广泛：FME可以处理多种不同格式的地理信息数据，适用于各种类型的建模项目，包括城市规划、建筑设计、文化遗产保护等领域。

灵活性强：FME提供了灵活的数据处理功能和自定义逻辑，可以根据具体需求进行定制化处理，满足不同场景下的建模需求。

成熟稳定：FME作为一种成熟稳定的数据处理工具，已经在地理信息领域得到了广泛的应用和验证，具有较高的可靠性和稳定性。

六、总结

        FME除了能够处理数据之外，在实景三维单体化建模方面同样可以发挥巨大作用。对于一些对模型要求不高的区域，如城中村，可以快速构建大面积的单体化模型，大大节省人力和时间成本。另外，也可以利用FME快速构建分层分户模型，助力不动产登记领域。

        尽管在应用中存在一定的局限性，但随着技术的不断发展和优化，FME在实景三维建模中的作用将会越发凸显。未来，我们期待FME能够进一步提升性能，拓展功能，加强与其他技术和平台的融合，以应对实景三维单体化建模领域的挑战，为建模工作提供更加高效、精确和可靠的解决方案。
