Android时间轴的实现

文／IAM四十二（简书作者）
原文链接：http://www.jianshu.com/p/cc1fee008dae?ref=myread
著作权归作者所有，转载请联系作者获得授权，并标注“简书作者”。

时间轴，顾名思义就是将发生的事件按照时间顺序罗列起来，给用户带来一种更加直观的体验。京东和淘宝的物流顺序就是一个时间轴（如图），想必大家都不陌生。

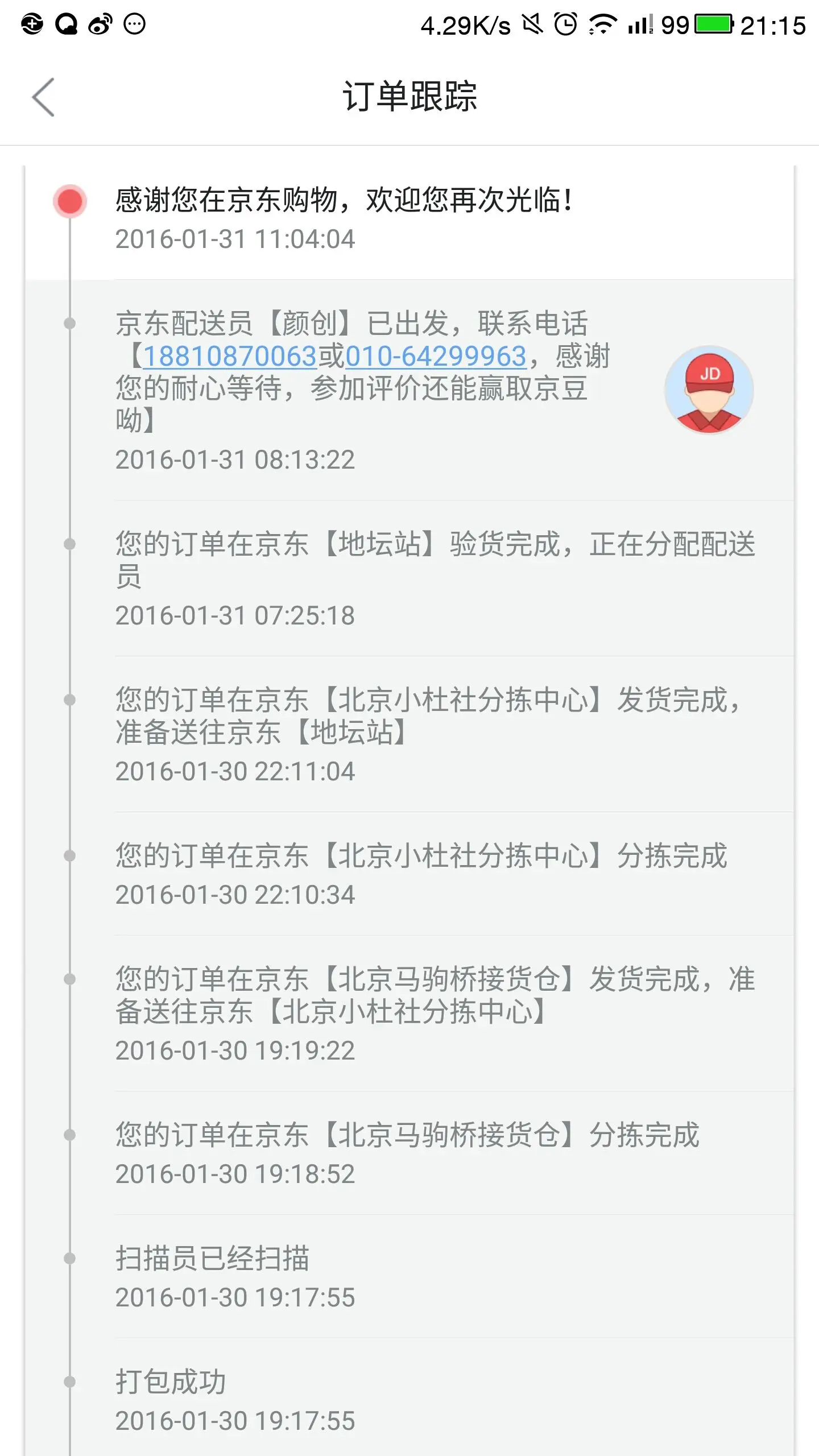

京东物流过程

时间轴的初探

初次见到这种UI，感觉整个布局似曾相识，但面对那条时间轴却又不知如何下手。其实，整个时间轴还是可以当做一个ListView处理，只是在Adapter中的布局要花点心思。好了，废话不说，看代码。

效果预览

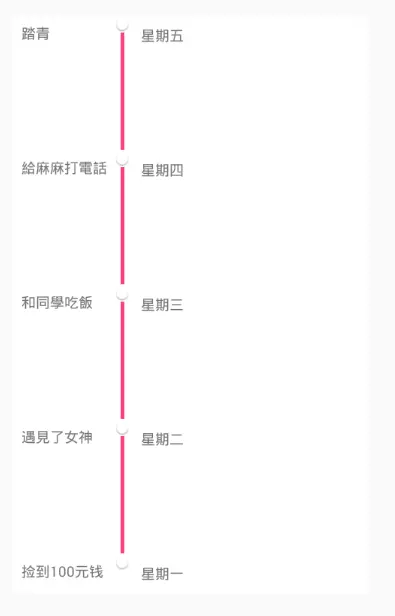

时间轴

整个MainActivity的布局就是应ListView，这里不再赘述。主要说一下ListView的Adapter实现方法：

• item_view.xml

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#ffffff"
    android:orientation="vertical">

    <ImageView
        android:id="@+id/image"
        android:layout_width="15dp"
        android:layout_height="15dp"
        android:layout_marginLeft="85dp"
        android:src="@drawable/point2" />

    <View
        android:id="@+id/line_normal"
        android:layout_width="3dp"
        android:layout_height="100dp"
        android:layout_below="@+id/image"
        android:layout_marginLeft="91dp"
        android:background="@color/colorAccent" />

    <TextView
        android:id="@+id/show_title"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_margin="3dp"
        android:layout_toLeftOf="@id/image"
        android:padding="3dp"
        android:textSize="12dp" />

    <TextView
        android:id="@+id/show_time"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_margin="5dp"
        android:layout_toRightOf="@id/image"
        android:padding="3dp"
        android:textSize="12dp" />

</RelativeLayout>

• Adapter的getView方法（其他方法就不贴了，都是老样子）

    @Override
    public View getView(int position, View convertView, ViewGroup parent) {
        // TODO Auto-generated method stub
        Item item;
        if (convertView == null) {
            item = new Item();
            convertView = LayoutInflater.from(mContext).inflate(R.layout.item_view, null);
            item.time = (TextView) convertView.findViewById(R.id.show_time);
            item.title= (TextView) convertView.findViewById(R.id.show_title);
            item.line = convertView.findViewById(R.id.line_normal);
        } else {
            item = (Item) convertView.getTag();
        }

        item.time.setText(datas.get(position).getTime());
        item.title.setText(datas.get(position).getTitle());

        //最后一项时，竖线不再显示
        if (position == datas.size() - 1) {
            item.line.setVisibility(View.GONE);
        }

        return convertView;
    }

    private class Item {
        TextView time, title;
        View line;
    }

时间轴之--横向时间轴

上述的时间轴实现起来是比较容易的，就不再多说。这里想说一下的是横向的时间轴，京东和淘宝订单未结束时的物流状态就是一个横向的时间轴（类似于下图）

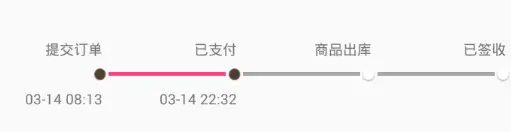

状态1

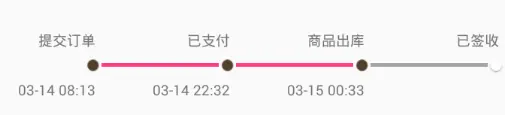

状态2

理解了上边所说的时间轴，这个也不难，只要将ListView做成横向的就可以了。

关于横向ListView的实现，网上有很多大神已经解决，所以很庆幸我们可以站在巨人的肩膀上前行。

• MainActivity

private Context mContext;
    //一个横向的ListView
    private HorizontalListView listview;
    private TimeLineAdapter2 adapter;
    List<ItemBean> datas = new ArrayList<ItemBean>();

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        // TODO Auto-generated method stub
        super.onCreate(savedInstanceState);
        mContext = this;
        setContentView(R.layout.activity_time_line2);
        InitDatas();
        listview = (HorizontalListView) findViewById(R.id.list);
        adapter = new TimeLineAdapter2(mContext, datas);
        listview.setAdapter(adapter);
    }

    /**
     * 这里用虚拟数据实现，仅供参考
     */
    private void InitDatas() {
        // TODO Auto-generated method stub
        ItemBean item1 = new ItemBean();
        item1.setTitle("提交订单");
        item1.setTime("03-14 08:13");
        item1.setStatu(1);
        ItemBean item2 = new ItemBean();
        item2.setTitle("已支付");
        item2.setTime("03-14 22:32");
        item2.setStatu(1);
        ItemBean item3 = new ItemBean();
        item3.setTitle("商品出库");
        item3.setTime("03-15 00:33");
        item3.setStatu(0);
        ItemBean item4 = new ItemBean();
        item4.setTitle("已签收");
        item4.setTime("03-15 15:55");
        item4.setStatu(0);

        datas.add(item1);
        datas.add(item2);
        datas.add(item3);
        datas.add(item4);
    }

• item_view2.xml 布局文件

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="wrap_content" >

    <TextView
        android:layout_alignRight="@id/image"
        android:id="@+id/show_title"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:padding="5dp"
        android:textSize="12dp" />

    <TextView
        android:layout_alignRight="@id/image"
        android:visibility="invisible"
        android:id="@+id/show_time"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_below="@id/image"
        android:padding="5dp"
        android:textSize="12dp" />

    <View
        android:id="@+id/line_normal"
        android:layout_width="100dp"
        android:layout_height="3dp"
        android:layout_centerVertical="true"
        android:background="#A6A6A6" />
    <View
        android:visibility="gone"
        android:id="@+id/line_highlight"
        android:layout_width="100dp"
        android:layout_height="3dp"
        android:layout_centerVertical="true"
        android:background="@color/colorAccent" />

    <ImageView
        android:layout_toRightOf="@id/line_normal"
        android:id="@+id/image"
        android:layout_width="15dp"
        android:layout_height="15dp"
        android:layout_below="@id/show_title"
        android:src="@drawable/point2" />

</RelativeLayout>

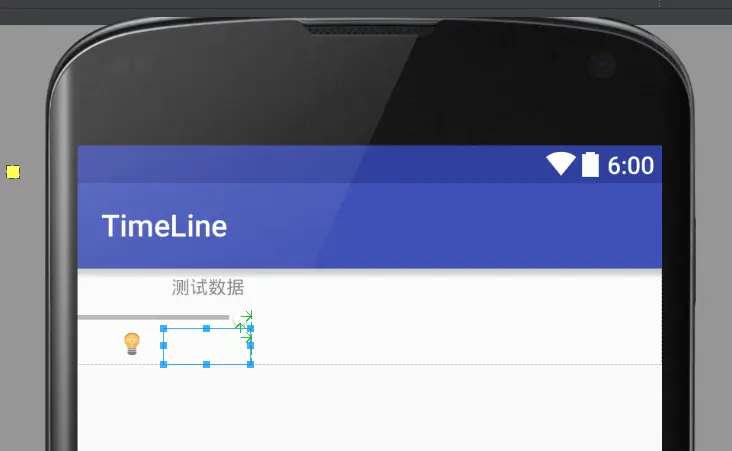

为了方便便于理解，这里可以看一下上面这个xml文件实现的实际效果图

布局效果

• Adapter的实现

    @Override
    public View getView(int position, View convertView, ViewGroup parent) {
        // TODO Auto-generated method stub
        Item item;
        if (convertView == null) {
            item = new Item();
            convertView = LayoutInflater.from(mContext).inflate(R.layout.item_view2, null);
            item.time = (TextView) convertView.findViewById(R.id.show_time);
            item.title = (TextView) convertView.findViewById(R.id.show_title);
            item.lineNorma = convertView.findViewById(R.id.line_normal);
            item.lineHiLight = convertView.findViewById(R.id.line_highlight);
            item.image = (ImageView) convertView.findViewById(R.id.image);
        } else {
            item = (Item) convertView.getTag();
        }


        //根据数据状态对视图做不同的操作
        if (datas.get(position).getStatu() == 1) {
            item.lineHiLight.setVisibility(View.VISIBLE);
            item.image.setImageResource(R.drawable.point1);
            item.time.setVisibility(View.VISIBLE);
        }

        item.time.setText(datas.get(position).getTime());
        item.title.setText(datas.get(position).getTitle());


        //这里在起始位置，就不显示“轴”了
        if (position == 0) {
            item.lineNorma.setVisibility(View.INVISIBLE);
            item.lineHiLight.setVisibility(View.INVISIBLE);
        }

        return convertView;
    }

    private class Item {
        TextView time, title;
        View lineNorma, lineHiLight;
        ImageView image;
    }

当然，实际开发中对时间轴的处理要比这里复杂的多。需按照规定的数据结构做相应的处理，同时也会因内容的差异导致整个视图发生不可预料的变化，这里只是一种思路。如果，哪位有更好想法，也可提出。
