Android中AIDL进程间通信使用详解

一、概述

AIDL 是Android的进程间通信（IPC）比较常用的一种方式，AIDL 是 Android Interface Definition Language 的缩写，即Android接口定义语言。



Android中，每一个进程都有自己的Dalvik VM实例，拥有一个独立的内存空间，进程与进程之间是不共享内存的，每个进程都在自己的内存空间内进程数据存储，有时候我们需要两个进程之间进行数据交互，这就产生了进程间通信的需求。



AIDL优点：

1.进程间通信不止有AIDL，我们还有其他选择，例如 BroadcastReceiver , Messenger 等，但是 BroadcastReceiver 存在占用的系统资源比较多和存在延迟问题，在频繁的跨进程通信时是无法满足需求的；Messenger 进行跨进程通信时请求队列是同步进行的，无法并发执行，不能进行多进程通信，局限性比加大，这个时候就需要使用 AIDL 了。



2.编译器通过*.aidl文件的描述信息生成符合通信协议的Java代码，我们无需自己去写这段繁杂的代码，只需要在需要的时候调用即可，通过这种方式我们就可以完成进程间的通信工作。



二、AIDL的基本使用



AIDL的底层是基于Binder实现的，而Binder机制也是一种请求-响应式的通信模型，请求方一般称为Client，响应方称为Server。



这里我提供一个Demo，Demo中AIDLServiceClient为服务端，AIDLClient为客户端，这里需要AIDLServiceClient对外提供接口，方便AIDLClient在需要向AIDLServiceClient传递数据或者使用AIDLServiceClient的存储数据。



首先分别创建AIDLServiceClient（服务端）和AIDLClient（客户端）两个项目，作为服务端和客户端使用。

服务端

在AIDLServiceClient项目中创建AIDL接口。

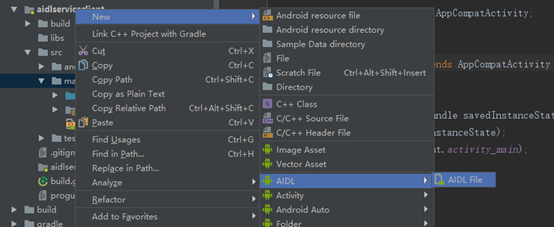

src\main 目录 右键new一个AIDL文件。

输入自定义AIDL名字，点击OK，即可创建出AIDL接口文件，文件中会默认生出一个basicTypes方法，该方法描述了AIDL中可以使用的基本类型（int, long, boolean, float, double, String）。

自定义自己的方法名，可以删除不需要的basicTypes方法，定义后需要Sync Project。

// IAidlServiceInterface.aidl
package com.fanxb.aidlserviceclient;

// Declare any non-default types here with import statements

interface IAidlServiceInterface {
    String getMessages();
}

创建一个实现类，继承刚才创建的AIDL的名称里的Stub类,并实现接口方法。

public class IAidlInterfaceImpl extends IAidlServiceInterface.Stub {
    @Override
    public String getMessages() throws RemoteException {
        return "This is the AIDL ServiceClient message!";
    }
}

创建AIDLService类，并初始化IAidlInterfaceImpl实现类，在onBind方法中返回IAidlInterfaceImpl 实现类的实例。

public class AidlService extends Service {

    private IAidlInterfaceImpl mIAidlInterface;

    @Override
    public void onCreate() {
        super.onCreate();
        mIAidlInterface = new IAidlInterfaceImpl();
    }

    @Nullable
    @Override
    public IBinder onBind(Intent intent) {
        return mIAidlInterface;
    }
}

创建ServiceAppliction类,在这里启动AIDLService。

public class ServiceApplication extends Application {
    public static Context sContext;

    @Override
    public void onCreate() {
        super.onCreate();
        sContext = this;
        startService(new Intent(this, AidlService.class));
    }

    public static Context getContext() {
        return sContext;
    }
}



在AndroidManifest.xml文件里配置Application 标签 name属性，指向所创建的ServiceAppliction类。

<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
          package="com.fanxb.aidlserviceclient">

    <application
        android:name=".ServiceApplication"

在AndroidManifest.xml文件里配置service，其中< intent-filter > 标签中的 action name 自定义，在客户端需要绑定服务端时设置同样的action，指向该服务建立连接。

<?xml version="1.0" encoding="utf-8"?>

<manifest xmlns:android="http://schemas.android.com/apk/res/android"

          package="com.fanxb.aidlserviceclient">



    <application

               //

       <service

    android:name="com.fanxb.aidlserviceclient.AidlService"

    android:enabled="true">

       <intent-filter>

        <action android:name="com.fanxb.aidlserviceclient.service"/>

        <category android:name="android.intent.category.DEFAULT"/>

       </intent-filter>

      </service>
    </application>

</manifest>





客户端

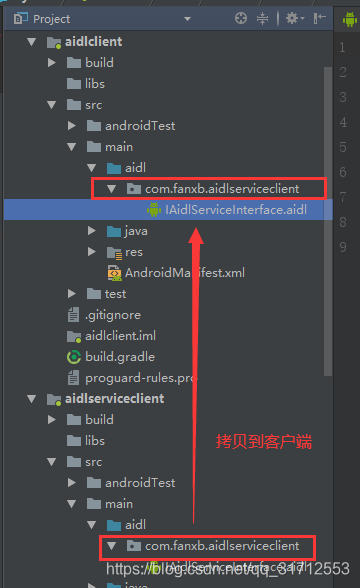

将服务端AIDL文件拷贝到客户端相同包的位置，然后Sync Project。

注意：客户端和服务端AIDL的文件和路径要一致。



新建ClientAppliction类，这里演示在这里绑定服务端，简历进程通信。通过隐式意图来绑定service， ServiceConnection可以获取连接回调，有两个方法，onServiceConnected 连接成功，onServiceDisconnected连接失败，我们可以根据实际的需求在不同的方法里处理业务逻辑。

public class ClientAppliction extends Application {

    private static Context sContext;

    private static IAidlServiceInterface sIAidlServiceInterface;

    @Override
    public void onCreate() {
        super.onCreate();
        sContext = this;
        bindService();
    }

    /**
     * bind AIDL Service
     */
    private void bindService() {
        Intent intent = new Intent();
        intent.setAction("com.fanxb.aidlserviceclient.service");
        intent.setPackage("com.fanxb.aidlserviceclient");
        bindService(intent, mServiceConnection, BIND_AUTO_CREATE);
    }

    /**
     * Service Connection callback
     */
    private ServiceConnection mServiceConnection = new ServiceConnection() {
        @Override
        public void onServiceConnected(ComponentName componentName, IBinder iBinder) {
            sIAidlServiceInterface = IAidlServiceInterface.Stub.asInterface(iBinder);
            Log.i("===========>", "Server connected successfully!!!");
            try {
                String message = sIAidlServiceInterface.getMessages();
                Log.i("===========>", "the message：" + message);
            } catch (RemoteException e) {
                e.printStackTrace();
            }
        }

        @Override
        public void onServiceDisconnected(ComponentName componentName) {
            sIAidlServiceInterface = null;
        }
    };

    public static Context getContext() {
        return sContext;
    }

    public static void setContext(Context context) {
        sContext = context;
    }

    public static IAidlServiceInterface getIAidlServiceInterface() {
        return sIAidlServiceInterface;
    }

    public static void setIAidlServiceInterface(IAidlServiceInterface IAidlServiceInterface) {
        sIAidlServiceInterface = IAidlServiceInterface;
    }
}



在onServiceConnected方法中通过IAidlServiceInterface.Stub.asInterface(service)获取IAidlServiceInterface对象，然后在onClick中调用IAidlServiceInterface.getMessage()。



三、AIDL的进阶使用

客户端向服务端发送数据

在服务端的AIDL文件里添加void sendMessageToService(String message)方法，记得Sync Project


// IAidlServiceInterface.aidl
package com.fanxb.aidlserviceclient;

// Declare any non-default types here with import statements

interface IAidlServiceInterface {
    String getMessages();
    void sendMessageToService(String message);
}

在服务端的IAidlInterfaceImpl类里重写sendMessageToService方法，接收客户端消息。

public class IAidlInterfaceImpl extends IAidlServiceInterface.Stub {
    @Override
    public String getMessages() throws RemoteException {
        return "This is the AIDL ServiceClient message!";
    }

    @Override
    public void sendMessageToService(String message) throws RemoteException {
        Log.i("===========>", "service receive :" + message);
    }
}



在客户端的AIDL文件里添加和服务端相同的void sendMessageToService(String message)方法，记得Sync Project

// IAidlServiceInterface.aidl
package com.fanxb.aidlserviceclient;

// Declare any non-default types here with import statements

interface IAidlServiceInterface {
    String getMessages();
    void sendMessageToService(String message);
}

将ClientApplication 的绑定方法取消，在客户端的MainActivity类里添加四个按钮，分别为 bindServie、unbinService、getMessage、sendMessageToService四个点击事件。



绑定服务：

private void bindService() {
    Intent intent = new Intent();
    intent.setAction("com.fanxb.aidlserviceclient.service");
    intent.setPackage("com.fanxb.aidlserviceclient");
    bindService(intent, mServiceConnection, BIND_AUTO_CREATE);
}

/**
 * Service Connection callback
 */
private ServiceConnection mServiceConnection = new ServiceConnection() {
    @Override
    public void onServiceConnected(ComponentName componentName, IBinder iBinder) {
        sIAidlServiceInterface = IAidlServiceInterface.Stub.asInterface(iBinder);
        Log.i("===========>", "Server connected successfully!!!");
    }

    @Override
    public void onServiceDisconnected(ComponentName componentName) {
        Log.i("==============>", "onServiceDisconnected!!!");
        sIAidlServiceInterface = null;
    }
};



获取消息：

if (sIAidlServiceInterface != null) {
    try {
        String message = sIAidlServiceInterface.getMessages();
        Log.i("============>", "client getMessage:" + message);
    } catch (RemoteException e) {
        e.printStackTrace();
    }
}



发送消息至服务端：

if (sIAidlServiceInterface != null) {
    try {
        sIAidlServiceInterface.sendMessageToService("this is client send message!!!");
    } catch (RemoteException e) {
        e.printStackTrace();
    }
} else {
    Log.i("============>", "sIAidlServiceInterface is null");
}

解绑：

if (sIAidlServiceInterface != null) {

    unbindService(mServiceConnection);

    sIAidlServiceInterface = null;
}



打印信息：

以上介绍的是正常情况下的操作，如果出现连接通信过程中，出现连接异常，断开了通信，如何操作呢?



四、Binder 死亡代理

Binder类中比较重要的两个方法linkToDeath和unlinkToDeath。Binder是运行在服务进程，若服务端进程因为某种原因“死亡”，那么Binder对象也将随之而去，因为Binder对象是寄宿在服务端进程中的，这个时候我们的远程调用将会失败，客户端进程的功能也将受到影响。Binder类提供linkToDeath方法在客户端可以设置死亡代理，当服务端的Binder对象“死亡”，客户端可以受到死亡通知，这个时候我们可以重新恢复链接。

private ServiceConnection mServiceConnection = new ServiceConnection() {
    @Override
    public void onServiceConnected(ComponentName componentName, IBinder iBinder) {
        sIAidlServiceInterface = IAidlServiceInterface.Stub.asInterface(iBinder);
        Log.i("===========>", "Server connected successfully!!!");
        try {
            //设置Binder死亡代理
            sIAidlServiceInterface.asBinder().linkToDeath(mDeathRecipient, 0);
        } catch (RemoteException e) {
            e.printStackTrace();
        }

    }

    @Override
    public void onServiceDisconnected(ComponentName componentName) {
        Log.i("==============>", "onServiceDisconnected!!!");
    }
};

private IBinder.DeathRecipient mDeathRecipient = new IBinder.DeathRecipient() {
    @Override
    public void binderDied() {
        if (null == sIAidlServiceInterface) {
            return;
        }
        sIAidlServiceInterface.asBinder().unlinkToDeath(mDeathRecipient, 0);
        sIAidlServiceInterface = null;
        Log.i("========>", "开始重连！");
        bindService();
    }
};



五、callBack回调机制

当客户端向服务端发送消息后，希望得到服务端的结果返回，这里就需要建立callBack机制，实现双向通信。

在服务端AIDL文件夹下新建一个AIDL文件，用于定义回调接口，并声明onSuccess和onFailed方法，这两个方法是用于业务层的，比如服务端接收消息失败时调用onFailed，接收成功调用onSuccess。记得Sync Project

// IICallBackInterface.aidl
package com.fanxb.aidlserviceclient;

// Declare any non-default types here with import statements

interface ICallBackInterface {
   void onSuccess(String result);
   void onFailed(String errorMessage);
}



修改服务端IAidlServiceInterface文件，新增registerCallBack、unregisterCallBack两个方法，用于客户端注册回调和解除回调，记得Sync Project,同时需要import ICallBackInterface接口的包名。

// IAidlServiceInterface.aidl
package com.fanxb.aidlserviceclient;

// Declare any non-default types here with import statements
import com.fanxb.aidlserviceclient.ICallBackInterface;

interface IAidlServiceInterface {
    String getMessages();
    void sendMessageToService(String message);
    void registerCallBack(ICallBackInterface callBackInterface);
    void unregisterCallBack(ICallBackInterface callBackInterface);
}



在服务端的IAidlInterfaceImpl类里重写registerCallBack、unregisterCallBack两个方法，接收客户端注册回调和解除回调。

public class IAidlInterfaceImpl extends IAidlServiceInterface.Stub {
    private RemoteCallbackList<ICallBackInterface> mCallbackList = new RemoteCallbackList<>();

    @Override
    public String getMessages() throws RemoteException {
        return "This is the AIDL ServiceClient message!";
    }

    @Override
    public void sendMessageToService(String message) throws RemoteException {
        Log.i("===========>", "service receive :" + message);
        if (TextUtils.isEmpty(message)) {
            dispatchResult(false, "receive message failed, message isEmpty ");
        } else {
            String msg = message;
            dispatchResult(true, "receive message successfully");
        }
    }

    @Override
    public void registerCallBack(ICallBackInterface callBackInterface) throws RemoteException {
        if (callBackInterface != null) {
            mCallbackList.register(callBackInterface);
        }
    }

    @Override
    public void unregisterCallBack(ICallBackInterface callBackInterface) throws RemoteException {
        if (callBackInterface != null) {
            mCallbackList.unregister(callBackInterface);
        }
    }

  /**
     * 结果分发
     *
     * @param result this is result
     * @param msg    this is msg
     */
    private void dispatchResult(boolean result, String msg) {
        int length = mCallbackList.beginBroadcast();
        for (int i = 0; i < length; i++) {
            ICallBackInterface callBackInterface = mCallbackList.getBroadcastItem(i);
            try {
                if (result) {
                    callBackInterface.onSuccess(msg);
                } else {
                    callBackInterface.onFailed(msg);
                }
            } catch (RemoteException e) {
                e.printStackTrace();
            }
        }
        mCallbackList.finishBroadcast();
    }
}



在服务端的AIDL文件复制到客户端，记得Sync Project，在客户端里编辑callBack方法。

ICallBackInterface mICallBackInterface = new ICallBackInterface.Stub() {
    @Override
    public void onSuccess(String result) throws RemoteException {
    }

    @Override
    public void onFailed(String errorMessage) throws RemoteException {

    }
};



在绑定服务成功后注册callBack事件。

sIAidlServiceInterface.registerCallBack(mICallBackInterface);



取消注册callBack

@Override
protected void onDestroy() {
    super.onDestroy();
    if (null != sIAidlServiceInterface && sIAidlServiceInterface.asBinder().isBinderAlive()) {
        try {
            sIAidlServiceInterface.unregisterCallBack(mICallBackInterface);
            unbindService(mServiceConnection);
            sIAidlServiceInterface = null;
        } catch (RemoteException e) {
            e.printStackTrace();
        }
    }
}

结尾：

好了小伙伴们，AIDL的完整使用就是这些了，完整代码地址如下，仅供大家下载参阅。

https://github.com/fanxingbin/MyAIDLDemo

注意事项：

Binder死亡代理只有在非正常断开的情况下才会生效;

每次修改AIDL文件必须Sync Project；

客户端和服务端AIDL文件必须使用同一个；

客户端和服务端AIDL包名路径必须一致；
