三极管常用封装的引脚排列

描述

　　三极管具有三个引脚，定义分别为基极b、集电极c、发射极e，在设计电路和设计封装时，这三个引脚的顺序必须和封装对应一致，否则电路无法正常工作，三极管常用的封装有：直插TO-92，贴片SOT-23、SOT323、SOT89等。下面介绍一下这几个常用封装的引脚排列。

　　SOT23封装三极管引脚排列

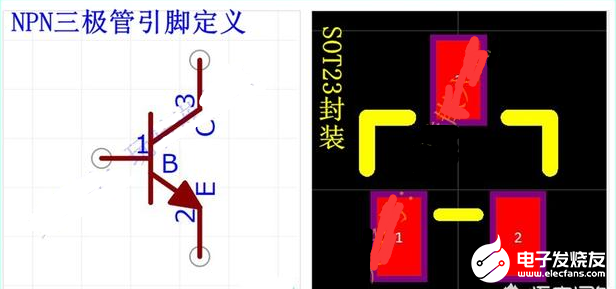

　　SOT23封装是信号、小功率三极管常用的封装形式，体积小、占空空间小，使用比较广泛。以BC817NPN三极管为例，三极管的电路符号图和封装图如下图所示。

         将芯片按照图中的摆放方式，左下为第一引脚、上边为第三引脚，逆时针序号增大，分别为b、e、c。

　　SOT89封装三极管引脚排列

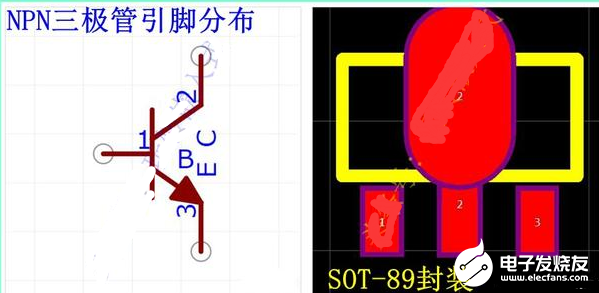

　　SOT89的封装稍大，中功率三极管适用于这个封装，过电流能力稍大。NPN三极管的电路符号和封装图如下图所示。



         上图以BCX56NPN三极管为例，可以看出该三极管引脚分布与SOT23的引脚分布是不同的，封装的第二引脚和大焊盘连接在一起，从左到右依次为b、c、e。

　　TO-92封装三极管引脚排列

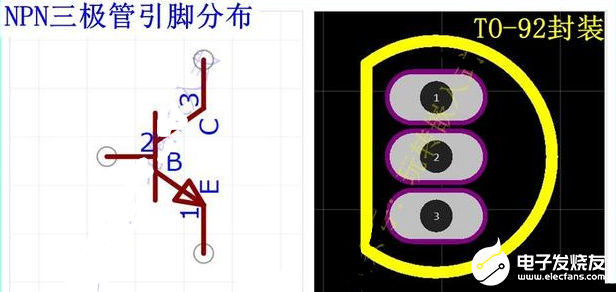

　　信号三极管、小功率三极管这种直插封装比较多，下图是9013NPN三极管的电路符号和封装。



        将字面面向自己，从左到右依次是e、b、c。

　　在使用三极管时，为了防止将引脚顺序搞错，一定要对照具体型号的数据手册去查看对照，不要直接用不熟悉库中的元器件。记得我第一次做板子的时候，AD软件中三极管的原理图库和封装库引脚是按顺序对应的，导致电路不工作，没有经验查了很久才发现问题。
