一、前言

STM32系列众多，大体上可以分为低端、中端和高端三类芯片，江协科技讲的103C8T6属于中端芯片，功能和外设不多，适合初学者入门，正点原子讲的课三类都有涉及，适合作为提高学习，但还是不建议直接学习高端系列如F7、H7系列，上手难度比较大。接下来是我的学习笔记，基于但不限于正点原子的课程实验。

二、cubeMX工程基础配置

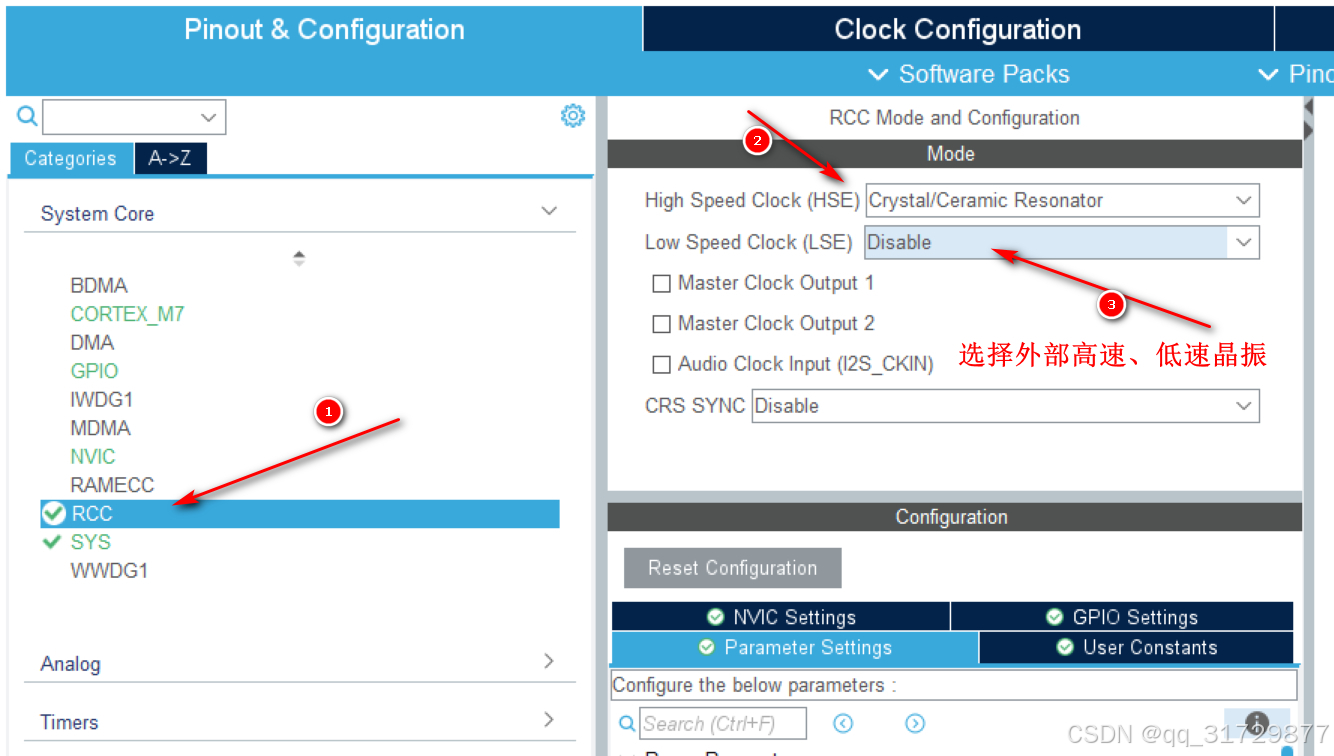

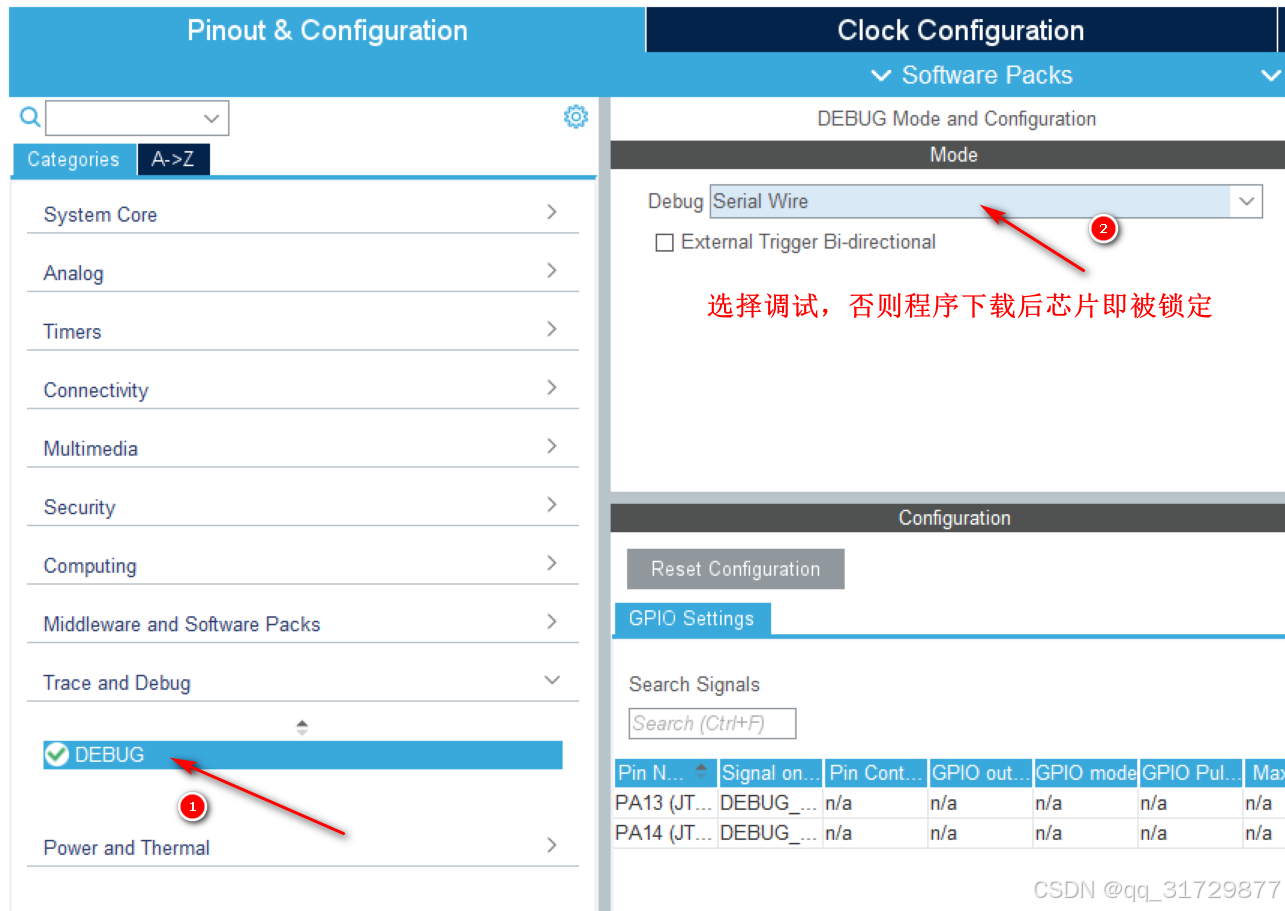

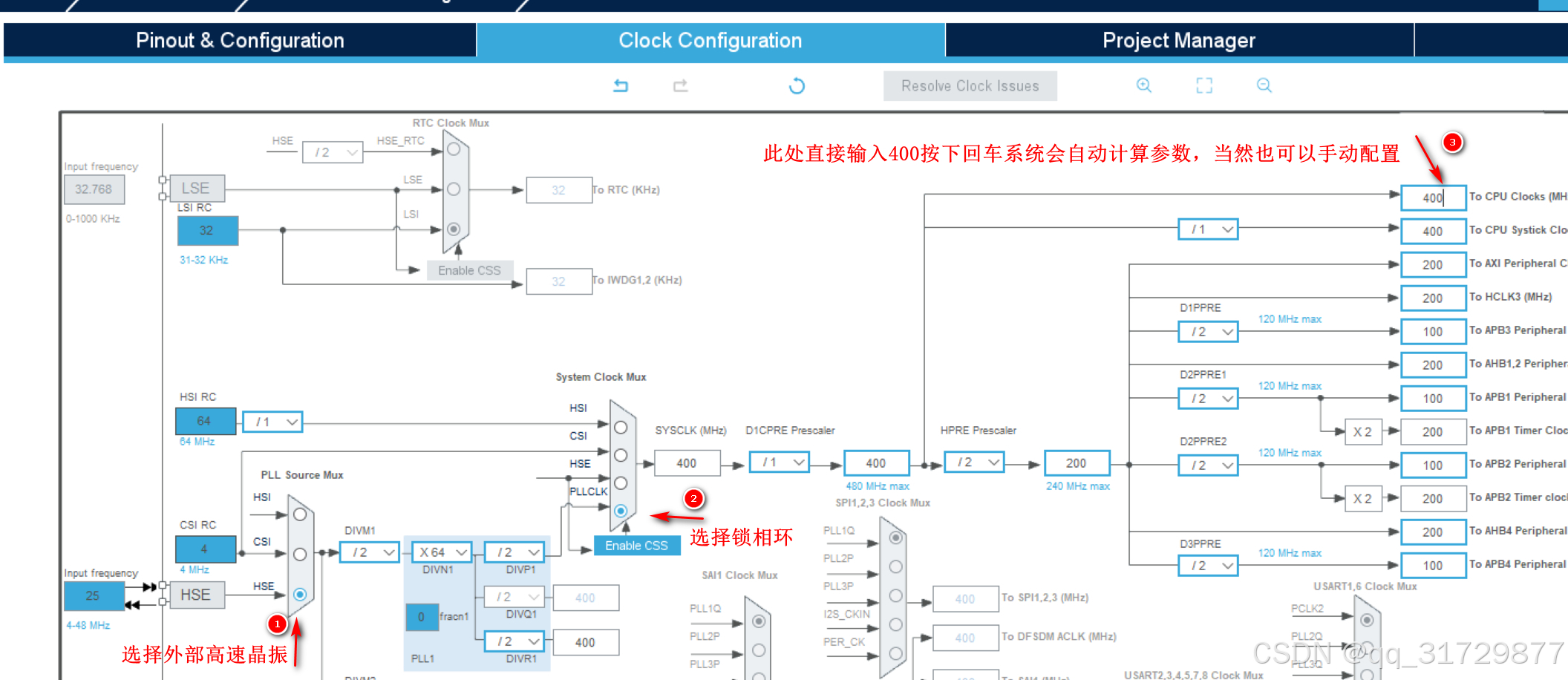

cubeMX生成工程，需要下载相应的芯片支持包，可以在软件内下载，也可以手动去ST官网下载，这里不再赘述，用过cube的应该都知道，需要在图形化配置界面开启相应的功能，通用的是晶振、调试和时钟数：

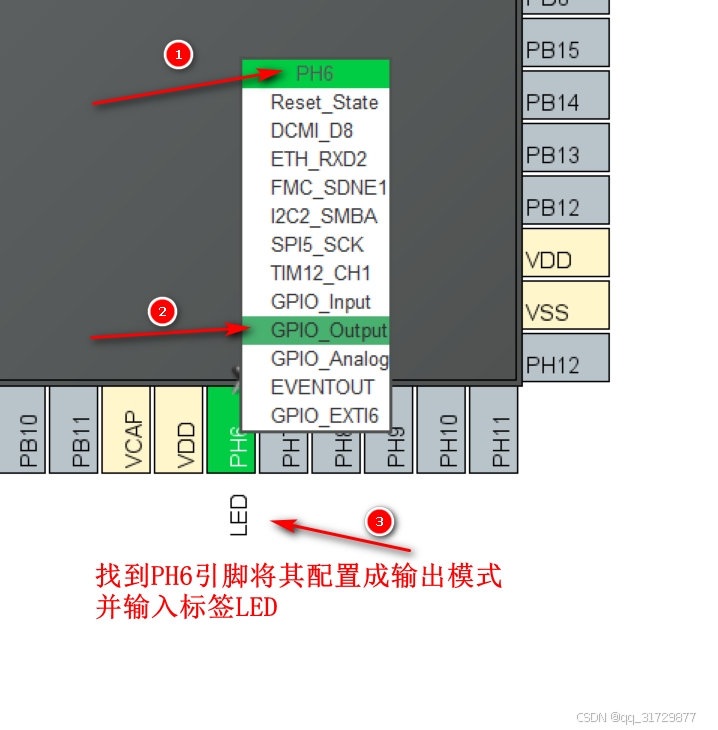

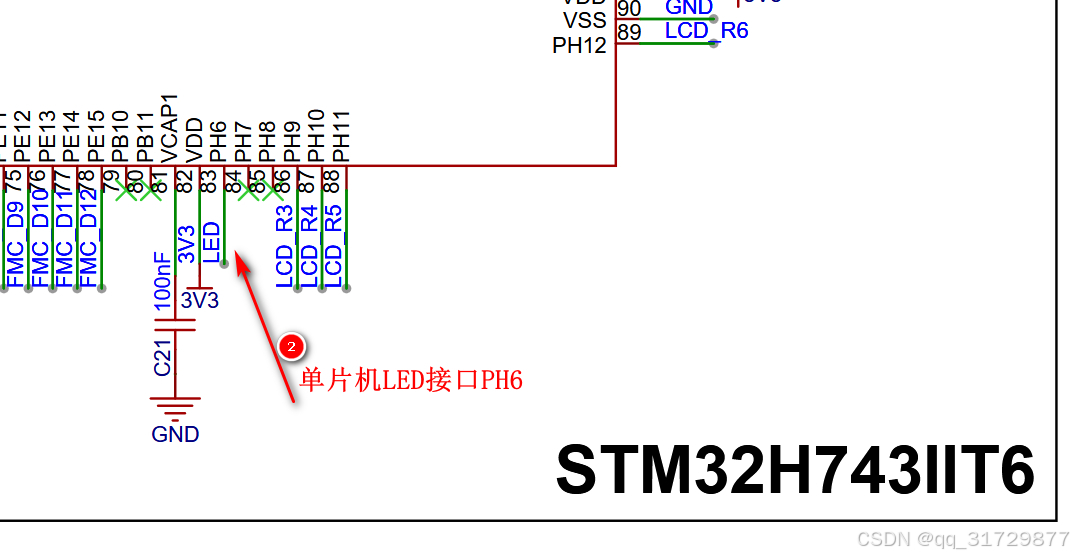

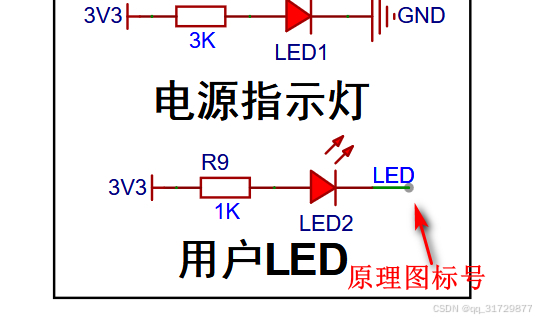

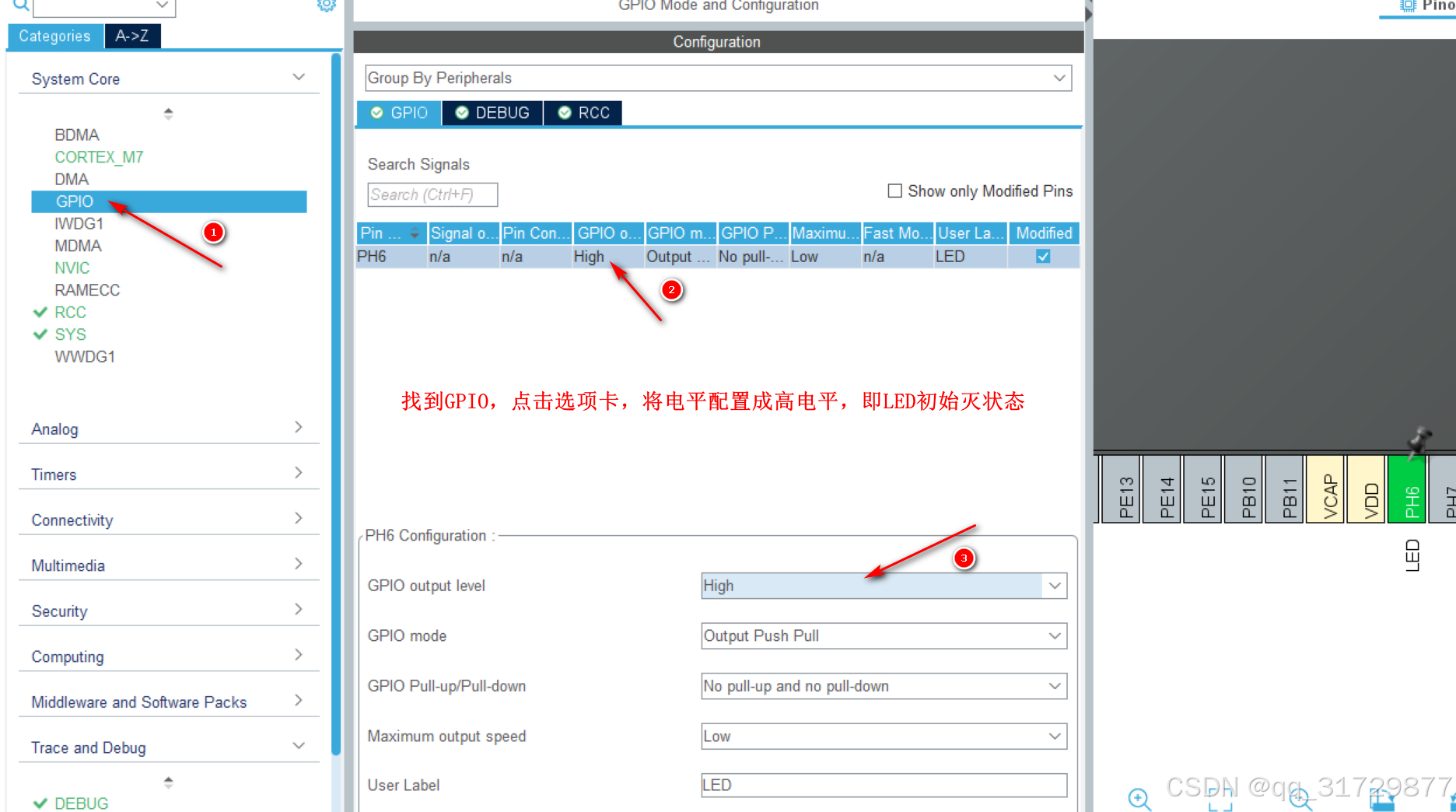

接下来就需要配置需要的功能了，惯例先点灯：找到开发版原理图，确定LED所接引脚为PH6,在工程中配置该引脚。

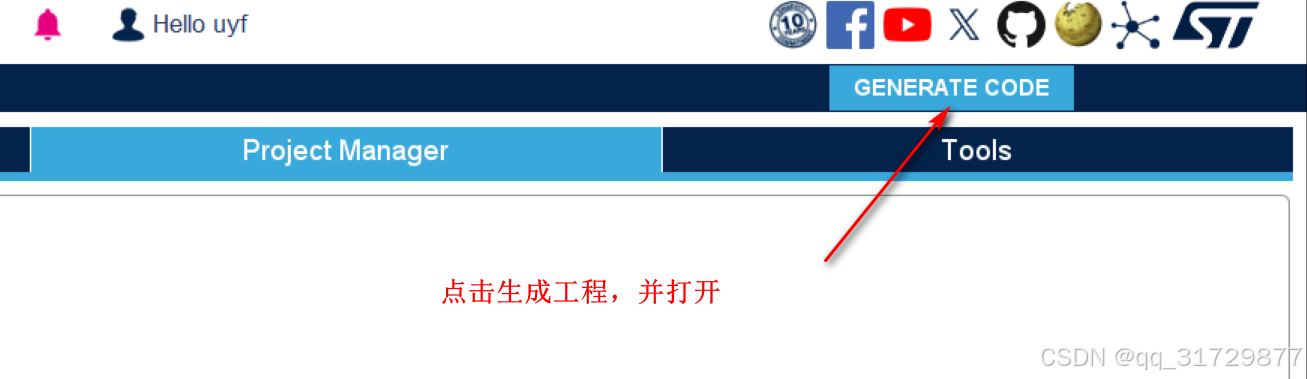

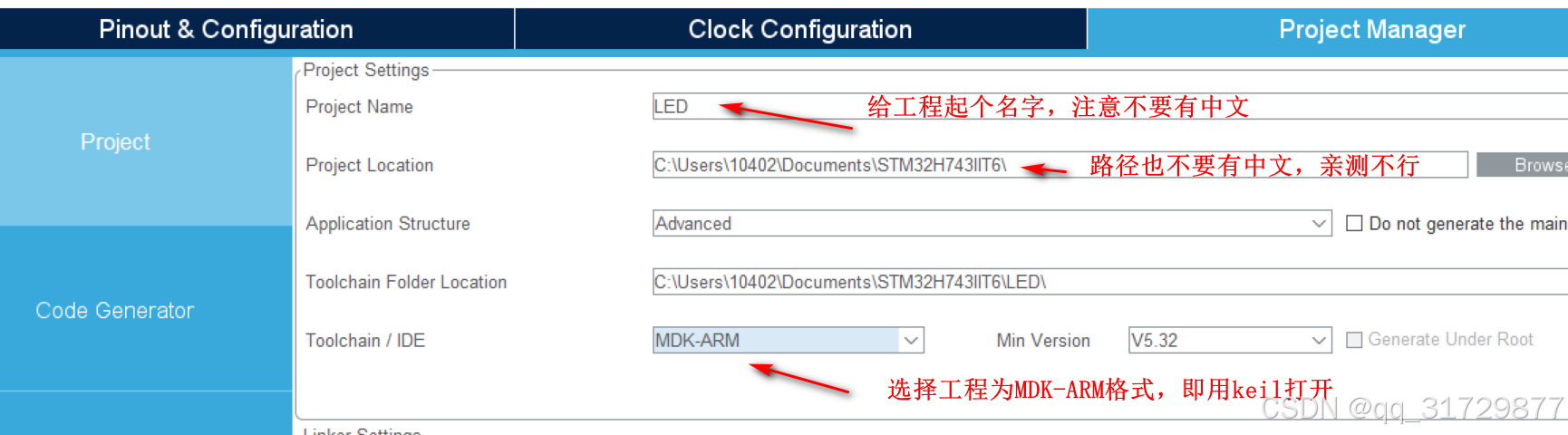

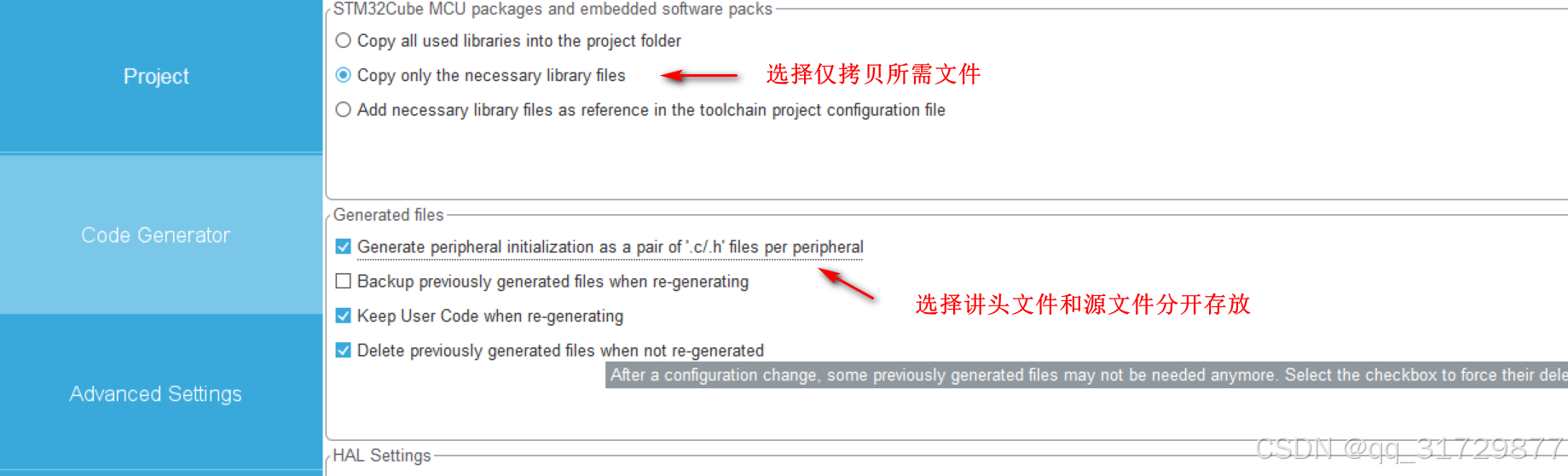

至此点灯第一步结束，接下来生成工程。

三、代码编写

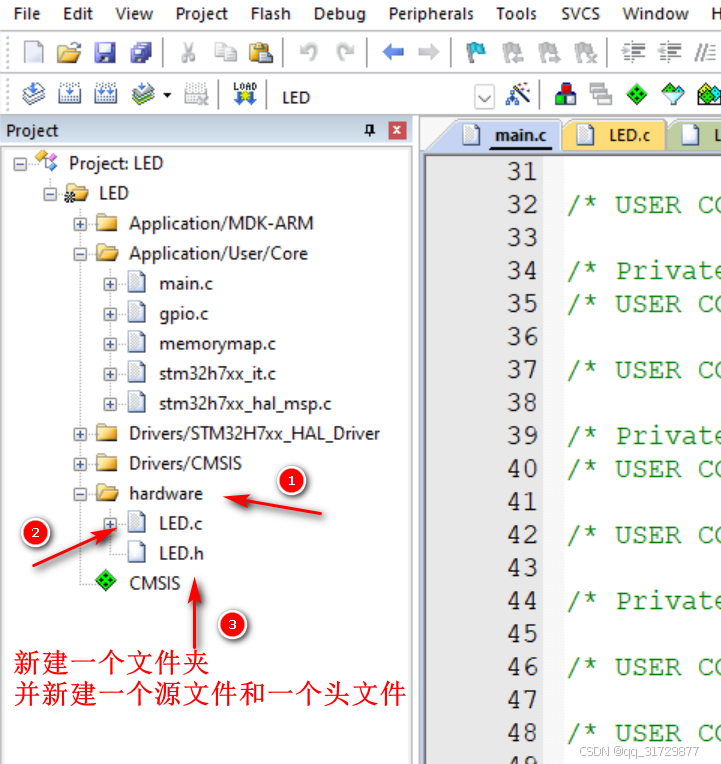

打开工程后新建一个文件夹，取名hardware，将点灯的相关文件存放于此，便于程序代码的移植和复用。

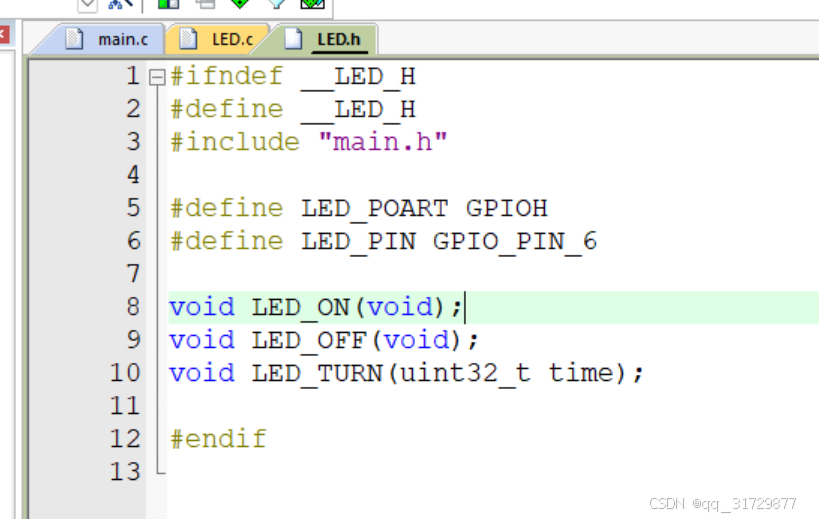

直接将代码附上：头文件

#ifndef __LED_H
#define __LED_H
#include "main.h"

#define LED_POART GPIOH
#define LED_PIN GPIO_PIN_6

void LED_ON(void);
void LED_OFF(void);
void LED_TURN(uint32_t time);

#endif

源文件

#include "LED.h"

/*LED打开*/
void LED_ON(void)
{
    HAL_GPIO_WritePin(LED_POART, LED_PIN, GPIO_PIN_RESET);
}
/*LED关闭*/
void LED_OFF(void)
{
    HAL_GPIO_WritePin(LED_POART, LED_PIN, GPIO_PIN_SET);
}
/*LED闪烁，参数：时间*/
void LED_TURN(uint32_t time)
{
    HAL_GPIO_TogglePin(LED_POART, LED_PIN);
    HAL_Delay(time);
}

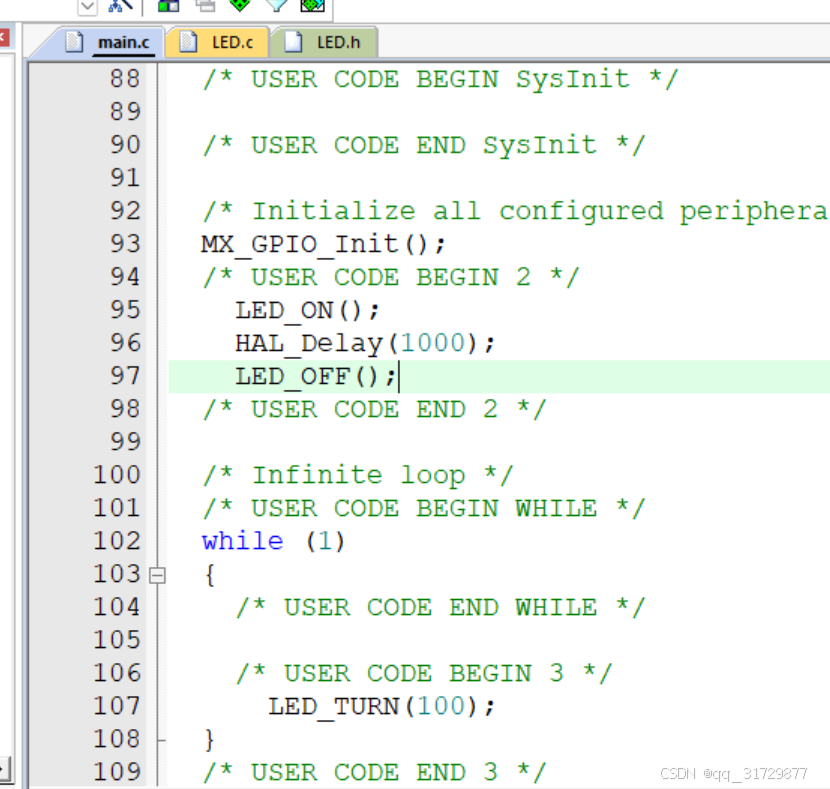

这里cube生成的工程已经已经将我们所需的引脚初始化了，所以我们并不需要在这编写初始化函数，江协科技和正点原子所讲的标准库和HAL库都得手动配置这些参数，接下来我们在主函数中调用这几个函数即可。
