0 工具准备

1.STM32CubeMX
2.《STM32H743参考手册中文版》
3.《stm32h743xi数据手册》

1 前言

本文介绍基于STM32CubeMX，使用stm32h743xi，使用TIM15的通道2输出PWM波的方法。

2 H743定时器输出PWM波方法（基于STM32CubeMX）

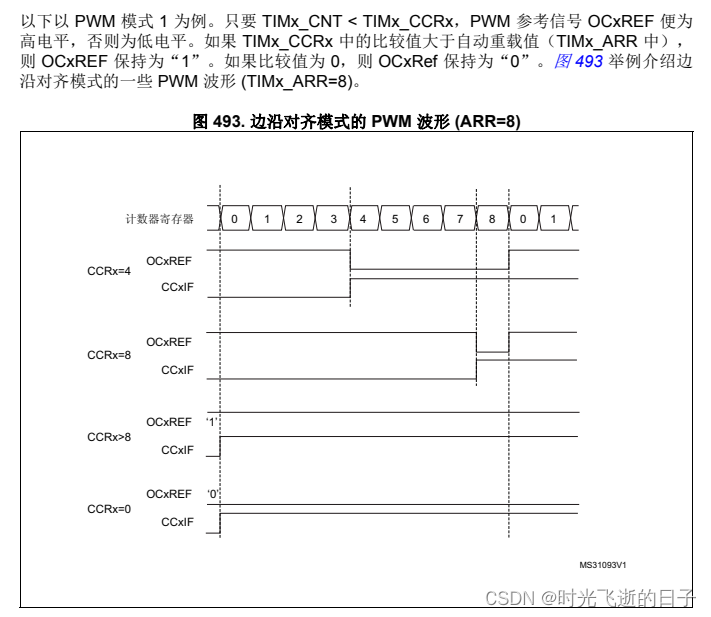

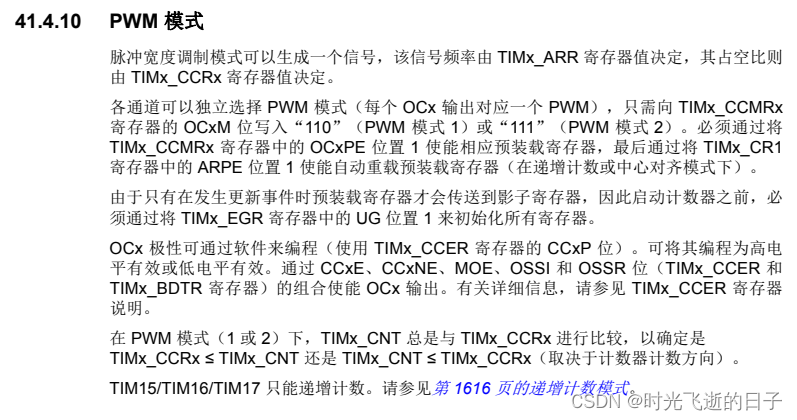

《STM32H743参考手册中文版》对PWM模式的描述如下：
在这里插入图片描述
在这里插入图片描述
其中，有关PWM模式1和模式2的介绍见TIM15_CCMR1寄存器：
