一、QGIS工具箱介绍

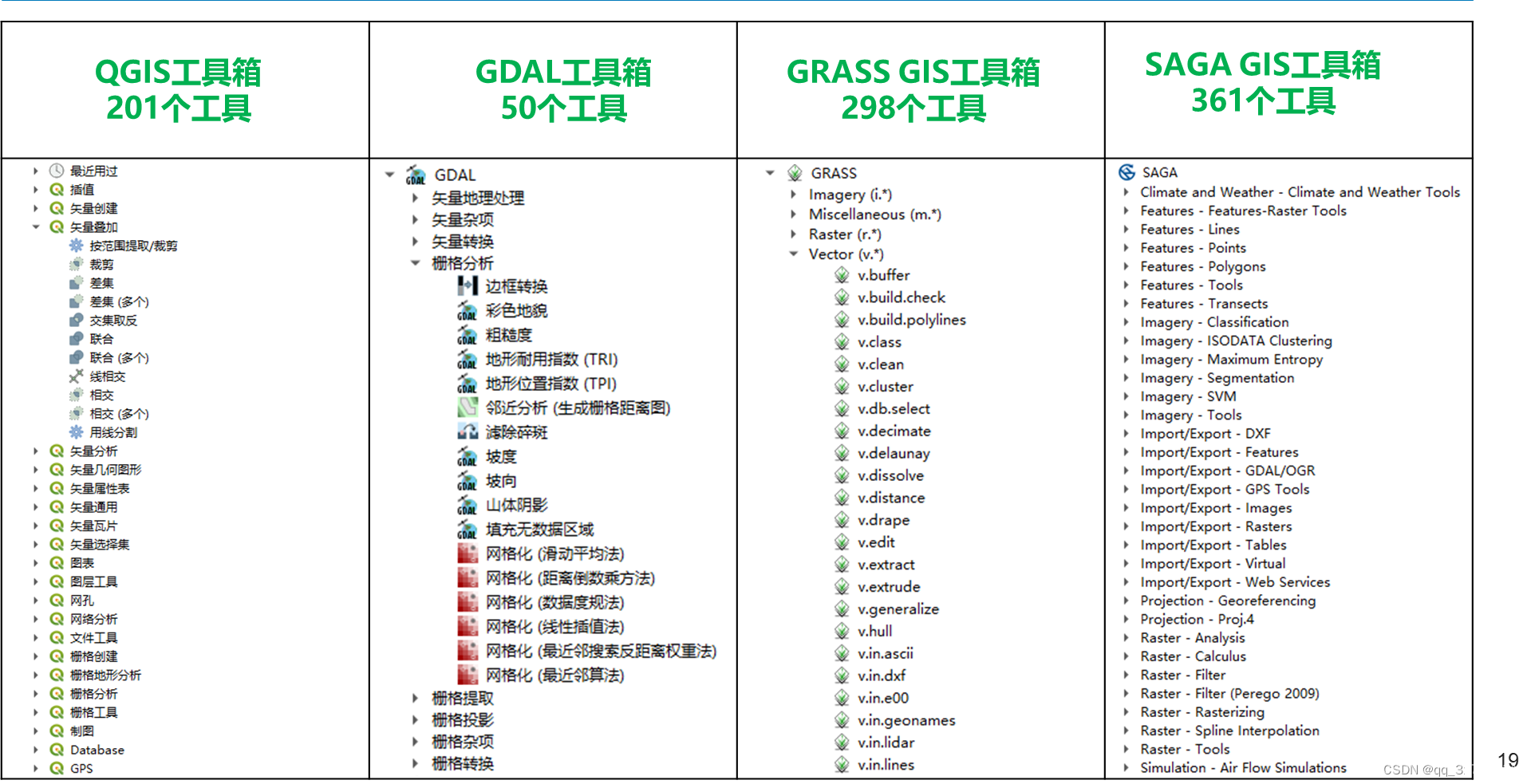

QGIS（以V3.0版为例）除去线上插件外，共包含900多个地理处理工具。按工具箱类型统计为：QGIS工具箱（201个工具）、GDAL工具箱（50个工具）、GRASS GIS工具箱（298个工具）、SAGA GIS工具箱（361个工具），如下图所示。

二、QGIS常用工具集介绍

QGIS工具箱常用工具集包括矢量创建、矢量叠加、矢量分析、矢量几何图形、矢量属性表、矢量通用、矢量选择集、图层工具、网络分析、栅格地形分析、栅格分析等。

1.矢量创建：常用工具包括创建网格、从表格创建点图层、导入带有地理标签的照片、点转线工具，工具具体说明如下：

【创建网格】：使用定义的水平和垂直间距将输入范围分割为网格。

【从表格创建点图层】：使用表格中的X和Y坐标生成点图层（也可包含Z值和M值）。

【导入带有地理标签的照片】：使用文件夹中带有坐标信息的JPEG图片创建点图层。

【点转线】：使用点图层并将其要素连接起来创建新的线图层。

2.矢量叠加：常用工具包括按范围提取/裁剪、裁剪、差集、交集取反、联合、线相交、相交、用线分割工具，工具具体说明如下：

【按范围提取/裁剪】：根据指定范围裁剪输出新图层。

【裁剪】：使用叠加图层裁剪输入图层，裁剪结果只保留两个图层相交部分。

【差集】：提取输入图层相对于叠加图层不重叠的区域，输出为新图层。

【交集取反】：提取输入图层和叠加图层的不重叠区域，输出为新图层。

【联合】：将输入图层的重合部分和不重合部分创建单独要素，重叠部分保留输入各个图层的属性，不重合叠部分只保留单个图层属性。

【线相交】：在输入图层和相交图层线相交处创建点图层，点图层可选择性保留两个线层属性。

【相交】：提取输入图层和叠加图层中的重叠部分输出新图层，输出图层可选择性保留输入图层和叠加图层的属性。

【用线分割】：使用分割图层中的线或多边形环分割输入图层中的线或多边形。

3.矢量分析：常用工具包括按类别统计、计算线总长、计算点在多边形中的数量、字段基本统计，工具具体说明如下：

【按类别统计】：此算法选定图层中的类别字段进行分类汇总，输出统计表格。

【计算线总长】：该算法使用线图层和多边形图层，并测量线的总长度以及与每个多边形交叉的线的总数。

【计算点在多边形中的数量】：该算法使用点图层和多边形图层，计算点图层在多边形图层中点的数量。

【字段基本统计】：该算法通过分析矢量图层属性表字段中的值生成基本统计信息。

4.矢量几何图形：常用工具包括按间隔增密、按数量增密、按最大长度分割线、边界、边界框、单边缓冲区、多边形转线、多部件转单部件、多环缓冲区、反转线方向、分解线、缓冲区、有效性、简化、平滑、将几何图层捕捉到图层、聚合、聚合几何图形、偏移、偏移线、融合、删除空洞、设置z值、提取顶点、提取特定的顶点、提取z值、提升为多部件、添加几何图形属性、贴加（从栅格设置z值）、线转多边形、修正几何图形、延长线、移除空的几何图形、移除重复的顶点、执行、质心、最小包含圆、最小边界几何图形，工具具体说明如下：

【按间隔增密】：几何图形通过以地图单位表示间隔参数的最大距离的边上添加其他顶点来增密。

【按数量增密】：按指定要添加到每个要素几何图形的新顶点数在现有图层中插入顶点。

【按最大长度分割线】：按输入的最大线长度对线要素进行分段。

【边界】：提取输入图层的几何界限，输出为新图层。

【边界框】：提取输入图层的四至界限，输出为新图层。

【单边缓冲区】：该算法仅在线的一侧创建缓冲区。

【多边形转线】：将面图层转换为线图层。

【多部件转单部件】：将多部件要素转换为单部件。

【多环缓冲区】：按指定的环数和距离创建缓冲区域。

【反转线方向】：反转线条的数字化方向。

【分解线】：按线要素中间的形点作为打断点将线要素分解为只有起终点的线段。

【缓冲区】：按指定距离构建当前区域的缓冲区域。

【有效性】：对输入要素进行拓扑验证输出无效图形（包括自相交、重复形点等）。

【简化】：通过按指定距离、面积或捕捉到网格形式减少要素的形点数量，使要素占据更小的存储空间。

【平滑】：这个算法可以平滑线或多边形图层中的几何图形。它创建了一个新的图层，其要素与输入图层中的要素相同，但在被平滑的几何图形中包含了较多的顶点和角。

【将几何图层捕捉到图层】：根据设定的容差值将几何图形捕捉到临近的图形形点或边上，可以是同一图层间捕捉，也可以是不同图层间捕捉。

【聚合】：该算法采用矢量或表图层，并基于表达式按组聚合要素。按表达式分组返回相同值的要素组合在一起。

【聚合几何图形】：该算法根据选定的唯一值字段聚合几何图形，字段值一致的要素将被聚合为一个新要素。

【偏移】：该算法通过指定x和y位移距离将几何图形进行偏移，从而在图层内移动它们。

【偏移线】：该算法按指定距离偏移线。正的距离将使线向左偏移，负的距离将使线向右偏移。

【融合】：该算法可合并属性值相同的要素，也可以将所有要素合并为1个要素，被合并要素的公共边将会被消除。

【删除空洞】：该算法可删除小于设定面积的要素空洞。

【设置z值】：该算法可为图层内要素设置z值，若已有z值将会被设定值替代。

【提取顶点】：该算法提取输入线层或面层的顶点，输出点图层。

【提取特定的顶点】：该算法可提取线层或面层中特定序列的顶点，第一个顶点对应的索引值是0，第二个顶点的索引值是1，-1对应于最后一个顶点，-2对应于倒数第二个的顶点，以此类推。

【提取Z值】：该算法可从几何图形中提取Z值到要素属性中，默认情况下仅提取每个要素的第一个顶点的Z值。

【提升为多部件】：该算法用具有单部件几何图形的矢量图层生成全部几何图形都为多部件的新图层。

【添加几何图形属性】：该算法计算矢量图层中要素的几何图形属性输出新的包含统计信息的图层。

【贴加（从栅格设置 Z 值）】：该算法将要素几何图形中每个顶点的Z值设置为从栅格图层内的某个波段采样的值。

【线转多边形】：该算法将输入线图层中的线作为面图层的边界生成面图层。

【修正几何图形】：该算法尝试在不会丢失任何输入顶点的情况下，创建给定无效几何图形的有效表示形式。

【延长线】：该算法将线几何图形在线的开头和结尾处将按指定量延长。

【移除空的几何图形】：该算法从矢量图层中删除所有没有几何图形的要素。所有其他要素将保留。

【移除重复的顶点】：该算法从要素中删除重复的顶点。

【质心】：该算法提取线层或面层的质心。

【最小包含圆】：该算法计算输入图层中覆盖每个要素的最小包含圆。

【最小边界几何图形】：该算法可对输入图层某个字段分组创建包围输入图层要素的几何图形。

5.矢量属性表：常用工具包括保留字段、删除字段、添加唯一值索引字段、添加字段到属性表、添加自增量字段、添加X/Y字段到图层、文本型转浮点型、重构字段、重命名字段，工具说明如下：

【保留字段】：该算法使用输入图层生成仅保留选定字段的图层。未选定字段将被删除。

【删除字段】：该算法使用输入图层生成仅删除选定字段的图层。未选定字段将被保留。

【添加唯一值索引字段】：该算法将基于图层现有唯一值字段的值新增一个唯一值索引字段并输出图层。

【添加字段到属性表】：该算法会在矢量图层中添加新的属性字段。

【添加自增量字段】：该算法向矢量图层添加一个新的递增的整数字段。

【添加X/Y字段到图层】：添加X/Y字段到点图层，可以在不同的CRS中计算X/Y字段。

【文本型转浮点型】：该算法用于将图层中文本型字段转换为浮点型字段。

【重构字段】：通过使用字段映射，修改输入图层的字段类型和名称。

【重命名字段】：该算法将重命名矢量图层中的现有字段。

6.矢量通用：常用工具包括按表达式排序、按位置连接属性、按字段值连接属性、按字符分割要素、按最近的方式连接属性、创建空间索引、创建属性索引、导出图层到DXF、定义形状文件投影、丢弃几何图形、分割矢量图层、合并矢量图层、检测数据集更改、将图层转换为空间书签、快速清空表格、删除重复几何图形、删除重复属性、提取选中的要素、修复形状文件、指定投影、重投影图层、转换空间书签到图层，工具说明如下：

【检测数据集更改】：该算法可比较原图层和修订图层间的拓扑结构更改和属性字段更改。

【将图层转换为空间书签】：该算法创建与包含在图层中的要素范围相对应的空间书签。

【快速清空表格】：在原图层基础上清空所有的要素和属性信息且不输出新图层。

【删除重复几何图形】：该算法查找重复的几何图形并将其删除。

【删除重复属性】：删除属性表中字段值重复的行，仅保留第一个匹配的行。

【提取选中的要素】：该算法以给定矢量图层中选中的全部要素创建新图层。

【修复形状文件】：通过重新创建丢失或已损坏的SHX文件，修复损坏的形状文件。

【指定投影】：该算法会为输入图层重新制定投影坐标系，输入图层会设置一个新的CRS 。

【重投影图层】：该算法重投影矢量图层。它创建了与输入图层具有相同要素的新图层，但将几何图形重投影到新的CRS。

【转换空间书签到图层】：该算法创建含存储空间书签多边形要素的新图层。

7.矢量选择集：常用工具包括按表达式提取、按表达式选择、按属性提取、按属性选择、按位置提取、按位置选择、提取距离以内、选择距离以内，工具说明如下：

【按表达式提取】：将满足表达式条件的要素输出为新图层。
