1、设计流程定义文档

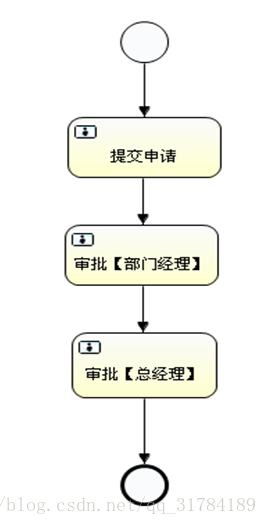

1.1 流程图


1.2 bpmn文件

            BPMN 2.0根节点是definitions节点。 这个元素中，可以定义多个流程定义（不过我们建议每个文件只包含一个流程定义， 可以简化开发过程中的维护难度）。 一个空的流程定义看起来像下面这样。注意，definitions元素 最少也要包含xmlns 和 targetNamespace的声明。 targetNamespace可以是任意值，它用来对流程实例进行分类。

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:activiti="http://activiti.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.activiti.org/test">
  <process id="helloworld" name="helloworldProcess" isExecutable="true">
    <startEvent id="startevent1" name="Start"></startEvent>
    <endEvent id="endevent1" name="End"></endEvent>
    <userTask id="usertask1" name="提交申请" activiti:assignee="张三"></userTask>
    <userTask id="usertask2" name="审批【部门经理】" activiti:assignee="李四"></userTask>
    <userTask id="usertask3" name="审批【总经理】" activiti:assignee="王五"></userTask>
    <sequenceFlow id="flow1" sourceRef="startevent1" targetRef="usertask1"></sequenceFlow>
    <sequenceFlow id="flow2" sourceRef="usertask1" targetRef="usertask2"></sequenceFlow>
    <sequenceFlow id="flow3" sourceRef="usertask2" targetRef="usertask3"></sequenceFlow>
    <sequenceFlow id="flow4" sourceRef="usertask3" targetRef="endevent1"></sequenceFlow>
  </process>
  <bpmndi:BPMNDiagram id="BPMNDiagram_helloworld">
    <bpmndi:BPMNPlane bpmnElement="helloworld" id="BPMNPlane_helloworld">
      <bpmndi:BPMNShape bpmnElement="startevent1" id="BPMNShape_startevent1">
        <omgdc:Bounds height="35.0" width="35.0" x="330.0" y="20.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="endevent1" id="BPMNShape_endevent1">
        <omgdc:Bounds height="35.0" width="35.0" x="330.0" y="380.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="usertask1" id="BPMNShape_usertask1">
        <omgdc:Bounds height="55.0" width="105.0" x="295.0" y="100.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="usertask2" id="BPMNShape_usertask2">
        <omgdc:Bounds height="55.0" width="105.0" x="295.0" y="200.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="usertask3" id="BPMNShape_usertask3">
        <omgdc:Bounds height="55.0" width="105.0" x="295.0" y="290.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNEdge bpmnElement="flow1" id="BPMNEdge_flow1">
        <omgdi:waypoint x="347.0" y="55.0"></omgdi:waypoint>
        <omgdi:waypoint x="347.0" y="100.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="flow2" id="BPMNEdge_flow2">
        <omgdi:waypoint x="347.0" y="155.0"></omgdi:waypoint>
        <omgdi:waypoint x="347.0" y="200.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="flow3" id="BPMNEdge_flow3">
        <omgdi:waypoint x="347.0" y="255.0"></omgdi:waypoint>
        <omgdi:waypoint x="347.0" y="290.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="flow4" id="BPMNEdge_flow4">
        <omgdi:waypoint x="347.0" y="345.0"></omgdi:waypoint>
        <omgdi:waypoint x="347.0" y="380.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
    </bpmndi:BPMNPlane>
  </bpmndi:BPMNDiagram>
</definitions>

说明：流程定义文档有两部分组成：

1)     bpmn文件

        流程规则文件。在部署后，每次系统启动时都会被解析，把内容封装成流程定义放入项目缓存中。Activiti框架结合这个xml文件自动管理流程，流程的执行就是按照bpmn文件定义的规则执行的，bpmn文件是给计算机执行用的。

2)     展示流程图的图片

        在系统里需要展示流程的进展图片，图片是给用户看的。

2、部署流程定义（classpath路径加载文件）
/**部署流程定义（从classpath）*/
@Test
public void deploymentProcessDefinition_classpath(){
	Deployment deployment = processEngine.getRepositoryService()//与流程定义和部署对象相关的Service
					.createDeployment()//创建一个部署对象
					.name("流程定义")//添加部署的名称
					.addClasspathResource("diagrams/helloworld.bpmn")//从classpath的资源中加载，一次只能加载一个文件
					.addClasspathResource("diagrams/helloworld.png")//从classpath的资源中加载，一次只能加载一个文件
					.deploy();//完成部署
	System.out.println("部署ID："+deployment.getId());//
	System.out.println("部署名称："+deployment.getName());//
}

说明：

    1)   先获取流程引擎对象：在创建时会自动加载classpath下的activiti.cfg.xml



    2)  首先获得默认的流程引擎，通过流程引擎获取了一个RepositoryService对象（仓库对象）

    3)  由仓库的服务对象产生一个部署对象配置对象，用来封装部署操作的相关配置。

    4)  这是一个链式编程，在部署配置对象中设置显示名，上传流程定义规则文件

    5)  向数据库表中存放流程定义的规则信息。

    6)  这一步在数据库中将操作三张表：

    a) act_re_deployment（部署对象表）

        存放流程定义的显示名和部署时间，每部署一次增加一条记录

    b) act_re_procdef（流程定义表）

    存放流程定义的属性信息，部署每个新的流程定义都会在这张表中增加一条记录。

    注意：当流程定义的key相同的情况下，使用的是版本升级

    c)  act_ge_bytearray（资源文件表）

        存储流程定义相关的部署信息。即流程定义文档的存放地。每部署一次就会增加两条记

录，一条是关于bpmn规则文件的，一条是图片的（如果部署时只指定了bpmn一个文件，

activiti会在部署时解析bpmn文件内容自动生成流程图）。两个文件不是很大，都是以二进制

形式存储在数据库中。

2、部署流程定义（zip格式的文件）

/**部署流程定义（从zip）*/
@Test
public void deploymentProcessDefinition_zip(){
	InputStream in = this.getClass().getClassLoader().getResourceAsStream("diagrams/helloworld.zip");
	ZipInputStream zipInputStream = new ZipInputStream(in);
	Deployment deployment = processEngine.getRepositoryService()//与流程定义和部署对象相关的Service
					.createDeployment()//创建一个部署对象
					.name("流程定义")//添加部署的名称
					.addZipInputStream(zipInputStream)//指定zip格式的文件完成部署
					.deploy();//完成部署
	System.out.println("部署ID："+deployment.getId());//
	System.out.println("部署名称："+deployment.getName());//
}

将压缩成zip格式的文件，使用zip的输入流用作部

署流程定义。


3、查看流程定义

        查看流程定义信息



/**查询流程定义*/
@Test
public void findProcessDefinition(){
	List<ProcessDefinition> list = processEngine.getRepositoryService()//与流程定义和部署对象相关的Service
					.createProcessDefinitionQuery()//创建一个流程定义的查询
					/**指定查询条件,where条件*/
//					.deploymentId(deploymentId)//使用部署对象ID查询
//					.processDefinitionId(processDefinitionId)//使用流程定义ID查询
//					.processDefinitionKey(processDefinitionKey)//使用流程定义的key查询
//					.processDefinitionNameLike(processDefinitionNameLike)//使用流程定义的名称模糊查询

					/**排序*/
					.orderByProcessDefinitionVersion().asc()//按照版本的升序排列
//					.orderByProcessDefinitionName().desc()//按照流程定义的名称降序排列

					/**返回的结果集*/
					.list();//返回一个集合列表，封装流程定义
//					.singleResult();//返回惟一结果集
//					.count();//返回结果集数量
//					.listPage(firstResult, maxResults);//分页查询
	if(list!=null && list.size()>0){
		for(ProcessDefinition pd:list){
			System.out.println("流程定义ID:"+pd.getId());//流程定义的key+版本+随机生成数
			System.out.println("流程定义的名称:"+pd.getName());//对应helloworld.bpmn文件中的name属性值
			System.out.println("流程定义的key:"+pd.getKey());//对应helloworld.bpmn文件中的id属性值
			System.out.println("流程定义的版本:"+pd.getVersion());//当流程定义的key值相同的相同下，版本升级，默认1
			System.out.println("资源名称bpmn文件:"+pd.getResourceName());
			System.out.println("资源名称png文件:"+pd.getDiagramResourceName());
			System.out.println("部署对象ID："+pd.getDeploymentId());
			System.out.println("#########################################################");
		}
	}
}
结果

再部署一次运行结果为：


    可以看到流程定义的key值相同的情况下，版本是从1开始逐次升级的    流程定义的Id是【key：版本：生成ID】

说明：
1) 流程定义和部署对象相关的Service都是RepositoryService。
2) 创建流程定义查询对象，可以在ProcessDefinitionQuery上设置查询的相关参数
3) 调用ProcessDefinitionQuery对象的list方法，执行查询，获得符合条件的流程定义列表
4) 由运行结果可以看出：
        Key和Name的值为：bpmn文件process节点的id和name的属性值



    1)   key属性被用来区别不同的流程定义。

    2)    带有特定key的流程定义第一次部署时，version为1。之后每次部署都会在当前最高版本号上加1

    3)      Id的值的生成规则为:{processDefinitionKey}:{processDefinitionVersion}:{generated-id},这里的generated-id是一个自动生成的唯一的数字

    4)   重复部署一次，deploymentId的值以一定的形式变化

           规则act_ge_property表生成

4、删除流程定义


    删除部署到activiti中的流程定义。



/**删除流程定义*/
@Test
public void deleteProcessDefinition(){
	//使用部署ID，完成删除
	String deploymentId = "601";
	/**
	 * 不带级联的删除
	 *    只能删除没有启动的流程，如果流程启动，就会抛出异常
	 */
//	processEngine.getRepositoryService()//
//					.deleteDeployment(deploymentId);

	/**
	 * 级联删除
	 * 	  不管流程是否启动，都能可以删除
	 */
	processEngine.getRepositoryService()//
					.deleteDeployment(deploymentId, true);
	System.out.println("删除成功！");
}

说明：

    1) 因为删除的是流程定义，而流程定义的部署是属于仓库服务的，所以应该先得到RepositoryService。

    2)  如果该流程定义下没有正在运行的流程，则可以用普通删除。如果是有关联的信息，用级联删除。项目开发中使用级联删

除的情况比较多，删除操作一般只开放给超级管理员使用。

5、获取流程定义文档的资源（查看流程图附件）

    查询出流程定义文档。主要查的是图片，用于显示流程用。

/**查看流程图
 * @throws IOException */
@Test
public void viewPic() throws IOException{
	/**将生成图片放到文件夹下*/
	String deploymentId = "801";
	//获取图片资源名称
	List<String> list = processEngine.getRepositoryService()//
					.getDeploymentResourceNames(deploymentId);
	//定义图片资源的名称
	String resourceName = "";
	if(list!=null && list.size()>0){
		for(String name:list){
			if(name.indexOf(".png")>=0){
				resourceName = name;
			}
		}
	}


	//获取图片的输入流
	InputStream in = processEngine.getRepositoryService()//
					.getResourceAsStream(deploymentId, resourceName);

	//将图片生成到D盘的目录下
	File file = new File("D:/"+resourceName);
	//将输入流的图片写到D盘下
	FileUtils.copyInputStreamToFile(in, file);
}

说明：

    1)  deploymentId为流程部署ID

    2)   resourceName为act_ge_bytearray表中NAME_列的值

    3)  使用repositoryService的getDeploymentResourceNames方法可以获取指定部署下得所有文件的名称

    4)  使用repositoryService的getResourceAsStream方法传入部署ID和资源图片名称可以获取部署下指定名称文件的输入流

    5)  最后的有关IO流的操作，使用FileUtils工具的copyInputStreamToFile方法完成流程流程到文件的拷贝，将资源文件以流

的形式输出到指定文件夹下

6、附加功能：查询最新版本的流程定义

/***附加功能：查询最新版本的流程定义*/
@Test
public void findLastVersionProcessDefinition(){
	List<ProcessDefinition> list = processEngine.getRepositoryService()//
					.createProcessDefinitionQuery()//
					.orderByProcessDefinitionVersion().asc()//使用流程定义的版本升序排列
					.list();
	/**
	 * Map<String,ProcessDefinition>
           map集合的key：流程定义的key
           map集合的value：流程定义的对象
           map集合的特点：当map集合key值相同的情况下，后一次的值将替换前一次的值
	 */
	Map<String, ProcessDefinition> map = new LinkedHashMap<String, ProcessDefinition>();
	if(list!=null && list.size()>0){
		for(ProcessDefinition pd:list){
			map.put(pd.getKey(), pd);
		}
	}
	List<ProcessDefinition> pdList = new ArrayList<ProcessDefinition>(map.values());
	if(pdList!=null && pdList.size()>0){
		for(ProcessDefinition pd:pdList){
			System.out.println("流程定义ID:"+pd.getId());//流程定义的key+版本+随机生成数
			System.out.println("流程定义的名称:"+pd.getName());//对应helloworld.bpmn文件中的name属性值
			System.out.println("流程定义的key:"+pd.getKey());//对应helloworld.bpmn文件中的id属性值
			System.out.println("流程定义的版本:"+pd.getVersion());//当流程定义的key值相同的相同下，版本升级，默认1
			System.out.println("资源名称bpmn文件:"+pd.getResourceName());
			System.out.println("资源名称png文件:"+pd.getDiagramResourceName());
			System.out.println("部署对象ID："+pd.getDeploymentId());
			System.out.println("#########################################################");
		}
	}
}
7、附加功能：删除流程定义（删除key相同的所有不同版本的流程定义）

/**附加功能：删除流程定义（删除key相同的所有不同版本的流程定义）*/
@Test
public void deleteProcessDefinitionByKey(){
	//流程定义的key
	String processDefinitionKey = "helloworld";
	//先使用流程定义的key查询流程定义，查询出所有的版本
	List<ProcessDefinition> list = processEngine.getRepositoryService()//
					.createProcessDefinitionQuery()//
					.processDefinitionKey(processDefinitionKey)//使用流程定义的key查询
					.list();
	//遍历，获取每个流程定义的部署ID
	if(list!=null && list.size()>0){
		for(ProcessDefinition pd:list){
			//获取部署ID
			String deploymentId = pd.getDeploymentId();
			processEngine.getRepositoryService()//
						.deleteDeployment(deploymentId, true);
		}
	}
}
8、总结

Deployment   部署对象

1、一次部署的多个文件的信息。对于不需要的流程可以删除和修改。
2、对应的表：
  act_re_deployment：部署对象表
  act_re_procdef：流程定义表
  act_ge_bytearray：资源文件表
  act_ge_property：主键生成策略表

ProcessDefinition 流程定义
1、解析.bpmn后得到的流程定义规则的信息，工作流系统就是按照流程定义的规则执行的。











vx-Yang_Gaige
关注
Activiti工作流之管理流程定义
06-01
NULL 博文链接：https://profound-accumulation.iteye.com/blog/2244867
（五）Activiti之获取流程定义图片和流程定义删除
weixin_34324081的博客
12-06 456
一、获取流程定义图片 /** * 通过流程部署ID获取流程图图片 */ @Test public void getImageById()throws Exception{ InputStream inputStream=processEngine.getRepositoryService() .g...
流程定义和流程实例
最新发布
qq_36022463的博客
03-02 566
跟流程实例流程部署的表,就是RE_开头的表都是通过操作# true: 表示去检查，，false：表示不检查，表示不会自动部署流程# 指定流程定义xml文件后缀，，默认的后缀 是 **.bpmn20.xml,**.bpmn@Autowired// 开始部署构建.name("测试工作流")// 部署表的分类.category("流程分类").key("部署的key")// 设置文件的输入流，， 通过这个输入流自动读取xml文件// 完成部署.deploy();
Activiti工作流之获取流程定义中所有的节点
热门推荐
哟呼很多事的专栏
06-15 5万+
初步设想实现一个部署完工作流之后，为UserTask节点动态分配任务执行者，或者在分支节点上添加进入条件的功能。为了实现这个功能需要解析流程定义文件取出文件中定义的所有节点。这里有两个方法可以实现此功能。
Activiti获取流程定义的图片
GaoChenXi
04-18 1813
我们想要能够查看某个流程定义的流程图片，对应的数据表act_ge_bytearray的BYTES_字段;Activiti给我们提供了接口，可以返回一个资源文件输入流我用到了apache的commons包中的FileUtils，所以在pom.xml贴上依赖&lt;dependency&gt; &lt;groupId&gt;commons-io&lt;/groupId&gt; &lt;...
activiti 流程定义 ProcessDefinition
mchgogo的博客
01-19 9090
由于这两天没项目、学习 activiti 工作流 、根据demo 写、记录一下....................../** * 部署流程定义（从classpath） */ @Test public void processDefinition_classpath(){ Deployment deployment=processEngine.getRepositoryService()
activiti-5.22.0&Activiti-activiti-5.22.0.zip
11-25
通过使用一种基于BPMN 2.0标准的流程定义语言，Activiti 可以处理各种复杂的业务逻辑。BPMN（Business Process Model and Notation）是一种图形化表示方法，使得非技术人员也能理解流程图。 2. **BPMN 2.0支持**： ...
activiti-5.22.0zip下载
04-07
1. **Activiti引擎**：这是Activiti的核心组件，负责执行流程定义和实例。它解析 BPMN 2.0 格式的流程定义文件，提供了API供开发者进行流程的启动、查询、控制等操作。 2. **BPMN 2.0**：Business Process Model ...
activiti5.22-web流程设计器整合demo
12-26
通过浏览器访问项目提供的URL，可以直观地看到流程图，拖拽节点、设置流转条件、定义任务分配等，实现流程设计的可视化操作。此外，Activiti还提供了丰富的API和工具，使得开发者可以轻松地将流程与应用程序集成，...
activiti1-2
12-17
5. `*.png` - 流程图，可视化展示流程定义。 6. `README.md` - 项目介绍和使用指南。 7. 测试用例 - `src/test/` 目录下的测试代码，用于验证流程的正确性。 在实际的Activiti项目中，用户可能学习如何创建并部署...
activiti-5.22.0官方版本 用于activiti-explorer.zip
04-10
3. **流程部署**：用户可以在 Explorer 中上传 BPMN 2.0 格式的流程定义文件，然后部署到 Activiti 引擎中。部署后的流程可以在系统中实例化和执行。 4. **任务管理**：Activiti Explorer 提供了任务管理界面，用户...
14activiti - 流程管理定义（查看流程定义）
阿甘兄
07-31 766
查询流程定义的信息 结果： 再部署一次运行结果为： 可以看到流程定义的key值相同的情况下，版本是从1开始逐次升级的，流程定义的Id是【key：版本：生成ID】 分析： 流程定义和部署对象相关的Service都是RepositoryService。 创建流程定义查询对象，可以在ProcessDefinitionQuery上设置查询的相关参数。 调用ProcessDefinitio...
Activiti5 获取当前流程实例运行图
zhouzhiwengang的专栏
04-29 1551
前提条件： SpringBoot + Activiti5.22 流程定义、流程实例运行 Controller获取流程实例运行图 @GetMapping("png/{taskId}") public void currentProcessInstanceImage(@PathVariable("taskId") String taskId, HttpServletResponse response) throws IOException { int index; .
activiti5显示流程图
代码的艺术
07-05 4307
从数据库中已输入流的方式读取出图片数据，然后在jsp页面中读取输入流，以图片的格式显示出图片。  service层   /**        * 读取带跟踪的图片        */     public InputStream readResource(String executionId){         InputStream imageStream = nu
springBoot集成Activiti5.0
专注基础架构领域
11-19 2997
一、工作流简介 1.什么是工作流？ 简单的理解就是工作的流程，这里的流程指的是，完成一个企业中具体业务的一系列工作步骤，所有的步骤合在一起就是业务从开始到结束的流转过程。 从计算机系统的角度来讲，工作流系统表示：业务过程的部分和整体在计算机应用环境的自动化操作。   2.工作流的三大要素 ①这个过程要做什么？ ②经过多少个步骤？ ③每个步骤是由谁来做，做什么，怎么做？   3....
Activity5详解
aojinkun2397的博客
09-18 1万+
一、画流程图 我们以请假流程为例，画一个简单的流程图 新建文件 右键新建BPMN文件，命名为Myprocess,打开文件出现如下界面： 点击空白处，然后在右边可看到ID选项，为流程图设置一个唯一的ID，如果ID重复，部署的时候就会认为是一个流程的新版本。 加入元素 需要用到如下几个组件： 完成后的结果： 二、流程部署 把我们画好的流程信息保存到数据库中 :::tip 提示 bpmn...
Activiti5之BPMN2.0新的业务流程定义规范
轻耘智科技CTO 尤胜荣 的专栏
07-04 783
上世纪九十年代以后，随着WfMC联盟的成立，BPM市场群雄逐鹿如火如荼，工作流技术得到了突飞猛进的发展，其中IBM、Oracle等大型软件厂商在工作流领域各扯大旗割据一方。2011年BPMN2.0新规范的发布为各工作流产品互容互通提供了统一的标准，结束了各工作流厂商各自为政相互抵斥的局面。   什么是BPMN、Workflow？ BPM（Business Process Managemen...
使用activity 获取流程中的各个节点id，并导出到excel中
‘Sword
07-19 1120
activity 使用
Activiti-5.22.0流程设计器下载指南
4. MySQL数据库：Activiti流程引擎使用数据库来存储流程定义、流程实例数据、用户任务、历史数据等。MySQL是一个流行的开源关系型数据库管理系统。通常，Activiti的配置需要指定使用的数据库连接，本次文件列表中...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
