最易懂的RAID0、RAID1、RAID5、RAID10/01概念解析

    大多数文章都是长篇大论和很多专有名词,本文就从不那么专业的角度解释这几个概念,以及介绍RAID5(最常用)这磁盘阵列下多硬盘的内存如何计算。

    磁盘都有生命周期,但一些关键数据我们又不想因为某些原因丢掉,所以RAID实际上目的就是防止因为磁盘损坏相关问题导致的数据丢失处理办法。

RAID0

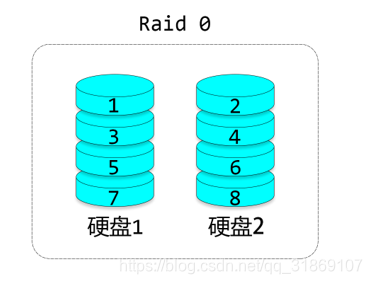

    不具有防止数据丢失的功能,主要是能够并行存储,数据存储方式如下图:



    可以看出,其中一块硬盘坏掉,我们的数据就丢失了,无法防止数据丢失。

RAID1

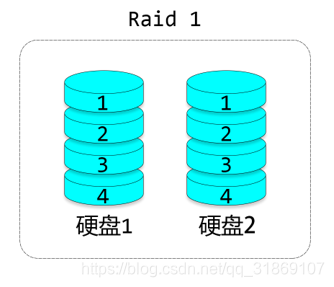

    具有数据冗余的能力,能够一定保证其中一块硬盘坏掉,数据不会丢失,如果两块硬盘来做RAID1,读写效率依旧是一块硬盘的,存储量也只有较小那块硬盘的大小,原因根据结构图我们可以猜出:



    可以理解为一块硬盘正常工作,另一块硬盘正常情况下只做备份用途,当前一块硬盘坏掉,直接顶上。

RAID5

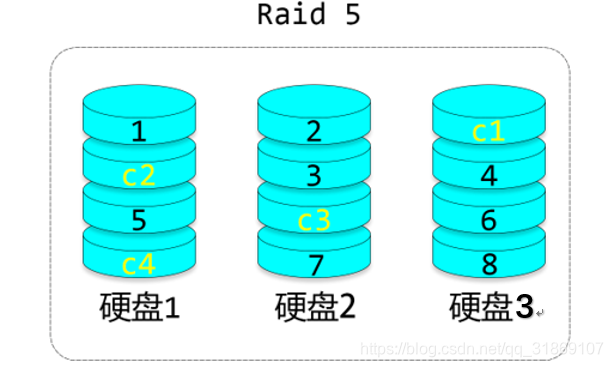

    至少需要三块硬盘组成,既具有数据并行存储的能力,也具有防止某块硬盘坏掉数据丢失的能力,因此RAID5比较常用,一般硬盘都支持,结构图如下:



    一般C1、C2这些为C1=1异或2得到的,无论那块硬盘丢失,我们都可以还原数据。比如1号盘坏掉,我们可以2异或C1就得到1(数据异或两次就还原)。

实际容量计算:

    关于三块大小不一样的硬盘通过RAID5的方式构建磁盘阵列,我们如何知道构建后磁盘阵列大小?

    其实就是按照最小的磁盘大小来算,(N-1)*M,N为参与构建磁盘阵列的磁盘个数(N>=3),M为最小磁盘存储容量大小。

RAID 01/10

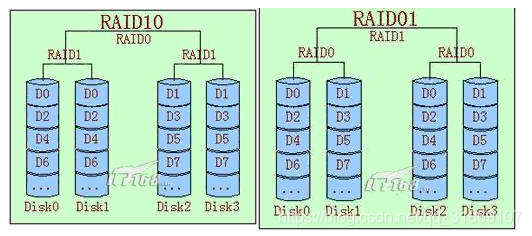

    其实就是RAID0和RAID1的组合,先后顺序肯定会有区别的,该种磁盘阵列至少需要4块硬盘,并且RAID10的应用要优于RAID01,结构图如下:



    RAID01当0号硬盘坏掉后,右边2或3其中只要一个坏掉,该磁盘阵列就坏掉了

    RAID10 当0号硬盘坏掉后,只有当1坏掉,整个磁盘阵列才会坏掉
