3GPP R18中关于各类IoT设备在NTN中的增强和扩展

3GPP R18协议对物联网连接领域进行了重大增强，特别是通过非地面网络（NTN）。此版本标志着LTE和NR标准第一次明确纳入了对NTN的支持，将IoT和eMTC设备的覆盖范围扩展到超出地面限制的范围。在R18中将重点关注利用卫星星座（从低轨到高轨道）和高空平台站（HAPS），为物联网设备建立弹性和无处不在的链路访问。

这种整合对于确保跨不同地理环境的一致和可靠连接至关重要，包括传统网络基础设施服务不足的偏远和农村地区。技术论述将引导当前蜂窝技术适应NTN带来的独特挑战的复杂性，如延迟、频率偏移和卫星移动的动态性，为全球物联网通信的新时代奠定基础。

NTN的定义

       非地面网络（NTN）利用低地球轨道（LEO）、中地球轨道（MEO）和地球静止轨道（GEO）上的卫星，将连通性扩展到地面之外。近地轨道卫星最接近地球，提供低延迟，是时间敏感通信的理想选择。MEO卫星，部署在更远的地方，提供覆盖区域和延迟之间的平衡，适合导航和更广泛的通信。地球同步轨道卫星位于35786公里的赤道上空，确保对特定区域的连续覆盖，使它们成为广播和天气监测的完美选择。
       3GPP的非地面网络（NTN）计划将彻底改变卫星通信，特别是通过定位在600公里以上的近地轨道卫星和静止的地球同步轨道卫星。为实现符合3GPP NTN框架的卫星通信系统，提出了一种创新的结构设计。通常，从卫星到地面核心网的通信是通过连接到卫星地面站的馈线链路进行的。然后，这种设置通过专用服务链路将通信功能扩展到单个用户设备。

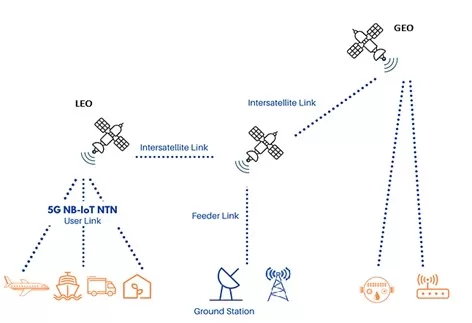

       上图说明了利用低地球轨道（LEO）和地球静止轨道（GEO）卫星的非地面网络（NTN）的通信框架。物联网设备通过5G NB-IoT用户链路与低轨卫星连接，低轨卫星能够通过星间链路直接转发数据。这些卫星还与地球同步轨道卫星相连，后者覆盖范围更广。数据流通过馈线连接到地面站，从而方便与因特网连接。该基础设施受益于3GPP R18的增强功能，增强了电源效率，实现了更好的移动性支持，并优化了信令，以获得更可靠和高效的物联网通信体验。

一、3GPP Release 18主要增强的功能

在3GPP R18中，增强是针对优化非地面网络（NTN）上的物联网操作，重点是效率、覆盖和性能：

支持FDD频段的半双工：R18中，NTN上的物联网设备预计将支持半双工操作，节省电力，并简化设备设计；
UE位置合规性：R18强调了UE位置网络验证的重要性，以满足监管标准，确保准确可靠的位置报告；
增强物联网设备的移动性：基于R17的移动性进行增强，测量协议将得到增强，以防止无线链路故障并支持移动性，特别是针对eMTC设备；
吞吐量改进：通过潜在禁用下行链路的HARQ反馈来解决HARQ停顿问题，以提高物联网NTN的性能，特别是吞吐量方面；
优化GNSS：将优化GNSS的使用效率，允许更长的连接，而不需要不断调整GNSS，从而节省物联网设备的电池寿命；
核心和性能要求规范：RF、RRM和解调要求，在R17中未指定，将在R18中详细说明，以支持NTN上的NB-IoT和eMTC操作。

二、将NR NTN扩展到更高的频段

在3GPP R18中，NR NTN战略性扩展到10ghz以上的频率，特别是Ka频段，通过非地面信道为物联网和移动宽带业务带来了革命性的发展。此举主要是为了增强VSAT设备的能力，使其能够支持各种平台的宽带数据服务，包括海上、空中和地面车辆。向Ka波段的转变带来了一些技术挑战和机遇。其中一个主要挑战是由于大气条件导致的信号衰减增加，这在这些较高的频率上更为明显。这就需要发展先进的天线技术和自适应调制方案，以确保可靠的信号传输和接收。更高的频率也允许更窄的波束宽度，从而更集中和有效地利用频谱，但需要更精确的波束转向和管理。

对于VSAT终端，Ka波段提供了更高数据速率和增强网络容量的潜力。这对于需要大量带宽的应用程序至关重要，例如高清视频流、大规模数据传输和实时通信服务。然而，在Ka波段实施这些系统需要仔细考虑功率要求、天线设计和热管理，以保持最佳性能。

主要的宽带卫星供应商向固定的、可重新定位的用户设备提供服务。地球同步轨道卫星以较少的单元提供广泛的覆盖范围，相对于地球保持静止，不像低轨道卫星移动迅速，需要持续跟踪。然而，低轨道卫星提供更低的延迟、更高的吞吐量，因为它们靠近地球，并且以更小的波束尺寸提供更大的容量可扩展性，尽管这需要更多的卫星来保持覆盖和服务质量。

目前的卫星频谱分配范围从1.5 GHz到51.4 GHz，包括L、S、C、Ku和Ka频段。
请添加图片描述
下表概述了各种卫星供应商及其卫星系统和所使用的频谱：

运营商	部署的卫星系统	频谱
Space X (Starlink)	12000+ (3580)	Ku-band
OneWeb	648 (542)	Ku-band
Kuiper	3236 (0)	Ka band
Telesat	188 (2)	C, Ku, Ka bands
Echostar	10 GEO (10)	Ku, Ka, S bands
HughesNet	3 GEO (2)	Ka band

此外，更高频段的使用为NTN场景下的网络设计和部署开辟了新的可能性。它允许在给定的频谱空间内容纳更多的用户，从而提高整体网络效率和用户体验。将这些高频频段集成到5G NTN框架中，证明了5G功能的持续发展，努力提供无处不在的高速连接，而不受地理和环境限制。

三、UE移动性和服务连续性方面的增强

3GPP R18中，在增强用户设备（UE）移动性和服务连续性方面取得了重大进展，特别是在非地面网络（NTN）中。这些增强对于在NTN动态环境中保持无缝连接至关重要，因为卫星移动和可变信号延迟等因素构成了独特的挑战。该版本的主要增强包括设计用于切换和小区重选择的复杂算法。这些算法旨在对卫星位置的快速变化做出高度响应，确保UE可以在不中断服务的情况下在小区之间快速切换。这对于保持LEO、MEO和GEO卫星系统中一致的通信链路尤其重要，因为这些卫星与地球表面的相对位置经常变化。

另一个重点领域是跟踪区域更新的增强。随着卫星的移动，它们所支持的小区的覆盖范围也在移动。更新的跟踪区域管理确保终端始终连接到适当的小区，提高了网络的整体可靠性。此外，还有完善的信号测量和评估协议，使终端用户能够更准确地决定何时启动切换。

此外，增强功能解决了地面和NTN小区之间的业务连续性问题。这包括优化传输流程，确保终端可以在不同类型的网络之间无缝切换。这对于需要不间断连接的应用至关重要，例如应急服务、关键基础设施监控和某些工业物联网应用。

R18的重点是提高NTN环境中的终端移动性和服务连续性，这表明3GPP致力于解决非地面通信的独特挑战，为更强大和可靠的移动网络铺平道路。

四、通过网络验证终端位置的合规性

在3GPP第18版中，通过对用户设备（UE）位置进行精确的网络验证来满足法规遵从性是一个重要的重点。这涉及到网络验证和报告终端位置的能力，这对于紧急呼叫、合法拦截、公共警告和准确可靠的计费流程至关重要。下表给出了终端位置验证需求概述：

服务	精度	可靠性	延迟
紧急电话	水平方向 50m ，垂直方向 3m	提供可靠的UE定位	快速定位，不延迟呼叫建立过程
合法监听（LI）	映射到具有小区ID粒度的物理位置	UE生成的位置信息必须是可验证的	不应损害LI服务
公众告警服务 (PWS)	目标警报的宏小区大小粒度	法规中隐含但未明确规定的	不应该显著影响PWS分发
收费及收费通知书	了解UE的上下文，以便准确计费	移动运营商必须确认终端位置	不应该影响收费服务
所有受规管服务	保护用户位置数据	允许其用于安全、预防犯罪和法规遵从性	N/A

对于紧急呼叫，最严格的精度要求是：水平50米，垂直3米，与主要监管机构保持一致。可靠的位置信息对于及时的协助也是至关重要的，不能延迟呼叫建立。合法的拦截需要明确的逻辑位置到物理位置的映射，通常是基于小区ID来检测过境点。公共警报服务可能利用蜂窝广播来发出特定区域的警报，它依赖于与蜂窝大小粒度相对应的可靠位置信息。最后，准确的UE上下文对于适当的收费和资费通知至关重要。在所有服务中，隐私和自动决策法规都需要保护用户位置数据，允许其用于安全、预防犯罪和法规遵从性。

该系统现在必须应对由非地面网络（NTN）引入的额外复杂性，例如更长的信号延迟和不断变化的卫星位置。考虑到NTN的高延迟和动态性，实现了改进的算法来计算准确的UE位置。这确保了符合严格的定位准确性和可靠性监管要求，特别是在关键通信场景中。

五、改进IoT NTN性能

在3GPP R18中，物联网性能在非地面网络（NTN）上的增强专注于解决关键挑战，如HARQ停滞。由于NTN固有的长往返时间，这个问题在NB-IoT和eMTC中尤其明显。为了缓解这种情况，人们正在研究禁用下行数据传输的HARQ反馈等策略。这种方法有望显著提高吞吐量。此外，正在优化全球导航卫星系统（GNSS）的运行。这些改进旨在促进稀疏的GNSS使用，同时保持高效的功耗，确保NTN环境中物联网设备的长期连接。

六、NTN上物联网的核心和性能要求

3GPP R18定义并完成了非地面网络（NTN）上的物联网操作的核心和性能要求，这方面在之前的版本中没有完全规定。这包括详细说明NTN环境下NB-IoT和eMTC操作的射频（RF）、无线电资源管理（RRM）和解调要求。这些规范对于确保物联网设备在NTN的独特条件下保持一致和可靠的性能至关重要，包括信号传播特性、功率效率参数，以及NTN环境特有的可变延迟和连接场景的处理。

总结

3GPP R18是物联网连接的一个关键进展，包括非地面网络（NTN），将设备的覆盖范围扩展到地面以外。主要的改进包括对FDD频段的半双工支持，以节省电能，改进的移动协议以确保NTN动态中的服务连续性，以及吞吐量优化以解决NB-IoT和eMTC中的HARQ停顿问题。至关重要的是，第18版还强调了法规遵从性，为紧急服务、公共警告和计费提供了准确的UE位置验证。这种合规性与先进的算法相结合，以克服NTN的挑战，如更长的信号延迟和卫星移动性。此外，第18版将确定NTN上物联网的核心RF、RRM和解调要求，确保设备在可变的NTN条件下的可靠性能。这些增强体现了对健壮、可靠和符合监管的移动网络的承诺，利用NTN来开启全球物联网通信的新时代。
