Protobuf 序列化

前言

Protocol Buffers（简称ProtoBuf）是一种语言无关、平台无关、可扩展的数据序列化格式。
它由Google开发，最初被用于解决大规模分布式系统中的数据存储与通信问题，现在也是gRPC协议的默认序列化方式。
在RPC框架中，数据序列化是非常关键的一环，序列化性能的高低直接影响RPC的调用性能。
ProtoBuf的设计目标是提供一种高效、简单、可扩展的数据交换格式。与其他常见的数据序列化格式（如XML和JSON）相比，ProtoBuf在数据大小和解析速度上都有很大的优势。

如下一段数据，使用JSON传输需要消耗25个字节，ProtoBuf仅仅需要11字节，缩小了一半多。

{
    "name":"Jackson",
    "id":1
}

消息定义

不管是服务还是消息，均通过.proto文件定义，如下是一个最简单的消息定义：

syntax = "proto3";
message Person {
  int32 id = 1;
  string name = 2;
}

第一行指定了proto文件的版本号。
第二行开始定义了一个Person消息类，它由2个字段组成，整形id和字符串name。

笔者使用Java语言，Maven引入Compiler插件，就可以把proto文件编译成Java类。

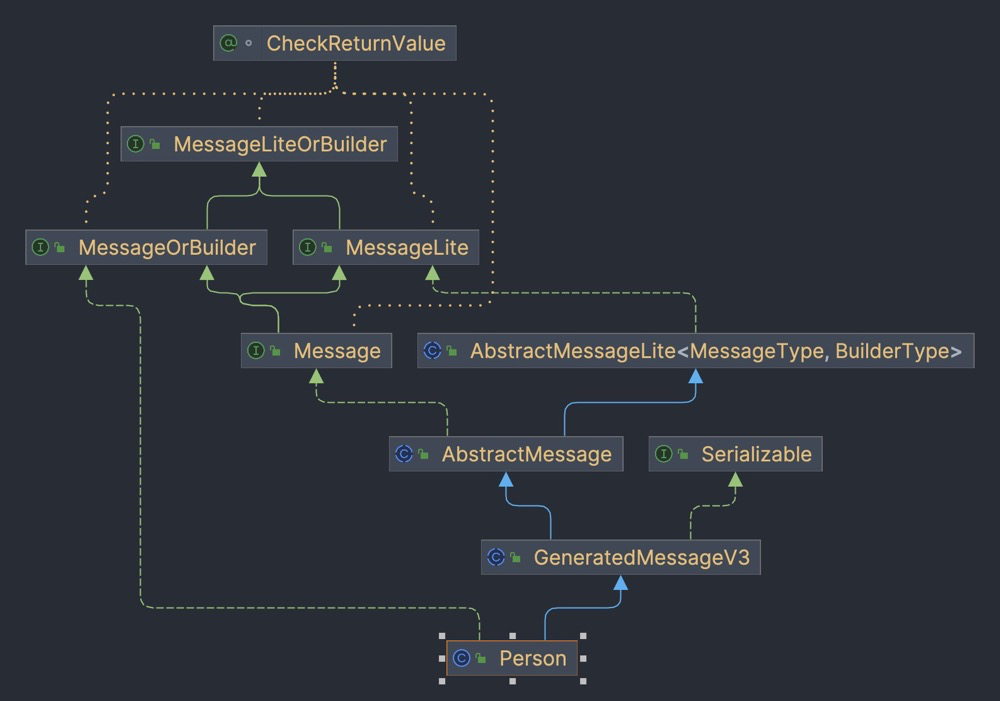

编译后的代码很长就不贴了，这里给出编译后的Person类图：

实现了MessageLite接口，方法MessageLite#toByteArray()可以把对象序列化成字节数组。
Person#parseFrom()方法可以把字节数组反序列化成对象。

序列化

如下是一个简单的序列化&反序列化示例：

public static void main(String[] args) throws Exception {
    PersonOuterClass.Person person = PersonOuterClass.Person.newBuilder()
            .setId(1).setName("Jackson")
            .build();
    // 序列化
    byte[] bytes = person.toByteArray();
    System.err.println(bytes.length);// 11
    // 反序列化
    person = PersonOuterClass.Person.parseFrom(bytes);
    System.err.println(person);
}

ProtoBuf采用TLV的数据存储方式，即Tag Length Value。其中Length部分是可选的，只有变长类型才需要，例如字符串、字节数组等。
序列化后的字节数组就是由若干个TLV紧凑的排列在一起的。
以生成的Person#writeTo()序列化代码，按照字段定义的顺序往Output写。

public void writeTo(com.google.protobuf.CodedOutputStream output)
                    throws java.io.IOException {
  if (id_ != 0) {
    output.writeInt32(1, id_);
  }
  if (!getNameBytes().isEmpty()) {
    com.google.protobuf.GeneratedMessageV3.writeString(output, 2, name_);
  }
  if (sex_ != false) {
    output.writeBool(3, sex_);
  }
  unknownFields.writeTo(output);
}

Tag用来标识字段序号和类型，采用无符号的Int32表示，Tag被设计用来表示两部分数据：

• 低3位表示WIRE_TYPE
• 高位表示字段序号

通过Tag就可以知道，当前这段数据是什么类型的，属于哪个字段。
生成Tag的代码：WireFormat#makeTag()

static int makeTag(int fieldNumber, int wireType) {
    return fieldNumber << 3 | wireType;
}

WIRE_TYPE的类型有：

WIRE_TYPE只占用3Bit，最多可以表示8种类型，够用吗？？？
目前WIRE_TYPE一共也只有6种类型，完全够用。因为ProtoBuf会把多种数据类型合并为一种类型，例如WIRE_TYPE=0，可以表示为int32，int64，uint32，unint64，bool，enum以及sint32和sint64等类型。
拿bool举例，ProtoBuf用1字节表示，0代表false，1代表true。

public final void writeBool(final int fieldNumber, final boolean value) throws IOException {
    this.writeTag(fieldNumber, 0);
    this.write((byte)(value ? 1 : 0));
}

对于变长类型，例如字符串，字节数组这些长度不确定的类型，则需要一个单独的Length字段来标记实际的Value长度。
以字节数组为例，在写入Tag后，紧接着会写一个无符号的Int32来记录长度。

public final void writeBytesNoTag(final ByteString value) throws IOException {
    this.writeUInt32NoTag(value.size());
    value.writeTo(this);
}

为了节省空间，ProtoBuf采用变长整形（Varint）的编码方式来表示整数。
每个字节的低7位用来表示数字，最高位用来表示整形是否结束。如果为1代表整形还没结束，还需要读取下一个字节，直到最高位为0才代表一个完整的整形。

• 对于小于等于127的数值，使用一个字节表示，最高位标识为0，低7位存储数值本身；
• 对于大于127的数值，使用多个字节表示，每个字节的最高位标识为1，低7位存储数值的一部分，最后一个字节的最高位为0。

基于以上规则，虽然单个字节表示的数字范围小了，但是基于概率学统计，大数出现的概率往往很小，采用变长整形来表示数字可以有效节省空间。
