        1:Bochs 汇编 引导程序调试

        2:处理器编译问题分析

一：AX、BX、CX、DX、SI、DI、SP、BP、IP

输入 sreg 会显示很多段寄存器的内容

输入 r 显示所有的通用寄存器

单步执行指令：输入框 输入S （step）单步

断点指令：b  所谓断点 这是一个内存地址，当处理器执行到这个地址时，指令停止

 例如输入：b 0x7c00 ，到0x7c00 时，指令停止

输入C 时，不间断执行指令，如果我们设置了断点，他就会在断点处停下来

进入调试窗口，查看 段寄存器（输入sreg） 和通用寄存器 输入（r）

输入s单步执行指令 后 执行当前正在等待的指令，然后显示下一次将要执行的指令

这是在rom bos区间中调试，

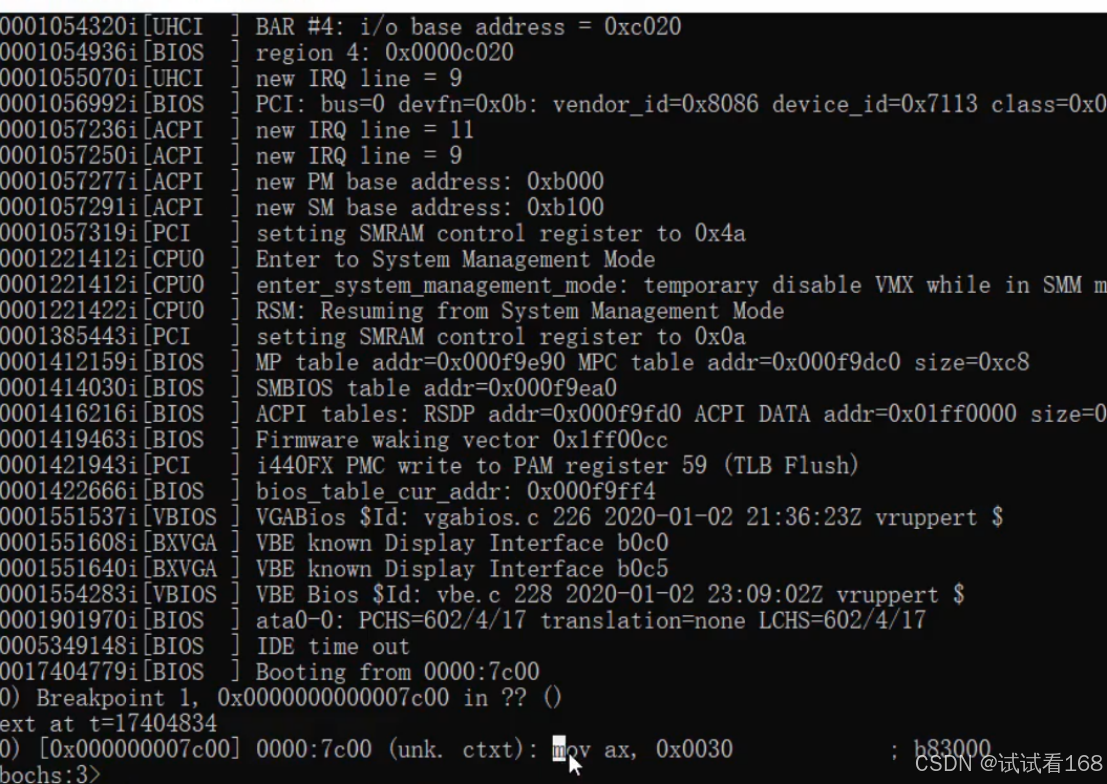

设置断点 b 0x7c00

会执行到0x7c00处

目前正在等待执行的指令是 mov ax,0x0030,将30传送给ax

然后s 单步执行

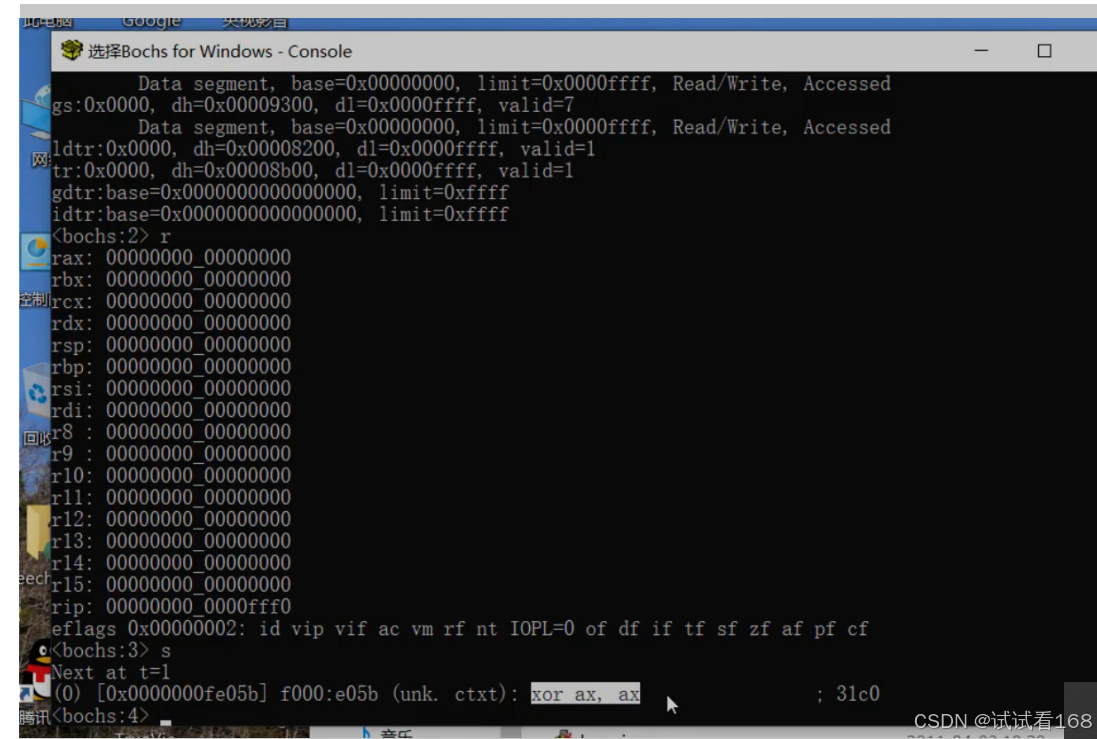

在输入 R，查看通用寄存器

调试完后

输入q 结束本次提调试

二:

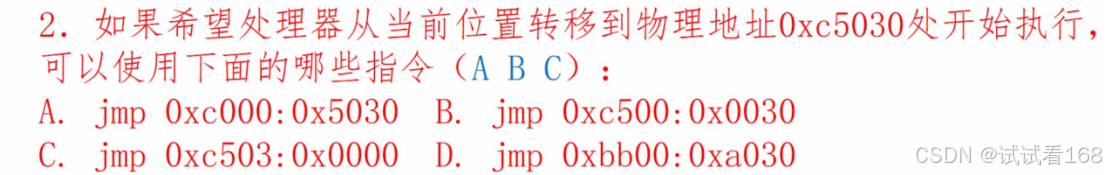

问题检测练习 测试

1：硬盘的磁头盘面是从数字 0 开始编号的，每个盘面的磁道是从数字0开始的，每磁道/柱面上的扇区是从数字1 开始编号的，主引导扇区的位置是0面 0道 1扇区

2：

三：

在屏幕上显示文本信息

 需要两种硬件，显示器和显卡，

显卡控制显示器的最小单位是像素，如何控制这些像素，显卡都有自己的存储器，因为位于显卡上，所以叫显示存储器。

可以用显存里面的数据控制显卡的亮度和颜色。

早期每个像素由红绿蓝三种颜色组成

现在的液晶显示器是长方形的显示块

三个字节，共同表示一个像素

1111 1111

1111 1111

1111 1111

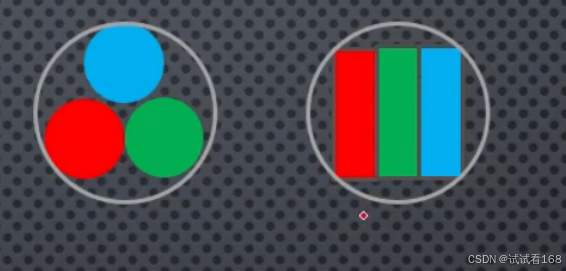

每个字节的大小，是红绿蓝三颜色的饱和度，三种不同深浅的颜色，就会合成一个具有特定颜色的像素，这是色彩混合的原理，每种都有256种饱和度，三种不同颜色的饱和度来组成不同的颜色

第一个字节，对应于红像素，第二个字节 对应于绿像素，第三个字节对应于蓝像素

不管是显示颜色图片，还是显示文字，对于显示器来说没有什么不同，所有的文字都由像素组成，必须小心细致的显示，区别是组成的内容。

文字的数量是有限的，不像图片千变万化，

有没有一种方法，可以简化文本的显示呢？

有文本模式下的缓存和

图像模式下的缓存

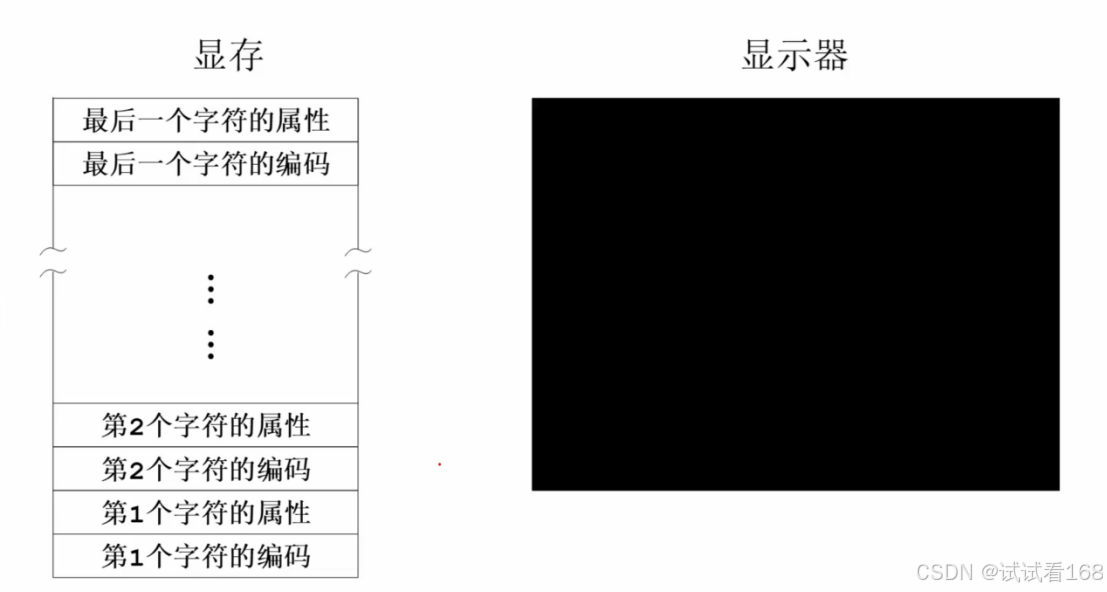

在文本模式下，显存的内容是字符的代码

在图像模式下，显存的内容是像素的颜色

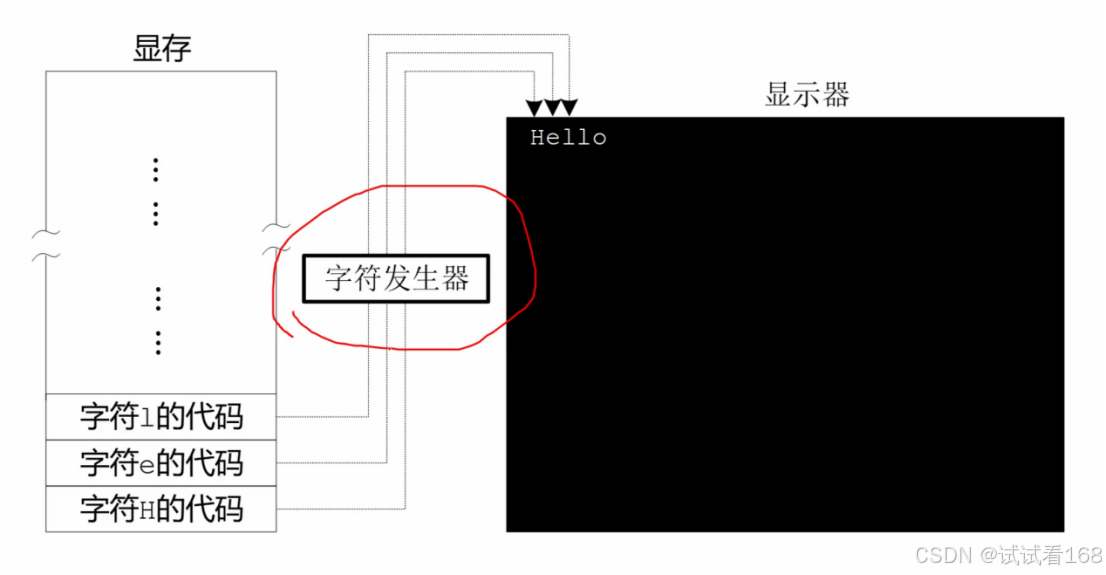

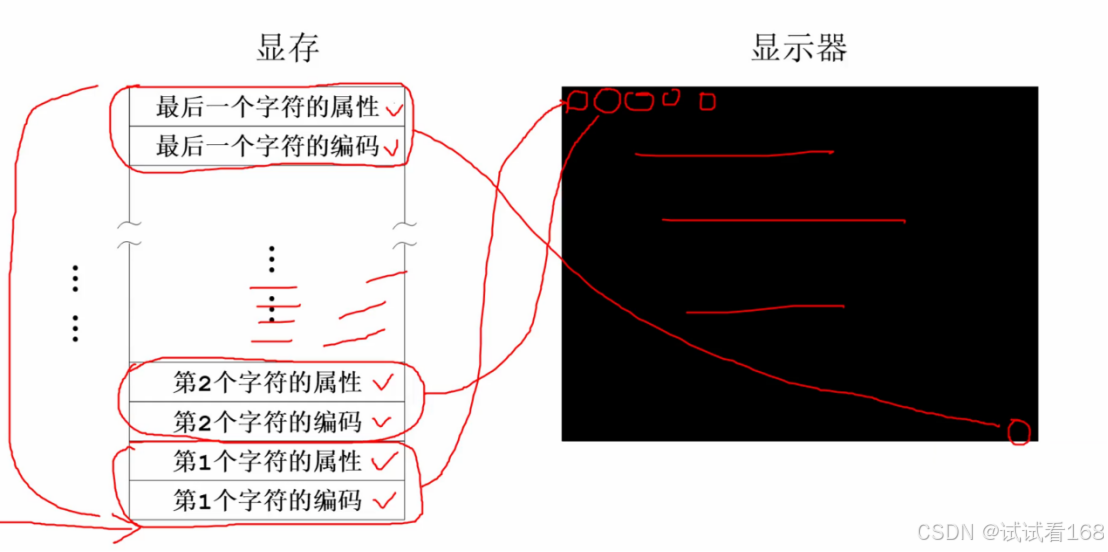

当字符发生器 接收到字符编码的时候，当字符的编码 接收到显存里

接收到e的编码时候，就控制一部分像素，将他显示成字符H的轮廓，为了给出要显示的字符。

为了给出要显示的字符，处理器需要访问显存，把字符的编码写进去，显存是位于显卡上的，访问显存需要通过显卡。

为此，计算机系统的设计者们，决定把显存映射到处理器可以直接访问的地址空间中，

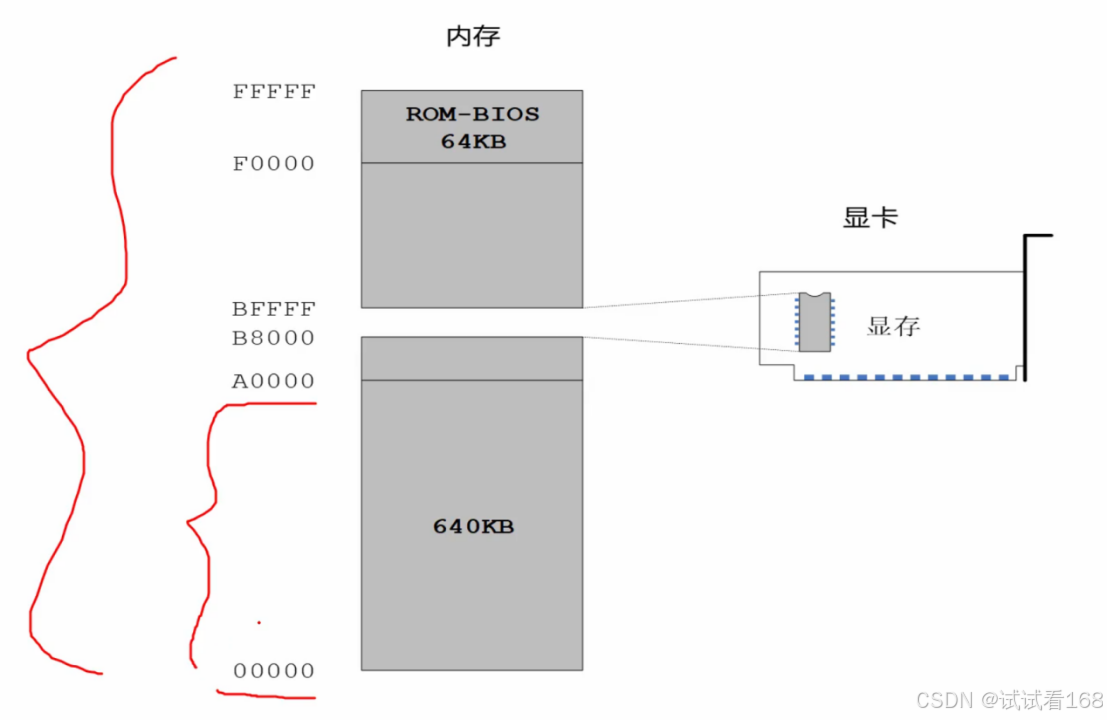

如图所示，我们知道8086 一次可以访问 一兆字节的内存

从00000 到A0000 结束的这一部分，是常规的部分，是由内存条来提供的

从F0000 到FFFFF 是 64KB的ROM-BIOS

从F0000 到A0000 传统上，是外部设备区间，其中就包括显卡部分，显示很重要啊

所有在个人计算机上使用的显卡，在加电自检之后，都会把自己加载到80*25的文本模式，屏幕上显示25行，每行80个字符，所以叫做80*25的文本模式，这样的话，总共可以显示2000个字符 ，从B8000 到BFFFF，是留给显卡的，是由显卡来提供的，是将显卡上的显存映射过来的。

四：在屏幕上显示文本信息 和 准备工作

使用逻辑地址来访问显存： 段地址范围是

B800：0000 - B800：7FFF

B8000-BFFFF

写汇编文件

英特尔的处理器不允许将一个立即数 传送给段寄存器。

支持的两种写法格式

Mov 段寄存器， 通用寄存器  mov ds，ax

Mov ds，bx

Mov ds，cx

Mov 段寄存器，[内存地址]   mov es，[0x6c]（从内存中取出16位长的数据传送给es）

我们知道文字信息是以数字的形式存储在计算机中，这一点应该是非常容易理解的，问题在于 用哪个数字 来代表哪个字符呢

需要一个编码标准

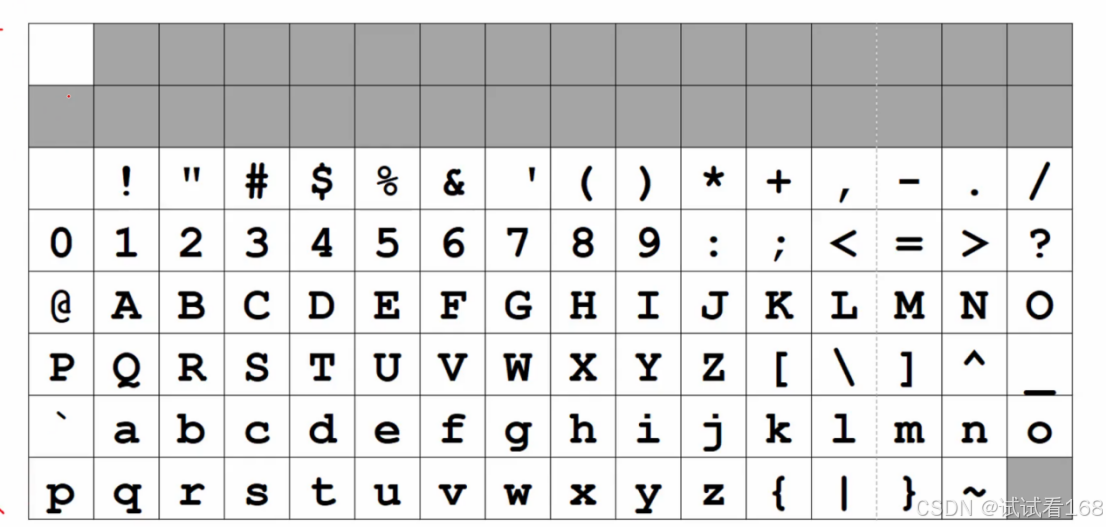

ASCII字符集1967年刚出来的时候 是128个字符

空格 是 20

！ 是 数字字符 21，以此类推

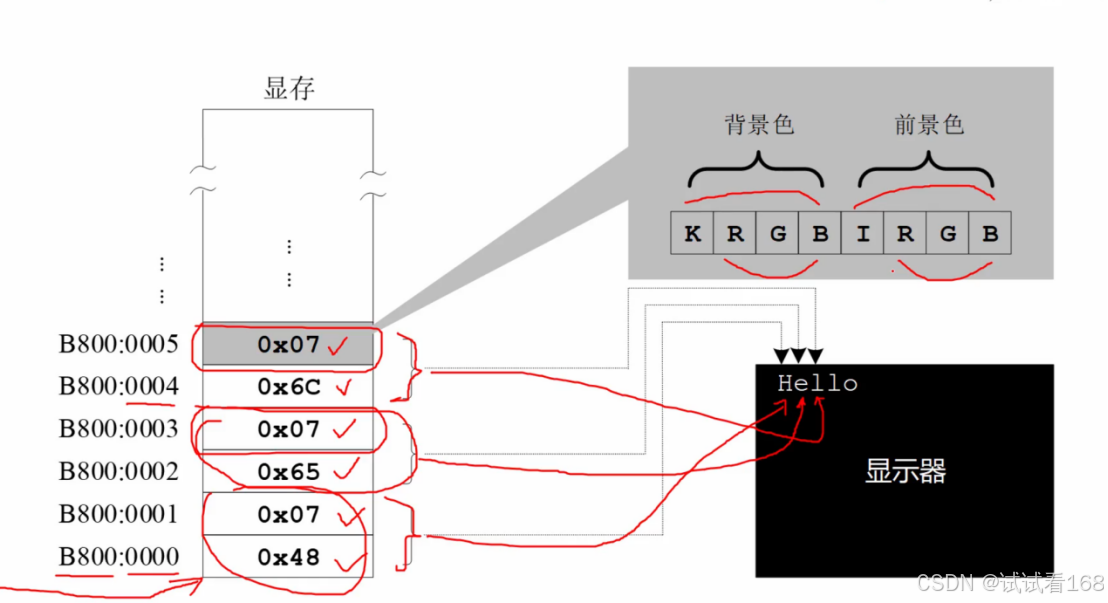

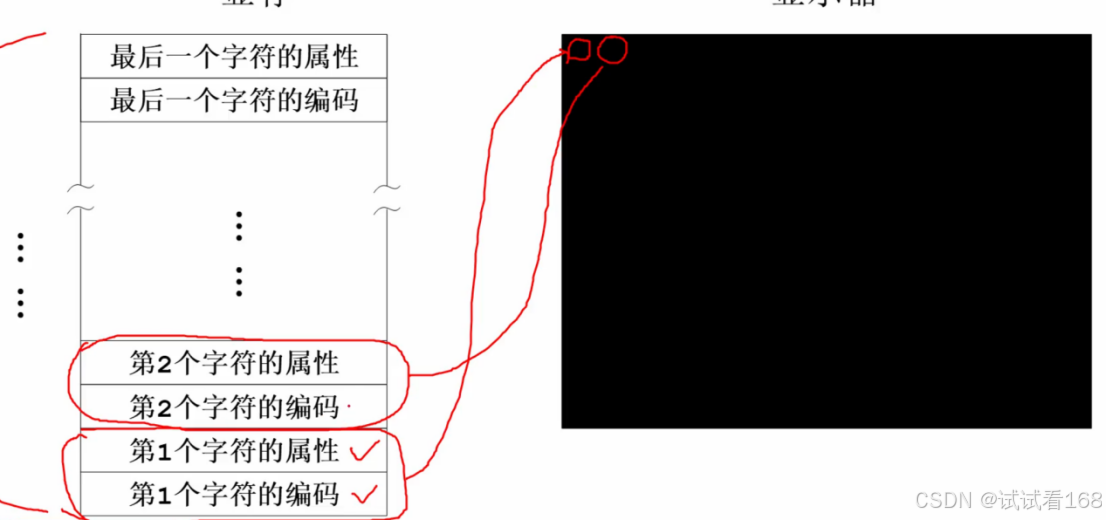

第一个字节是字符的ASCII编码，第二个是字符的属性，包括颜色底色和背景色，以及显存，以及显示器

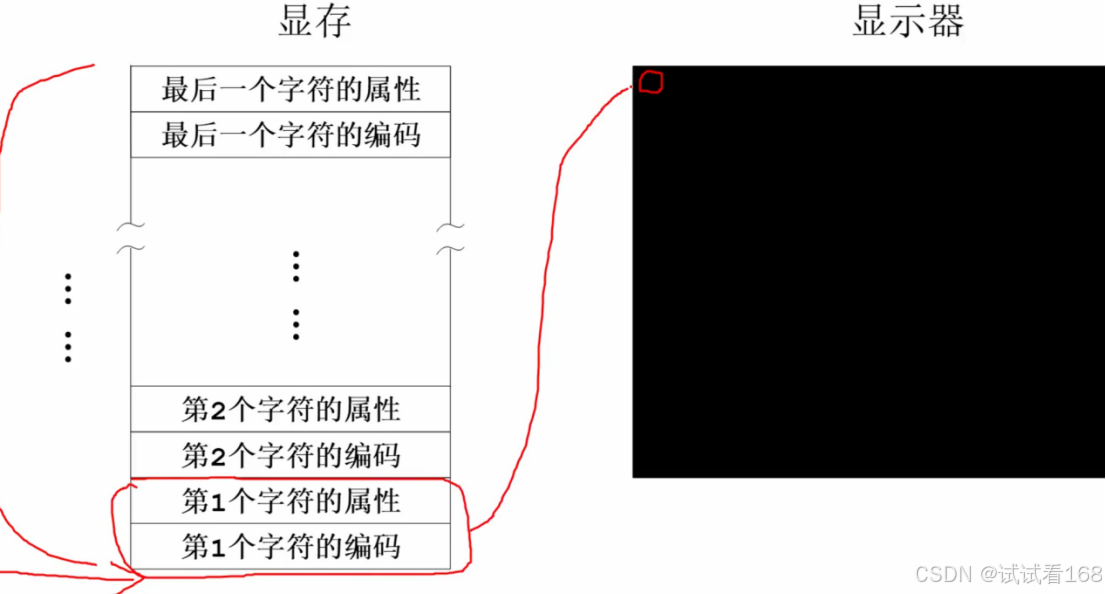

前两个字节 对应着字符左上角的第一个字符位置，在文本模式下的显存中，前两个字节合起来

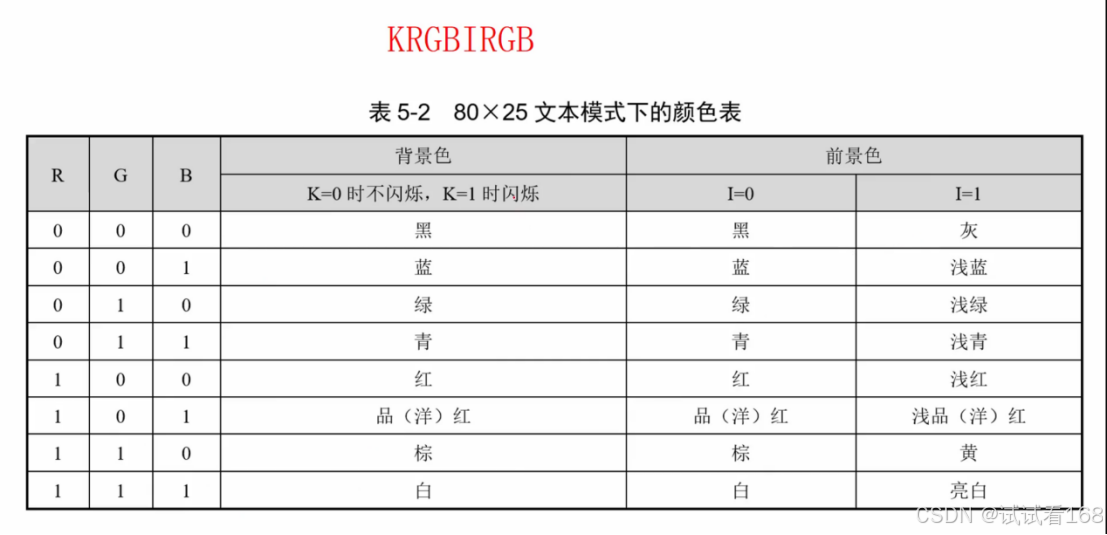

字符编码0x48，字符属性 0x07，每一个都有 背景色K RGB和前景色I RGB组成：

背景色中有K位，K位是闪烁位，当K是0的时候，意味着背景不闪烁，当K是1的时候，意味着K是闪烁的。

前景色中有I位，如果I这一位是0，意味着是正常亮度，如果I这一位是1，意味着高亮，亮度不同，也会影响颜色的效果

低四位是前景色（第一个是i位），高四位是背景色（第一个是K位）

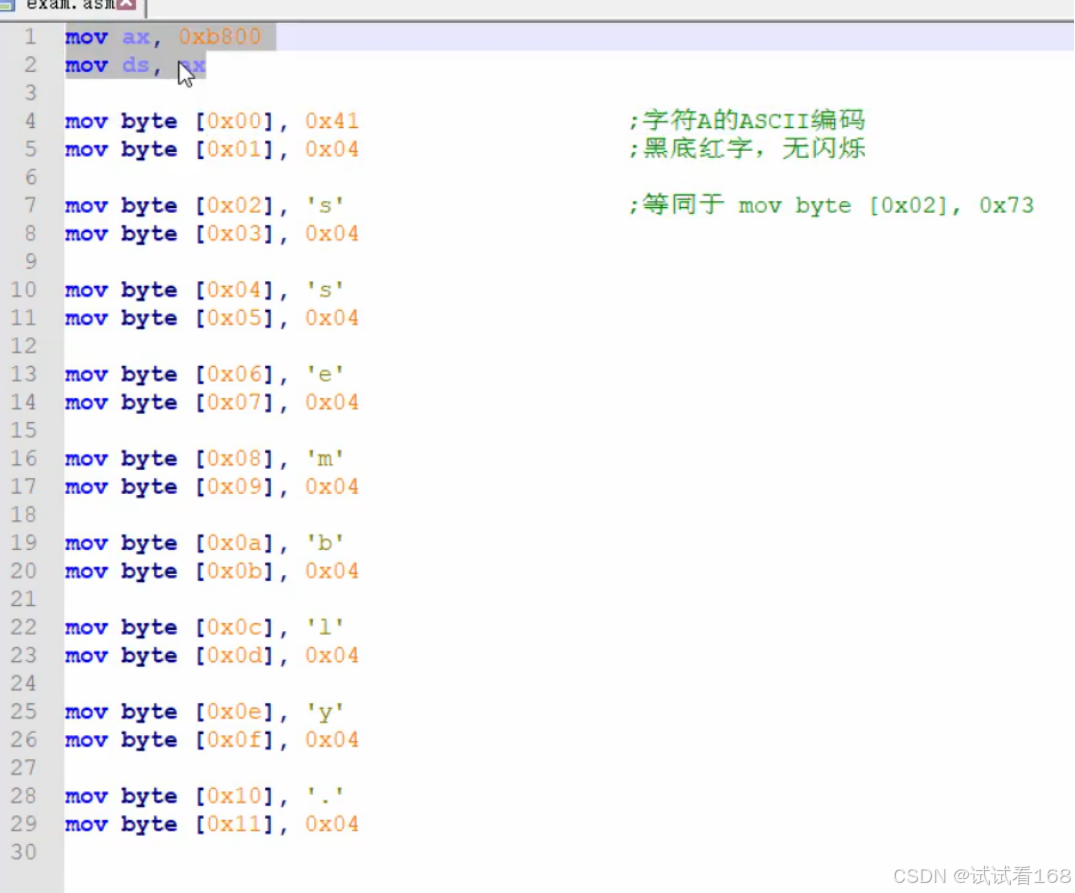

代码

这个是把段寄存器ds的内容作为段地址，从这里开始

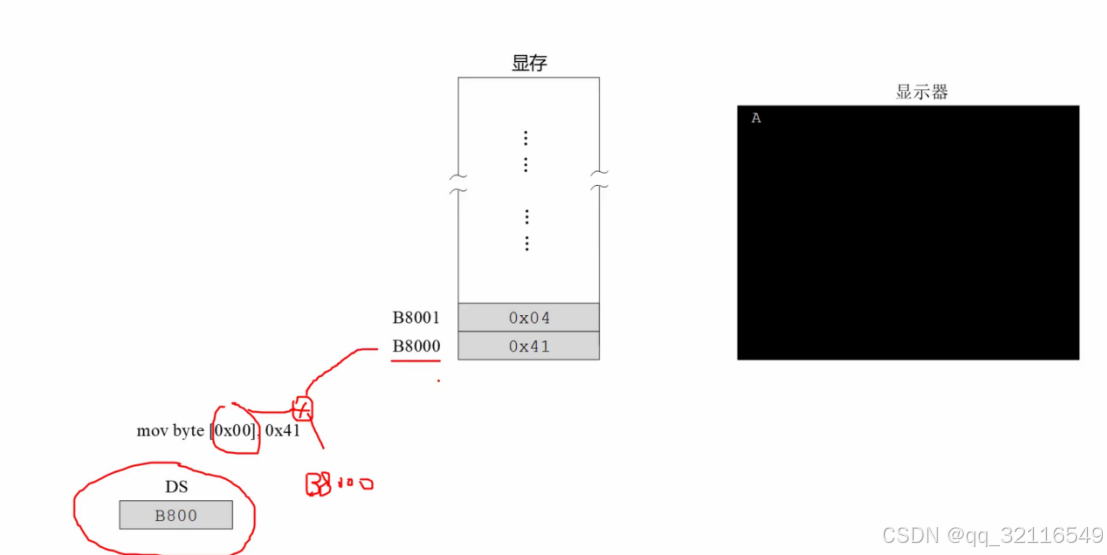

将D800 加上byte 0x00 是B8000

0x41 所占用的空间是16位两个字节，但是只用了其中一部分

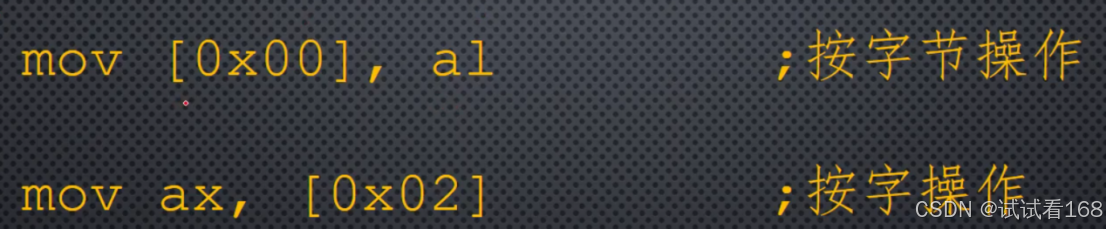

Mov al，[0xf000] ; 从偏移F000处取出一个字节，传送到al中

Mov bx,[0x08]  ; 传送时，在段寄存器DS中偏移地址0x08中取出一个字,传送到bx

Mov al, 0x07 ; 传送立即数0x07 到al中

Mov [0x0c], dx ;将dx 传送到内存偏移地址位0x0c的位置

Mov [0x2000], ah ;将ah 传送到内存中偏移地址位0x2000的地方，占用一个字节单元

Mov byte [0x02], 0xe9 ;将立即数0xe9 传送到内存中偏移地址为0x02的地方

Mov word [0x02],0xe9;把立即数0xe9传送到内存中 0x02的一个字节单元 ，但是在这个时候，只知道位大小，不知道长度，目标位置只知道位置，不知道长度，使用byte关键字来加以修饰

Mov word [0x06], 0x3c; 将立即数0x3c传送到内存中偏移地址位0x06的地方，在这里 立即数只知道大小，不知道长度，目标位置，只知道位置，不知道长度，使用word 关键字来修饰 使用一个字立即数 传送到 0x06的字单元 ，他是16位的

mov 0x07，al  ;Mov指令的目的操作数 不允许是立即数

Mov [0x01],[0x02] ; 不允许两个操作数 都是内存单元，事实上，可以用通用寄存器进行中转。

mov ax, [0x02] ;

Mov [0x01] , ax ;

Mov ip，0xf000指令指针寄存器IP 在指令中是不可直接访问的，不能出现在任何指令中，只能间接的修改，

Mov ds，ax ；如果目标操作数是段寄存器，那么源操作数必须是通用寄存器，或者是内存地址

Mov es，[0x3002]  ;目的操作数是段寄存器es，源操作时是内存地址，也是可以的

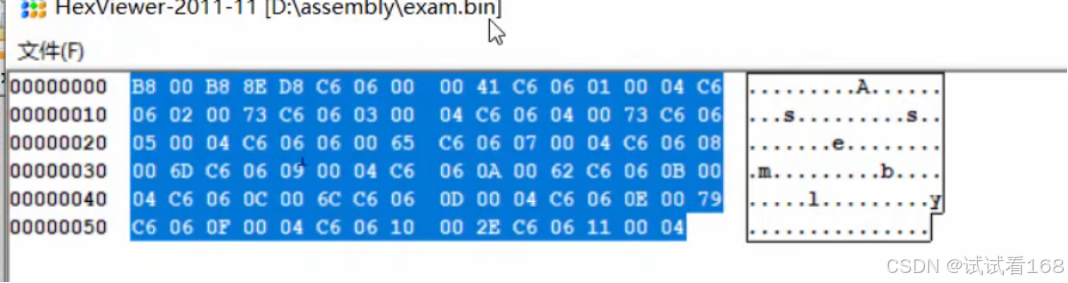

在这里 仅仅显示了所有指令的机器码，没有汇编指令

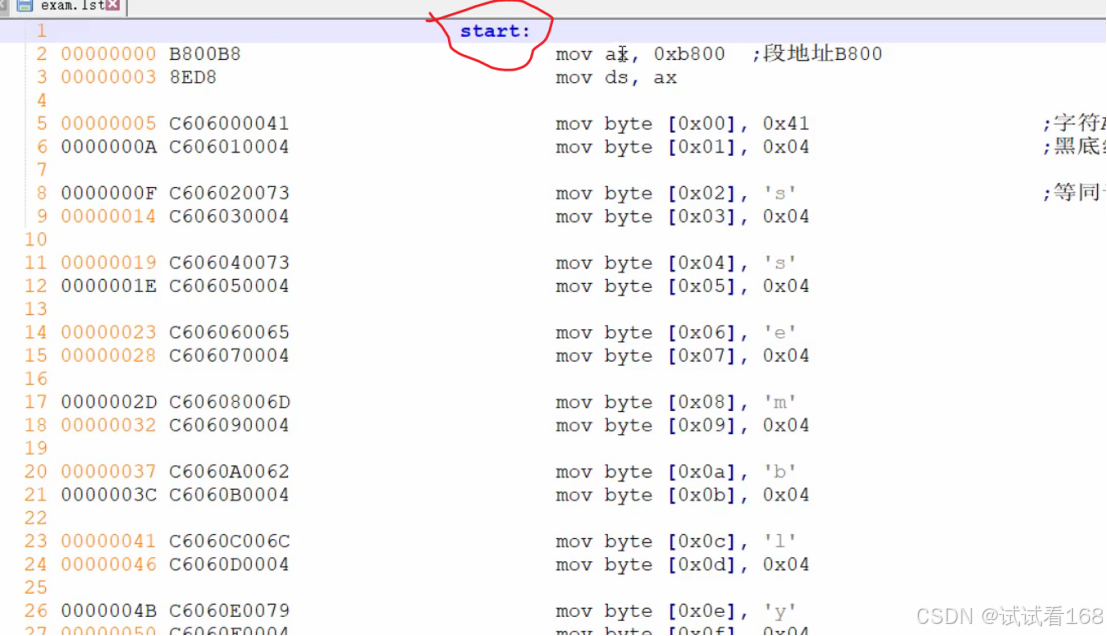

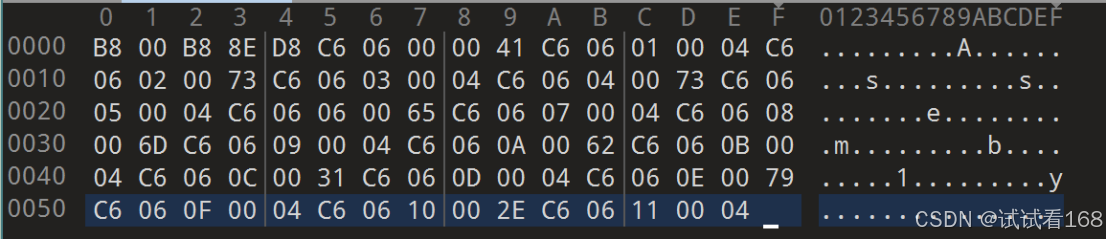

不过nasm 可以一起生成一个列表文件，方便进行对照

Nasm exam.asm -l exam.lst

伪指令 db 0x55,0xaa

和 db 0x55,0xaa 是相同的

一个主引导扇区是512个字节，其中最后两个字节是主引导扇区的有效标志，十六进制的0x55和0xaa。所以我们用伪指令db 来定义这两个字节 。

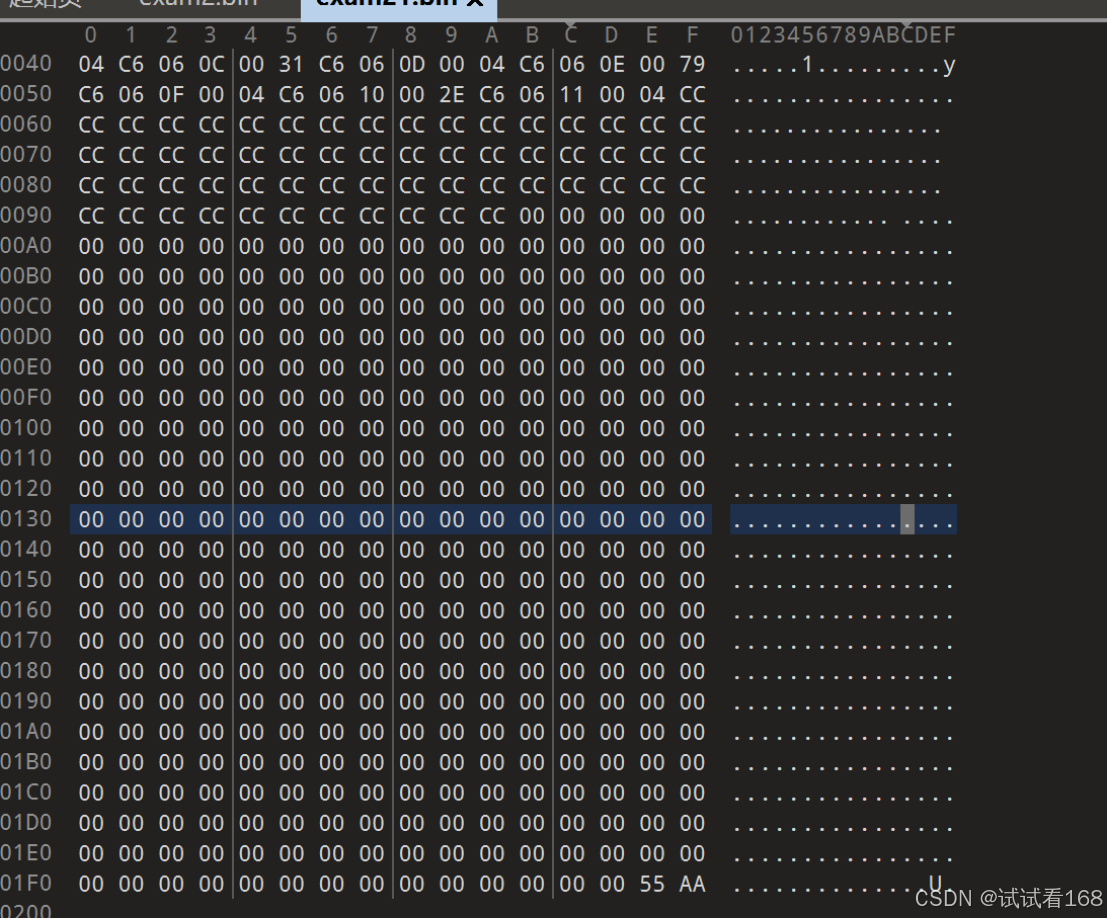

前面是代码，中间是填充的0，后面的是 55 和aa

用times 510-？ db 0

所以填充的起始位置是0x5f

用times 510减去0x5f

在asm中 不同的进制可以一起运算，只要他们有明确的标志，意思是16进制或者十进制。

六：使用标号来计算数据和代码的长度

start:

每一个汇编语言第二行的代码是指令

标号 只是标号，没有汇编地址

长度相减 第三种用法

填充别的内容做测试

重新生成bin文件

查看二进制分析后，发现内容总长度没有变化，所以标号

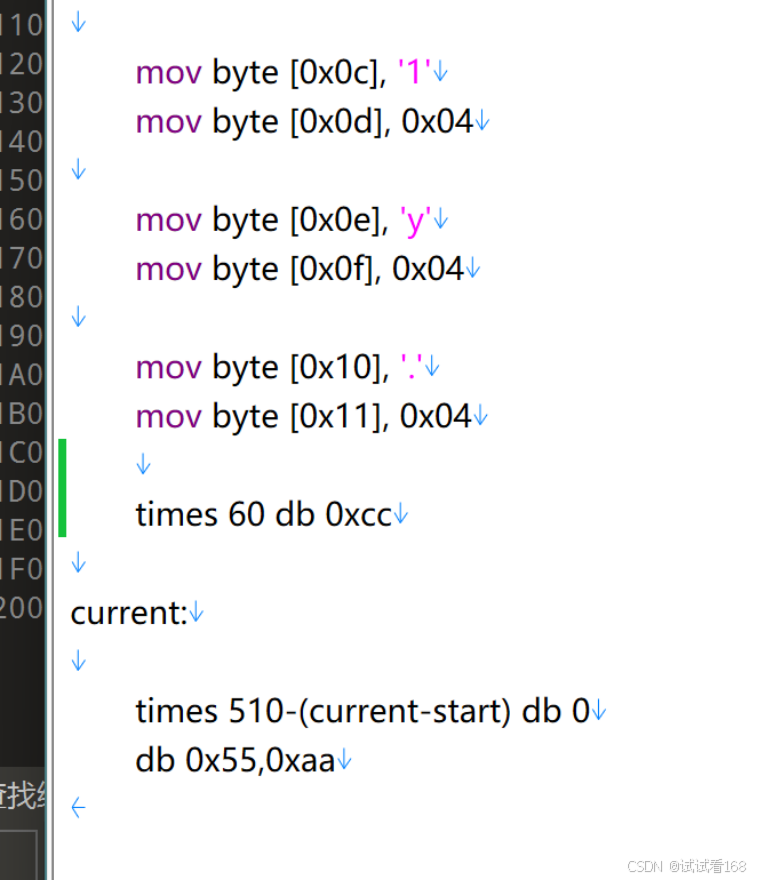

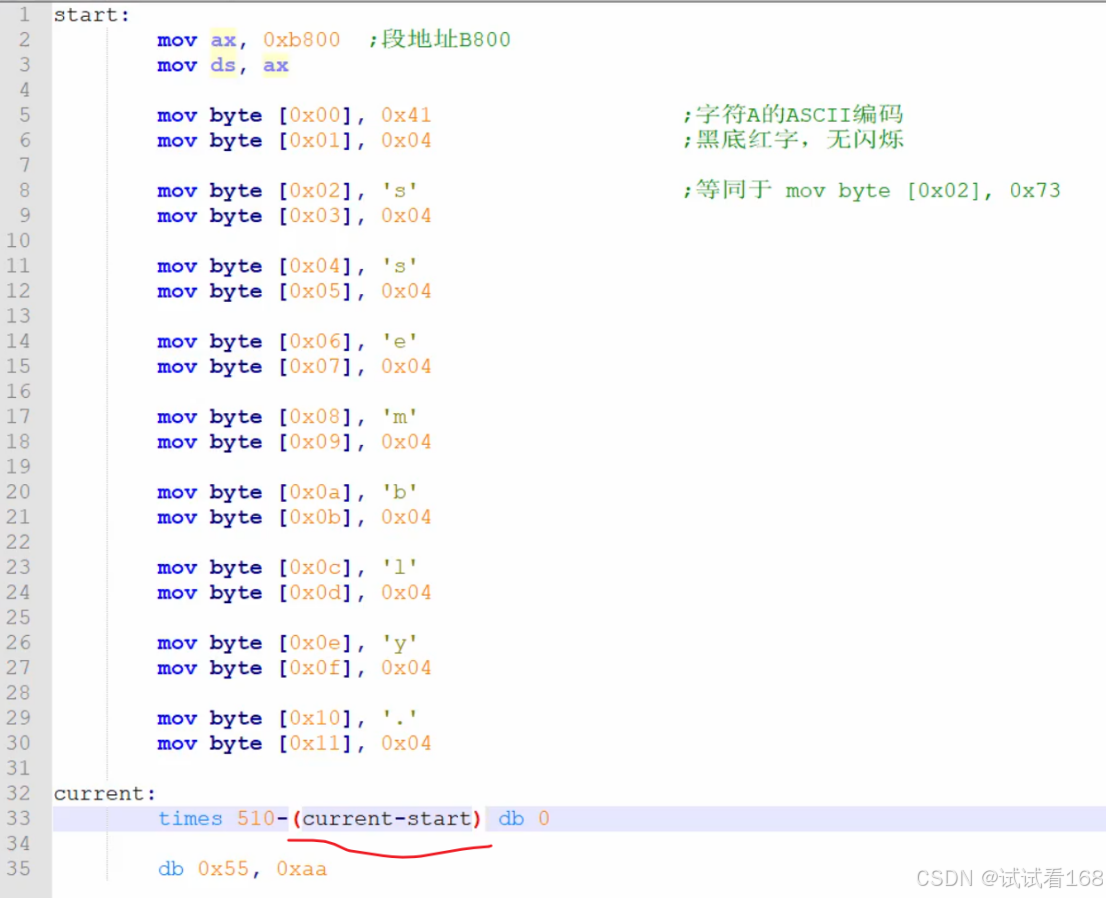

Times 510-(current-start) db 0

式子成立
