昆仑通态HMI快速导入西门子PLC DB块地址，并可以直接读取DB块数据中的UDT数据类型

        本文详细介绍如何在昆仑通态触摸屏中快速导入西门子PLC博途软件中的DB块地址，并且DB块地址中包含UDT数据类型也可以快速导入。

 一、软件版本

1.当前使用的昆仑通态软件版本：McgsPro 3.3.6.6353 SP1.3。

2.西门子博途软件版本为：TIA Portal V15.1。

二、操作步骤

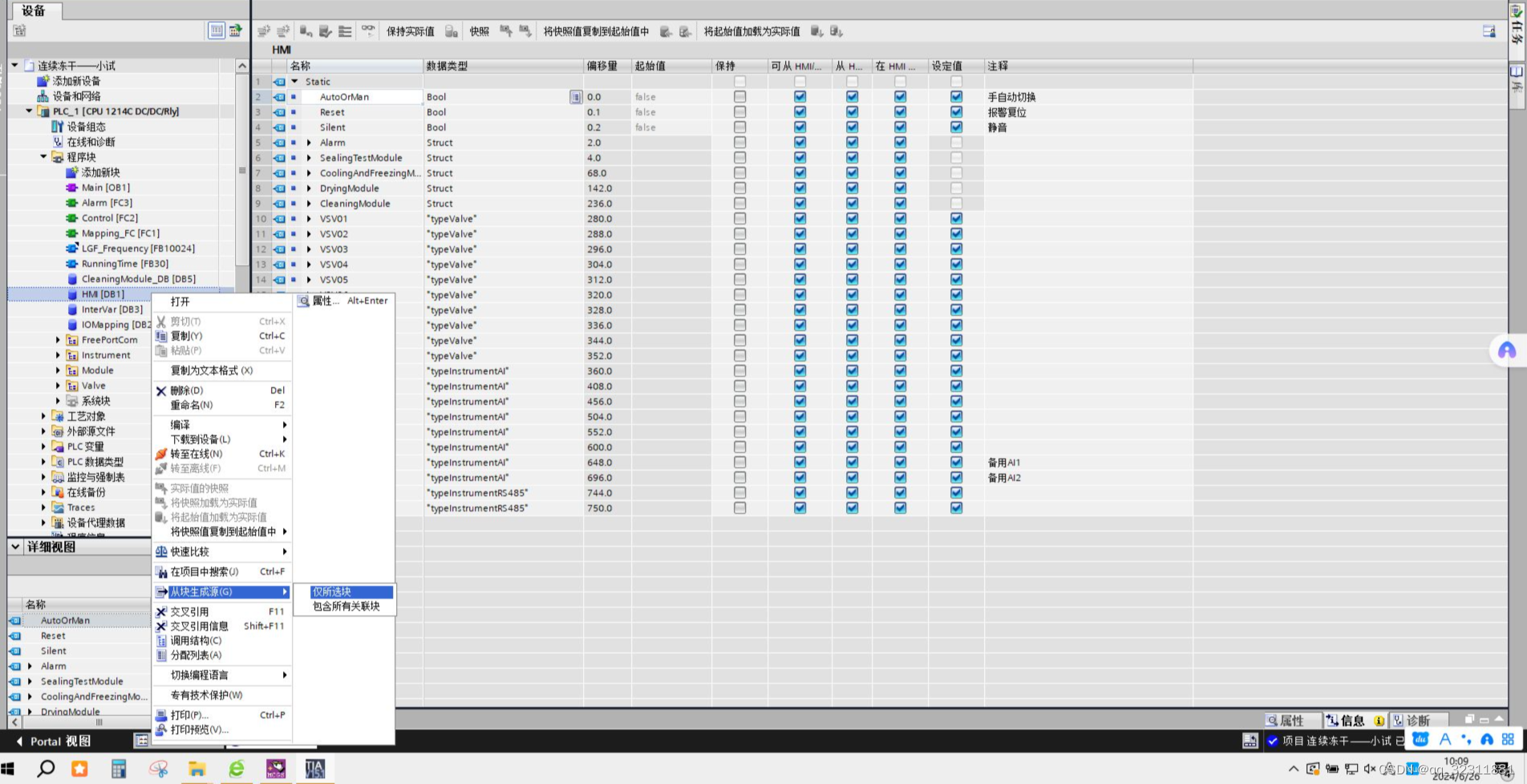

1.使用博图软件打开工程，找到需要导出的DB块。右键HMI(DB1)>>从块生成源(G)>>仅所选块>>以文件名DB1_HMI.db存储到桌面。注意导出DB块的命名规则，应命名成DBn_DB块名称，否则昆仑通态触摸屏导入时会报错。

2.因导出的DB块地址中包含UDT数据类型，故需要将UDT数据类型导出。在博途>>PLC数据类型>>找到需导出的UDT数据类型>>右键>>从块生成源(G)>>仅所选块。将上图中包含的typeInstrumentAI及typeValve的数据类型导出，以typeInstrumentAI.udt、typeValve.udt存储在桌面。

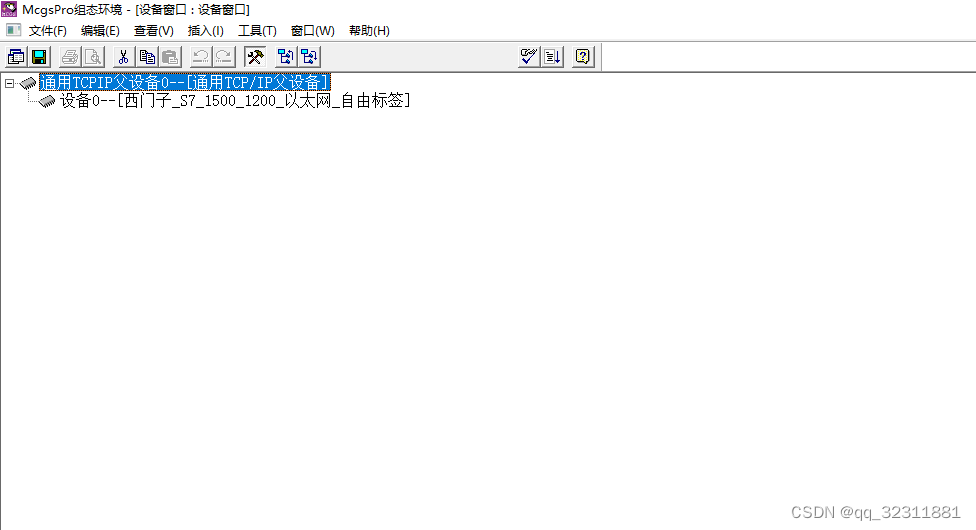

3.打开昆仑通态McgsPro软件，新建工程，打开“设备窗口”，双击设备窗口，进入后添加父设备与子设备，如下图。

4.双击"设备0--[西门子_S7_1500_1200_以太网_自由标签]" 进入到设备编辑窗口。

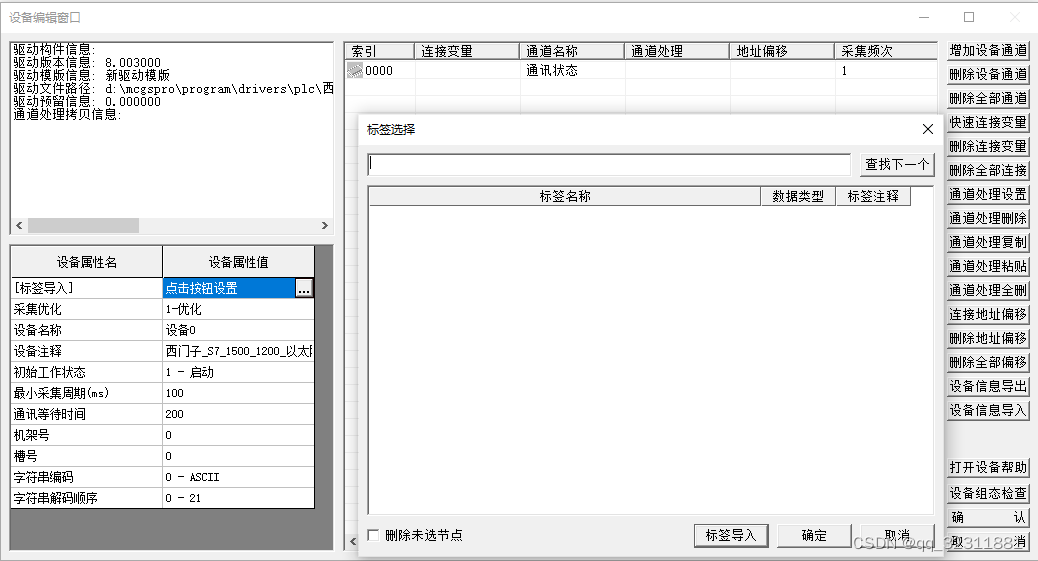

左侧在“标签导入”点击按钮设置进入到标签选择界面。

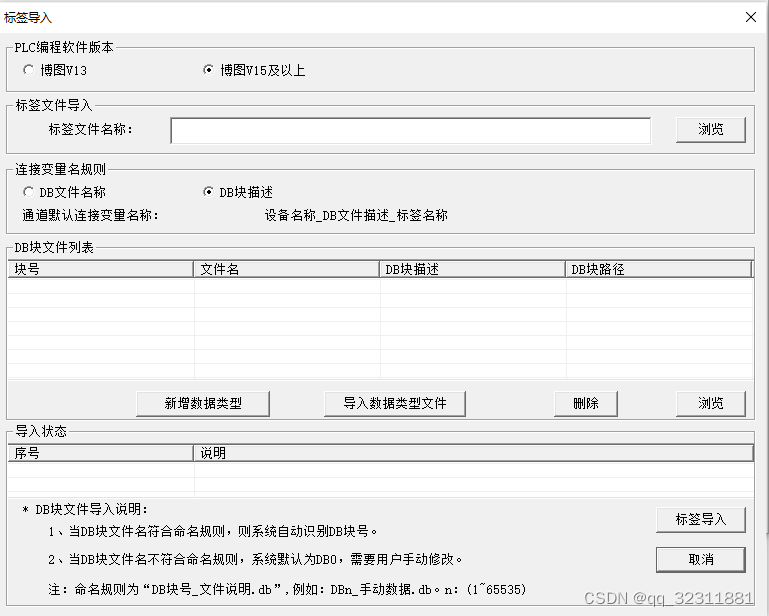

5.在标签选择界面，按下“标签导入”按钮 ，进入到标签导入界面。

6.PLC编程版本 ——选择博途V15及以上

标签文件导入——不用处理

连接变量名规则——DB块描述

DB块文件列表——按下“导入数据类型文件”>>将typeInstrumentAI.udt、typeValve.udt文件导入

                        ——按下“浏览”>>将导出的DB块文件导入

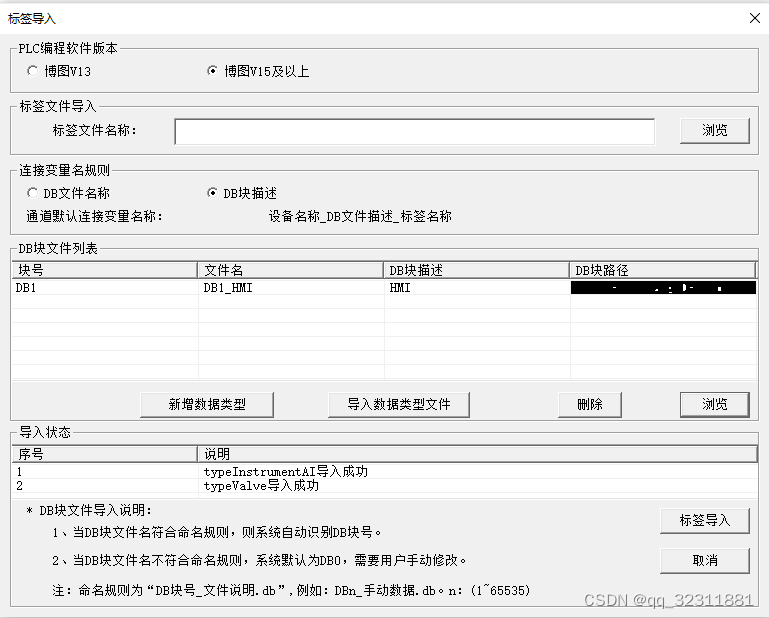

如上图数据类型导入成功，DB块也导入成功，按下“标签导入”按钮返回到标签选择界面。

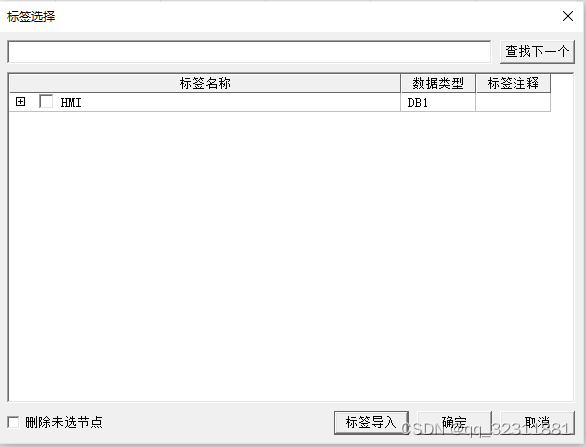

7.在此界面选择需要导入的数据，在其前面的方框中打√。

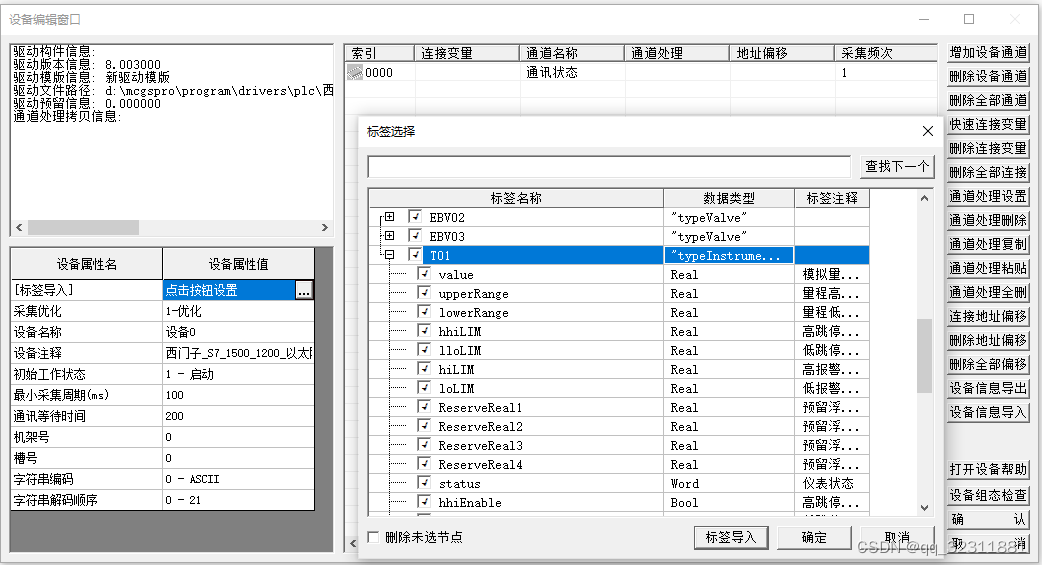

从上面两张图中可以看出，所有的UDT数据类型都显示出来了。 选择完成后，按下“确定”按钮，将所选标签导入。

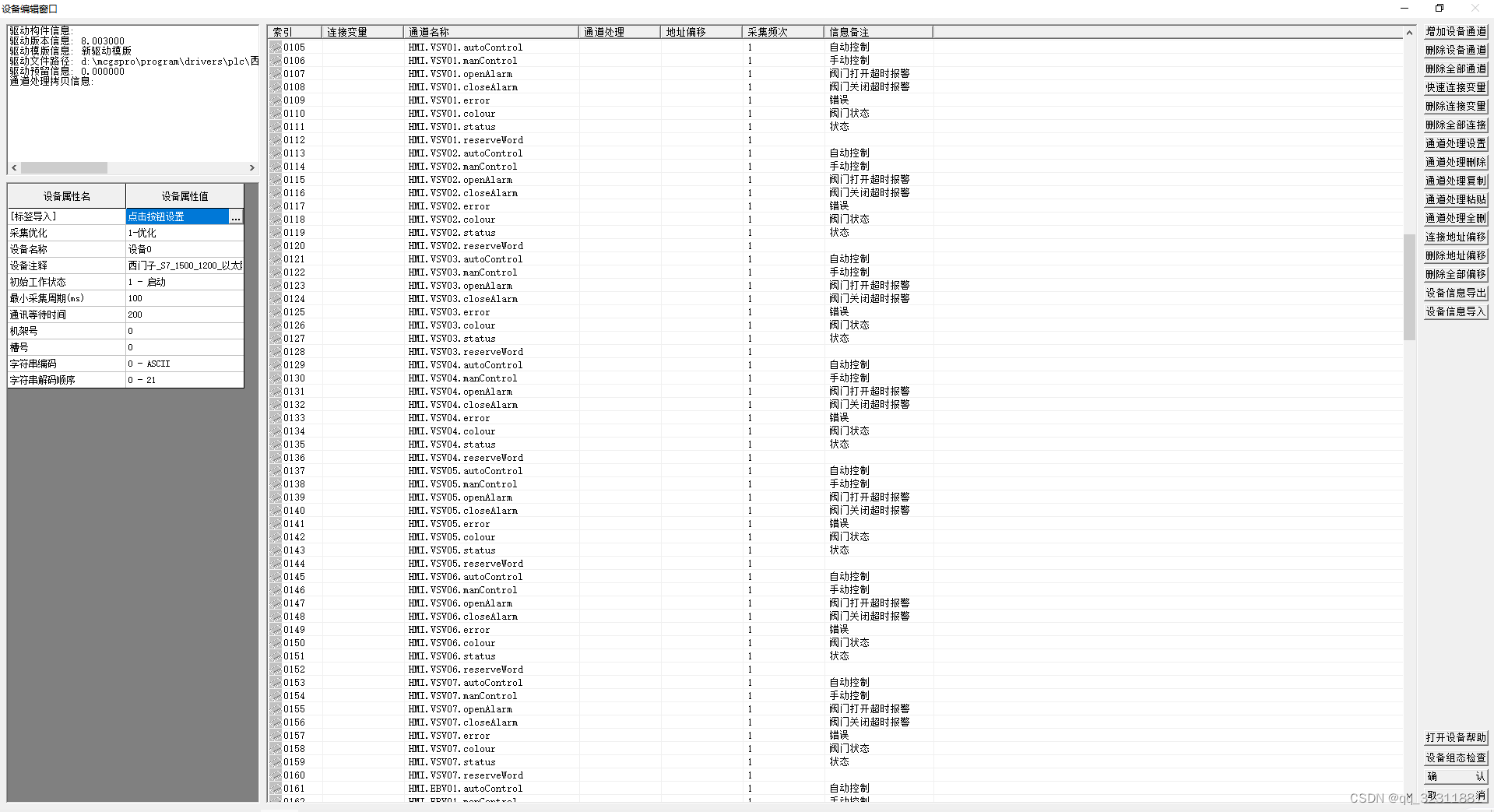

博图PLC DB块导入后，点击"快速连接变量">>默认设备变量连接>>确认。此时DB块地址导入结束。
