蓝牙BLE调试关于NRF connect相关信息分析

简介

nRF Connect是一个强大的通用工具，它允许你扫描和探索你的蓝牙低功耗(以后的蓝牙LE，也称为蓝牙4.0+版本的蓝牙规范)设备，并与它们通信。

nRF连接还允许您的iOS设备广告作为一个外围设备，充分支持许多蓝牙SIG采用的配置文件。

此外，nRF Connect支持北欧半导体的设备固件更新配置文件(DFU)功能，允许您更新兼容的外接设备!

特点:

•在所有北欧半导体供电设备上支持DFU。
•支持来自北欧半导体的北欧Thingy™。
•扫描并发现附近的蓝牙LE外设。
•根据名称，制造商，服务(广告和连接)和RSSI级别筛选扫描外设。
•解析蓝牙LE广告数据的多种格式。
•蓝牙LE外设扫描实时RSSI图。
•完全支持iPad，包括13.4版本的多任务处理和鼠标支持。
•日志:包括BLE Function调用、Export Function为CSV和Text格式。
•面向隐私:完全公开nRF Connect持有的扫描数据、广告数据和用户执行的操作。
•可连接任意可连接的蓝牙LE智能设备。
•发现服务、特征和描述符。
•读写特性和描述符。
•启用和禁用通知和指示。
•作为蓝牙LE外围设备的广告。
•设置蓝牙LE(外围设备)服务器，并通知/指示连接的中心。

该APP可以实现SCANER和ADVERTER两种角色

查看广播信息

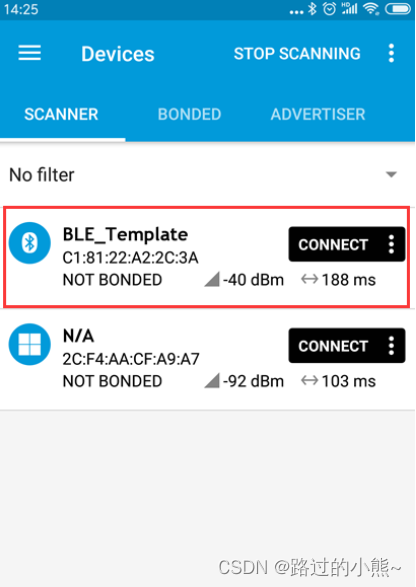

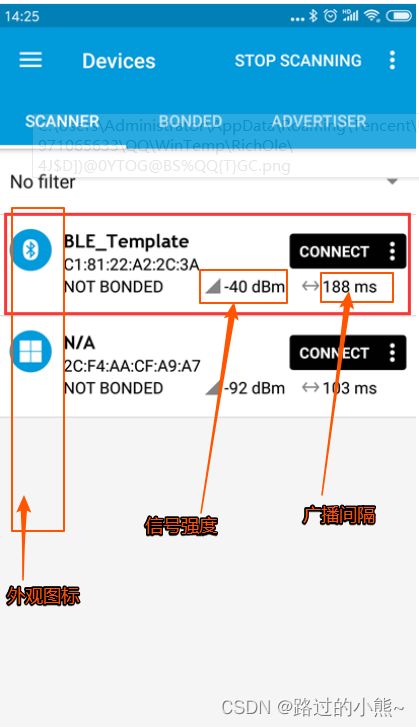

手机上打开nRF Connect,点击“SCAN”按钮启动扫描，这时会扫描到名为“BLET emplate”的设备，如下图所示。

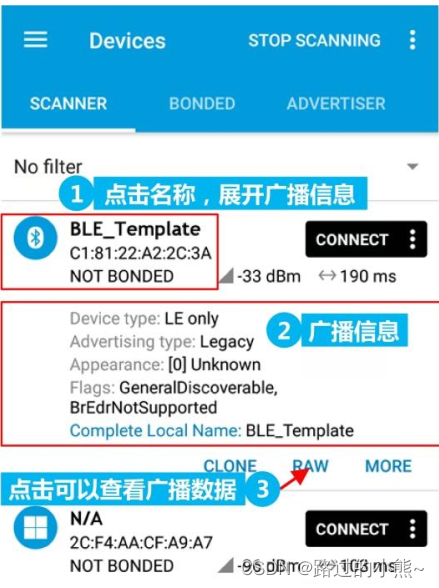

点击设备名称，展开广播信息

在广播信息中我们可以看到如下信息，这些信息也正是我们在广播初始化中配置的广播信息。

Device Type::LE only。仅LE。
Flags:GeneralDiscoverable,BrEdrNotSupported。一般可发现模式，不支持BR/EDR。
Appearance:[O]Unknown。外观的编码为O,即未知设备。
Complete Local Name:BLE Templete。本地设备名称。

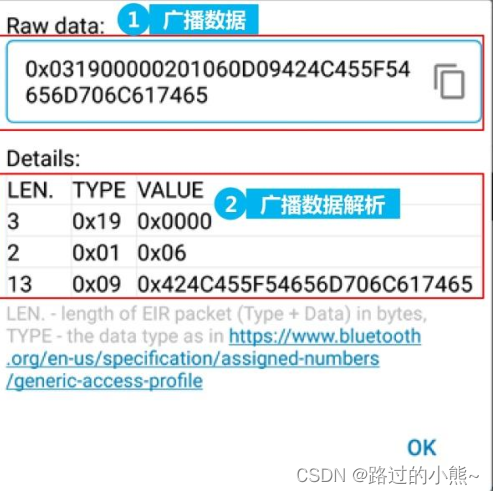

如果我们需要查看具体的，点击“RAW”打开数据窗口，如下图所示。

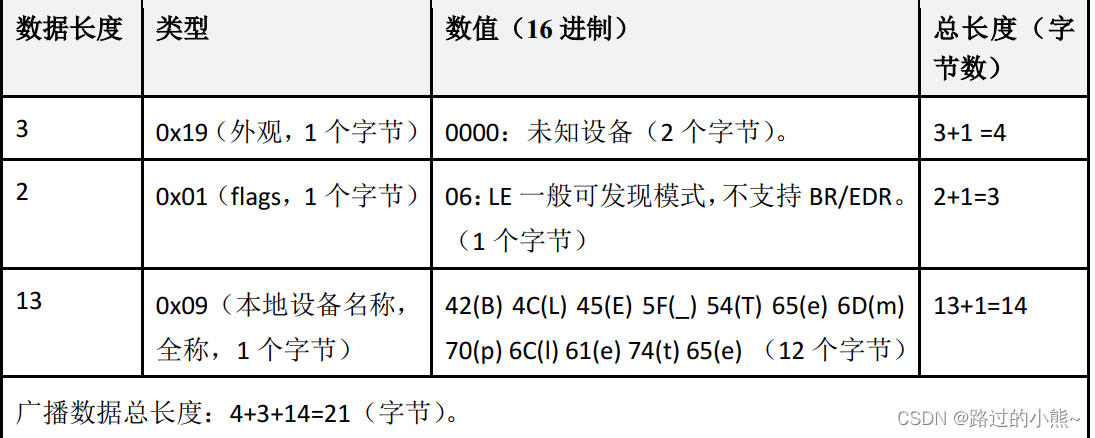

将广播数据取出，整理如下表所示，从中可以很方便地看到广播各个字段的含义以及广播数据长度。其中类型是由SG定义，可以在SIG网站上查到，网址如下：
https://www.bluetooth.com/specifications/assigned-numbers/generic-access-profile

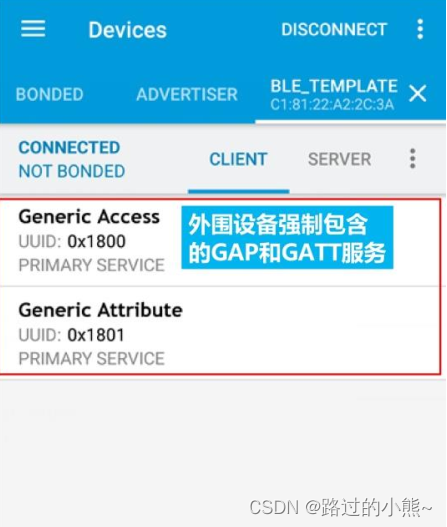

点击“CONNECT”按钮，连接设备，连接成功后，nRF Connect上可以看到本文BLE工程模板中只包含了2个必须包含的服务：GAP服务和GATT服务。

点击服务名称即可展开服务，展开后可以看到服务中包含了哪些特征以及这些特征的属性。

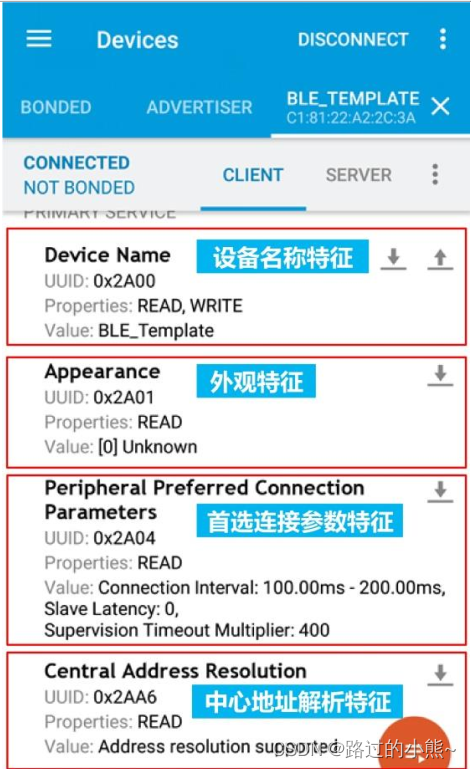

下图是展开后的GAP服务，GAP服务包含了4个特征，
特征名称右边的向上的箭头是“写”按钮，点击后可以写从机的特征值，向下的箭头是“读”按钮，点击后可以读出从机的特征值。下图中GAP的4个特征已经全部读出，可以看到读出的数值和我
们在程序中配置的数值是一致的。


设备名
设备名称仅起识别设备的作用，在用户界面显示为“Bluetooth Device Name”。
设备名最长可达248个字节，但是对端设备可能并不能显示这么长的名称。
设备名支持UTF-8编码，因此设备名可以使用中文。

设备外观
设备外观仅起识辅助别设备的作用，在用户界面显示为一个图标或一个字符串。
设备外观为一个2字节数，扫描设备可以通过设备外观值为设备分配一个合适的图标或描述。

断开连接操作

点击nRF Connect上的“DISCONNECT”按钮即可断开连接，断开后，系统重新进入广播模式。

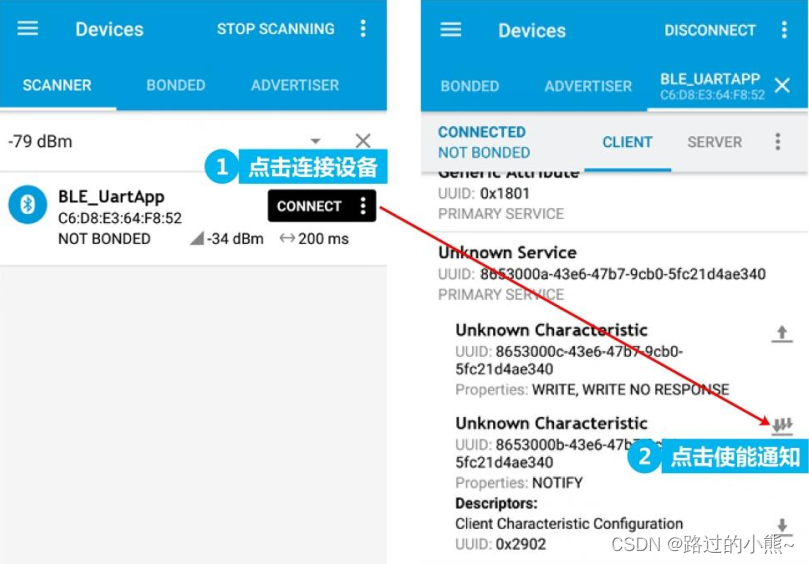

监听操作-蓝牙设备发送到APP的数据

• 数据从从设备端发送到APP端
• 点击图标”↓↓↓“后，APP后台自动监听从设备notify上来的数据，右滑界面，可以看到接收到的每条数据


设备BLE_UARTAPP发布了服务UUID=0x000a，特征值UUID=0x000c为可写操作（点击图标”↑“），特征值UUID=0x000b为可监听操作（点击图标”↓↓↓“），特征值UUID=0x2902为可读操作（点击图标”↓“）

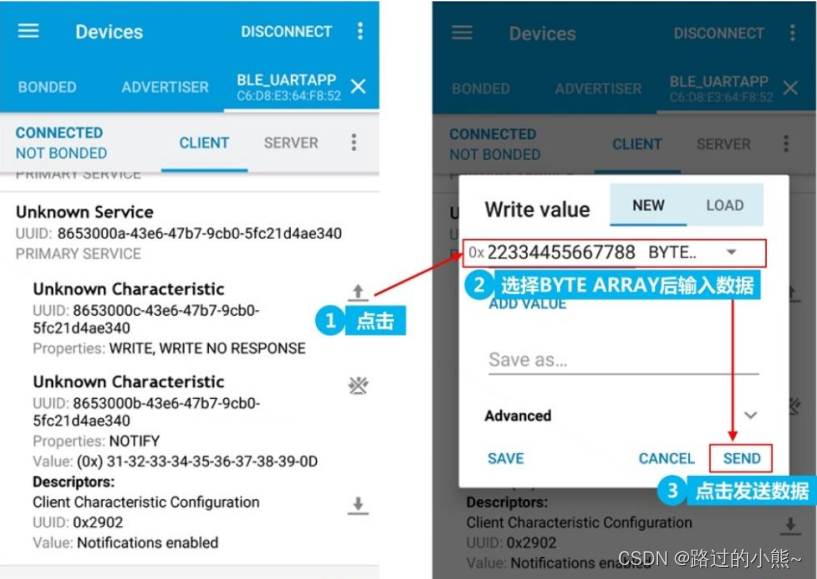

写操作

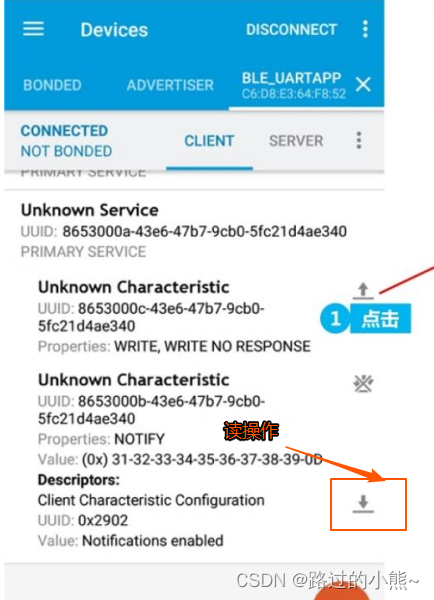

读数据

GAP和GATT服务

如下所示：
这里的“GAP”，跟我们蓝牙协议栈框架里面的GAP可不是一回事，这里的GAP是一个service，而蓝牙协议栈里面的GAP是一个子协议；GATT也是同样的道理。为了不引起混淆，nRF connect把这里的GAP服务称为“Generic Access”服务，把这里的GATT服务称为“Generic Attribute”服务。“Generic Access” 服务包含Device name，Appearance，PPCP以及CAR等characteristic。 “Generic Attribute”服务包含Service Change等characteristic。
