硬件---差分信号介绍

1.什么是差分信号

差分信号又叫做差模信号，使用差分信号传输时，需要2根信号线，这2根信号线的振幅相等，相位相反，通过2根信号线的电压差值来表示逻辑0和逻辑1。

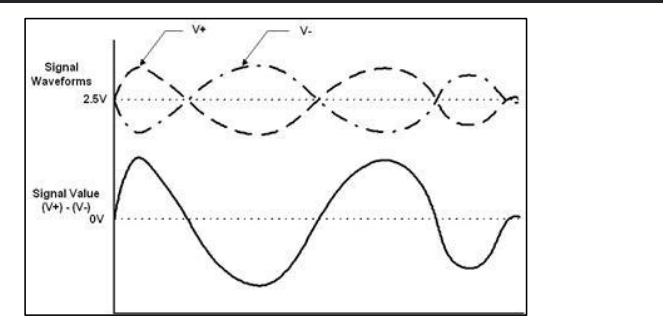

差分信号表示逻辑值如下图：

在差分信号系统中，通常有两条信号线，分别称为+（正端）和-(负端)或者A线和B线。例如，在RS-485通信接口中，就有两根差分信号线。当发送数据时：

如果正端（A）的电压高于负端（B），则可以被解码为逻辑“1”；
当负端（B）的电压高于正端（A）时，则解码为逻辑“0”。

据两根线的大小：eg A>B 为1，A<B 为0.

2.差分信号的特点

相对于单信号传输的方式，使用差分信号传输具有如下优点：

① 抗干扰能力强，当外界存在噪声干扰时，同时耦合到2根信号线时，而接收端只关心2个信号的差值，所以外界的共模噪声可以被完全抵消。

② 能有效抑制它对外部的电磁干扰，同样的道理，由于2根信号的极性相反，它们对外辐射的电磁场可以相反抵消，耦合的越紧密，泄放到外面的电磁能量越少。

③ 时序定位准确，由于差分信号的开关变化是位于两个信号的交点，而不像普通单端信号依靠高低两个阈值电压判断，因而受工艺，温度的影响小，能降低时序上 的误差，同时也更适合于低幅度信号的电路。

由于差分信号优点，USB协议，RS485协议，以太网协议，CAN协议的物理层中，都使用的差分信号传输。

差分PCB布线

1、由于差分信号频率一般都比较高，所以在走线过程中，尽量以不打折，少打折，不打孔，少打孔为优。差分信号每换一次层面（即打一个孔）则相当于跨一次切割，所以要严格控制过孔数目。对信号全程要求等长等距，等距要求到每一个环节点，如下图

2、如果无法避免要打孔，则需注意尽可能保持美观，换层处VIA水平或者垂直方向须对齐，换层后避免反接。当无法顺接的时候可以考虑反向走线，但前提条件是确实无法顺接。

3、每一对差分线在换层处添加GND过孔，用于减小通道回路。

4、对差分线本身之间不可以有其它的线、过孔和元器件掺入，如下图所示：

5、对于差分线串接阻容感器件，要整齐对称排列，不可一前一后或一上一下的

6、等长处理方式
当出PIN顺序不平行时，采用第一种方式可以做到等长则最佳。
当需要采用第二三种方式等长时，请先咨询主导案件的同事，因为不同的客户对差分信号的等长方式，要切忌擅自选用差分信号的等长方式 。
一对差分信号误差比较理想不超过1mil，若有难度最大不可超过5mil。

7、第2种差分等长要求
首先选择在信号的两端处理，其中在无法平行走线的那一端作等长动作。
打波浪折时必须注意长度与高度要求

8、绕线统一用弧线。

9、差分信号一律必须参考到GND层

当参考层面是VCC层时，对差分信号品质的影响是非常大的，甚至是致命的
