为什么需要CorelDraw插件开发

为什么需要了解CorelDraw-C#插件开发

配置CDR-C#的二次开发环境

1.首先下载安装Micro Visual Studio。

2.配置Visual Studio开发环境。

插件示例

为什么需要CorelDraw插件开发

CorelDraw（以下简称CDR）是平时我们使用频率较高的设计排版软件。

作为以设计排版作为谋生手段的我们都知道，设计排版是异常繁琐的工作，日复一日的用鼠标点击着一系列重复的命令，也许我们常常希望能有更好的方法、更快的速度完成工作，从而解放自身，能有更多的自由时间享受生活。所以，我们不时的渴望着，软件能迎合自己的需求。

但无疑这只是一种很难实现的奢望，即使是功能不断强大、表现足够优秀、操作极为简便的CorelDraw，都不可能向用户面面俱到。

我们知道，电脑操作其实就是操作计算机程序，那唯一的解决方案就是自己动手，改造或补充程序。而CDR已经为我们准备好了这样的路径，提供了这样一个接口，让我们自己编写插件，使程序以我们期待的方式运行。广告设计和程序设计有着较为密切的关系，因此，我们大概率会涉足或进入CDR的二次编程开发领域。

对我们每个人来说，减少手动操作的环节，摆脱繁琐而重复的鼠标点击操作，都可以通过CDR的编程开发来达成。

为什么需要了解CorelDraw-C#插件开发

相信几乎所有人都是从VBA开始，编程操作CorelDraw做排版设计，力求提高了工作效率。CDR比其它软件优势明显的地方就是有录制宏的功能，通过录制宏，我们能学会许多编程操作CDR的方法。改一下宏的代码，就进入了VBA编程。CDR会把VBA保存在.gms文件中，可以拷出来复制到其它电脑上，可以随CDR的启动插入运行，有了一个新名称，叫”CDR插件“。

后来插件就有了技术交易，有人发现gms插件技术保护功能差，于是就改用c++编写插件。c++编写的插件可以保存为.cpg文件，拷到CDR运行目录，可以随CDR主程序启动自动加载。c++技术保护功能系数高，但学习成本相对高。还有用VB语言开发CDR插件。

后来.net问世，Visual Studio（以后简称为VS)成为主流的桌面开发环境，C#是其首推的编程语言。于是很多人像我一样，开始试着用C#来编写程序操作CDR或做插件。就我使用VBA和C#的体验，我认为如果有必要长期进行CDR编程，C#比VBA更是理想的选择。能想起的原因有以下几点：

▲ VBA程序检查维护难，没有提示错误功能，自己写的程序也很难读懂。C#这方面就非常出色，语法严谨，读写流畅。

▲ VBA代码对齐难，都要手动去对齐。C#可以选择一块，快捷键自动对齐。

▲ C#对外部程序（Word等）和Windows操作系统的访问和操作更方便。

▲ C#比VBA开发效率高，更适合较大工程的应用，这方面用过你就知道。除此之外应该还有很多，有机会再补充。

当然，CDR对其Api没有详细的注释，通过录制宏（脚本），能更好的明了CDR插件开发的一些方法，而录制的脚本是VBA的。当然C#懂了，VBA大概率也能读得懂。目前CDR官方已经向.net靠拢，在其高版本中已经有内置和VBA编辑工具Visual Basic For Application地位等同的Visual Studio For Application，并且推荐用C#进行二次开发。至此，CDR-C#的前景已经很明确，有理由成为CDR 二次开发的主流。

配置CDR-C#的二次开发环境

1.首先下载安装Visual Studio。

2.配置Visual Studio开发环境。

首次将以最简单的WinForm的方式介绍。

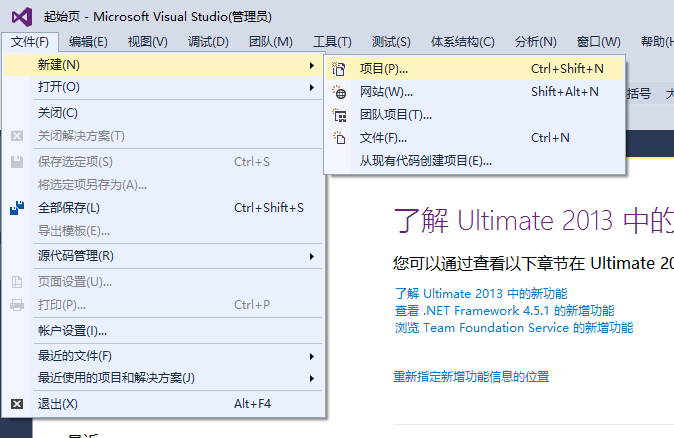

启动Visual Studio，新建-项目

选择 C#-Windows 窗体应用程序模板，选择适合的.net Framewor版本（.net Framewor4.0一般所有Windows系统都支持，可以以后更改版本），指定名称为WindowsCForCorleldraw（可以另外的名称）和程序存放目录。确定。比如下图：

在右侧找到解决方案资源管理器，左键单击“WindowsCForCorleldraw”文字（刚命名的名称，即项目名称），右键单击“引用”。如下图：

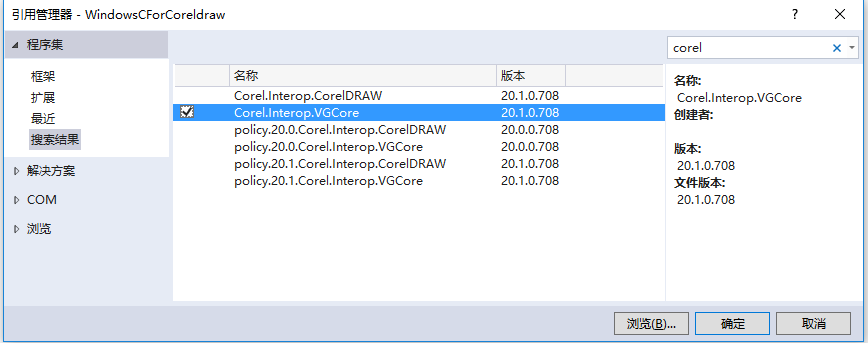

搜索“corel"，点选”Corel.Interop.VGCore"，确定。如下图：

这里VGCore版本是20，对应的Coreldraw程序版本就是2018。

Corel.Interop.VGCore程序集（.dll）成功加入到引用中。下图：

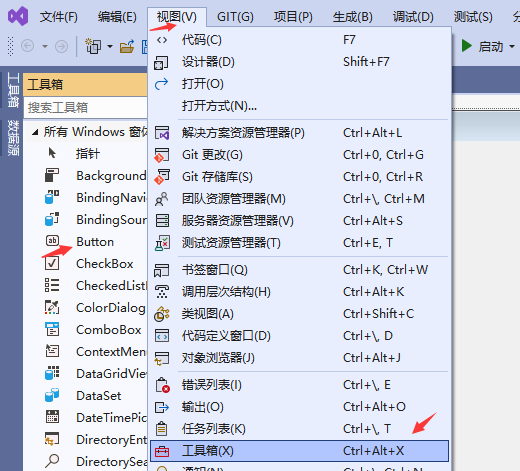

在菜单的“视图”项，点击“工具箱”，工具箱就会出现在VS窗体的边栏，找到”Button“（按钮），拖放到Form1窗体上；如下图操作：

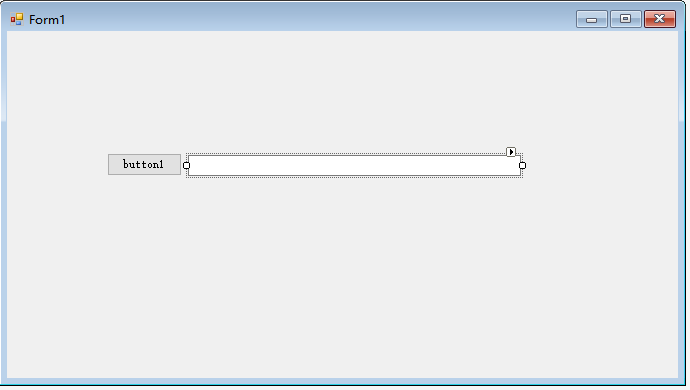

同样方法，把”TextBox"（文本框）也拖放到Form1窗体上，向右拉调整尺寸。结果如下图所示：

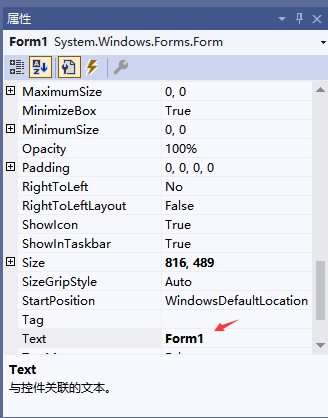

点击“button1"，在右侧属性选项卡找到”Text"项，改为“首次测试"。如下图：

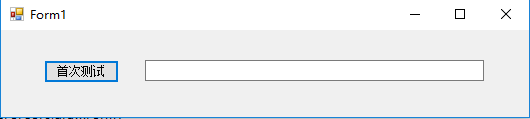

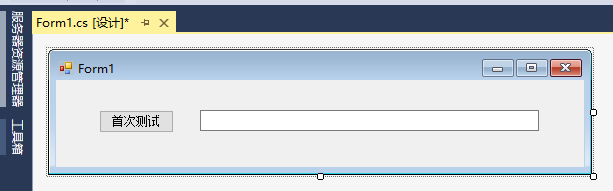

Form1窗体如下所示：

双击Form1窗体设计器，再返回双击 “首次测试"按钮，在打开的”Form1.cs“文档中的相应位置加入相应的代码（末尾有“//”符号的代码行，“//”表示C#语法中的注释代码，删不删这个符号都可以），文档代码变为如下：

using System.Text;
using System.Windows.Forms;
using Corel.Interop.VGCore;//
namespace WindowsCForCorleldraw
{
    public partial calss Form1:Form
    {
        Corel.Interop.VGCore.Application app = null;//
        private Form1_Load(object sender,EventArgs e)
        {
            app = new Corel.Interop.VGCore.Application();//
            app.ActiveDocument.Unit = cdrUnit.cdrMillimeter;//
        }
        private void button1_click(object send,EventArgs e)
        {
            Shape selShape = app.ActiveShape;//
            textBox1.Text = “图形宽为：”+selShape.SizeWidth.ToString() +" "+ “图形高为：”+selShape.SizeHeight.ToString(); //加
        }
    }
}

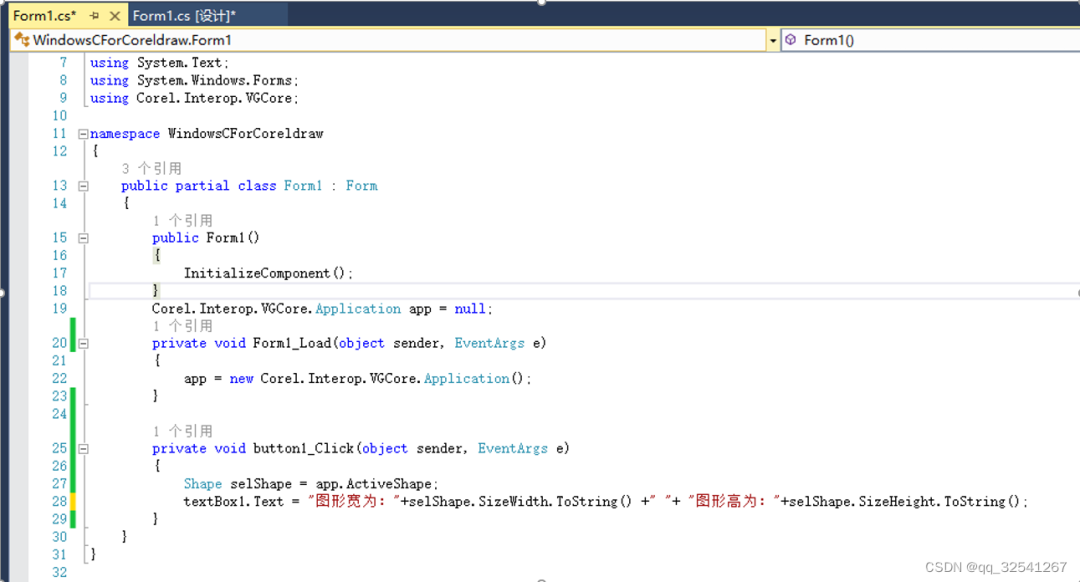

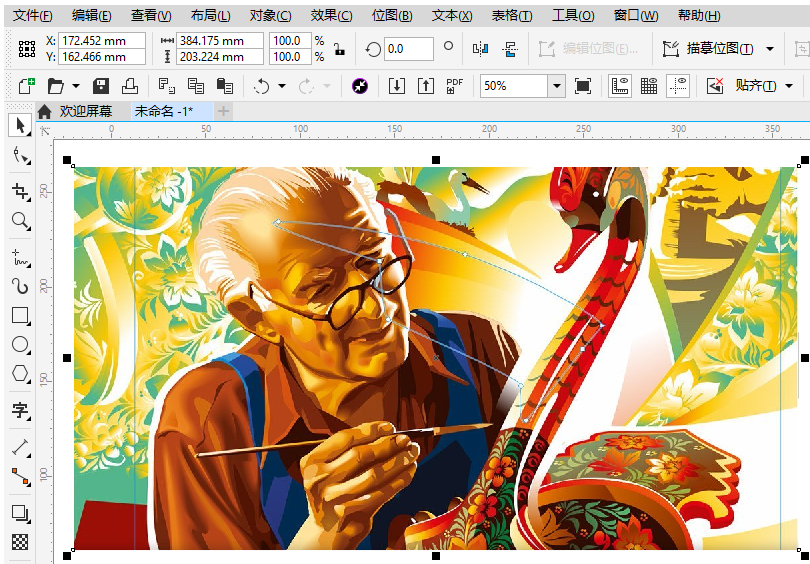

如下图：
