生成自定义工具栏

前序

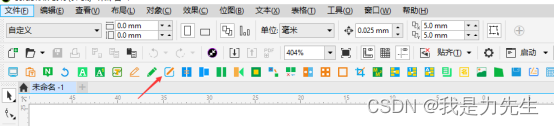

相信我们在用VBA编写Coreldraw插件时，都经常这样用，写好功能代码后，在Coreldraw工作界面，手动创建一条工具栏，然后在工具栏上新建按钮，让按钮指向VBA代码块，方便快捷的调用操作。比如下图：

来到C#，如何做呢，WinForm的操作挺方便，但很难植入Coreldraw，除非你用监控的方式，但也有点复杂；用Visual Studio Tools for Applications写宏代码也没有问题，但目前还不是很完善，好像还没有办法让自定义工具栏上的图标指向宏代码的方法。

其实Corel很早就提出用C++编写cpg插件或用C#编写addon插件的方式植入插件。这里我们研究一下用C#编写addon插件生成自定义工具栏（CommandBar）的方法。

先看一下addon插件存放目录和文件。addon插件存放在Coreldraw安装目录的“\Programs64\Addons\”下，新建一个与你所生成的DLL标题一样的目录，在把文件拷进去。里面主要有4个文件，AppUI.xslt、UserUI.xslt、CorelDrw.addon、和一个程序集文件dll文件，CorelDrw.addon可以是空文件。比如下图：

安装C# Coreldraw插件开发模板

在Visual Studio有Coreldraw为用户提供的制作控件、使用工具和泊物窗、菜单的C#扩展模板程序，利用这个模板我们可以更方便的调试。我们就利用这个模板生成和调试工具栏。本教程用Visual Studio 2019社区版+Coreldraw 2018调试和讲解。
首先打开Visual Studio，在菜单命令上选择打开“管理扩展”，如下图：

搜索安装CorelDraw Addons Templates，至于CorelDraw Addons Packer可以选择安装也可以不安装。如下图：

关闭Visual Studio，等扩展应用安装完成，再启动Visual Studio，创建新项目，搜索“corel”，有4个模板供我们使用，我们就选控件模板吧，然后下一步。如下图：

项目名称最好先想好，要不以后改有点麻烦；指定项目存放目录，创建。如下图：

选择对应自己电脑上的Coreldraw版本，创建项目。如下图：

出现了如下界面：

“AppUI.xslt”和“UserUI.xslt”
先看“AppUI.xslt”和“UserUI.xslt”，这两个文件是由Coreldraw应用程序读取解释，主要是决定程序和用户界面的表现形式。“AppUI.xslt”和“UserUI.xslt”里面充满了GUID，据说GUID是微软是这些数字，让全世界的电脑的终端都不会有相同的ID出现。Coreldraw里面菜单栏、工具栏、泊物窗等都指定了不同的GUID，利用GUID查找Coreldraw的元素很都不会有重复。对单机电脑来说，从别处电脑复制来的GUID基本上也不可能有冲突。猜想一下，用户控件嵌入Coreldraw的界面后还可能另外指定了GUID，所以这两个表的GUID可以复制过来应该问题也不大。复制后有3个地方要改一下，如下图：

用户界面设计（xaml）

这个模板做成的项目应该是WPF应用，输出类型是类库。在解决方案资源管理器下找到ControlUl.xaml文档，双击打开。如下图：

可以看到这个窗体控件设计分为两块，上面是绘画窗体控件块，下面是代码块。这和WinForm不同，WinForm主要靠拖拉控件组件完成界面设计（当然也有窗体配置代码块），而WPF基本上是靠自己绘画。代码块则是类似于网页设计的代码结构（仿佛又想到为不同浏览器写兼容的HTML的抓狂），试过后，原来和HTML代码的编写很相像，应该不难掌握吧。对比一下，C#代码主要是大括号闭合代码块，而xaml是用尖括号闭合定义代码块，和HTML代码块相似。如下图：

由于模板目标是生成插入到属性工具栏的1个按钮，所以我们要改一下，我们把Grid里面的Button块去掉如下图：

由于我们要制作工具栏，所以先确定他的尺寸。我们把Hight这一块改为以下代码：

Height="40" Width="200" Padding="0 8 0 8"  Loaded="UserControl_Loaded">

如下图：

UserControl的Height（高度）和Width（宽度）不是很重要，以后嵌入Coreldraw界面后会自动调整；代码元素的尺寸都是以像素为单位的；这些属性之间是空格隔开，那个先后都没有关系，完全取决你的习惯。Padding和Maggin是网页控制的常用属性，Padding是容器里面要留出的空间；Maggin是对象与对象之间或对象与它的容器之间的空间，两对象的Maggin空间可以重叠。Padding和Maggin在这里是按左、上、右、下的方位来设置，如果4个值都相同，就写1个就可以了，否则就要写完4个值，和HTML都相似。
你可以调整试图的显示比例，以方便你的观察和操作。如下图：

在“”闭合块中加入以下代码：

        <Grid.ColumnDefinitions>
            <ColumnDefinition Width="29" />
            <ColumnDefinition Width="29" />
            <ColumnDefinition Width="29" />
            <ColumnDefinition Width="29" />
            <ColumnDefinition Width="29" />
        </Grid.ColumnDefinitions>

Grid.ColumnDefinitions是指将Grid（网格）格按列来分块，宽度属性为29。点击单词Grid上，可以看到如下图：

从左侧工具箱中拉一个Rectangle控件到设计视图，可以看见代码中自动生成了一行Rectangle元素定义的代码。如下图：

Rectangle作为将来工具栏上的图标鼠标经过时底部的效果，其宽度和高度都为24像素，Stroke是指边线，现在颜色是黑色。点击代码中Rectangle单词，在右边的属性打开“外观”选项，看见它的边框厚度为1像素。

我们的目标是把这个工具栏，做成在电脑上创建自定义工具栏时的工具栏的表现形式。我们把Rectangle的Grid.ColumnSpan（跨过几栏网格）的属性去掉，如果有的话。并调整一下属性的先后次序以便我们更好的阅读。
HorizontalAlignment有点像网页HTML中的position-left。如下图：

再加上一个属性Grid.Column=“0”，指将Rectangle置于第一个网格中（从0开始）；再改它的Marggin属性值。代码如下：
<Rectangle Grid.Column="0" Width="24" Height="24" Margin="3,0,0,0" HorizontalAlignment=“Left” Fill=“#FFE0F0FF” Stroke=“#FF00ADF4” VerticalAlignment=“Top”/>
效果如下图：

可以看到Rectangle矩形基本居中于第一个网格的中央，当然你可以手动移动它的位置到你想要的地方，下面的代码也会自动随之改变。
我们复制Rectangle闭合块的代码3次到下面，然后依次改变它的Grid.Column属性值，可以看见4个矩形框出现在4个Grid网格的中央。如下图：

我们准备在上面放4个图片图标，当然你也可以自己在这里画出来。这4个图标像素都是16X16的，由于比较小，所以用ICO图标，并且是按每像素来制作的。用过的像素画图工具Pixel Editor，好像可以无限试用，但经常弹出注册提示框。你也可以用PNG或JPG图片，但可能图片像素要大点才够清晰。我们现在从电脑上导入图标到项目中。我们打开项目属性，定位到资源选项卡，添加文件。如下图：

打开电脑上的ICO图标目录，选择4个图标加进来。图标文件名要符合它的要求，不能有特殊符号，并且最好文件名格式都一致，文件类型也一样，以便以后以后的操作。导入后要全选，在右边的属性栏Persistence（存续期）属性改为嵌入（好像保持默认的Source也可以）。比如下图：

然后保存所有文档。全选刚嵌入的资源，拖放到ControlUl.xaml文档处停一会，出现设计窗体界面在那里释放。如下图：

效果如下图：

你可以把4个图片手动按你的顺序放到矩形框的中央，并设置它们的层次关系。前后层次关系是选择图形，鼠标右击，排序。置于顶层就是排在前面。如下图：

当然你可以改代码控制，推荐代码方式，以便于后台代码的书写。改为以下代码：

<Rectangle Grid.Column="0" Name="SetSelectionFullScreenRectangle" Fill="#FFE0F0FF" Width="24" Height="24" Stroke="#FF00ADF4" HorizontalAlignment="Left" VerticalAlignment="Top" StrokeThickness="1" Margin="3,0,0,0" MouseEnter="QuickFunctionEnter" MouseLeave="QuickFunctionLeave" MouseDown="SetSelectionFullScreenImage_MouseDown"/>
    <Image Grid.Column="0" Name="SetSelectionFullScreenImage" Margin="4" Width="16" Height="16" Source="全屏显示_SetSelectionFullScreen_所选全屏显示.ico" Stretch="None" MouseEnter="QuickFunctionEnter" MouseLeave="QuickFunctionLeave" MouseDown="SetSelectionFullScreenImage_MouseDown" ToolTip="55"/>
    <Rectangle Grid.Column="1" Name="Rotate90AngelRectangle" Fill="#FFE0F0FF" Width="24" Height="24" Stroke="#FF00ADF4" HorizontalAlignment="Left" VerticalAlignment="Top" StrokeThickness="1" Margin="3,0,0,0" MouseEnter="QuickFunctionEnter" MouseLeave="QuickFunctionLeave"/>
    <Image Grid.Column="1" Name="Rotate90AngelImage" Width="16" Height="16" Margin="4,4,4,4" Source="旋转90_Rotate90Angel_所选旋转90度.ico" Stretch="None" MouseEnter="QuickFunctionEnter" MouseLeave="QuickFunctionLeave"/>
    <Rectangle Grid.Column="2" Name="SizeHeightSameWidthScaleRectangle" Fill="#FFE0F0FF" Width="24" Height="24" Stroke="#FF00ADF4" HorizontalAlignment="Left" VerticalAlignment="Top" StrokeThickness="1" Margin="3,0,0,0" MouseEnter="QuickFunctionEnter" MouseLeave="QuickFunctionLeave"/>
    <Image Grid.Column="2" Name="SizeHeightSameWidthScaleImage" Margin="4,4,4,4" Source="高同宽随_SizeHeightSameWidthScale_右图高同左图宽随比例.ico" Stretch="None" MouseEnter="QuickFunctionEnter" MouseLeave="QuickFunctionLeave"/>
    <Rectangle Grid.Column="3" Name="MoreOperateRectangle" Fill="#FFE0F0FF" Width="24" Height="24" Stroke="#FF00ADF4" HorizontalAlignment="Left" VerticalAlignment="Top" StrokeThickness="1" Margin="3,0,0,0" MouseEnter="QuickFunctionEnter" MouseLeave="QuickFunctionLeave"/>
    <Image Grid.Column="3" Name="MoreOperateImage" Width="16" Height="16"  Margin="4,4,4,4" Source="更多操作_MoreOperate_更多操作和功能.ico" Stretch="None" MouseEnter="QuickFunctionEnter" MouseLeave="QuickFunctionLeave"/>

这里都给它们添上了Name属性，并且在后面加上Rectangle或Image，用于区分便于后台代码操作，如同HTML一样。同时加上鼠标动作事件。MouseEnter和MouseLeave，鼠标进入和鼠标离开的事件名，在后台绑定，由于前台会传送鼠标点击对象给后台，所有元素的MouseEnter可以设计为共用一个事件，所有元素的MouseLeave也共用一个事件，在后台可以判断是哪一个对象被点击。MouseDown，鼠标点击事件，这里只演示一个元素对象的点击事件。
“UserControl.Resources></UserControl.Resources>”这一片的代码有待研究，我们先把它注释掉，也是用Ctrl+K+C组合键。

界面设计基本完成了，下面出现了错误，需要去更正。如下图：

用

户控件后台控制代码（C#）

在控件设计窗体中出现了错误，双击错误处，找到错误的地方。如下图：

原来是我们改xaml文档时删掉了，我们把它注释掉。这句代码是事件函数的简写，可以写在其它函数中，称为行内函数。等同于以下代码：

private void btn_Command_Click (object sender, RoutedEventArgs e)
        {
            corelApp.MsgShow("Working");
        }

S相当于object sender，e相当于RoutedEventArgs e 。btn_Command是对象名，也许是出现了两个“-”符号，就写成这样，好理解一些。
把“UserControl_Loaded”事件中的代码也注释掉，可能这些只是对于创建命令控件时有效的，我们是要创建工具栏，不一样。不注释可能还会发生错误。如下图：

由于xaml前台代码中注册了QuickFunctionEnter、QuickFunctionLeave、SetSelectionFullScreenImage_MouseDown三个事件，在这里的C#代码中也写入3个被绑定的事件函数，如下代码：

private void QuickFunctionEnter(object sender, MouseEventArgs e)
{
}
private void QuickFunctionLeave(object sender, MouseEventArgs e)
{
}
private void SetSelectionFullScreenImage_MouseDown(object sender, MouseButtonEventArgs e)
{
}

代码一会儿再补上，现在我们按启动命令，按启动图标启动程序。如下图：

启动后Coreldraw会自动生成插件目录，并把5个文件拷进去。如下图：

Pdb文件不用管它。Coreldraw界面一般能出现下面的一条长条。

如果没发现，可能要到工具栏里面去找。如下图：

把生成的长条拖放到文档窗口上面停靠释放。如下图：

完成效果如下：

停止调试后才能重新见到窗体设计窗口。我们停止调试，如下图：

我们还要添加像Coreldraw命令图标那样的滑动效果。我们在窗体设计ControlUl.xaml的代码块把加上名称属性：

回到ControlUl.xaml.cs代码窗口。
我们把UserControl_Loaded的事件函数改为以下代码：
private void UserControl_Loaded(object sender, RoutedEventArgs e)
{
List uIElementLis t = GridParent.Children.Cast().ToList();
Type type1 = GridParent.Children[0].GetType();
Type type2 = GridParent.Children[1].GetType();
Image image = null;
foreach (UIElement uIElement in uIElementList)
{
if (uIElement.GetType() == type1) uIElement.Visibility = Visibility.Hidden;
Rectangle rectangle = null;
if (uIElement.GetType() == type1)
{
int index = uIElementList.IndexOf(uIElement);
rectangle = uIElement as Rectangle;
image = uIElementList[index+1] as Image;

            }
            if (uIElement.GetType() == type2)
            {
                image = uIElement as Image;
            }
            string source = image.Source.ToString();
            if (source.Contains("/"))
            {
                string[] sourceArray1 = source.Split('/');
                source = sourceArray1.Last();
            }
            source = source.Split('.').First();
            string[] sourceArray2 = source.Split('_');
            if (rectangle!=null) rectangle.ToolTip = sourceArray2[0] + "：" + sourceArray2[2];
            else image.ToolTip = sourceArray2[0] + "：" + sourceArray2[2];
        }
        //stylesController.LoadThemeFromPreference();
    }

这里是工具栏界面加载时执行的过程，这里用于对工具栏界面UI的改变，让控件初始化时矩形框不显示（if (uIElement.GetType() == type1) uIElement.Visibility = Visibility.Hidden;），并加入提示（ToolTip）。UIElement，UI元素，可以是Image、Rectangle等元素的任意一种，UIElement转换为具体元素用as关键词（rectangle = uIElement as Rectangle;）。这块代码判断点击元素如果是Rectangle就让它隐藏，并获取它的下一个兄弟元素Image元素的索引号（image = uIElementList[index+1] as Image;），获取Image元素的Source（如：Source=“全屏显示_SetSelectionFullScreen_所选全屏显示.ico”）属性值，提取里面的说明关键词和更详细说明，给提示元素ToolTip赋值；点击元素如果是Image就直接提取出说明给ToolTip赋值。
把QuickFunctionEnter、QuickFunctionLeave、SetSelectionFullScreenImage三个函数改为以下代码：
private bool visableOrNo = true;
private void QuickFunctionEnter(object sender, MouseEventArgs e)
{
Type type = sender.GetType();
Rectangle rectangle = null;
if (type ==SetSelectionFullScreenRectangle.GetType())
{
rectangle = sender as Rectangle;
}
if (type == SetSelectionFullScreenImage.GetType())
{
Image image = sender as Image;
string name = image.Name;
int lenth = name.Length;
name = name.Remove(lenth - 5, 5) + “Rectangle”;
rectangle = GridParent.FindName(name) as Rectangle;
}
if (visableOrNo) rectangle.Visibility = Visibility.Visible;
else rectangle.Visibility = Visibility.Hidden;
}

    private void QuickFunctionLeave(object sender, MouseEventArgs e)
    {
        visableOrNo = false;
        QuickFunctionEnter(sender, e);
        visableOrNo = true;
    }

    private void SetSelectionFullScreenImage_MouseDown(object sender, MouseButtonEventArgs e)
    {
        corelApp.ActiveWindow.ActiveView.ToFitSelection();
        corelApp.ActiveWindow.FullScreen = true;
    }

” private bool visableOrNo = true; “定义一个类内变量，让QuickFunctionLeave可以调用QuickFunctionEnter处理，而不必另外写基本相同的代码。
object sender：是前台窗体控件传来的对象，里面记录了鼠标点击的对象的信息。转换为Image或Rectangle中具体的类型，就可以给Visibility赋值。MouseEventArgs和MouseButtonEventArgs则传递过来鼠标动作和形态等的信息，这里暂没用到。SetSelectionFullScreenImage函数是则是具体测试点击“全屏显示“按钮时的执行是否正常。
再次启动程序，程序会自动把5个文件再次拷贝到插件目录并替换原来的。如果你有Coreldraw文件打开它就会新开一个文档不影响工作，但还是建议先保存文件。这点时比较方便的。
也许你发现工具栏图标没有实现相应的功能。这是因为没有打开Coreldraw文档，打开后就能起作用了。这点切勿忽略，要不你搞不清楚什么回事。
调试到这里就基本完成目标了。

将加入的资源放到同一个文件夹

加入资源后可能会在项目根目录下生成数个文件，比如像这样：

你也可以新建文件夹放进去，但在xaml控件设计代码中的Source属性要加入文件夹名。比如，新建文件夹BarIco：

把文件放进这个目录：

改变Source属性值，这里是相对目录引用：

重新启动调试。应该没什么问题。

结语

我们生成了和VBA时代几乎一样的常用的工具栏。用WPF也可以完成以后的插件开发，界面控件编写基本靠自己绘画，还有用代码去控制，代码结构像HTML，做过网站的应该可以很快入手。其它后台C#代码除了对控件代码的控制外，和WinForm基本相同，但目前来看用WPF是生成自定义工具栏的较好的办法。当然，你也可以在工具栏命令中调用WinForm程序，对Coreldraw进行操作，这也应该是比较高效的办法，下次会讨论。资源的加入是本次调试的难点之一，我们的目标是让图片资源嵌入到程序中去，不必去电脑文件目录去调用；如果测试不成功，可能还要删除资源再重新导入重新测试。
调试中随时可能会出现许多的问题，所以课件写得较为详细，尽量避免由于表达过于简单而产生理解困难。随教程奉上项目源代码，大家有兴趣可以。
