HFSS 入门实例

参考

《HFSS 电磁仿真设计 从入门到精通》7页
HFSS Version 15.0.0(Build: 2012-10-09 20:37:20)

注意

对hfss设计流程有一个大概的印象，不需要理解和深究每一步步骤背后所表示的含义。

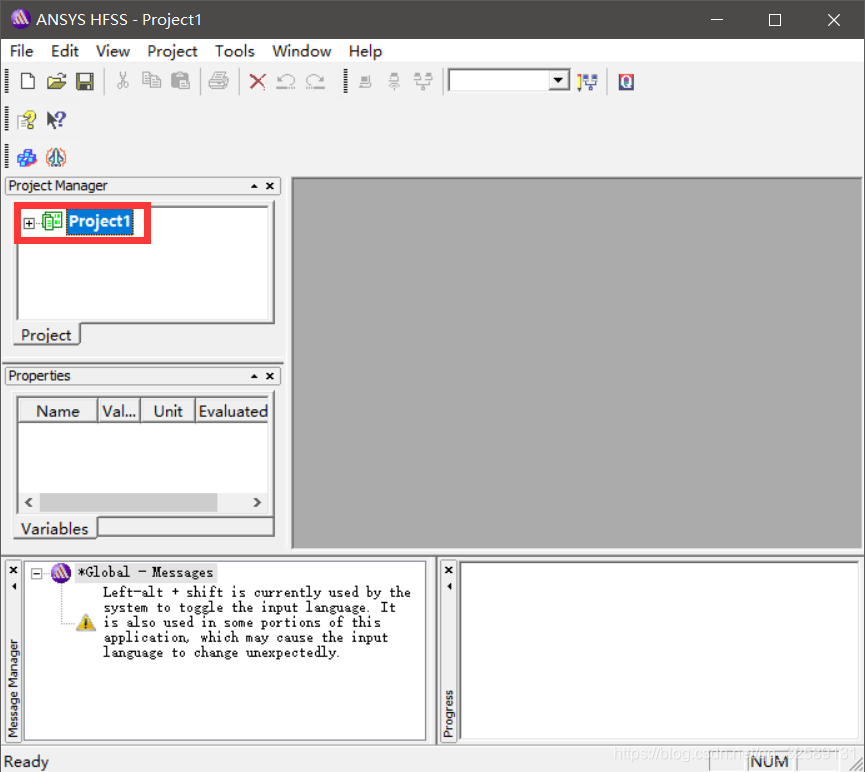

一、运行HFSS新建工程

1 默认是Project1，file-》save as (选好保存位置和名字)

在这里插入图片描述

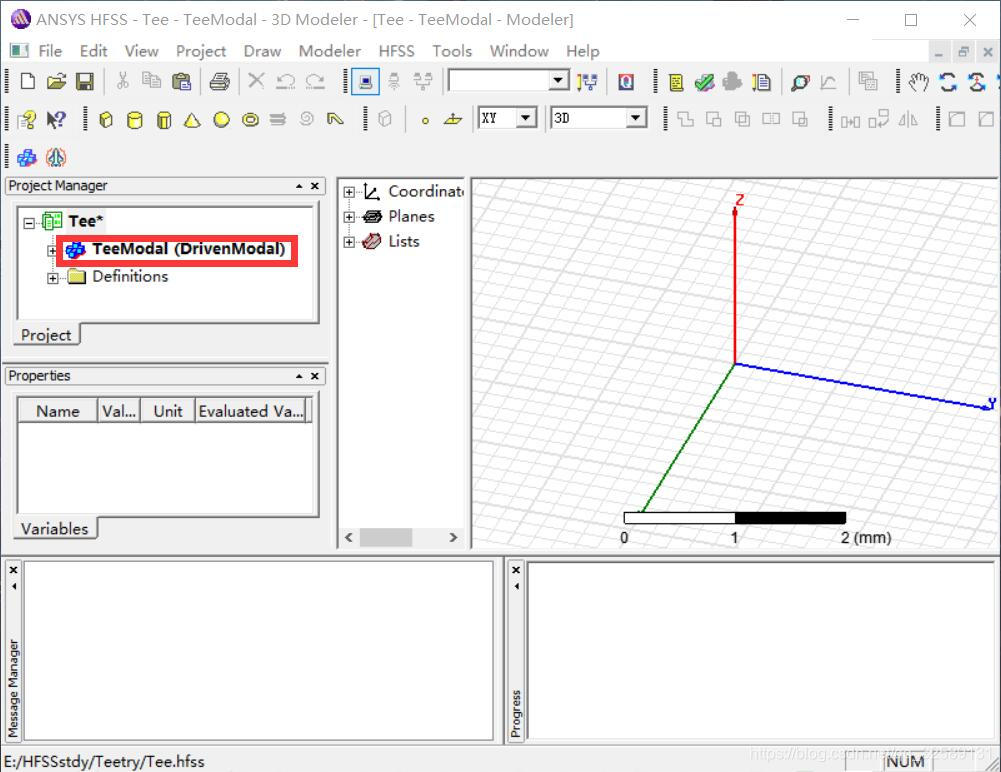

2 鼠标放在工程上右击=》insert =》insert hfss design=》放在HFSSDesign鼠标右键=》rename（改名为TeeModal）

在这里插入图片描述

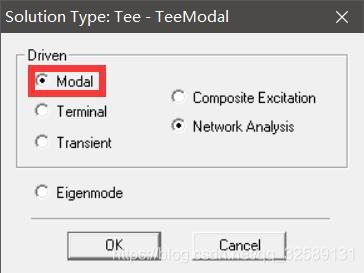

2 选择求解类型

主菜单， HFSS=》solution Type
在这里插入图片描述

3 设置长度单位

主菜单modeler=》units=》in=》ok
在这里插入图片描述

二、创建T形波导模型

T形波导模型可以看成三个大小相同的长方体叠加而成，先创建一个长方体，并设置材料属性和端口激励，通过复制创建第二第三个长方体，再合并。

1 创建长方体模型

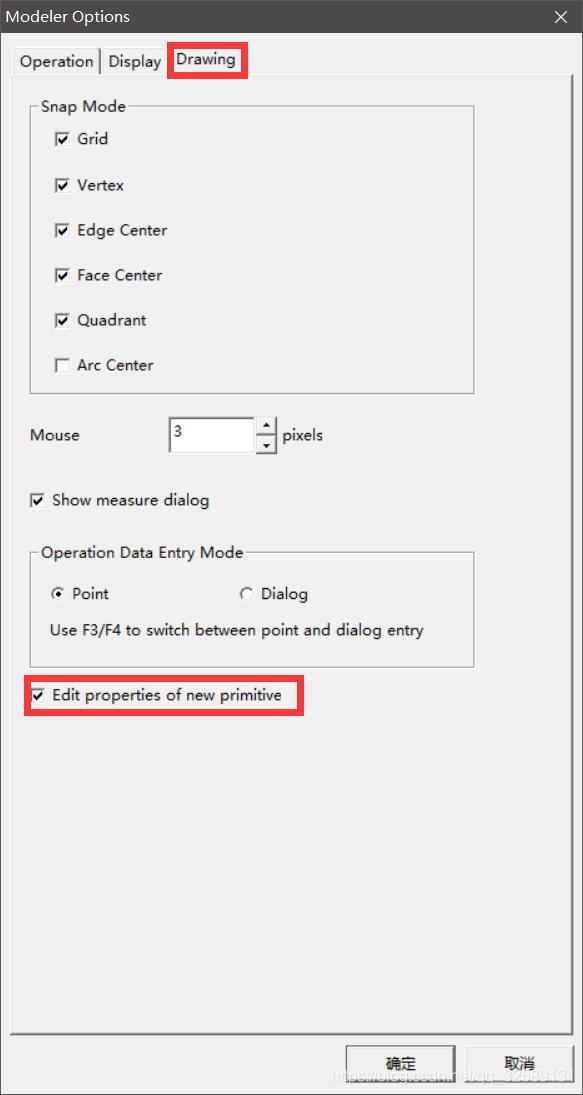

主菜单tools=》options=》modeler options

在这里插入图片描述

主菜单Draw=>box

在右下角输入如下参数，并回车
在这里插入图片描述
在输入
在这里插入图片描述

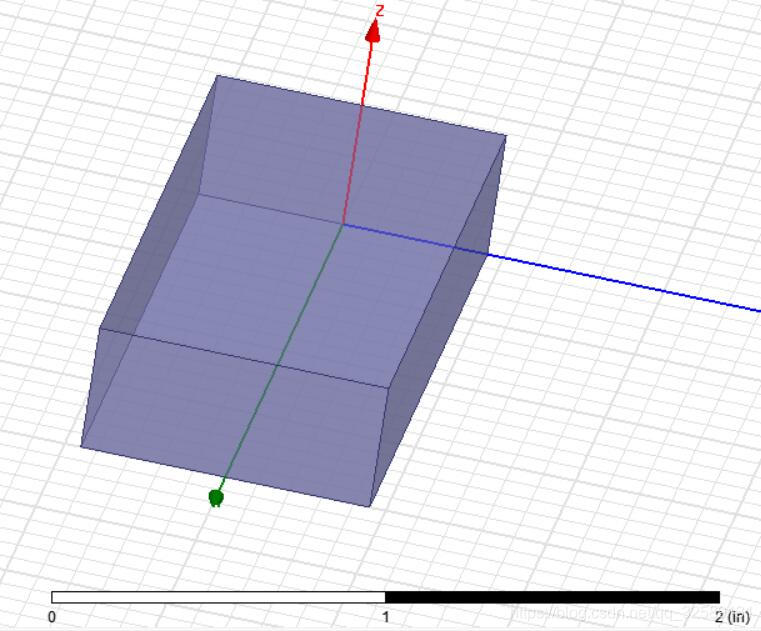

再回车
在这里插入图片描述

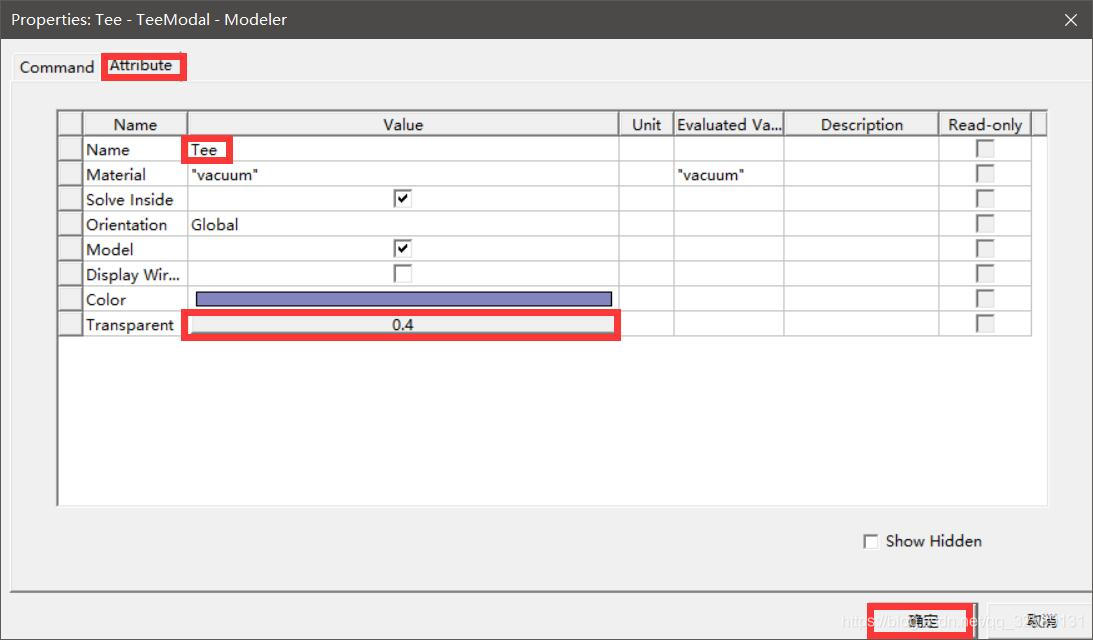

ctrl+D

在这里插入图片描述

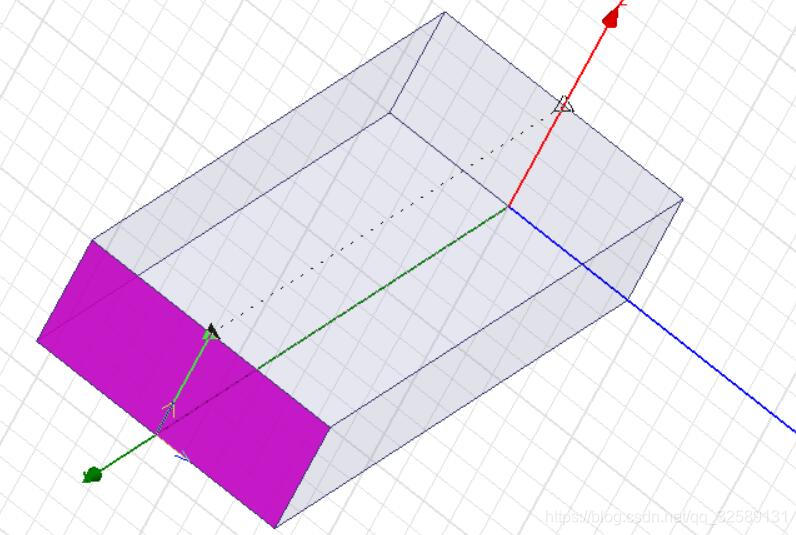

2 设置端口激励

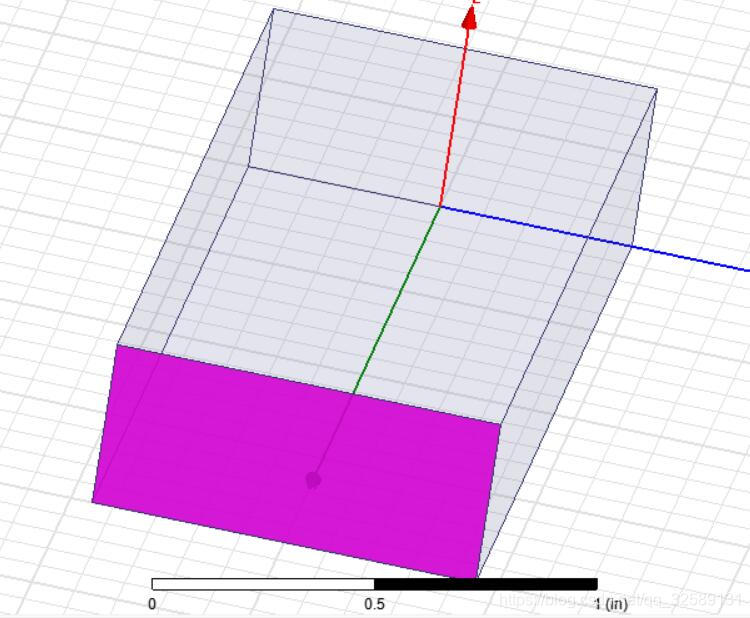

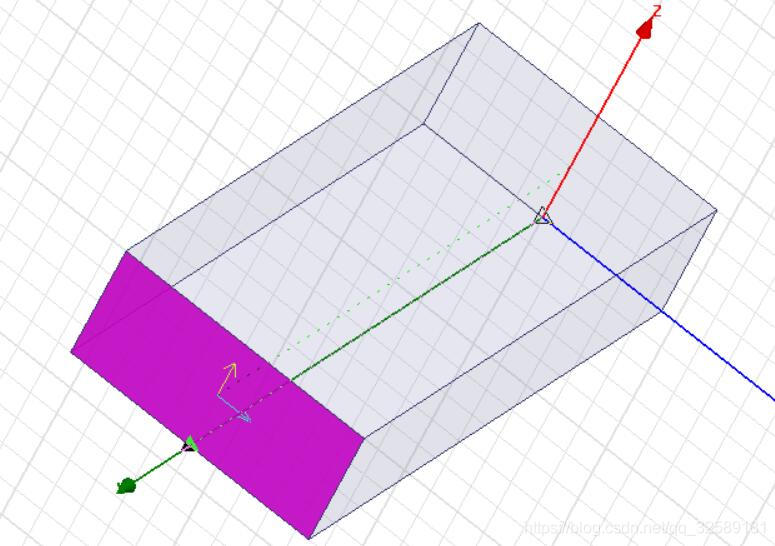

选择面 英文输入法的f 或 鼠标指着相应的面然后右键select faces
在这里插入图片描述
右键=》assign Excitation =>wave port
在这里插入图片描述

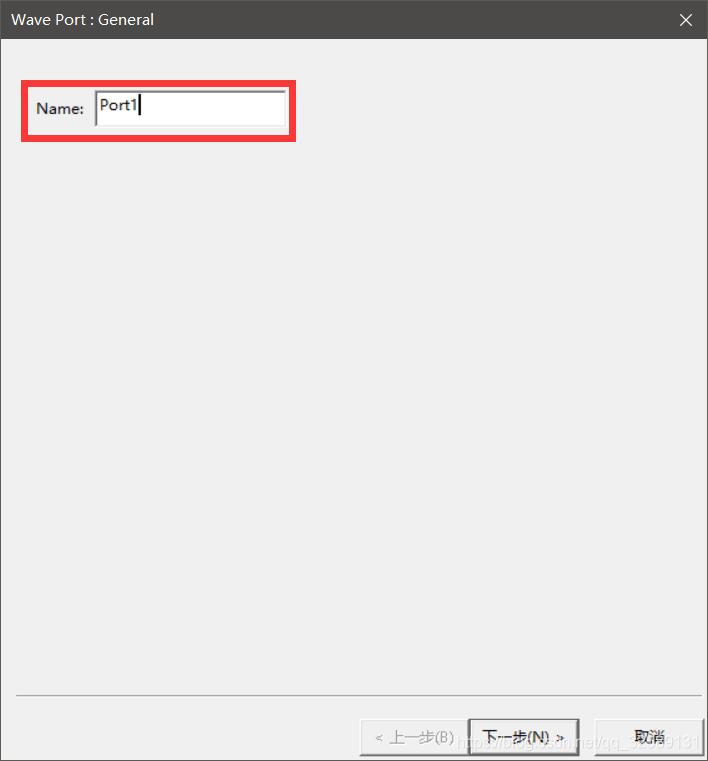

修改为port1，下一步
在这里插入图片描述
移动鼠标到中间变为三角形，单击
在这里插入图片描述
往上一个中点变为三角，再单击
在这里插入图片描述

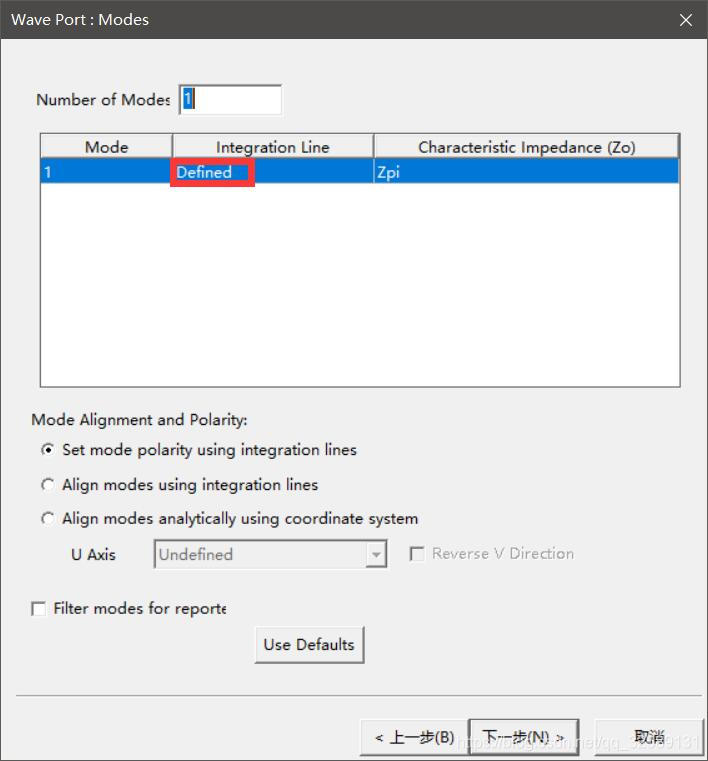

变成define
在这里插入图片描述
一直下一步就ok

3复制长方体

(1)设置

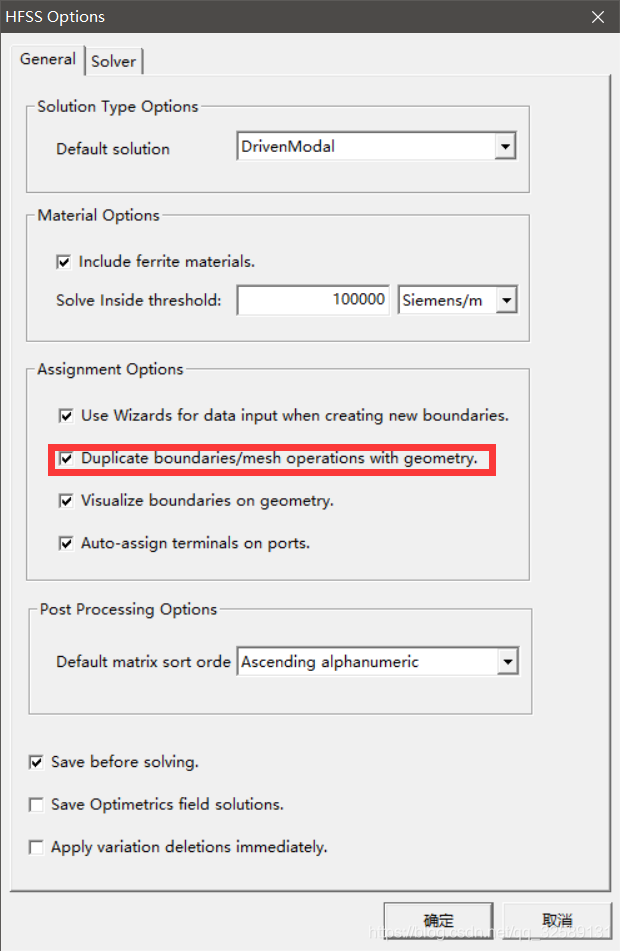

主菜单Tools=》Options=》HFSS Options, 设置如下图
在这里插入图片描述

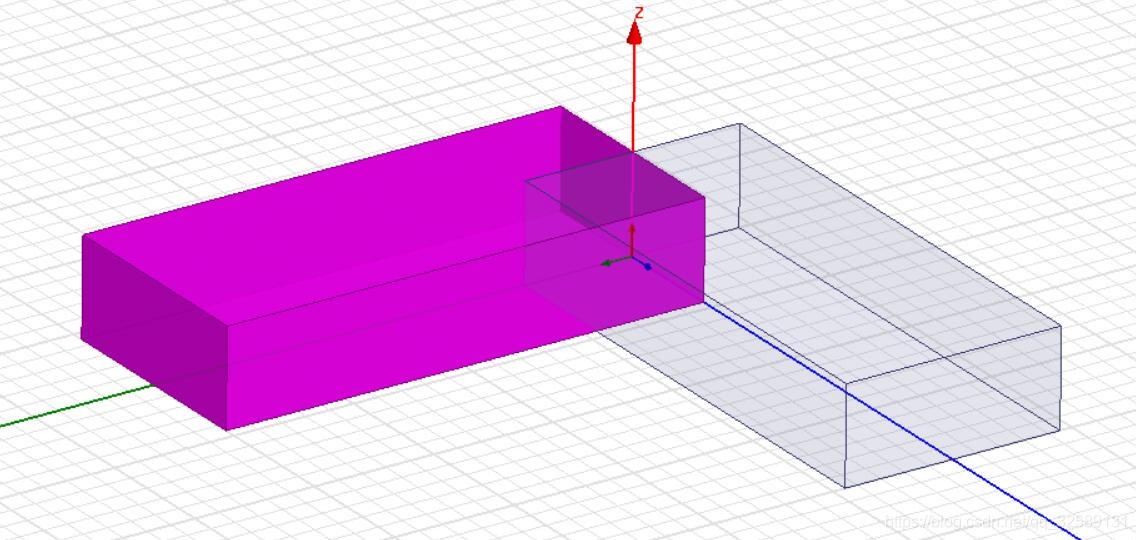

（2）复制长方体创建T形波导的第二臂

全选中
在这里插入图片描述

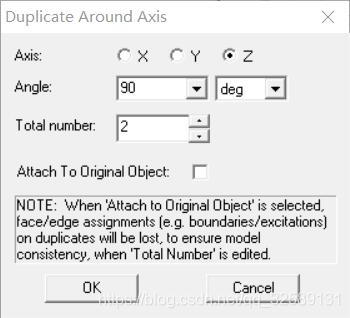

主菜单Edit=》Duplicate =》Around Axis
在这里插入图片描述
在这里插入图片描述

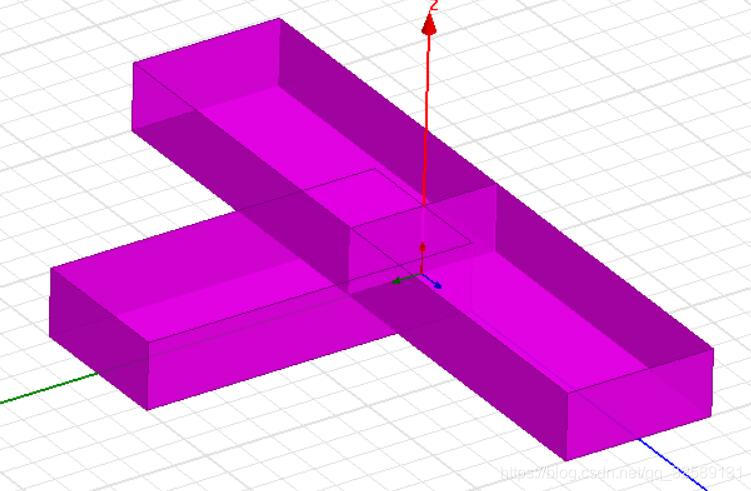

重复上次的操作，angle输入-90 deg

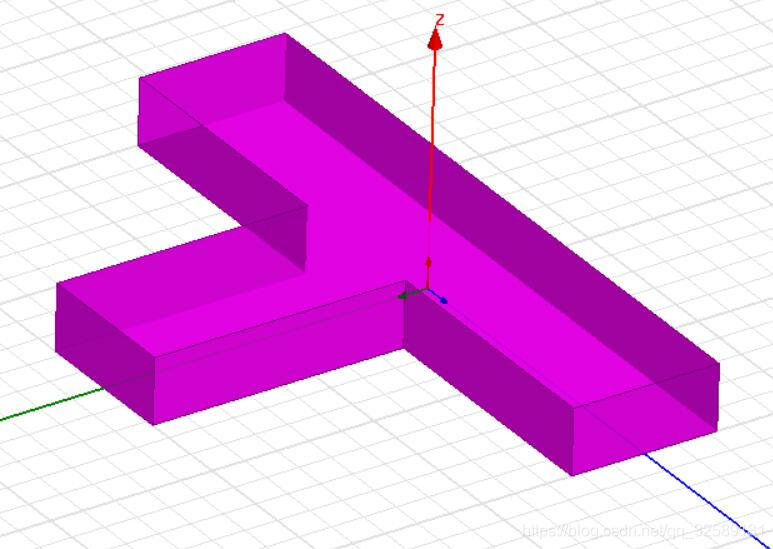

4合并长方体

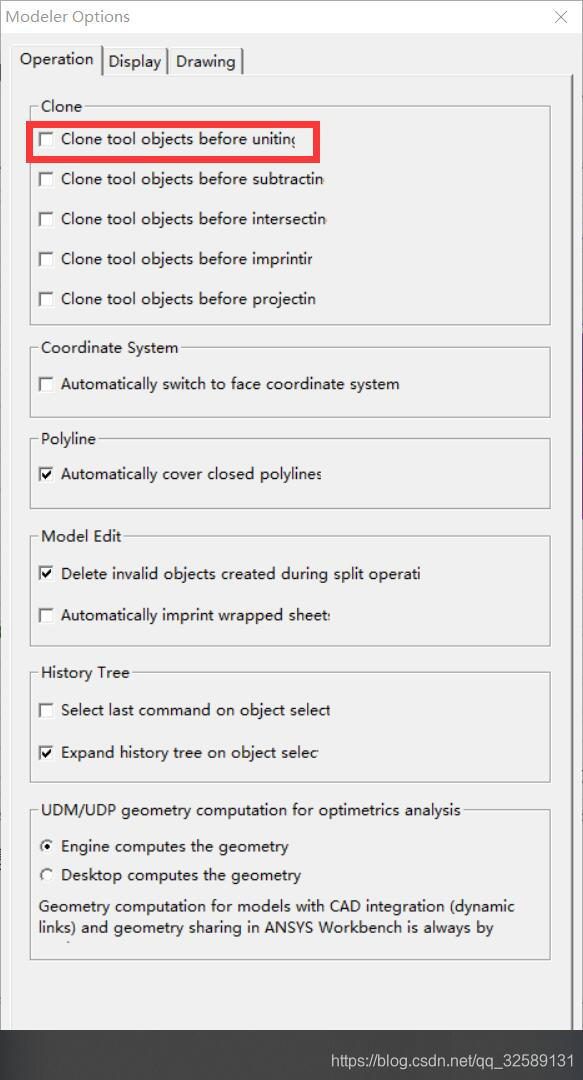

（1）主菜单Tools=》Options=》Modeler Options ，确保 未 勾选

在这里插入图片描述

英文键盘按o 或者 在三维模型中单击右键选择【Select Objects】，选择第一个长方体，按住ctrl，单击剩下两个长方体，全部选中。

在这里插入图片描述

主菜单Modeler=》Boolean=》Unite

在这里插入图片描述

5创建隔片

（1）创建一个长方体

Draw=》Box
在这里插入图片描述

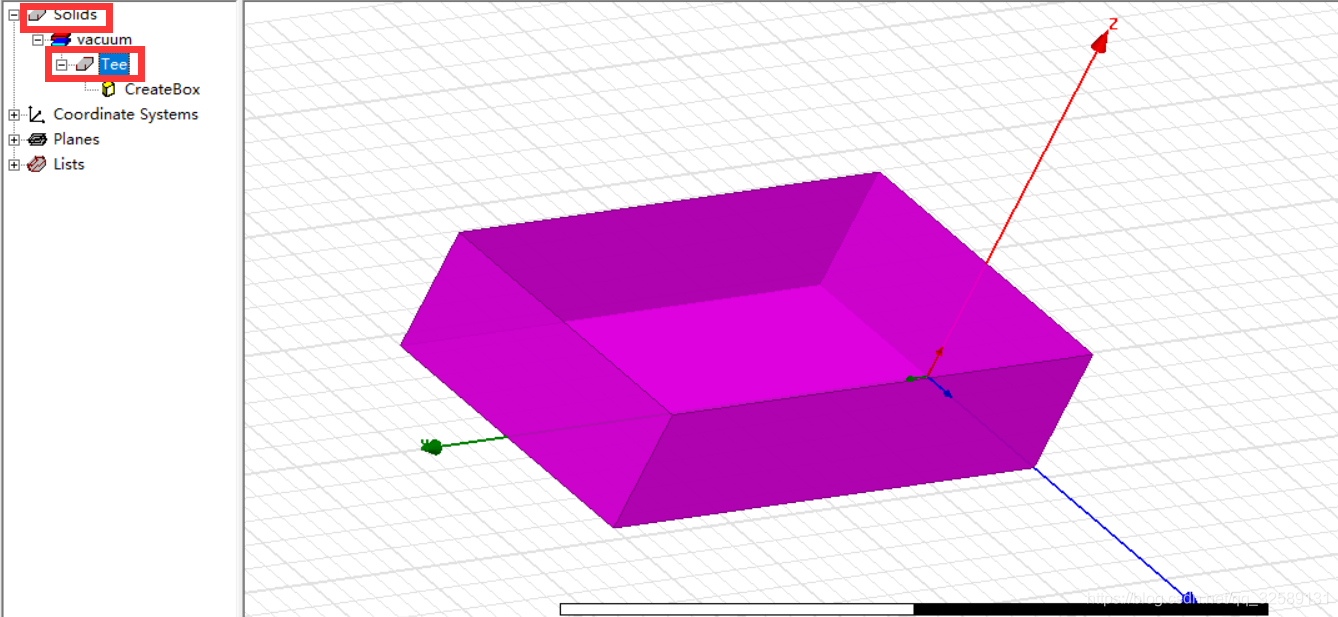

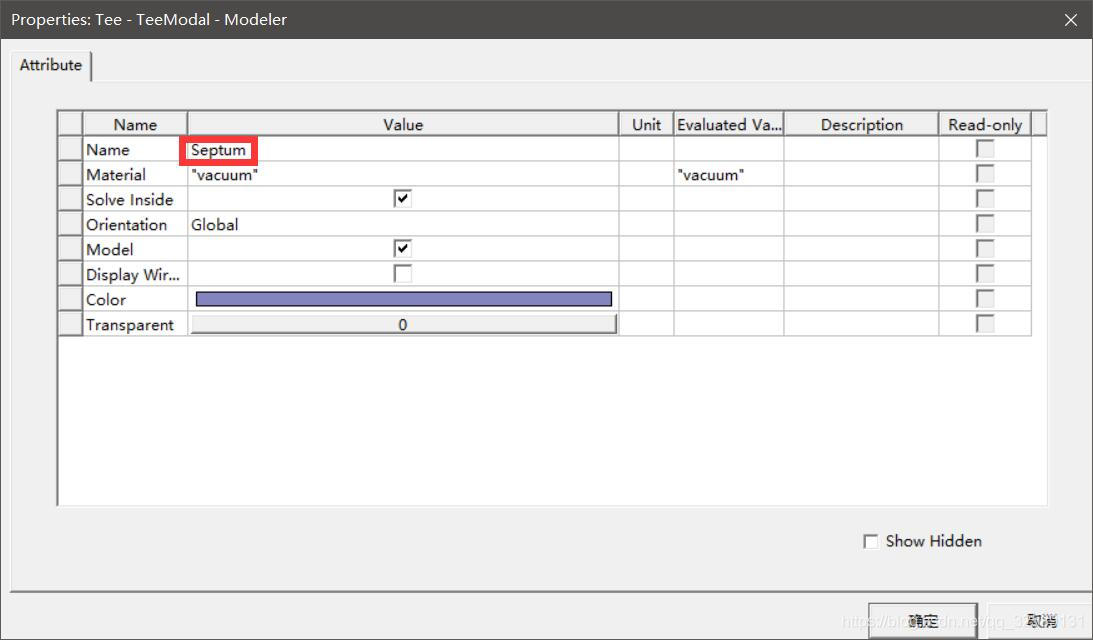

更名为
在这里插入图片描述

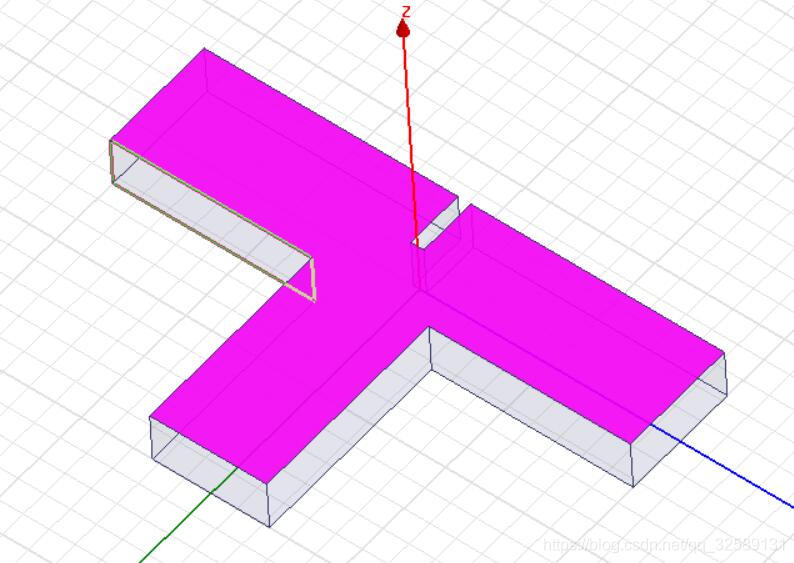

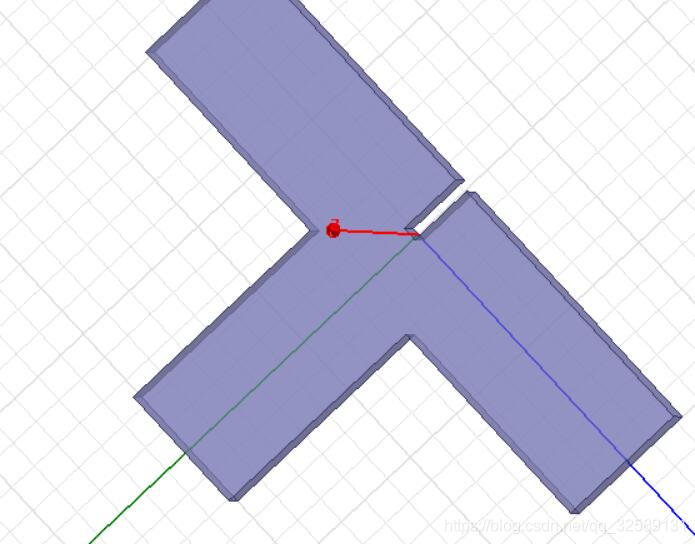

（3）相减操作

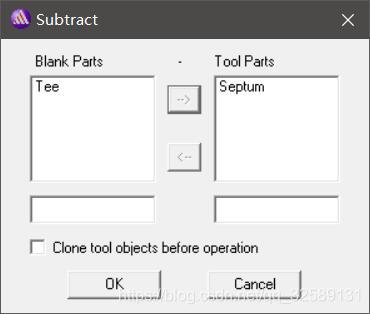

按住ctrl同时选中Septum和Tee，Modeler=》Boolean=》Subtract
在这里插入图片描述
在这里插入图片描述

三、分析求解设置

（1）添加求解设置

在这里插入图片描述

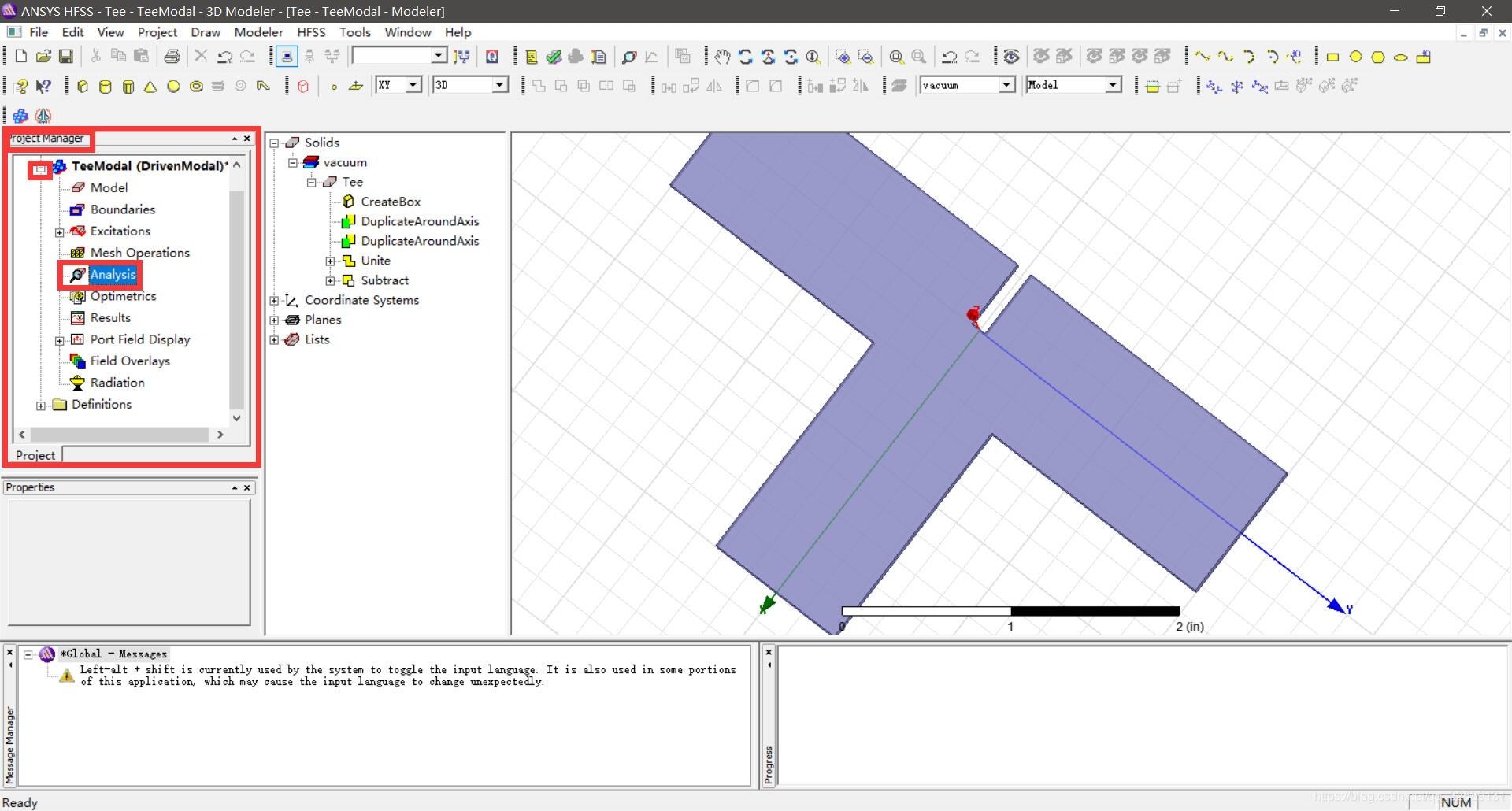

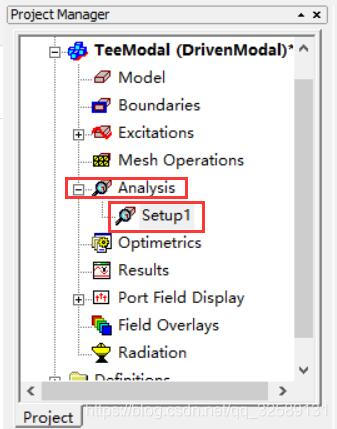

找到analysis鼠标右击=》add solution setup
在这里插入图片描述

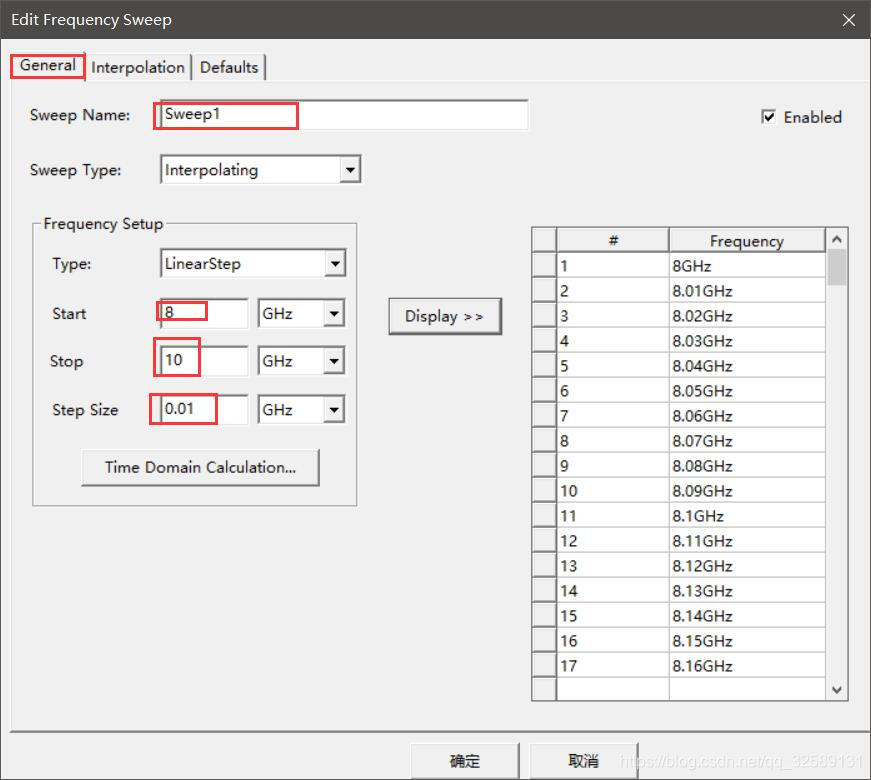

（2）添加扫频设置

在这里插入图片描述
找到setup1，鼠标右击在这里插入图片描述

(3)设计检查

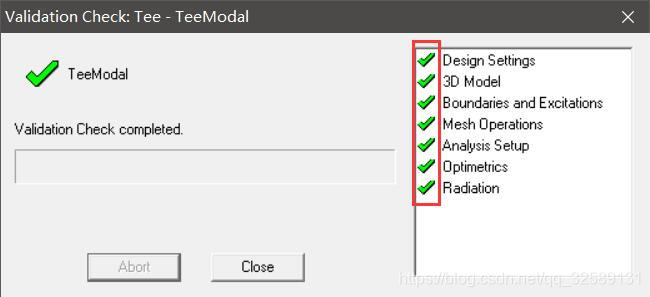

主菜单HFSS=》Validation Check
在这里插入图片描述
全部是钩，没问题

四、运行仿真分析

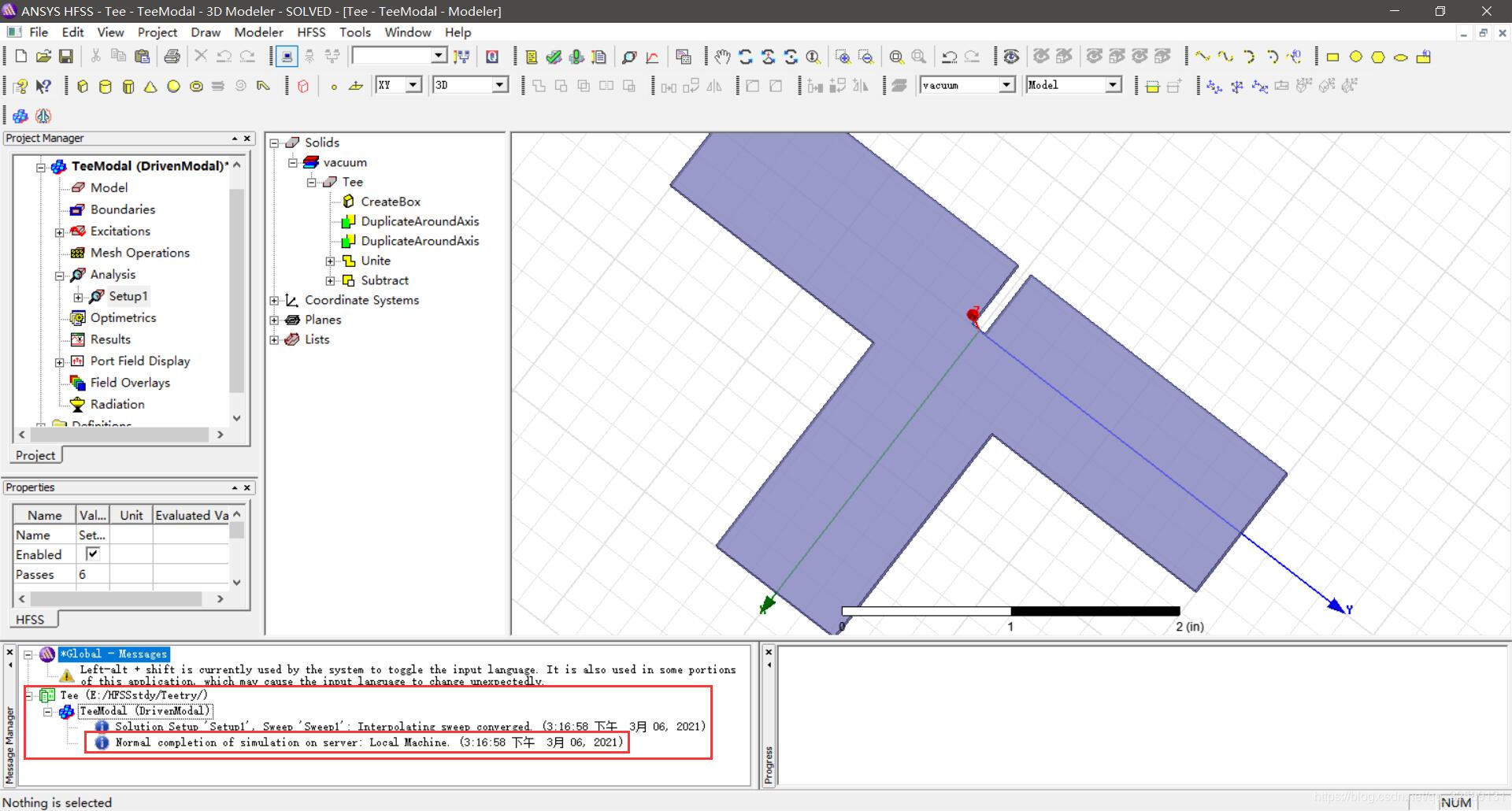

主菜单HFSS=》Analyze All
在这里插入图片描述

五、查看分析计算结果

1、图形化显示S参数计算结果

在这里插入图片描述

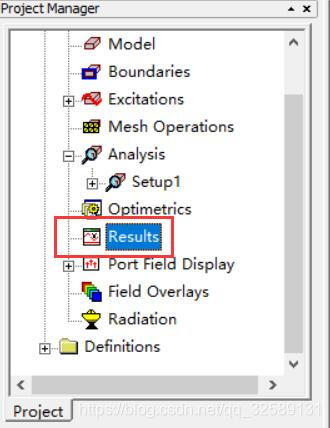

找到results，鼠标右键=》Create Model Solution Data Report => Rectangular Plot
在这里插入图片描述

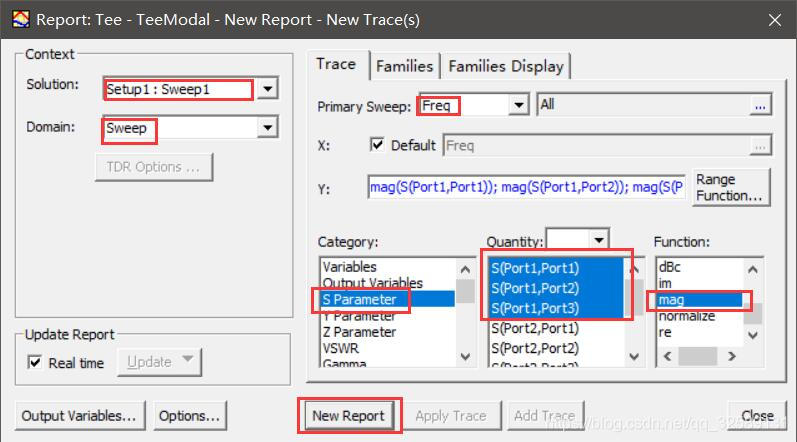

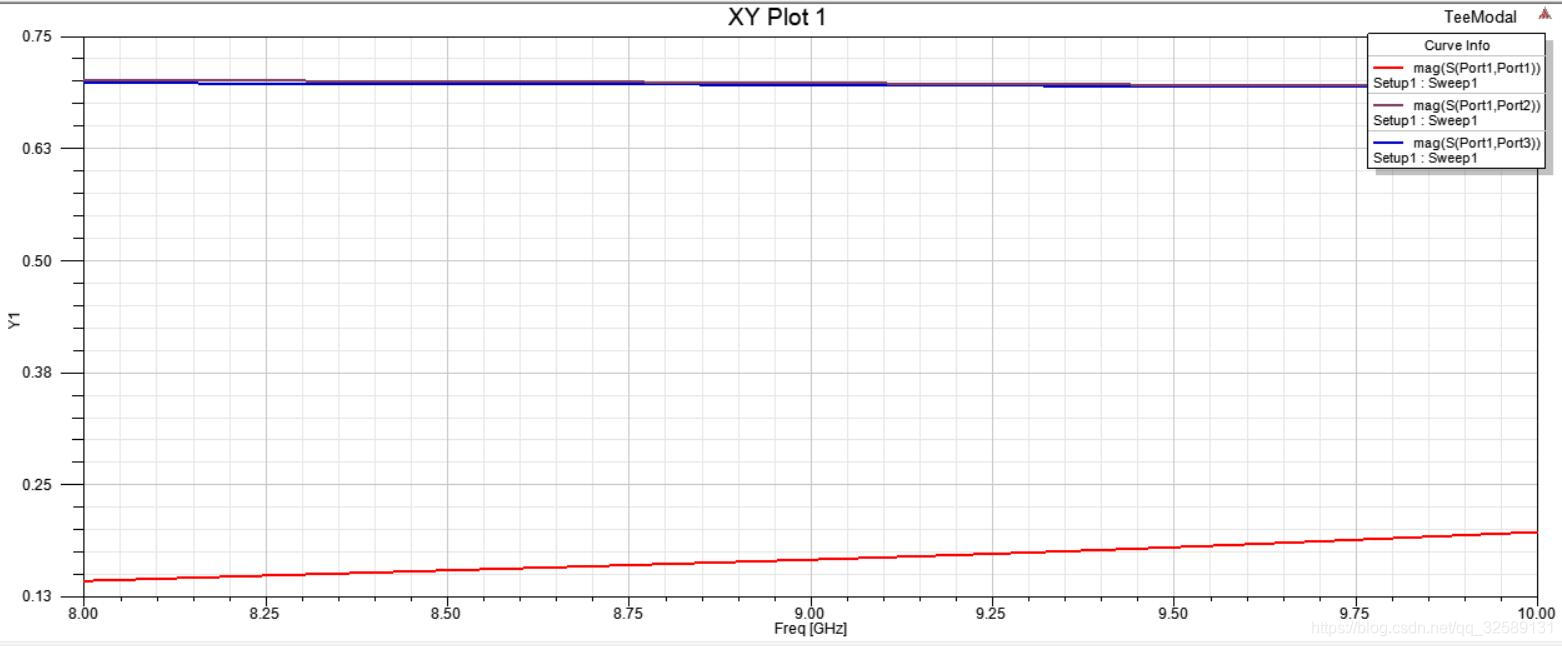

如上设置，绘制出如下图
在这里插入图片描述

2、查看表面电场分布

双击工程树下的设计名称TeeModal，返回三维窗口，在英文输入法输入f，或者右键选择select faces，选中上表面在这里插入图片描述

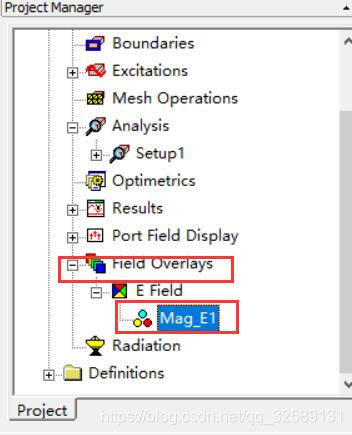

右键选中工程树下的field overlays =》plot fields=>E=>Mag_E
在这里插入图片描述
直接Done。
在这里插入图片描述

3、动态演示场分布图

在这里插入图片描述

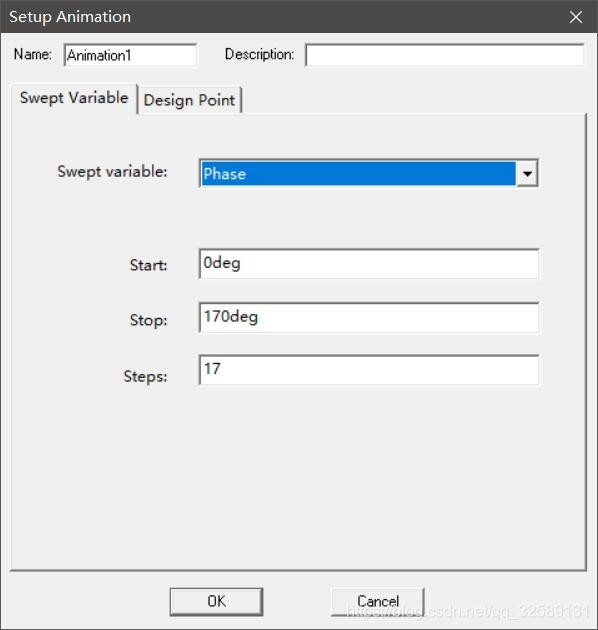

找到Mag_E1右击=》animate
在这里插入图片描述
默认设置，直接OK。
