Multisim14仿真基本模拟电路之10.4.2 RC 正弦波振荡器的仿真实验与分析

本文通过Multisim14.1平台详细介绍了RC正弦波振荡器的仿真实验与分析过程,包括电路组成、实验操作、结果分析及理论计算,展示了如何调整电阻以获得稳定振荡和避免波形失真。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

平台

版本 Multisim14.1
参考书籍《MULTISIM14电子系统仿真与设计第2版》

10.4.2 RC 正弦波振荡器的仿真实验与分析

正弦波振荡器是在只有直流供电、不外加输入信号的条件下产生正弦波信号的电路,通
常由放大器、带选频特性的正反馈回路和自动稳幅电路组成。

工程文件下载

Multisim14仿真基本模拟电路所有工程

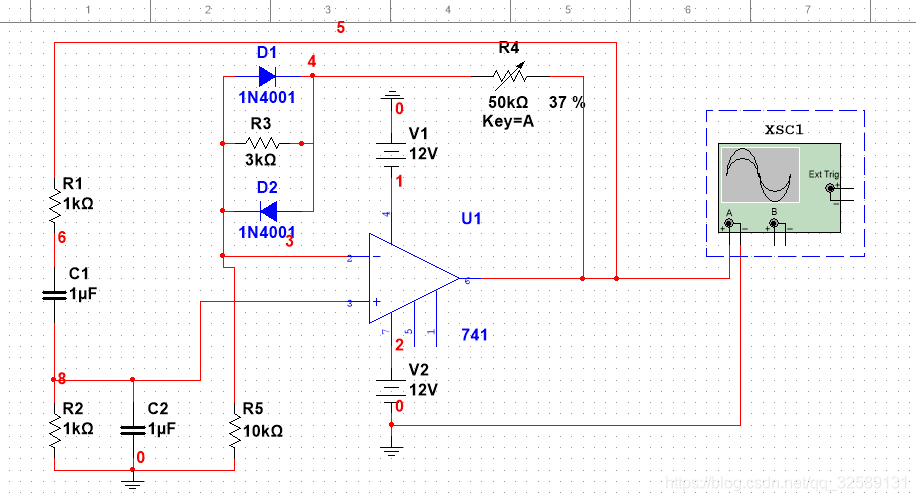

原理图

在这里插入图片描述

实验

A键可改变负反馈的深度,使电路产生稳定振荡、停振和波形失真几种不同的输出信号。

实验结果

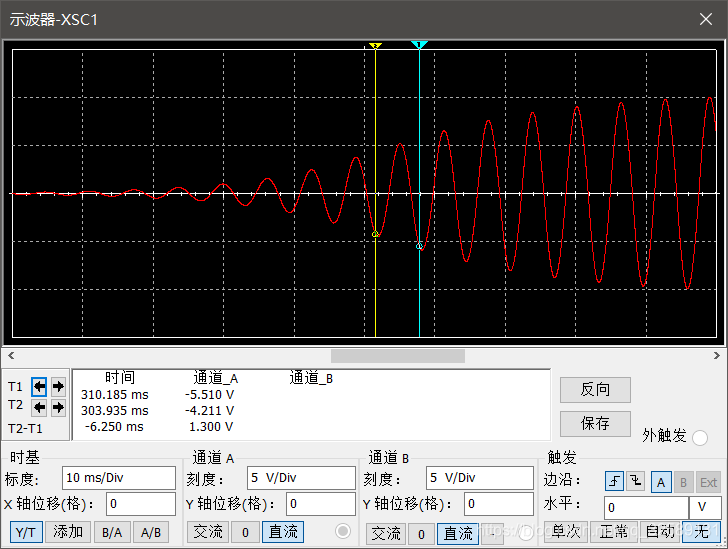

起振初期

在这里插入图片描述

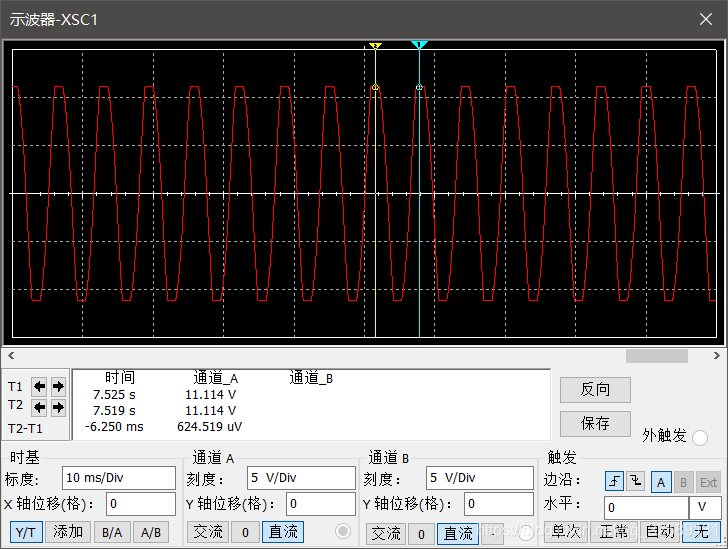

稳定后

在这里插入图片描述
f 0 = 1 6.25 m s ≈ 160 H z f_0=\frac1{6.25ms}\approx160Hz f0=6.25ms1160Hz

失真

调小R4

在这里插入图片描述

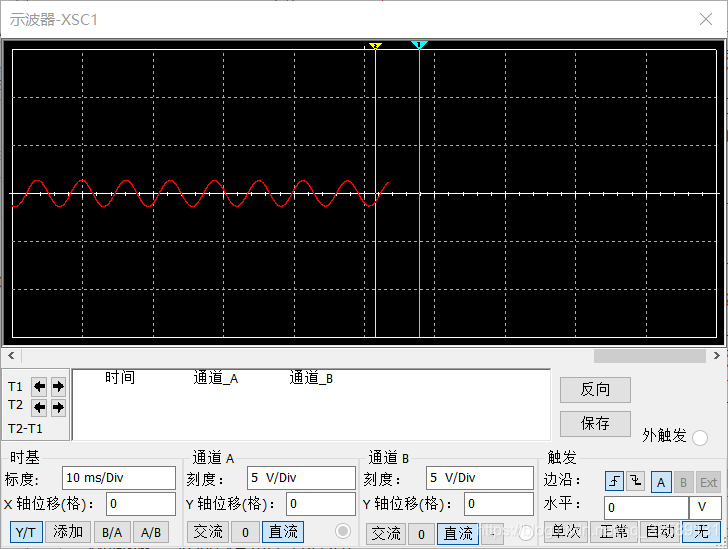

50K的34%的时候整幅明显变小

调大R4

在这里插入图片描述
50K的40%的时候整幅明显变大,顶部出现失真
在这里插入图片描述

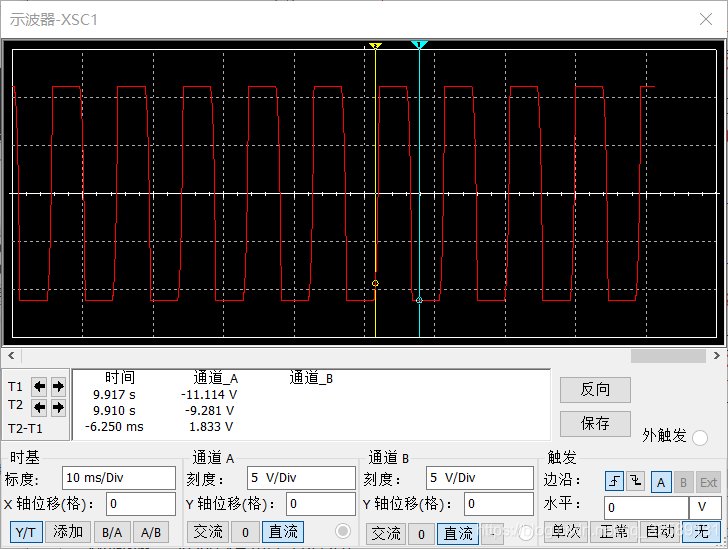

当50k的时候波形接近方波

理论计算

f 0 = 1 2 π R 1 R 2 C 1 C 2 ≈ 159 H z f_0=\frac1{2\pi\sqrt{R_1R_2C_1C_2}}\approx159Hz f0=2πR1R2C1C2 1159Hz
与实验结果基本相符
