地图瓦片介绍

一、前言

如今互联网地图的地图内容分为两种，一种是栅格瓦片，一种是矢量瓦片。

二、栅格瓦片

栅格数据就是将空间分割成有规律的网格，每一个网格称为一个单元（像素），并在各单元上赋予相应的属性值来表示实体的一种数据形式。

• 点实体：由一个栅格像元来表示，如图所示，一个点对应着一个像元；
• 线实体：由一定方向上连接成串的相邻栅格像元表示；
• 面实体（区域）：由具有相同属性的相邻栅格像元的块集合来表示；

栅格瓦片是预先在Server端制好固定的PNG和JPG图片集合，通俗说就是一张图片。

三、矢量瓦片

矢量数据是利用欧几里德几何学中点、线、面及其组合体来表示地理实体空间分布的一种数据组织方式。
矢量瓦片是将矢量数据通过不同的描述文件来组织和定义，在客户端实时解析数据和完成绘制。

四、优缺点总结

瓦片格式	优点	缺点
矢量瓦片	占用空间少；实现有效的交互；样式与数据无关；数据保密性强；灵活	技术成熟度差，资源不通用
栅格瓦片	显示效率高，方便传输	占用服务器空间；伪三维等交互；数据保密性差；死板

四、矢栅一体化数据（真正意义上的地图瓦片）

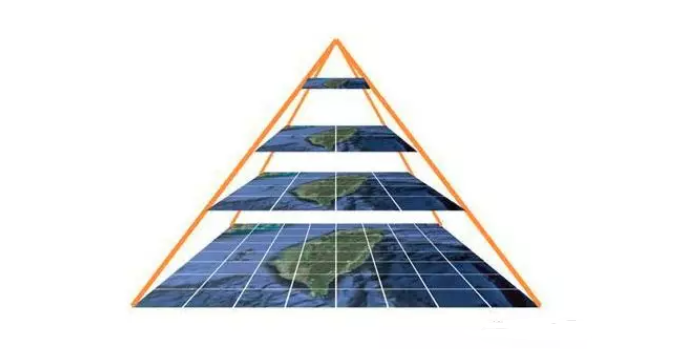

矢量瓦片和栅格瓦片各有优缺点，现行的方案是充分利用两者的优势，在同一个系统中将两者结合起来，即同时具有矢量实体的概念，又具有栅格覆盖的思想。如下图瓦片地图金字塔模型所示：

瓦片地图金字塔模型是一种多分辨率层次模型，在统一的空间参照下，根据用户需要以不同分辨率进行存储与显示，形成分辨率由粗到细、数据量由小到大的金字塔结构。所表示的地理范围不变。金字塔的越往底层所表示的地图信息越详细，比例尺越大。
