【S048】10GBASE-xx相关知识点

这篇总结挺好，分类清晰

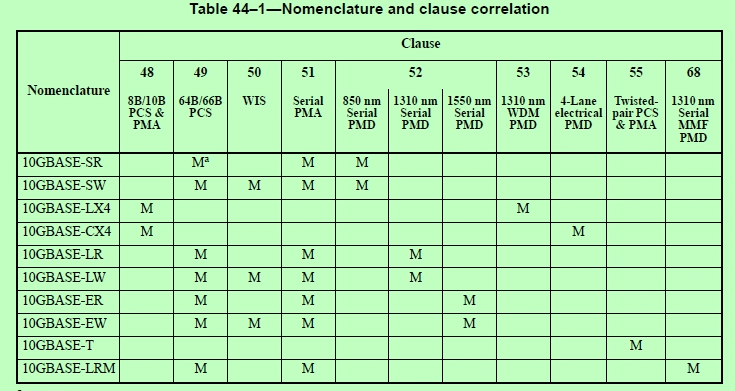

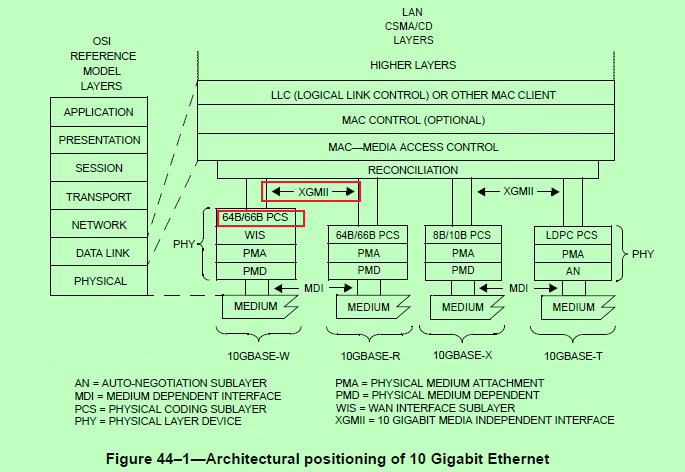

10GBASE-后缀的含义

字首 第一个后缀	媒体类型 第二个后缀	物理层编码类型 第三个后缀
10GBASE-	C=铜（双轴） S=短 L=长 E=加长 Z=超加长 T=铜（UTP）	R= LAN PHY W=WAN PHY X=LAN PHY

参考

MDIO相关

clause 22 规定的MDIO时序，每次操作：给出地址和数据，导致最大只能读32个PHY(5bit)，每个PHY最多32个地址(5bit)。
clause 45 规定的MDIO时序，相当于间接读写，先给出地址，再读写数据。

参考1
参考2

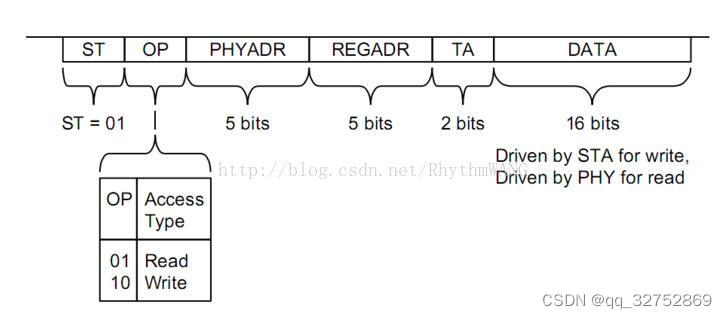

clause22

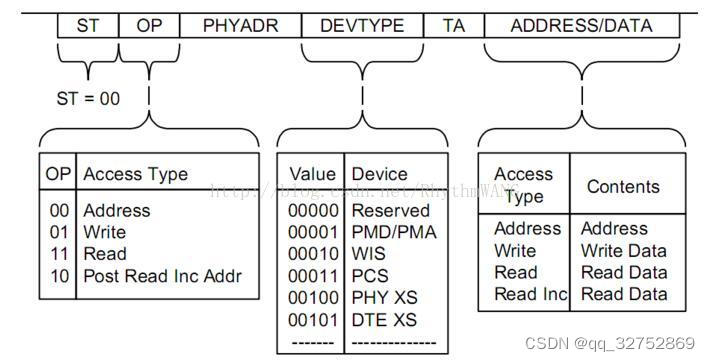

clause45

address/data是16bit ,2^16=65536

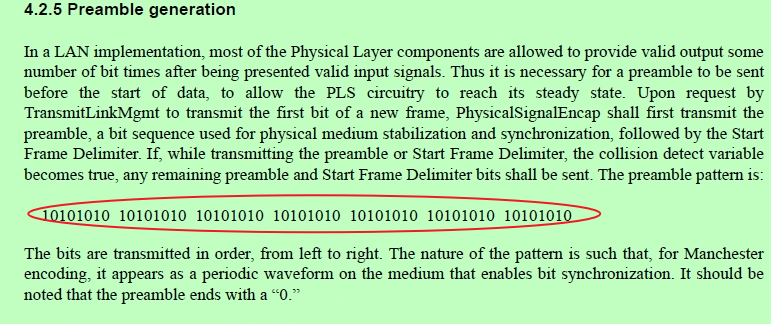

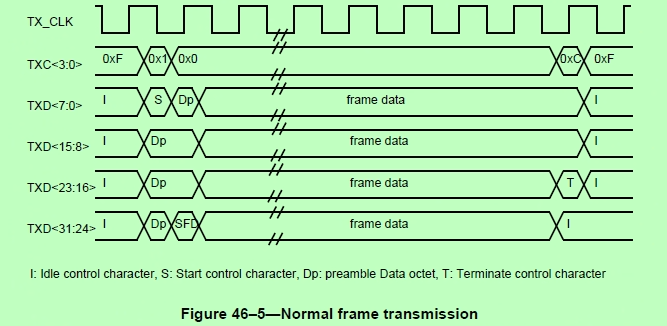

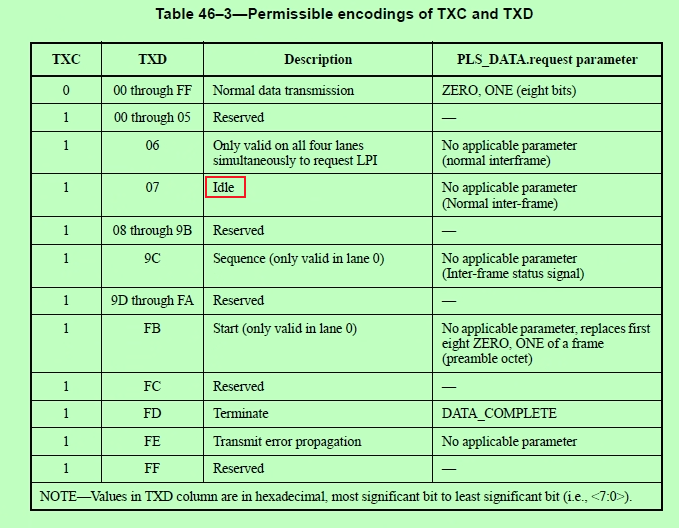

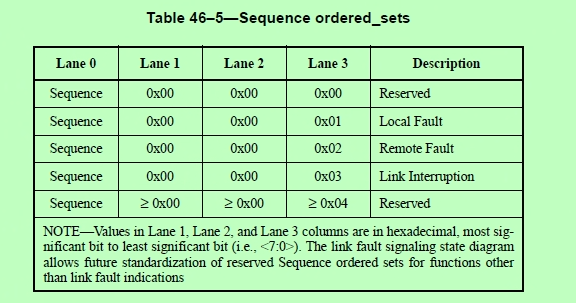

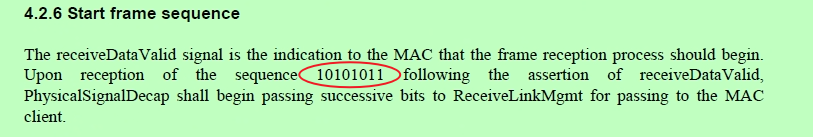

07 07 07 07 07 FB 55 55 55 55 55 55 55 D5 … FD

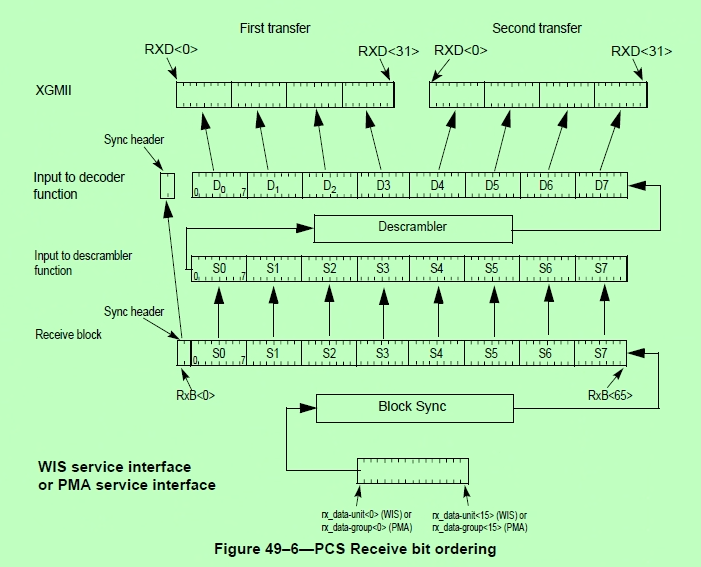

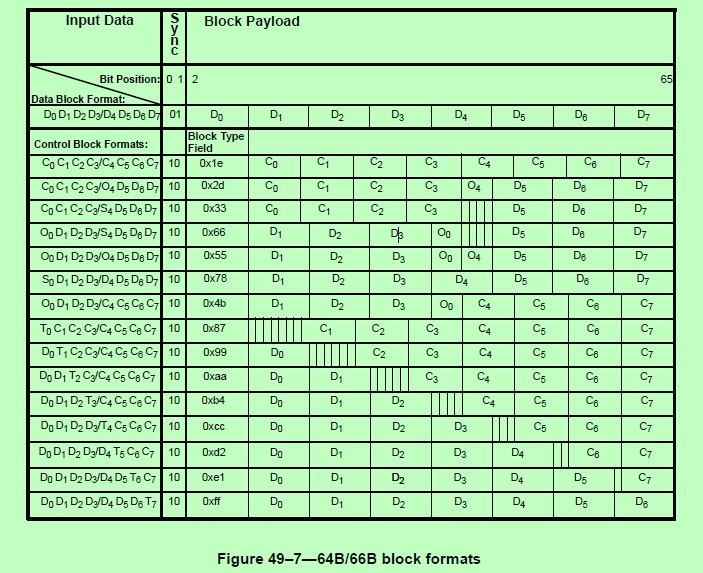

66B/blocks
前2bit表示同步头sync header:2’b01表示data-block、2’b10表示control-block;剩下的64bit是payload。

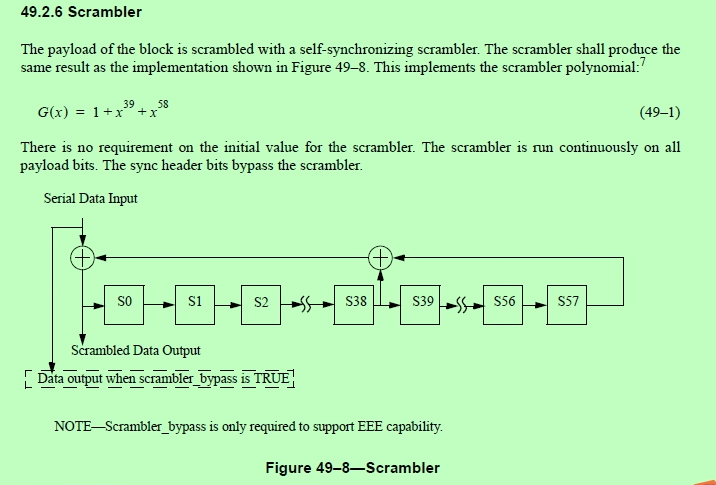

payload 会被加扰scrambler，同步头部加扰。

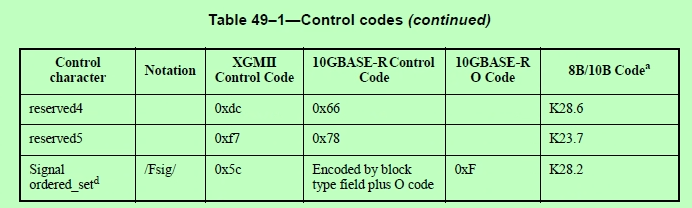

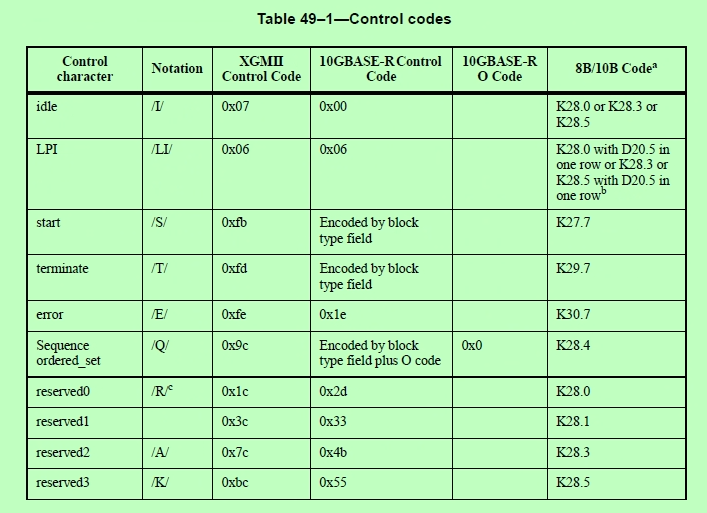

data-block包含8个数据字符，control-block：以8bit开始，这8bit指示其余部分的格式，例如包含起始或终止控制字；其他控制字被编码进7bit控制码或者4bit O码。

64/66B编码这篇文章很清晰
