MDIO(clause 22 与 clause 45)接口简介以及FPGA Verilog 实现

MDIO
MDIO(Management Data Input/Output),对G比特以太网而言,串行通信总线称为管理数据输入输出 (MDIO)。
MDIO由两根线组成,MDC线是数据的随路时钟,最高速率可达几MHz(各PHY芯片有异)。MDIO线是数据的输入输出双向总线,数据是与MDC时钟同步的。
MDIO前后有两种协议, 包括之前的Clause22 以及之后为了弥补Clause22 寄存器空间不足而出的Clause45, Clause 45 向前兼容Clause 22。

Clause 22

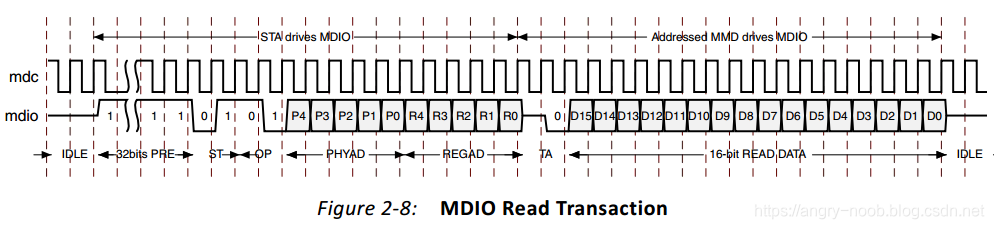

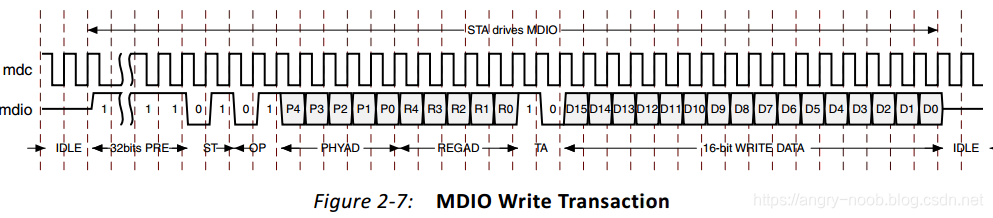

Clause 22 的时序图如下:
在这里插入图片描述
在这里插入图片描述
STA:Station Management
MMD:MDIO Managed Device

PRE:帧前导码,为32个连续“1”比特。
ST:帧开始标志, Clause22 的开始标志为比特“01”。
OP:操作码,CL22中比特“10”表示此帧为一读操作帧,比特“01”表示此帧为一写操作帧。
PHYAD:MMD的物理地址,5个比特,每个MMD都把自己的地址与这5个比特进行比较,若匹配则响应后面的操作,若不匹配,则忽略掉后面的操作。
REGAD:用来选MMD的32个寄存器中的某个寄存器的地址。
TA:状态转换域,若为读操作,则第一比特时MDIO为高阻态,第二比特时由MMD使MDIO置“0”。若为写操作,则MDIO仍由STA控制,连续输出“10”两个比特。
DATA:帧的寄存器的数据域,16比特,若为读操作,则为MMD送到STA的数据,若为写操作,则为STA送到MMD数据。
IDLE:帧结束后的空闲状态,此时MDIO无源驱动,处高阻状态。

Clause 45

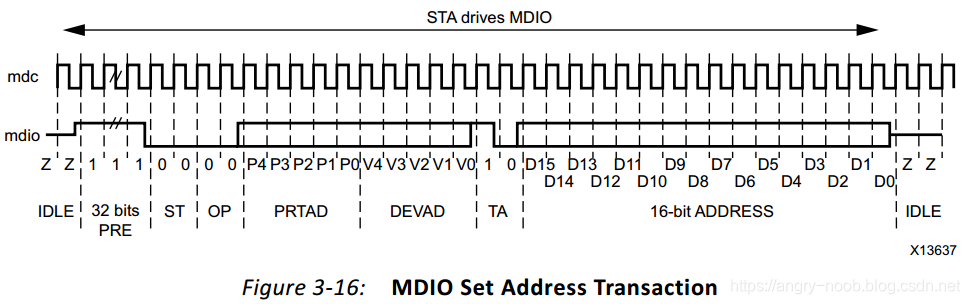

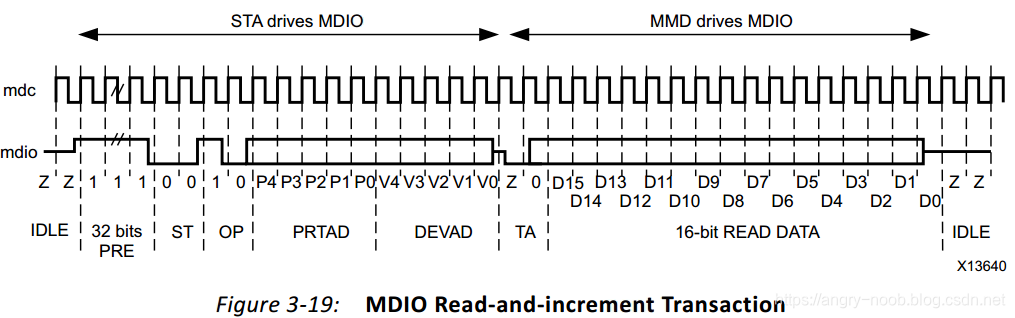

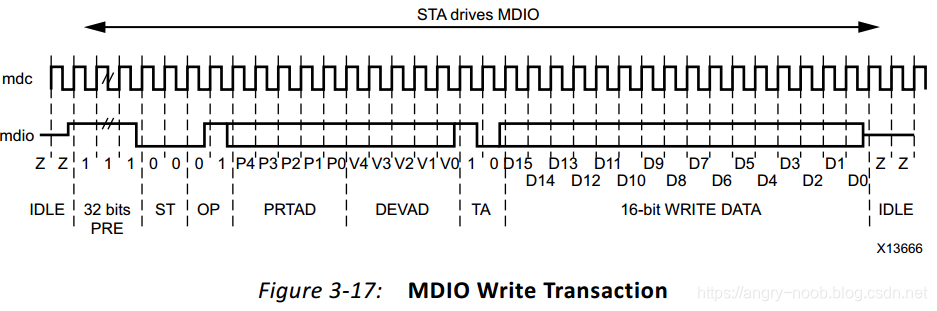

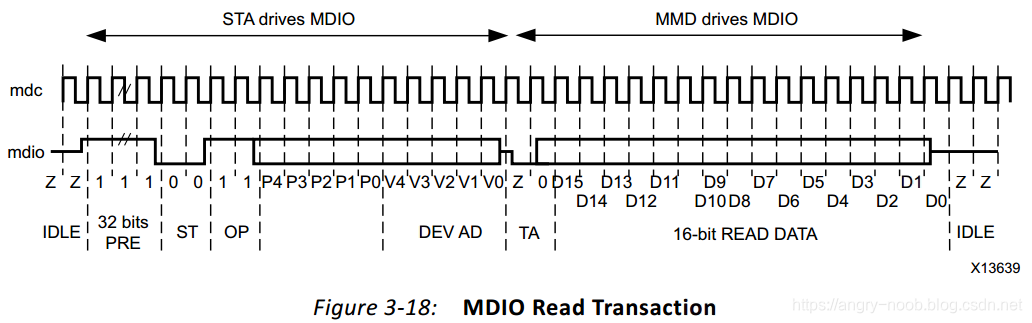

Clause 45 的时序图如下:

在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述

STA:Station Management
MMD:MDIO Managed Device

PRE:帧前导码,为32个连续“1”比特。
ST:帧开始标志, 为了区别CL22,Clause45 的开始标志为比特“00”。
OP:操作码,Clause45有4种操作码,比特“00”表示设置当前寄存器地址,比特“01”表示写当前寄存器。比特“10”表示读当前寄存器,比特“11”表示读当前寄存器读完后把当前寄存器的值加1,用于顺序读。
PRTAD:Port Address,端口地址, 也称物理地址。
DEVAD:器件地址,CL45新增概念,各值与器件对应如下。
在这里插入图片描述
REGAD:用来选MMD的65536个寄存器中的某个寄存器的地址。
TA:状态转换域,若为读操作,则第一比特时MDIO为高阻态,第二比特时由MMD使MDIO置“0”。若为写操作,则MDIO仍由STA控制,连续输出“10”两个比特。
DATA:帧的寄存器的数据域,16比特,若为读操作,则为MMD送到STA的数据,若为写操作,则为STA送到MMD数据。
IDLE:帧结束后的空闲状态,此时MDIO无源驱动,处高阻状态。

Problems with the MDIO
当MDIO通信出现问题,可依次检查以下方面

  • 确保MDC工作在合适的频率
  • 确保MDC以及MDIO有上拉
  • PHYAD(PRTAD)没有搞错。
  • MMD 没有处于复位状态。
  • 适当调整MDC的相位。
  • 有些MMD要求帧与帧之间一定要用高阻态分隔

STA MDIO 接口 Verilog 代码如下

   `timescale 1ns / 1ps
	//
	// Company:
	// Engineer:
	//
	// Create Date: 2019/08/12 10:39:51
	// Design Name:
	// Module Name: eth_mdio_interface
	// Project Name:
	// Target Devices:
	// Tool Versions:
	// Description:
	//
	// Dependencies:
	//
	// Revision:
	// Revision 0.01 - File Created
	// Additional Comments:
	//
	//

	module eth_mdio_interface #(

	  parameter MDC_DIVISOR = 100      MDC frequency is clk_i / MDC_DIVISOR.

	)(

	 input               clk_i,
	 input               rstn_i,

	 input               clause_sel_i,1 : Clause 45;  0 : Clause 22;

	 output  reg         ready_o,
	 input               valid_i,
	 input   [1:0]       cmd_i,
	 input   [25:0]      addr_i,      Cl45: PHY Addr(5 bit) + Devices Addr(5 bit) + Reg Addr(16 bit); Cl22 : PHY Addr(5 bit) + Reg Addr(5 bit) + invalid(16 bit)//
	 input   [15:0]      wdata_i,

	 output  reg         rdata_vld_o,
     output  reg [15:0]  rdata_o,

     output  reg         mdc_o,
     input               mdio_i,
	 output  reg         mdio_o,
	 output  reg         mdio_oen_o

	);

	localparam  WR_CMD = 2'b01;
	localparam  RD_CMD = 2'b11;
	localparam  RD_INC = 2'b10;  not supported

	//---------------------------------------------------------------------------------------------------
	// Function - Calculates the log2ceil of the input value
	//---------------------------------------------------------------------------------------------------
	function integer log2ceil;
	  input integer val;
	  integer i;
	  begin
  		 i = 1;
  		 log2ceil = 0;

  		 while (i < val) begin
      		log2ceil = log2ceil + 1;
      		i = i << 1;
  		 end
	  end
	endfunction


	localparam P_MDC_DIVIDE_BITS = log2ceil(MDC_DIVISOR) - 1;    // Need to count to (MDC_DIVISOR/2) - 1

	reg [P_MDC_DIVIDE_BITS-1:0] mdc_divide;
	reg mdc_tick;
	reg mdc_sample;

	 Divide clock to make MDIO clock
	always @(posedge clk_i, negedge rstn_i)
	  if(!rstn_i)
  		 mdc_divide <= 0;
	  else if(mdc_divide == 0)
        mdc_divide <= (MDC_DIVISOR/2) - 1'b1;
      else
        mdc_divide <= mdc_divide - 1'b1;

	always @(posedge clk_i, negedge rstn_i)
	  if(!rstn_i)
        mdc_o <= 1'b0;
	  else if(mdc_divide == 0)
  		 mdc_o <= ~mdc_o;

	 Data is output on mdc_tick. Delay it slightly from the clock to ensure setup and hold timing is met
	 Sample read data just before rising edge of MDC
	always @(posedge clk_i, negedge rstn_i)
	  if(!rstn_i) begin
  	    mdc_tick <= 1'b0;
  	    mdc_sample <= 1'b0;
	  end
	  else begin
  		 mdc_tick <= ~mdc_o & (mdc_divide==(MDC_DIVISOR/2) - (MDC_DIVISOR/4));
 	    mdc_sample <= ~mdc_o & (mdc_divide==2);
	  end


	wire   [4:0]    cl45_phy_addr = addr_i[25:21];
	wire   [4:0]    cl45_dev_addr = addr_i[20:16];
	wire   [15:0]   cl45_reg_addr = addr_i[15:0];
	wire   [4:0]    cl22_phy_addr = addr_i[25:21];
	wire   [4:0]    cl22_reg_addr = addr_i[20:16];

	reg    [3:0]    state;
	localparam      ST_PREAMBLE1        = 4'd0;
	localparam      ST_IDLE1            = 4'd1;
	localparam      ST_WR_ADDR_CL45     = 4'd2;
	localparam      ST_IDLE2            = 4'd3;
	localparam      ST_PREAMBLE2        = 4'd4;
	localparam      ST_REWR_ADDR_CL45   = 4'd5;
	localparam      ST_WR_ADDR_CL22     = 4'd6;
 	localparam      ST_WR_DATA          = 4'd7;
	localparam      ST_RD_DATA          = 4'd8;

	wire  preamble_set_done;
	wire  wr_addr_cl45_done;
	wire  wr_addr_cl22_done;
	wire  rewr_addr_cl45_done;
	wire  wr_data_done;
	wire  rd_data_done;
	reg   wr_rdn_en;
	reg   cmd_pending;

	always @(posedge clk_i, negedge rstn_i)
	  if(!rstn_i)
  		 state <= ST_IDLE1;
	  else
  	  case (state)
        ST_IDLE1               :   if(cmd_pending && mdc_tick)
            	                      state <= ST_PREAMBLE1;
                                   else
                                     state <= ST_IDLE1;
        ST_PREAMBLE1           :   if(preamble_set_done)
                                     state <= clause_sel_i? ST_WR_ADDR_CL45 : ST_WR_ADDR_CL22;
                                   else
                                     state <= ST_PREAMBLE1;
        ST_WR_ADDR_CL45        :   if(wr_addr_cl45_done)
                                     state <= ST_IDLE2;
                                   else
                                     state <= ST_WR_ADDR_CL45;
        ST_IDLE2               :   if(mdc_tick)
                                     state <= ST_PREAMBLE2;
                                   else
                                     state <= ST_IDLE2;
        ST_PREAMBLE2           :   if(preamble_set_done)
                                     state <= ST_REWR_ADDR_CL45;
                                   else
                                     state <= ST_PREAMBLE2;
        ST_REWR_ADDR_CL45      :   if(rewr_addr_cl45_done)
                                     state <= wr_rdn_en? ST_WR_DATA : ST_RD_DATA;
                                   else
                                     state <= ST_REWR_ADDR_CL45;
        ST_WR_ADDR_CL22        :   if(wr_addr_cl22_done)
                                     state <= wr_rdn_en? ST_WR_DATA : ST_RD_DATA;
                                   else
                                     state <= ST_WR_ADDR_CL22;
        ST_WR_DATA             :   if(wr_data_done)
                                     state <= ST_IDLE1;
                                   else
                                     state <= ST_WR_DATA;
        ST_RD_DATA             :   if(rd_data_done)
                                     state <= ST_IDLE1;
                                   else
                                     state <= ST_RD_DATA;
        default                :   state <= ST_IDLE1;
      endcase

	wire latch_en;
	assign latch_en = (ready_o && valid_i);

	 wait mdc_tick to start
	always @(posedge clk_i, negedge rstn_i)
	  if(!rstn_i)
  	    cmd_pending <= 1'b0;
	  else if(latch_en)
  		 cmd_pending <= 1'b1;
	  else if(mdc_tick)
     	 cmd_pending <= 1'b0;

	always @(posedge clk_i, negedge rstn_i)
	  if(!rstn_i)
  	    wr_rdn_en <= 1'b0;
	  else if(latch_en)
  		 wr_rdn_en <= (cmd_i == WR_CMD);

	reg [5:0]  preamble_cnt;
	always @(posedge clk_i, negedge rstn_i)
	  if(!rstn_i)
  	    preamble_cnt <= 6'b0;
	  else if(state != ST_PREAMBLE1 && state != ST_PREAMBLE2)
  		 preamble_cnt <= 6'b0;
	  else if(mdc_tick)
  	    preamble_cnt <= preamble_cnt + 6'b1;

	assign preamble_set_done = (preamble_cnt == 6'd31) && mdc_tick;

	reg [5:0] wr_addr_cl45_cnt;
	always @(posedge clk_i, negedge rstn_i)
	  if(!rstn_i)
  	    wr_addr_cl45_cnt <= 6'b0;
	  else if(state != ST_WR_ADDR_CL45)
  	    wr_addr_cl45_cnt <= 6'b0;
	  else if(mdc_tick)
  	    wr_addr_cl45_cnt <= wr_addr_cl45_cnt + 6'b1;

	assign wr_addr_cl45_done = (wr_addr_cl45_cnt == 6'd31) && mdc_tick;

	reg [4:0] rewr_addr_cl45_cnt;
	always @(posedge clk_i, negedge rstn_i)
	  if(!rstn_i)
  	    rewr_addr_cl45_cnt <= 5'b0;
	  else if(state != ST_REWR_ADDR_CL45)
  	    rewr_addr_cl45_cnt <= 5'b0;
	  else if(mdc_tick)
  		 rewr_addr_cl45_cnt <= rewr_addr_cl45_cnt + 5'b1;

	assign rewr_addr_cl45_done = (rewr_addr_cl45_cnt == 5'd13) && mdc_tick;

	reg [4:0] wr_addr_cl22_cnt;
	always @(posedge clk_i, negedge rstn_i)
	  if(!rstn_i)
  	    wr_addr_cl22_cnt <= 5'b0;
	  else if(state != ST_WR_ADDR_CL22)
  	    wr_addr_cl22_cnt <= 5'b0;
	  else if(mdc_tick)
  	    wr_addr_cl22_cnt <= wr_addr_cl22_cnt + 5'b1;

	assign wr_addr_cl22_done = (wr_addr_cl22_cnt == 5'd13) && mdc_tick;

	reg [4:0] wr_data_cnt;
	always @(posedge clk_i, negedge rstn_i)
	  if(!rstn_i)
  	    wr_data_cnt <= 5'b0;
	  else if(state != ST_WR_DATA)
  	    wr_data_cnt <= 5'b0;
	  else if(mdc_tick)
  	    wr_data_cnt <= wr_data_cnt + 5'b1;

	assign wr_data_done = (wr_data_cnt == 5'd17) && mdc_tick;

	reg [4:0] rd_data_cnt;
	always @(posedge clk_i, negedge rstn_i)
	  if(!rstn_i)
  		 rd_data_cnt <= 5'b0;
	  else if(state != ST_RD_DATA)
  	    rd_data_cnt <= 5'b0;
	  else if(mdc_tick)
  	    rd_data_cnt <= rd_data_cnt + 5'b1;

	assign rd_data_done = (rd_data_cnt == 5'd17) && mdc_tick;

	always @(posedge clk_i, negedge rstn_i)
	  if(!rstn_i)
  		 ready_o = 1'b0;
	  else
  	    ready_o = (state == ST_IDLE1) && (!valid_i) && (!cmd_pending);

	reg [1:0] op_code_cl45;
	always @(*)
	  case (cmd_i)
  		 WR_CMD : op_code_cl45 = 2'b01;
 		 RD_CMD : op_code_cl45 = 2'b11;
 	    RD_INC : op_code_cl45 = 2'b10;
		 default : op_code_cl45 = 2'b11;
	  endcase

	reg [1:0] op_code_cl22;
	always @(*)
	  case (cmd_i)
  		 WR_CMD : op_code_cl22 = 2'b01;
 		 RD_CMD : op_code_cl22 = 2'b10;
		 default : op_code_cl22 = 2'b11;
	  endcase

	reg [31:0] first_wraddr_sfr_cl45;
	always @(posedge clk_i)
	  if(latch_en)
  	    first_wraddr_sfr_cl45 <= {2'b00, 2'b00, cl45_phy_addr, cl45_dev_addr, 2'b10, cl45_reg_addr};
	  else if((state == ST_WR_ADDR_CL45) && mdc_tick)
 		 first_wraddr_sfr_cl45 <= {first_wraddr_sfr_cl45[30:0], 1'b0};

	reg [13:0] second_wraddr_sfr_cl45;
	always @(posedge clk_i)
	  if(latch_en)
  		 second_wraddr_sfr_cl45 <= {2'b00, op_code_cl45, cl45_phy_addr, cl45_dev_addr};
	  else if((state == ST_REWR_ADDR_CL45) && mdc_tick)
  		 second_wraddr_sfr_cl45 <= {second_wraddr_sfr_cl45[12:0], 1'b0};

	reg [13:0]  wraddr_sfr_cl22;
	always @(posedge clk_i)
	  if(latch_en)
  		 wraddr_sfr_cl22 <= {2'b01, op_code_cl22, cl22_phy_addr, cl22_reg_addr};
	  else if((state == ST_WR_ADDR_CL22) && mdc_tick)
  		 wraddr_sfr_cl22 <= {wraddr_sfr_cl22[12:0], 1'b0};

	reg [17:0] wrdata_sfr;
	always @(posedge clk_i)
	  if(latch_en)
  		 wrdata_sfr <= {2'b10, wdata_i};
      else if((state == ST_WR_DATA) && mdc_tick)
  		 wrdata_sfr <= {wrdata_sfr[16:0], 1'b0};

	reg [15:0] rddata_sfr;
	always @(posedge clk_i)
	  if((state == ST_RD_DATA) && mdc_sample)
  		 rddata_sfr <= {rddata_sfr[14:0], mdio_i};

	always @(posedge clk_i, negedge rstn_i)
	  if(!rstn_i)
  		 mdio_o <= 1'b0;
	  else case (state)
  		 ST_WR_ADDR_CL45    : mdio_o <= first_wraddr_sfr_cl45[31];
 	    ST_REWR_ADDR_CL45  : mdio_o <= second_wraddr_sfr_cl45[13];
 		 ST_WR_ADDR_CL22    : mdio_o <= wraddr_sfr_cl22[13];
 		 ST_WR_DATA         : mdio_o <= wrdata_sfr[17];
 		 default            : mdio_o <= 1'b1;
	  endcase

	always @(posedge clk_i, negedge rstn_i)
	  if(!rstn_i)
 		 mdio_oen_o <= 1'b1;
	  else
 		 mdio_oen_o <= (state != ST_RD_DATA)&&(state != ST_IDLE1)&&(state != ST_IDLE2);

	always @(posedge clk_i, negedge rstn_i)
	  if(!rstn_i) begin
	    rdata_vld_o <= 1'b0;
 	    rdata_o <= 16'b0;
	   end
	  else if(rd_data_done) begin
 		 rdata_vld_o <= 1'b1;
	    rdata_o <= rddata_sfr;
	  end
	  else begin
	    rdata_vld_o <= 1'b0;
	    rdata_o <= rdata_o;
	  end


	endmodule

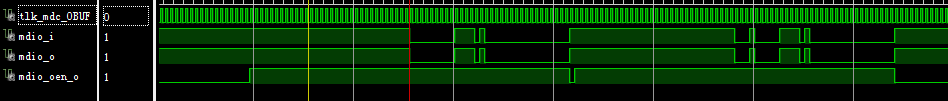

实际使用时抓取的波形
在这里插入图片描述
在这里插入图片描述

`
