异步pbus

Pbus

原理：AD[31:0]：地址数据复用总线。
无论是rd/wr，都是先给出地址，再给有效数据。
第一步：锁存地址。给出操作地址。ALE1，表示当前地址有效，可以锁存地址。CEn=1,无效时操作。
第二步：判断WE1表示写，那么AD[31:0]不用改变总线方向。否则，要改变方向。

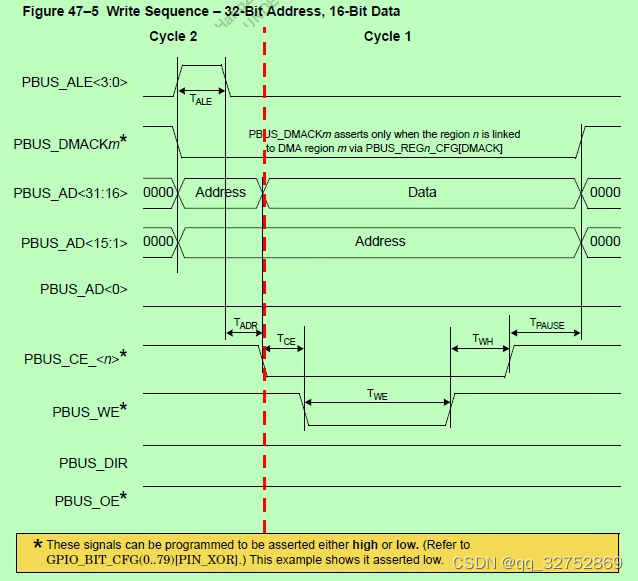

如果是写，什么时候写可以结束?开始下一次。
被写设备不会反馈写数据完毕，纯靠延时。

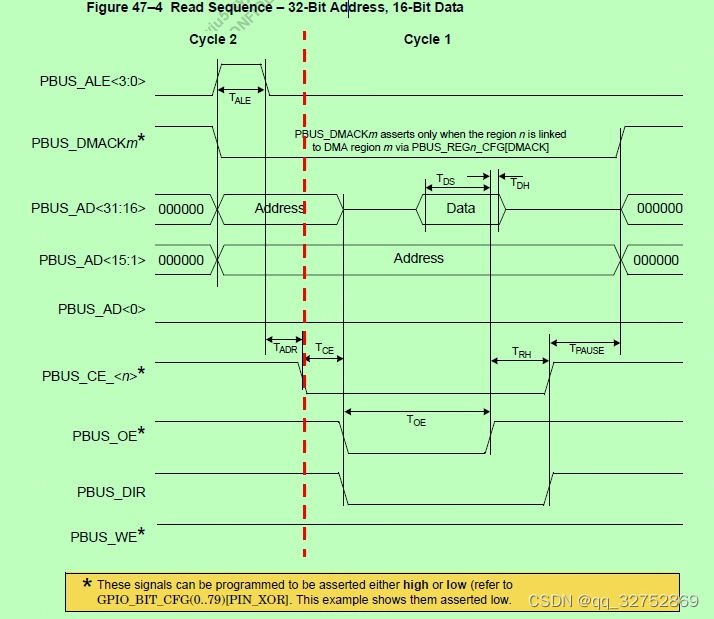

如果是读，什么时候读可以结束?开始下一次。
被读设备不会反馈读数据有效，纯靠延时。
