PVE(Proxmox)创建OpenWrt虚拟机，直通并驱动AX211(CNVI)实现AP和Station模式

前言

在现代网络环境中，无线连接的需求日益增加。OpenWrt作为一个高性能、易于定制的嵌入式操作系统，广泛应用于路由器和其他网络设备。本文将详细介绍如何在Proxmox VE (PVE)上创建OpenWrt虚拟机，并配置Intel AX211 (CNVI)无线网卡，实现接入点(AP)和客户端(Station)模式。

准备工作

1. 硬件准备

• 一台支持虚拟化的服务器或电脑，已安装Proxmox VE。
• 一块Intel AX211无线网卡。

2. 软件准备

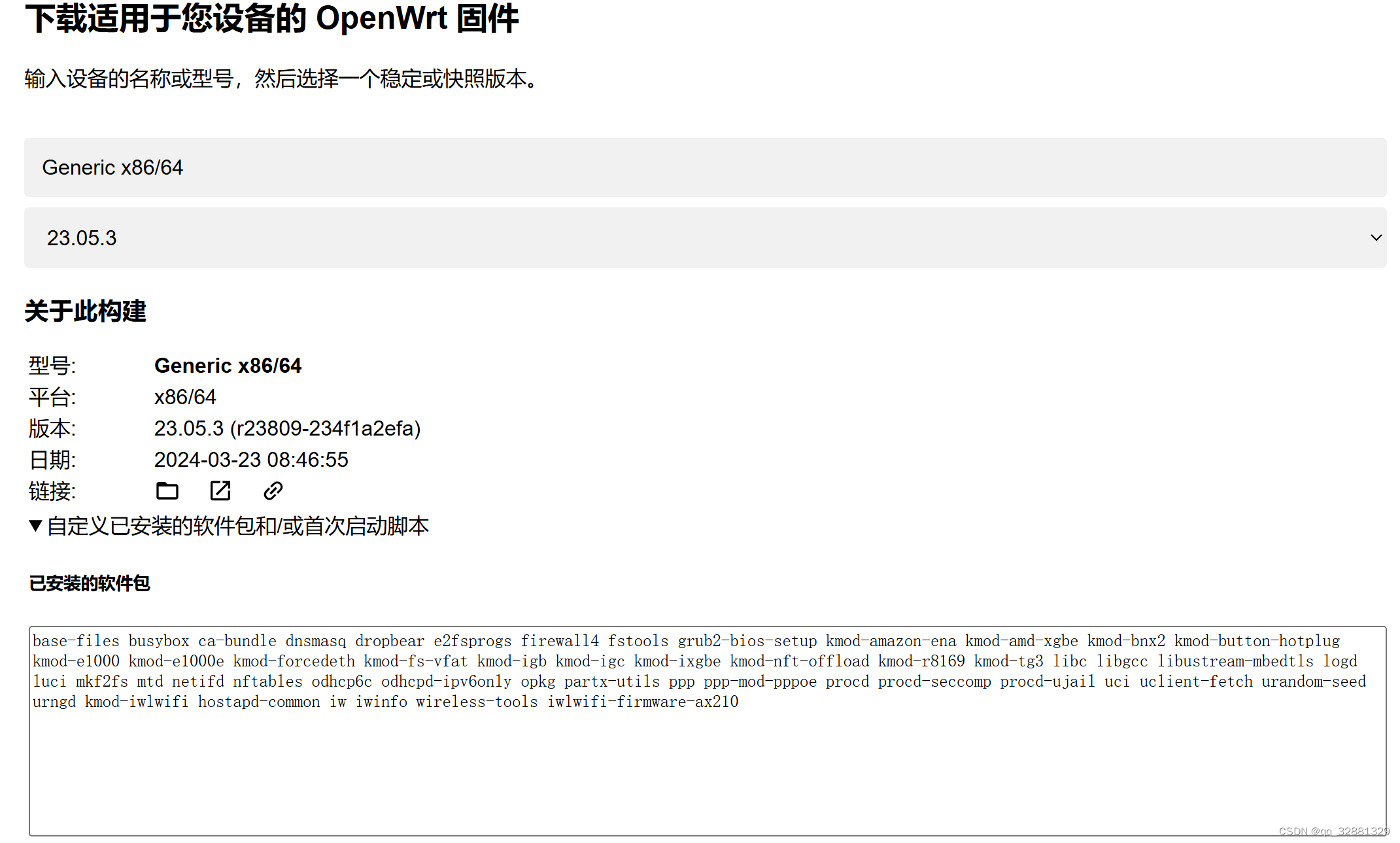

• OpenWrt固件镜像文件。官网在线构建，搜索x86，在已安装的软件包内添加kmod-iwlwifi hostapd-common iw iwinfo wireless-tools iwlwifi-firmware-ax210，构建大概5分钟左右，然后下载COMBINED (EXT4)类型固件
•
• Proxmox VE。

步骤一：在PVE上创建OpenWrt虚拟机

1. 上传OpenWrt镜像

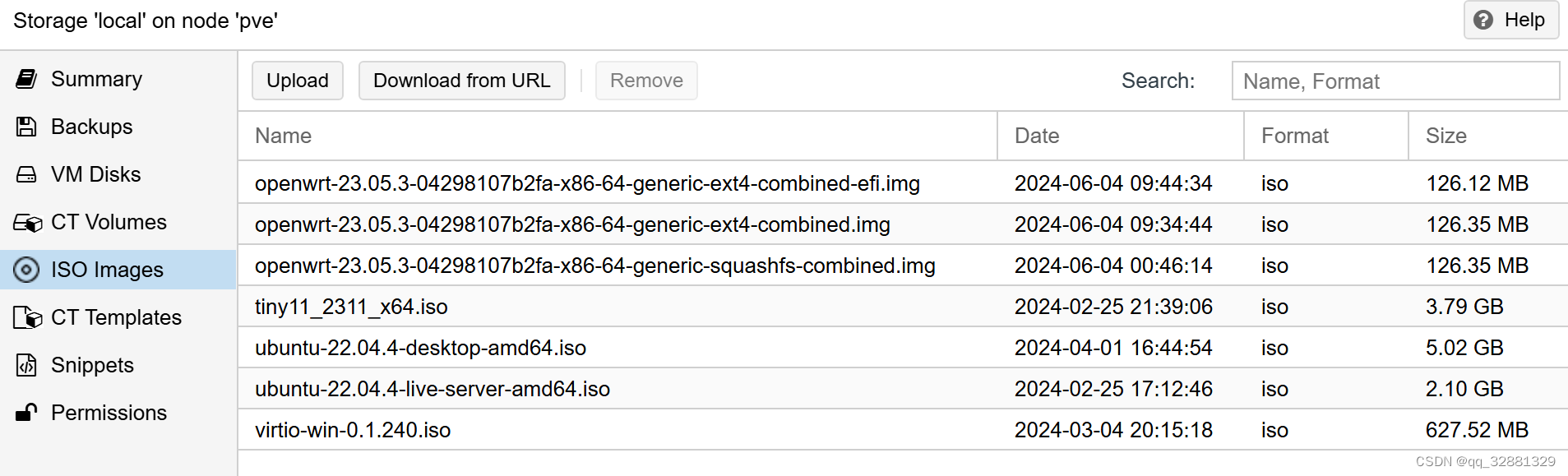

首先，将下载的OpenWrt固件镜像解压出来得到img扩展的文件，在PVE后台上传即可。

2. 创建虚拟机

登录PVE Web管理界面，按照以下步骤创建新的虚拟机：

1. 点击顶部的"Create VM"按钮。
2. 在“General”标签页，填写虚拟机ID和名称。

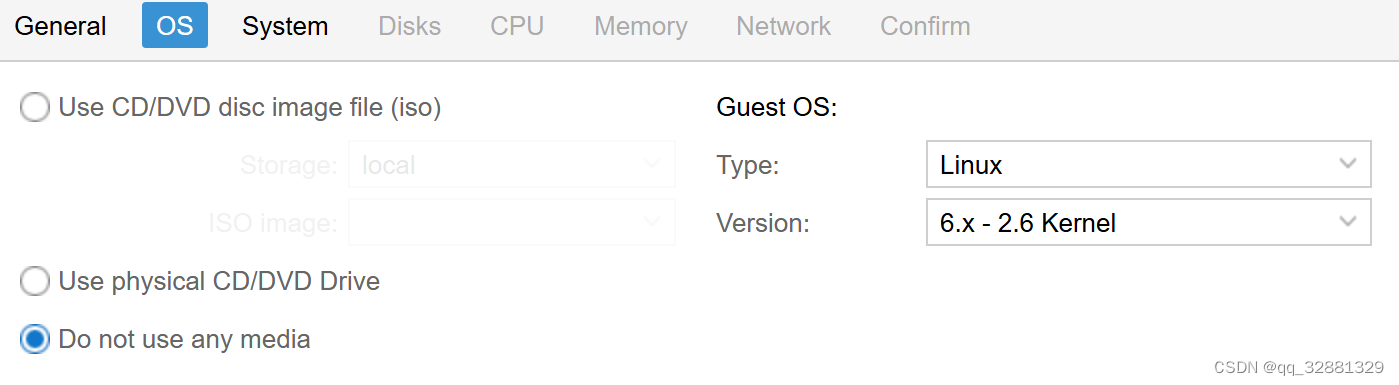

3. 在“OS”标签页，不使用任何介质。
4. 在“System”标签页，保持默认设置。

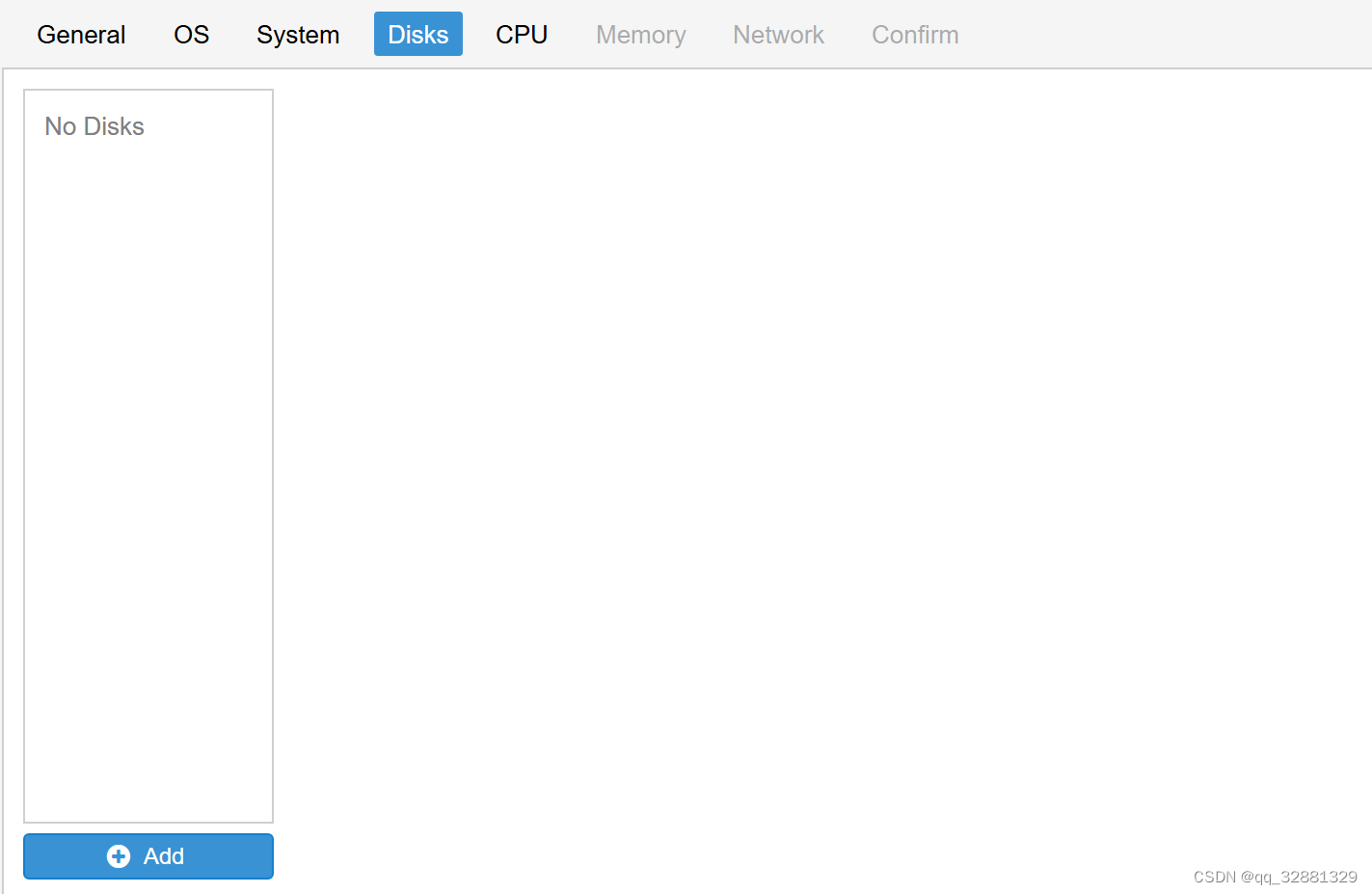

5. 在“Hard Disk”标签页，点击左上角删除硬盘。
6. 在“CPU”标签页，分配合适的CPU资源，通常1~2核，CPU类型选host
7. 在“Memory”标签页，分配合适的内存资源。
8. 在“Network”标签页，添加网络接口，选择合适的网络桥接。这里先添加本地一个桥接口作为lan口

点击“Finish”完成虚拟机创建。

3. 启动虚拟机

选择刚创建的虚拟机，点击硬件，添加PCI设备，把AX211选上

如何确定无线网卡的编号呢，在pve节点shell执行如下命令

lspci | grep Wi-Fi

删除CD-ROM等用不到的硬件

在pve节点shell执行如下命令转换固件为启动硬盘，假设创建的VMID为205，固件名为openwrt-23.05.3-04298107b2fa-x86-64-generic-ext4-combined.img

qm importdisk 205 /var/lib/vz/template/iso/openwrt-23.05.3-04298107b2fa-x86-64-generic-ext4-combined.img local-lvm

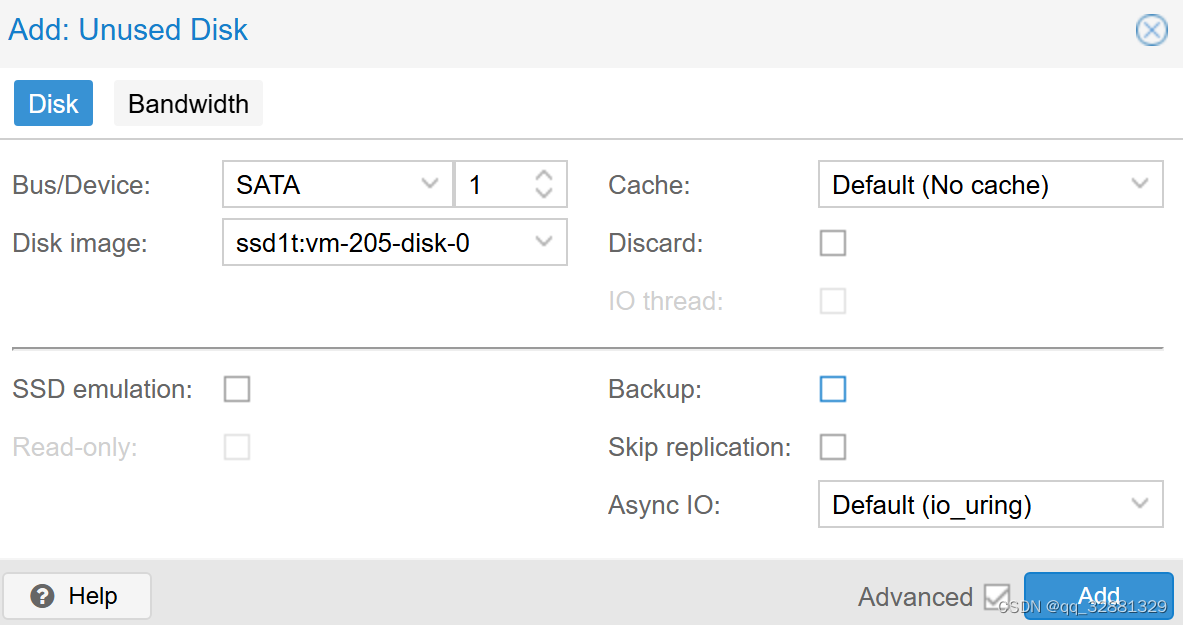

返回虚拟机硬件，双击添加未使用的硬盘

在选项里面设置好启动顺序，然后点击“Start”按钮启动虚拟机。然后，打开虚拟机的控制台，进行OpenWrt的初步配置。

步骤二：配置OpenWrt虚拟机

1. 登录OpenWrt

第一次启动在控制台可以看到iwlwifi的报错信息

[ 32.633806] iwlwifi 0000:00:14.3: Direct firmware load for iwlwifi-so-a0-gf-a0-40.ucode failed with error -2
[ 32.633812] iwlwifi 0000:00:14.3: firmware: failed to load iwlwifi-so-a0-gf-a0-39.ucode (-2)
[ 32.634261] iwlwifi 0000:00:14.3: firmware: failed to load iwlwifi-so-a0-gf-a0-39.ucode (-2)
[ 32.634708] iwlwifi 0000:00:14.3: Direct firmware load for iwlwifi-so-a0-gf-a0-39.ucode failed with error -2
[ 32.634709] iwlwifi 0000:00:14.3: minimum version required: iwlwifi-so-a0-gf-a0-39
[ 32.635165] iwlwifi 0000:00:14.3: maximum version supported: iwlwifi-so-a0-gf-a0-72

记住这个前缀 iwlwifi-so-a0-gf-a0

此时先不管，输入passwd命令设置好密码，将电脑连接桥接的物理网口，电脑设置为192.168.1.X地址段，浏览器此时可以访问192.168.1.1

2. 安装驱动

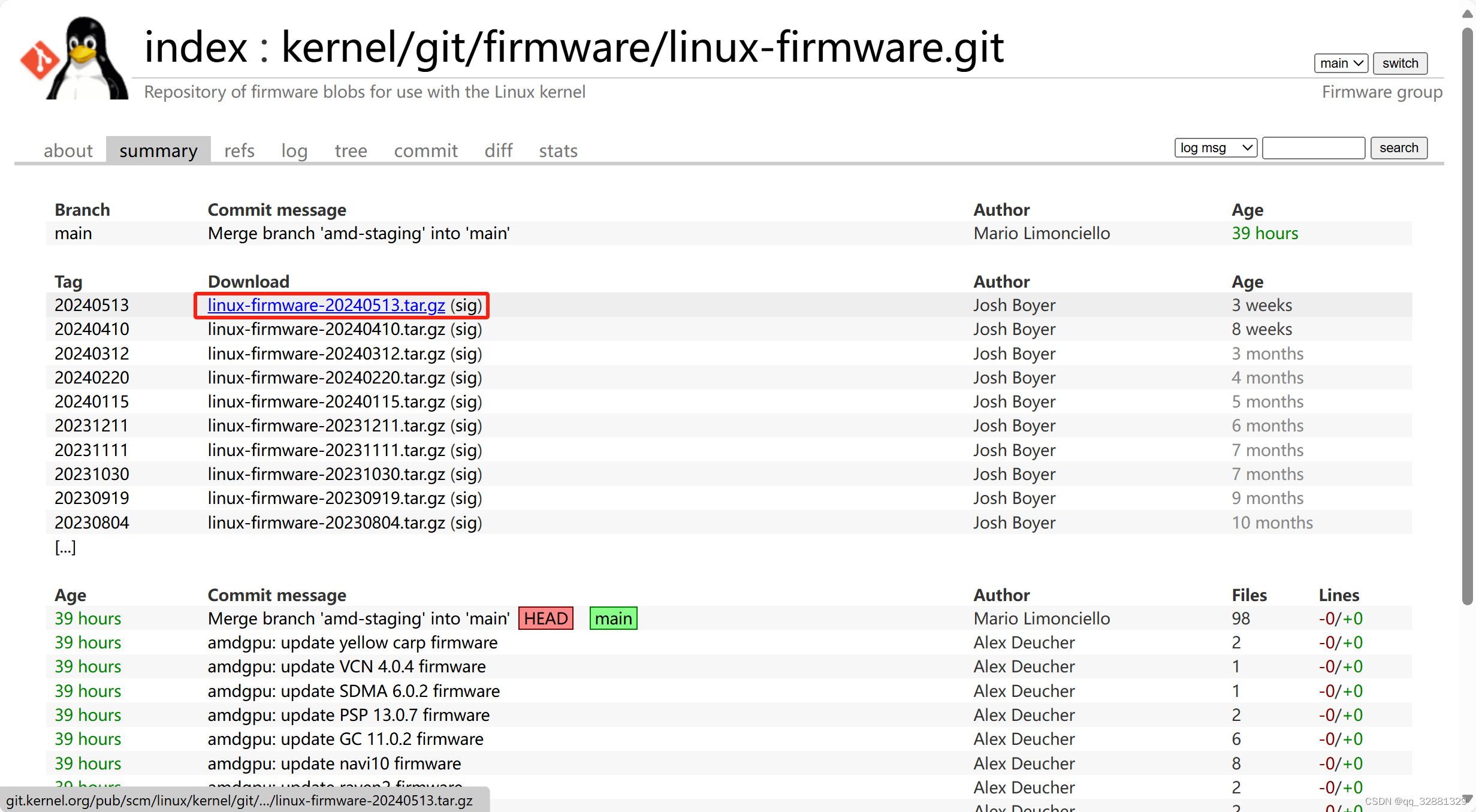

访问 Intel驱动官网，选择最新的驱动包下载到本地

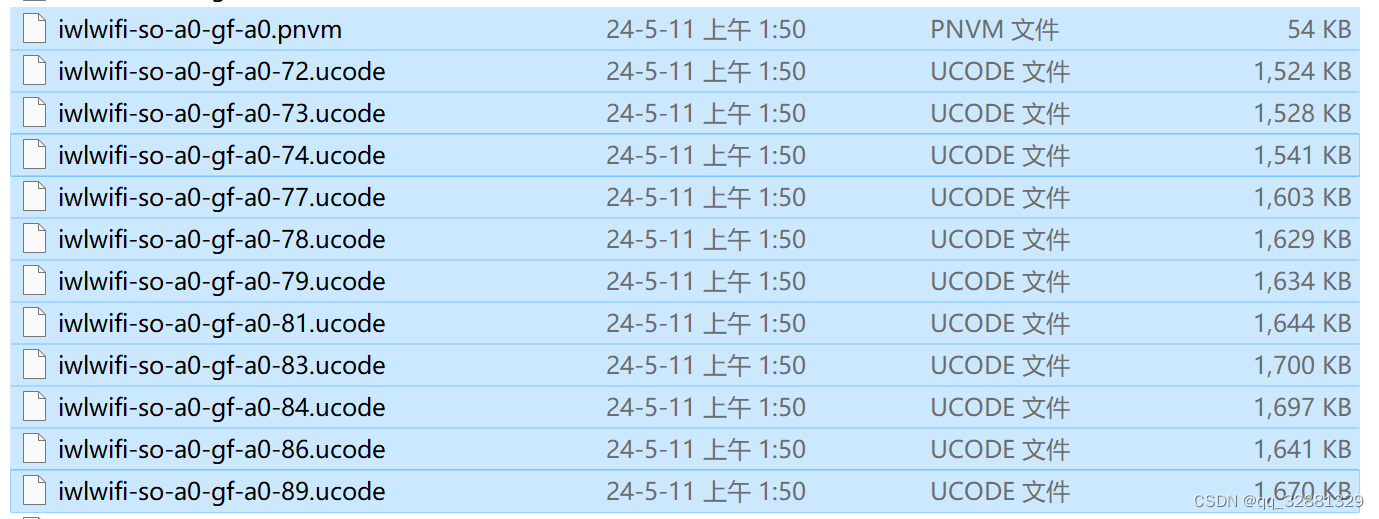

解压，将所有前缀为 iwlwifi-so-a0-gf-a0 的文件复制到 openwrt 的 /lib/firmware 目录下，可以使用winscp 操作，通常只需要一个ucode文件，但是保险起见，全部复制

最后在控制台执行如下命令，等待重启完在web上就能看到wireless选项了

modprobe -r iwlwifi && reboot

步骤三：配置AX211无线网卡

1. 检查无线网卡

确认系统识别到了AX211无线网卡：

2. 配置无线接口

这个简单了就不说了

步骤四：验证配置

1. 检查AP模式

使用其他设备连接到OpenWrt-AP网络，确保可以成功连接并访问网络。

2. 检查Station模式

确认OpenWrt虚拟机能够连接到上级WiFi网络，并获取到IP地址：

总结

通过以上步骤，我们在PVE上成功创建了OpenWrt虚拟机，并配置了Intel AX211无线网卡，分别实现了AP和Station模式。这种配置不仅可以满足家庭网络需求，还可以应用于更复杂的企业级网络环境。希望本文对您在网络设备虚拟化和无线网络配置方面有所帮助。
