-----本文基于TS 38.141 编写，由于协议内容细节非常多，我只能省略部分细节；

测试简介:

发射杂散（Transmitter spurious emissions）测试，在TS 38.141 的第6.6.5节；是测试基站天线口在一定频率范围( 一般是9 kHz to 12.75 GHz)的无用发射信号的大小；
需要注意的的是，这些无用发射信号是指在发射工作带10M以外的信号，10M以内的无用发射信号用用OBUE要求测试。

测试目的:

基站在发射有用信号的时候，会同时产生一些无用的信号，这些无用的信号分布频率很宽，可能对基站本身或者他无线设备造成干扰，因此，需要对这些无用信号的大小做限制；

测试要求:

杂散分类

6.6.5 节中基本要求部分，主要将杂散要求分成四类；

一般杂散(General BS transmitter spurious emission limits )
接收机保护杂散（Protection of the BS receiver of own or different BS limits ）
共存杂散（BS spurious emissions limits for BS for co-existence with systems）
共址杂散（BS spurious emissions basic limits for BS co-located with another BS）

注意（1）

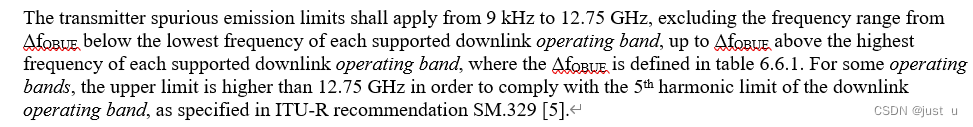

这四种杂散要求的杂散信号的频率范围和功率大小各自不同，但是都有一点需要遵循,测试范围不包含从（发射band下边沿- ΔfOBUE ）到（发射band上边沿+ ΔfOBUE ）；
这段其实巧好是6.6.4 OBUE（Operating band unwanted emissions）测试范围内，也就是说杂散测试完全的避开OBUE的的测试范围；我想这其实是一种妥协，由于发射滤波器边沿总是有一点过渡带，导致发射带附近抑制无法做得那么好；严苛杂散要求也得在这个过度外开始；
在这里插入图片描述

注意（2）
有些人喜欢将co-located 翻译为共站，即两个基站安装在一起，和共址（共位置，共地址）是一个意思；

杂散具体要求

如下贴出四种杂散具体要求（部分，图片放不下哦）：

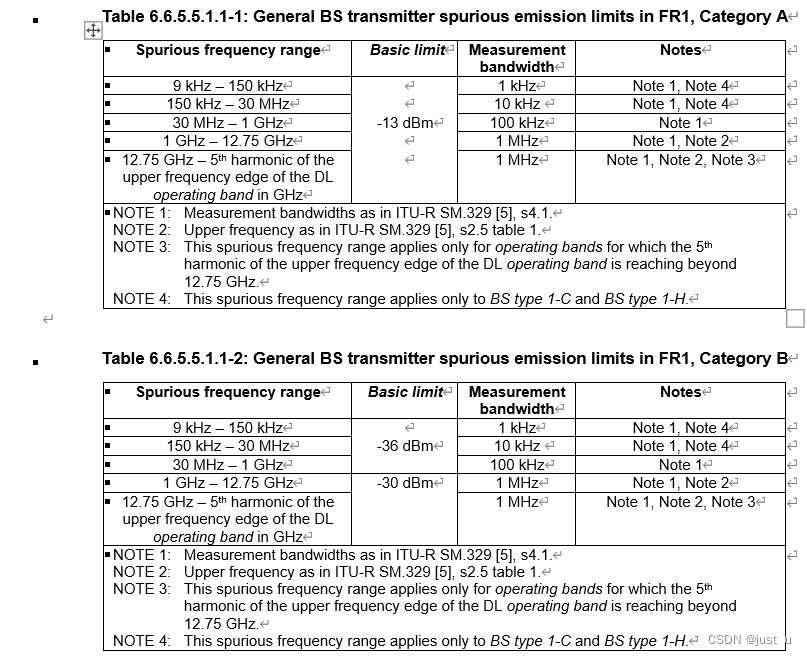

一般杂散：
关于A 类和B 类区别，查看 ITU-R、 SM329[5],基站不属于天文等用途，应该宣称为B类，并且满足；
在这里插入图片描述

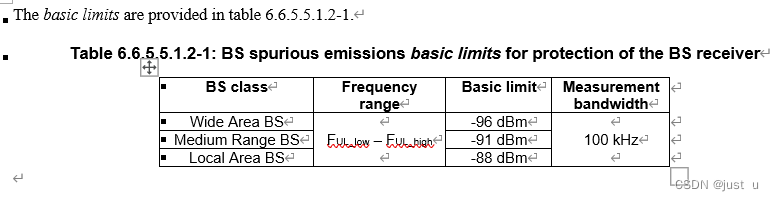

接收机保护杂散

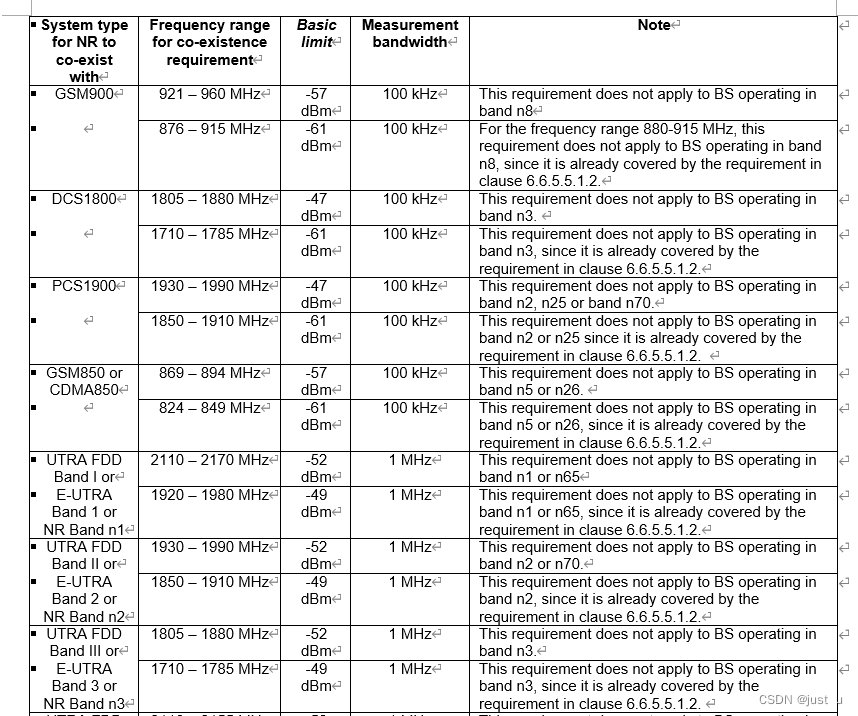

共存杂散
在这里插入图片描述

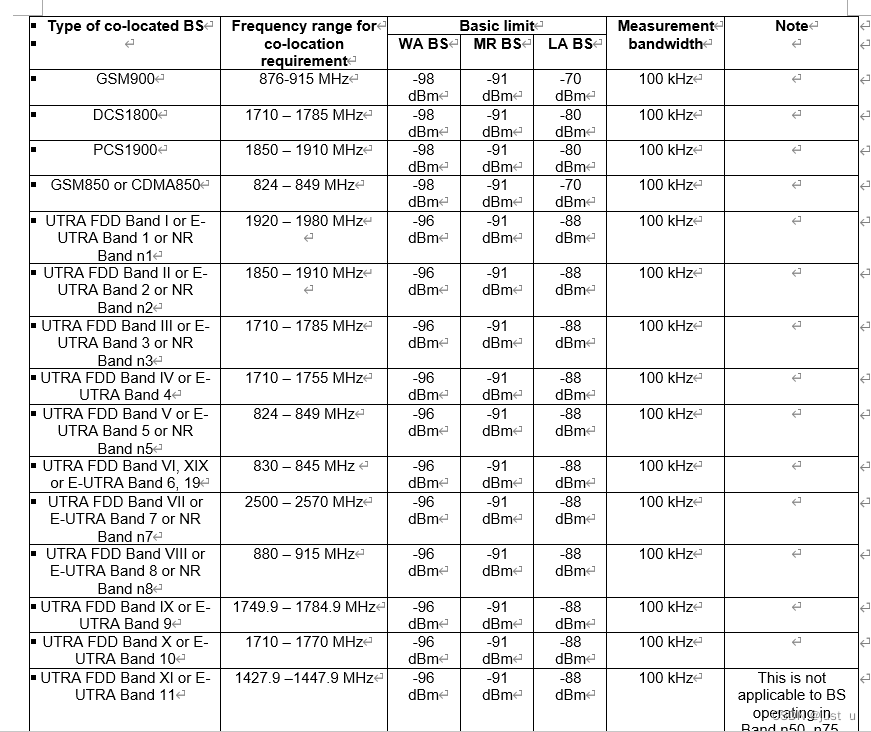

共站杂散要求

在这里插入图片描述

测试步骤

TS 38.141 原文：大概分为：组网-发射功率-仪表操作以下我们仔细说
在这里插入图片描述

测试组网

测试组网：杂散测试主要使用频谱仪：组网主要考虑如下两点
一是进入频谱仪的信号不能超过频谱仪能承受的功率（例如RS的FSW 是30dbm）
二是杂散测试频率段的插入损耗不应过大，应保证频谱仪补偿插入损耗后的低噪低于limit 限值；

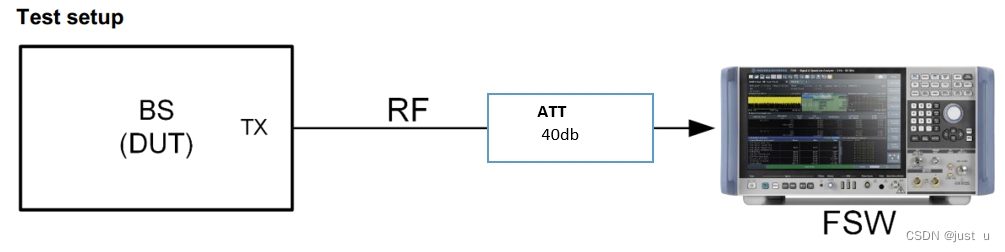

例如： BS 发射 49dBm，一般杂散测试要求 -30 dbm/1M 可以如下组网

在这里插入图片描述

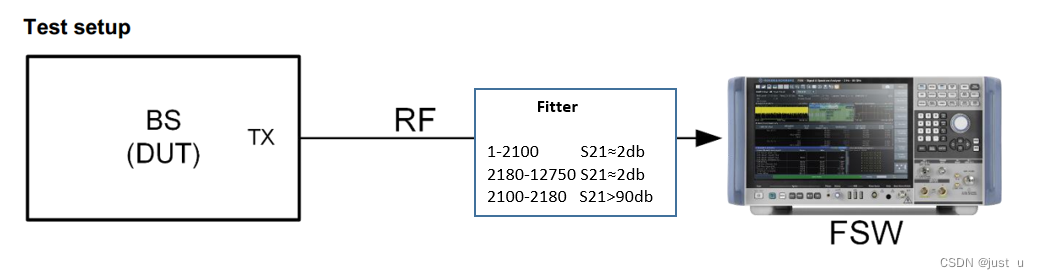

不过，这样组网，测试段的插入损耗也很大，测试共站共存等底噪要求更低的就不合适了，且由于进入频谱仪的功率如果偏大（9dbm 已经很大了），容易引起频谱仪内部失真，出现无用的杂散信号，因此一般采用带通或者带阻滤波器代替衰减；将发射信号抑制得很低，测试频段插入损耗也很小；改进后组网如下：

在这里插入图片描述注意：

受限于Fitter设计，途中的的Fitter 可能没有那么宽的频率范围，在高频（6GHZ）阶段，可以考虑使用高通滤波器；低频段使用低通滤波器；
如果使用发射带的带阻滤波器，由于带阻滤波器是一般都会反射功率，一般还需在带阻滤波器前一个3-6 db的衰减器，防止功率反射影响发射机；
对于底噪要求特别低的时候，可能需要在滤波器之后加入底噪放，或者开启仪表的前置预放，FSW开启预放两档，可以降低底噪约20db.

发射功率：

按照协议要求，指定载波配下发射测试模式为NR-FR1-TM 1.1. 最大功率；

仪表操作：

杂散测试仪表操作比较简单：一般采用分段扫频法：
（1）设置 start stop 频率为 limit表中的要求，
（2）设置RBW为 limit表中要求，
（3）设置检波器类型为 RMS（协议要求）
（4）设置合适的sweep point和 sweep point
（4）补偿外部插损
（5）调整合适的参考电平和，内衰减器；
（6）利用Mark-Peak 功能搜索该频段内的最大杂散点即可
如果最大杂散点的功率值都小于limit 表中的要求值，说明所有点都小于要求值
循环测试，遍历limit 表中的所有段；

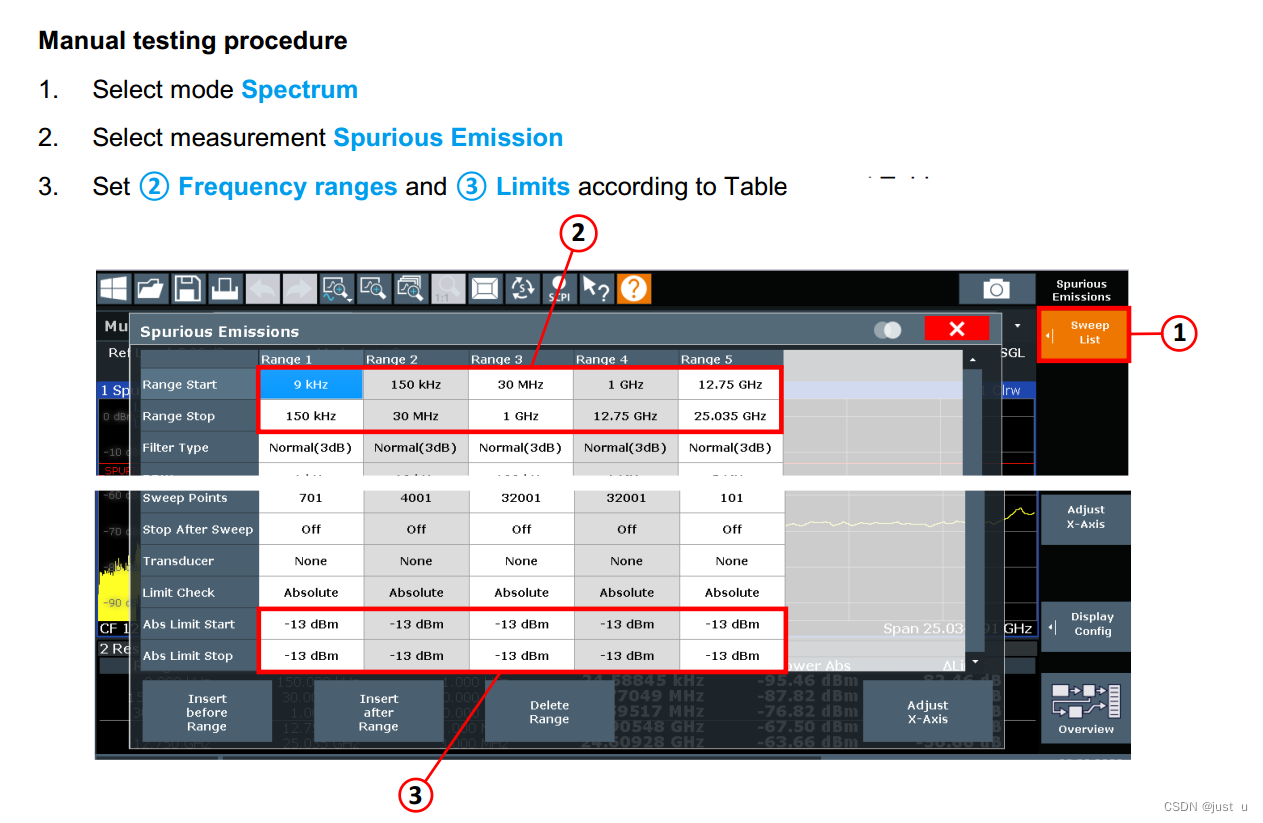

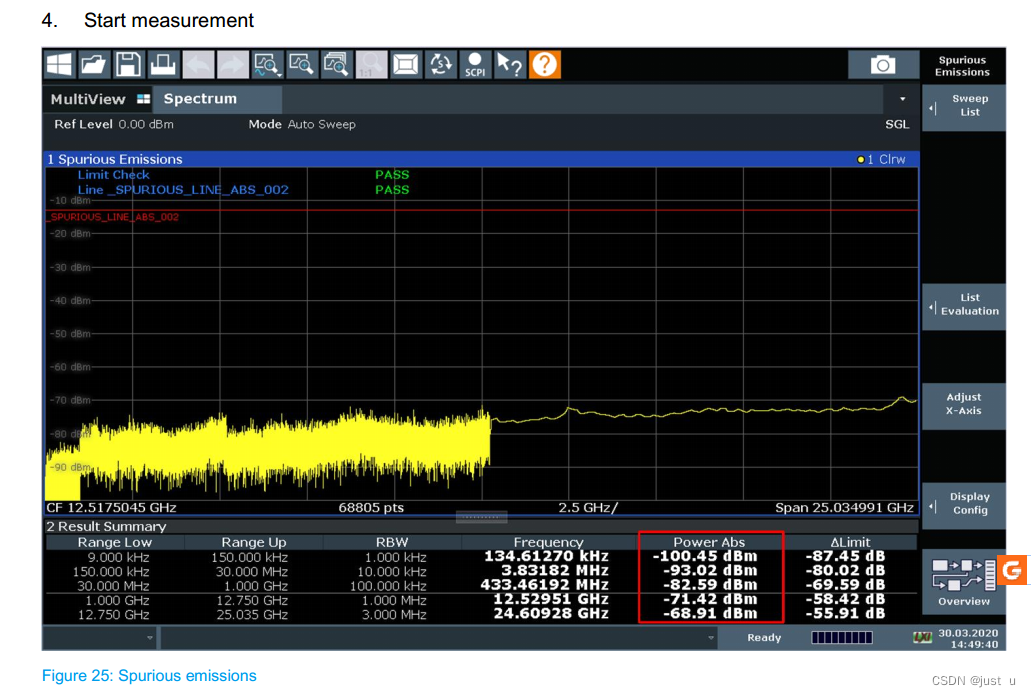

相对于一段段的测试，RS的 FSW仪表提供快捷多段测试方法：一次设置，多段一起测试，如下

在这里插入图片描述

杂散产生的原因：

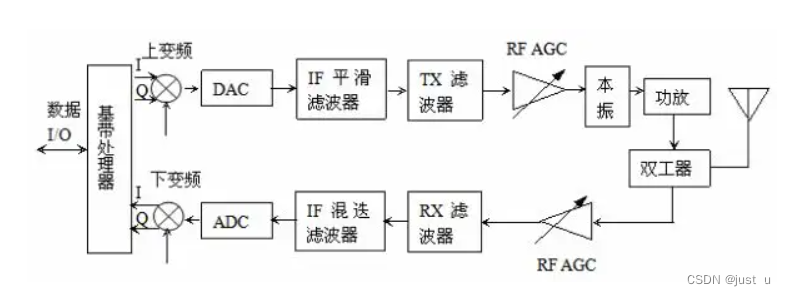

如下所示： RRU中产生杂散的主要器件是功放和双工器，
功放的非线性，容易谐波，互调等杂散，不过这些信号通过双工器时候被滤除，因此，双工器的带外抑制是杂散指标达成的关键，一般要求根据杂散要求来提双工器的设置指标，
同时双工器本身也会产生无源互调，因此要求双工器的互调指标也要足够好；
部分靠近发射带的杂散，由于双工器总是有过度带的，同时考验发送机DPD性能；足够好的DPD 性能可以降低双工器边沿的抑制要求；

在这里插入图片描述
