HSI配置

概述

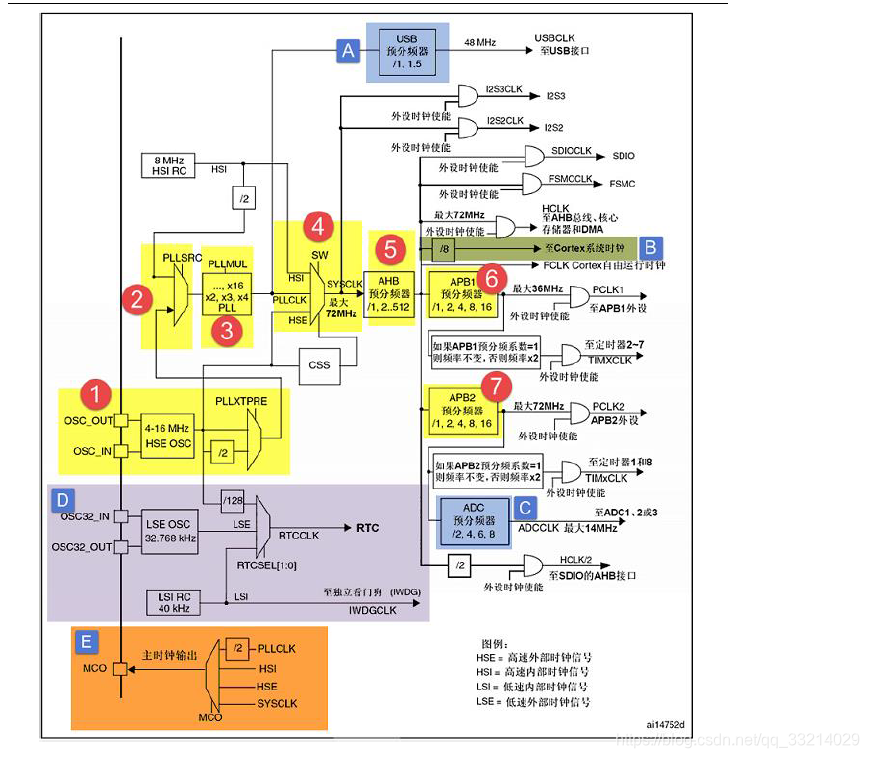

HSI是内部高速时钟，由内部8MHZ的RC振荡器产生，可倍频，最高为64MHZ，可以直接作为系统时钟或者2分频后作为PLL输入。
HSI可以不需要外部晶振的条件下作为系统时钟，然而缺点是精度较差，随着CPU温度升高而精度变差，所以一般不会用到。

软件

1.初始化RCC外设
2.使能RCC
3.等待RCC就绪
4.等待RCC就绪完成
5.使能FLash预取值缓冲区
6.设置systick与闪存访问时间比例（设置频率）
7.设置AHB预分频因子
8.设置APB2预分频因子
9.设置时钟来源为HSI，倍频因子
10开启PLL
11.等待PLL稳定
12.等PLL稳定之后，把PLL时钟切换为systick时钟
13.读取时钟状态位，确保时钟为systick时钟

void HSI_SetSysClock(uint32_t pllmul)
{
	__IO uint32_t HSIStartUpStatus = 0;

	// 把RCC外设初始化成复位状态，这句是必须的
  RCC_DeInit();

  //使能HSI
	RCC_HSICmd(ENABLE);

  // 等待 HSI 就绪
	HSIStartUpStatus = RCC->CR & RCC_CR_HSIRDY;

	// 只有 HSI就绪之后则继续往下执行
  if (HSIStartUpStatus == RCC_CR_HSIRDY)
  {
//----------------------------------------------------------------------//
    // 使能FLASH 预存取缓冲区
    FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);

    // SYSCLK周期与闪存访问时间的比例设置，这里统一设置成2
		// 设置成2的时候，SYSCLK低于48M也可以工作，如果设置成0或者1的时候，
		// 如果配置的SYSCLK超出了范围的话，则会进入硬件错误，程序就死了
		// 0：0 < SYSCLK <= 24M
		// 1：24< SYSCLK <= 48M
		// 2：48< SYSCLK <= 72M
    FLASH_SetLatency(FLASH_Latency_2);
//----------------------------------------------------------------------//

    // AHB预分频因子设置为1分频，HCLK = SYSCLK
    RCC_HCLKConfig(RCC_SYSCLK_Div1);

    // APB2预分频因子设置为1分频，PCLK2 = HCLK
    RCC_PCLK2Config(RCC_HCLK_Div1);

    // APB1预分频因子设置为1分频，PCLK1 = HCLK/2
    RCC_PCLK1Config(RCC_HCLK_Div2);

//-----------------设置各种频率主要就是在这里设置-------------------//
    // 设置PLL时钟来源为HSE，设置PLL倍频因子
		// PLLCLK = 4MHz * pllmul
		RCC_PLLConfig(RCC_PLLSource_HSI_Div2, pllmul);
//------------------------------------------------------------------//

    // 开启PLL
    RCC_PLLCmd(ENABLE);

    // 等待 PLL稳定
    while (RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET)
    {
    }

    // 当PLL稳定之后，把PLL时钟切换为系统时钟SYSCLK
    RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);

    // 读取时钟切换状态位，确保PLLCLK被选为系统时钟
    while (RCC_GetSYSCLKSource() != 0x08)
    {
    }
  }
  else
  { // 如果HSI开启失败，那么程序就会来到这里，用户可在这里添加出错的代码处理
		// 当HSE开启失败或者故障的时候，单片机会自动把HSI设置为系统时钟，
		// HSI是内部的高速时钟，8MHZ
    while (1)
    {
    }
  }
}
