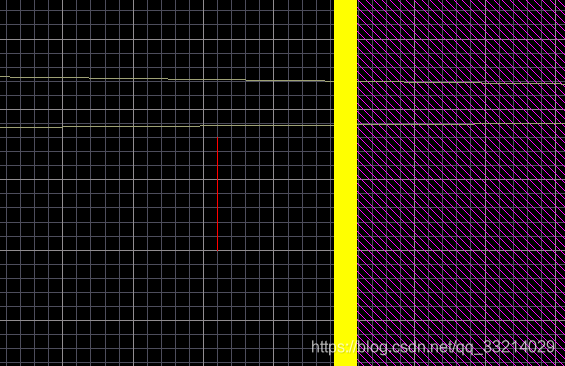

今天画PCB板，发现有一个报错显示Un-Routed Net ConStraint，怎么都解决不了，网上也找不到答案，最后把报错的线删除掉发现有一根飞线如下图所示：出错的原因就是他
在这里插入图片描述

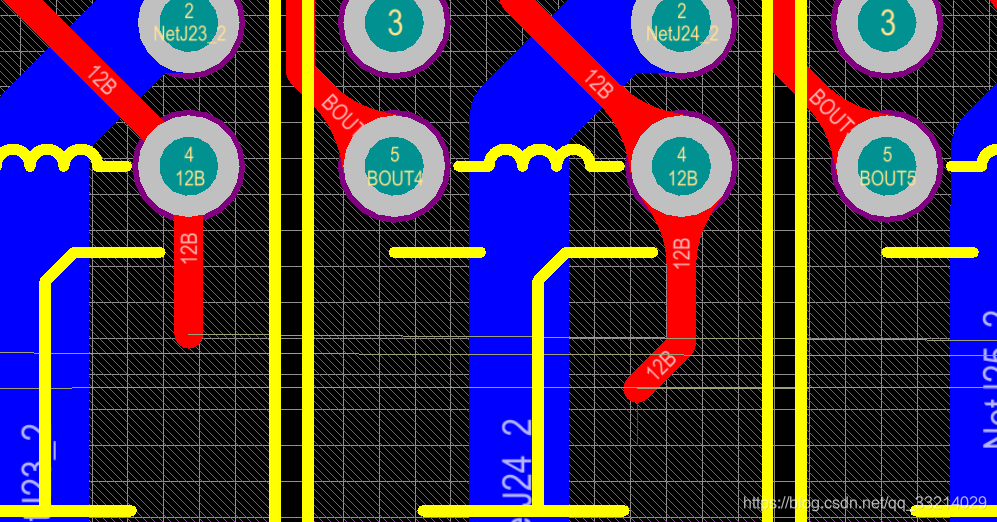

最气人的是删除这根线下次编译还会报错，后来查看相同走线不报错的，发现原因是走直角
线时接头走了斜线引起的，下面是走线
在这里插入图片描述
左边不报错，右边报错
下面是删除垂直线后的走线
在这里插入图片描述
可以看出来左边正常，右边接头处出现小细线
原因：垂直走线要直连，不能在接头处走斜线，网上说是AD16版本的bug，之前用09版本都没出错过！
