【学习笔记】网络设备（华为交换机）基础知识 15 —— 盒式交换机（S5700系列）硬件、接口、指示灯

提示：学习华为盒式交换机（S5700系列）硬件信息相关知识，含 设备的整机外观结构、主要组成部分、交换主控单元、以及设备的所有接口说明、所有指示灯（包含PWR、 RPS、 SYS、 STAT、 SPED、 STCK等指示灯）含义说明

一、硬件描述

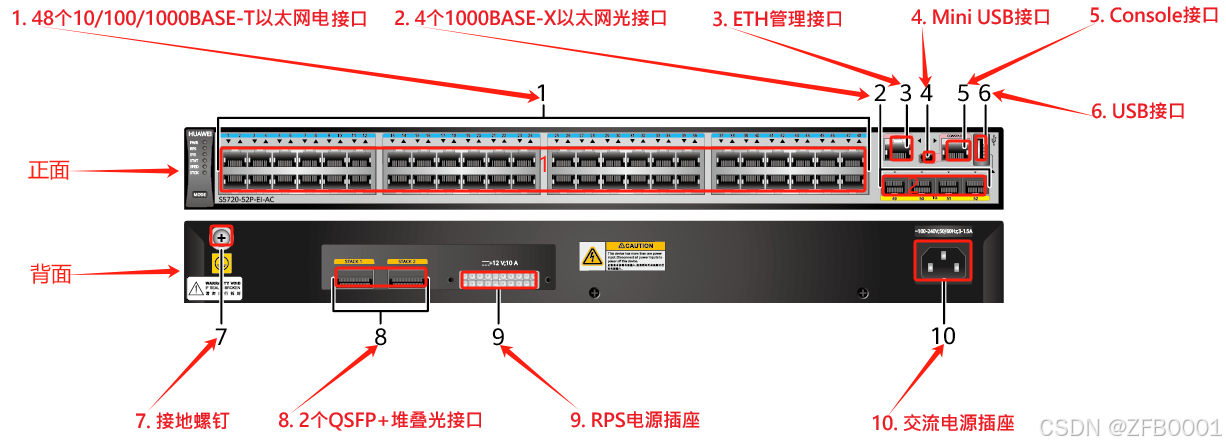

1、整机外观结构

说明：盒式交换机以：S5720-52P-EI-AC 型号为例

2、主要组成部分

硬件只要由：以太网电接口、以太网光接口、ETH管理接口、Mini USB接口、Console接口、USB接口、QSFP+堆叠光接口、RPS电源插座、交流电源插座等部件组成

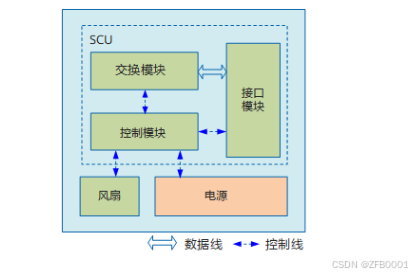

3、交换主控单元（Switch Control Unit，SCU）

盒式交换机：采用集中式硬件平台，交换主控单元（Switch Control Unit，SCU）固定安装在交换机上，每个交换机有1块SCU

交换主控单元：提供报文交换和设备管理功能，集成了主控模块、交换模块和接口模块，是多个功能模块的集合体

3.1 主控模块

主控模块的功能：① 处理各种协议 ； ② 根据用户的操作指令来管理系统、监视性能，并向用户反馈设备运行情况；③ 对SCU上的交换模块、接口模块进行监控和维护

3.2 交换模块

交换模块的功能：① 负责SCU上接口模块间报文的交换、组播复制、QoS调度、访问控制等功能； ② 支持全线速转发，并交换模块提供快速、多优先级的数据交换

3.3 交换模块

接口模块的功能：提供多个以太网接口，负责接入以太网业务

二、接口说明

1、10/100/1000BASE-T以太网电接口<
