【学习笔记】使用第三方工具(secureCRT软件)通过console口本地访问访问交换机的详细操作过程

一、前期准备

1.终端设备(个人电脑)已正确安装,并能成功运行secureCRT软件(本次实验软件为:secureCRT)

在这里插入图片描述

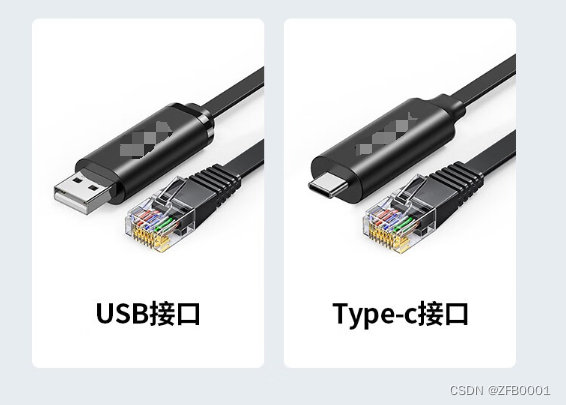

2.通过console口本地访问则需要准备一根console线(本次实验软console线为:USB转RJ45 console调试线)

在这里插入图片描述

二、操作步骤

1、简明步骤

说明:简明步骤需要一定基础

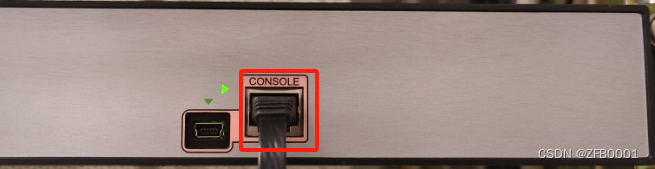

1.1 console线的USB端插在电脑USB口,RJ45端插在设备console口(不同型号的交换机console口位置不同,请根据实际情况选择)

在这里插入图片描述

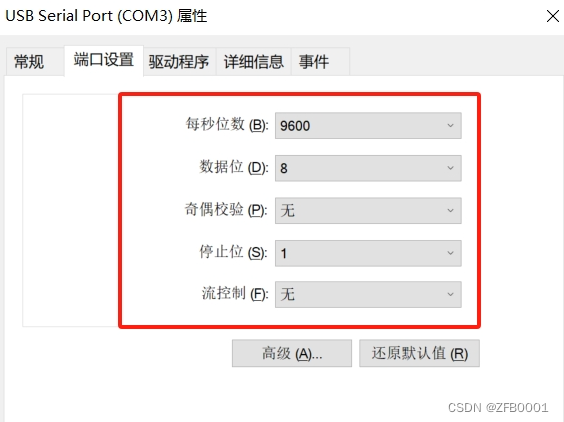

1.2 打开电脑设备管理器,确认COM口并设置COM端口参数(本次实验COM3参数设置如下图)

在这里插入图片描述

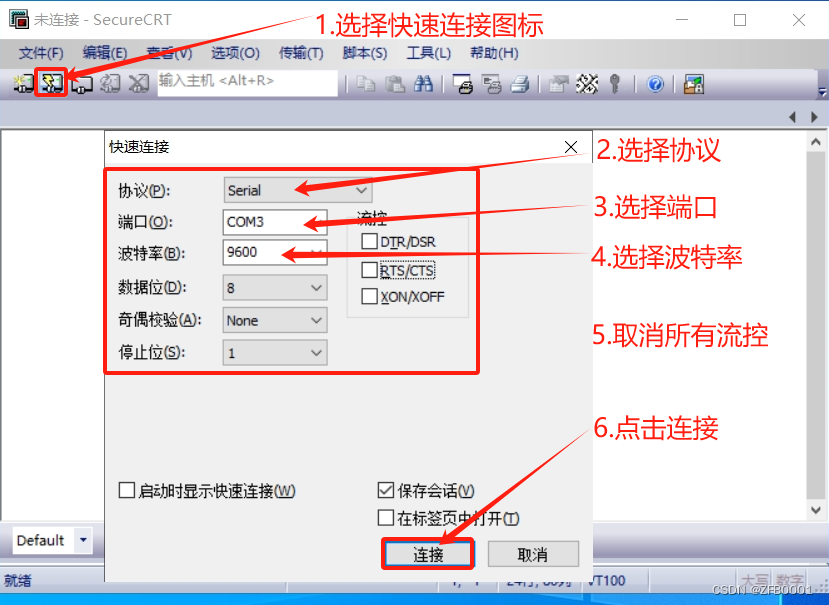

1.3 运行secureCRT软件,按下图设置相关参数(根据1.2查看的COM ? 来选择端口号)

在这里插入图片描述

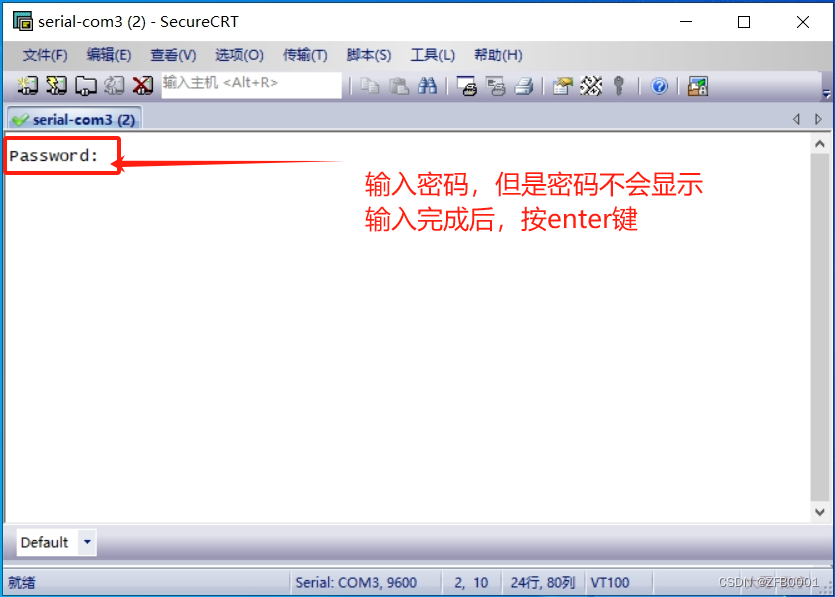

1.4 输入console登录密码,密码不会显示,输入完按enter键

在这里插入图片描述

1.5 登录成功

在这里插入图片描述

2、详细步骤

① console线的USB端插在电脑USB口,RJ45端插在设备console口(不同型号的交换机console口位置不同,请根据实际情况选择)

在这里插入图片描述

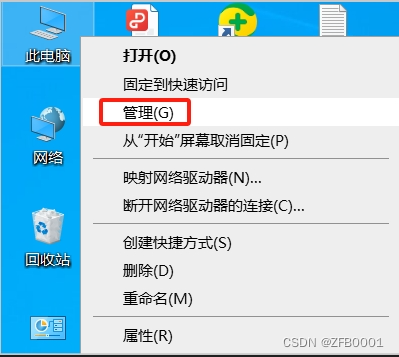

② 选中此电脑,鼠标右击选择管理 选项 (不同系统名称不同,请根据实际情况选择)

在这里插入图片描述

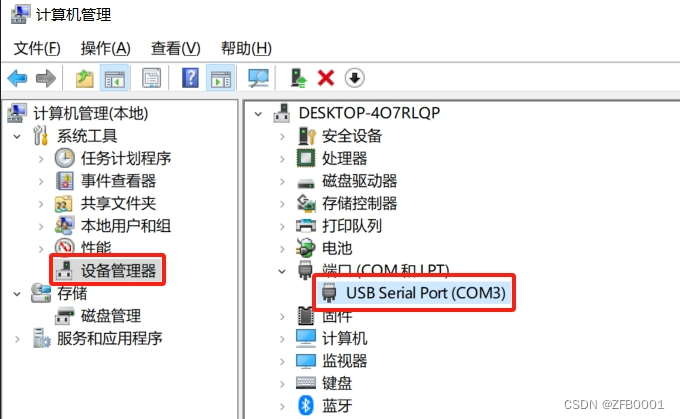

③ 选中设备管理器,双击端口(COM和LPT)选项(本实验软COM口为:COM3)

在这里插入图片描述

④ 选中COM3后,鼠标右击选择属性选项

在这里插入图片描述

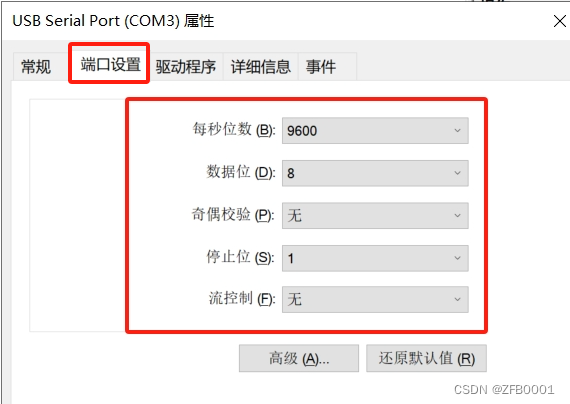

⑤ 点击端口设置选项,按下图设置端口参数

在这里插入图片描述

⑥ 运行secureCRT软件,点击快速连接图标

在这里插入图片描述

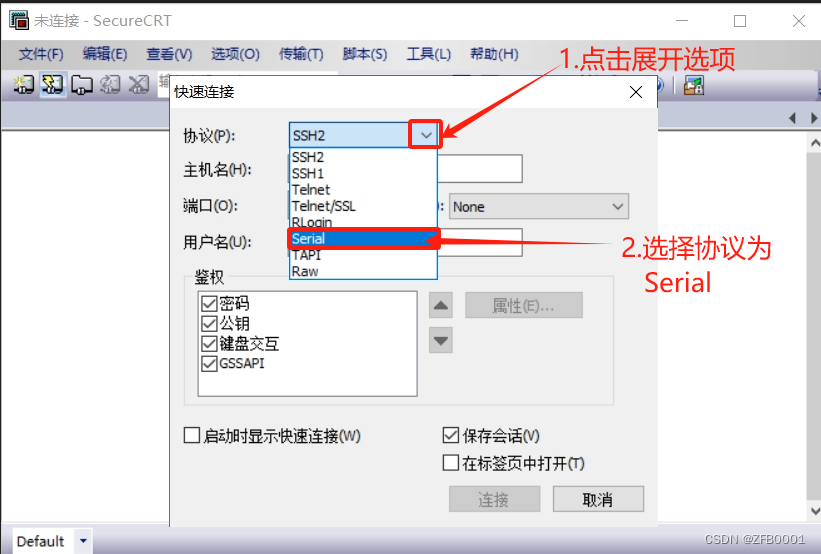

⑦ 点击展开选项,选择Serial协议

在这里插入图片描述

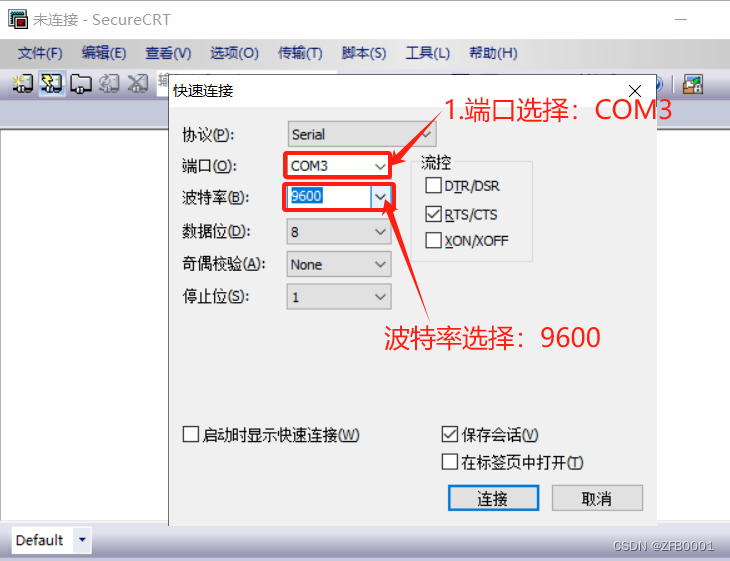

⑧ 选择端口为COM3,波特率选择9600

在这里插入图片描述

⑨ 取消所有流控

在这里插入图片描述

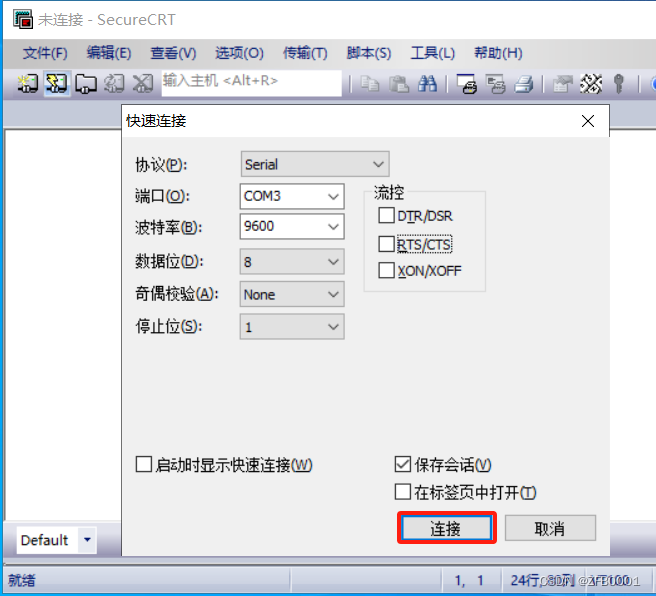

⑩ 点击连接选项

在这里插入图片描述

⑪ 输入console口的登录密码,密码不会显示,输入完按enter键

在这里插入图片描述

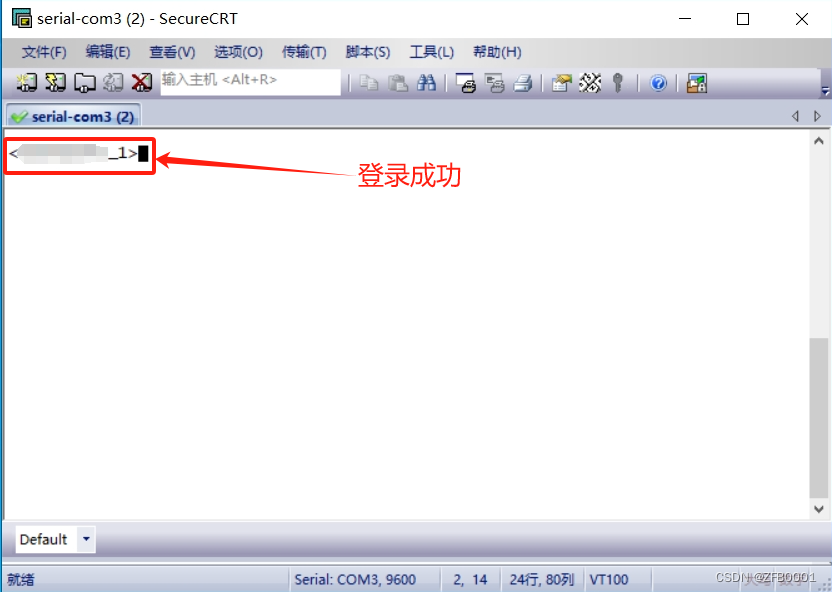

⑫ 登录成功

在这里插入图片描述

三、其他情况

提示:以下情况非一定出现

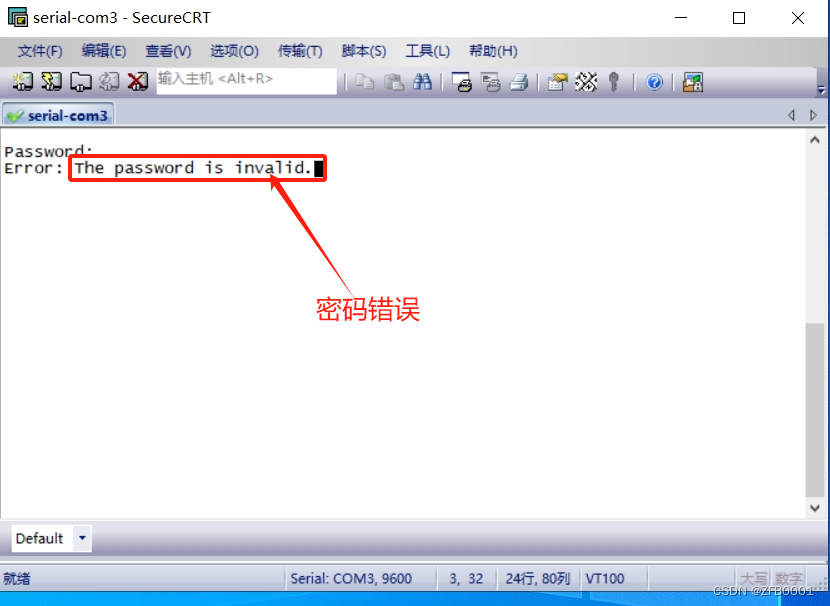

情况1. 密码错误

在这里插入图片描述

解决方法:输入正确的console口登录密码

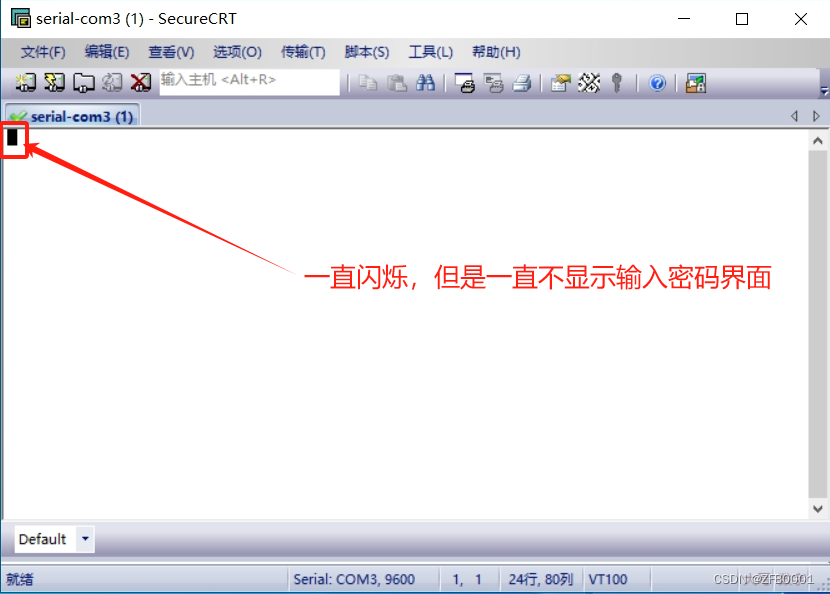

情况2. 未取消流控,一直不提示输入密码

在这里插入图片描述

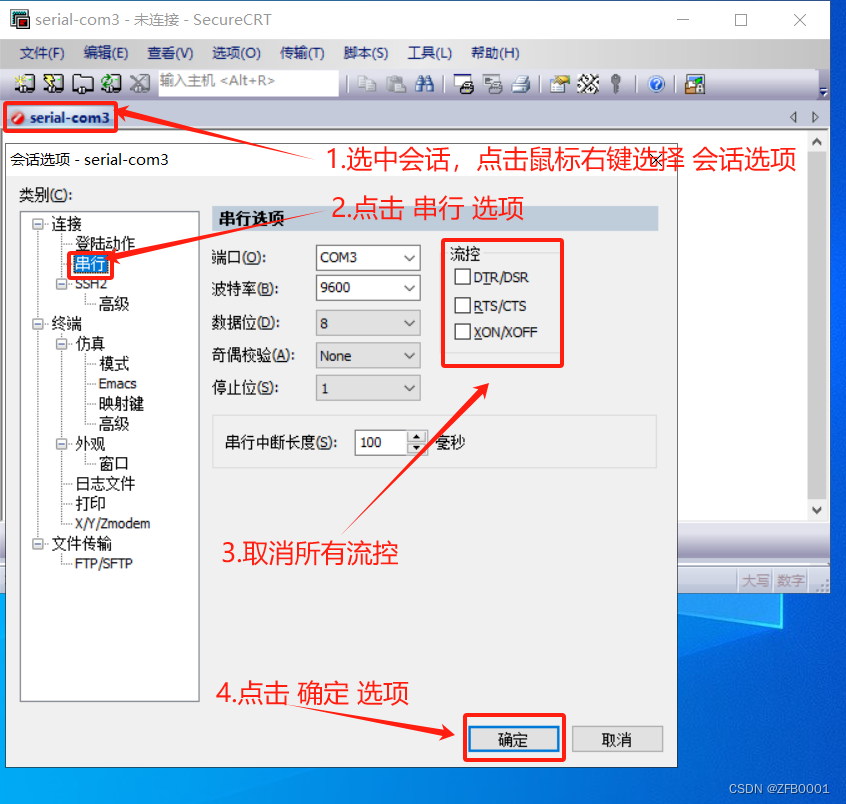

解决方法:在连接属性里面取消所有流控

在这里插入图片描述

四、小结

重点 1:端口参数设置波特率选择9600

重点 2:secureCRT软件设置连接时必须取消所有流控

重点 3:输入正确的console密码
