2022年说起无线充大家都不陌生了，自从苹果8发布之后，消费者对后续的无线充功能已经有了初步了解，手机厂商三星手机、小米手机、华为手机、LG手机等更加也对无线充功能有了更大的信心，持续对手机增加无线充功能。
有了各种手机厂商对手机无线充功能的增加，从而出现了5W、7.5W、10W、15W、20W、60W等，但是第三方无线充电器芯片，普遍还在5W、7.5W、10W、15W的水平上，大家知道只要高于5W的快充，每家手机厂商都增加了私有协议，都是相互不兼容，但是5W无线充都是能充的，就像充电头的“五福一安”一样都兼容，都能充，所以5W的市场是非常大。下面我们看看，市面用的最多的5W的无线充方案。
第一，我们看看产品的尺寸

插图一
第二、我们看下主要组成元件，如插图一所示，SOP8的元件有4个，从上到下依次是XS050-LM358-AM4953-AM9926，其中XS050是一颗MCU，其控制无线充的发射频率、解码、FOD等各项保护，LM358是一颗运放用于QI协议解码，AM4953是一颗双P的MOS管，AM9926是一个双N的MOS管，双N加双PMOS管组成一个全桥的驱动电路，从而结合谐振电容与谐振电容组成LC串联谐振，从而达到直流变交流的过程。
第三、我们看下原理图

主控部分，用的是一颗XS050

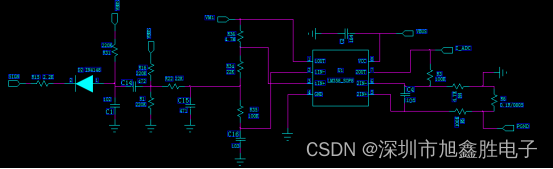

解码部分用的是LM358

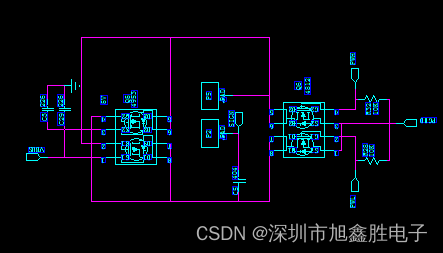

驱动部分用了两个SOP8的MOS管

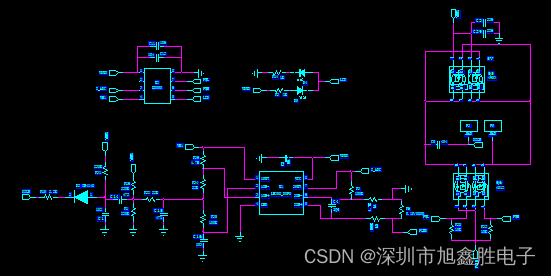

我们在看看XS050的整体原理图
从整体，来看产品是非常简洁的，下期我们在对此板子进行一个测评。
