Visio 2019连接MySQL数据库反向工程作数据库模型图

1 打开 Visio 新建数据库模型

以管理员身份运行 visio ，按下列步骤新建数据库模型：

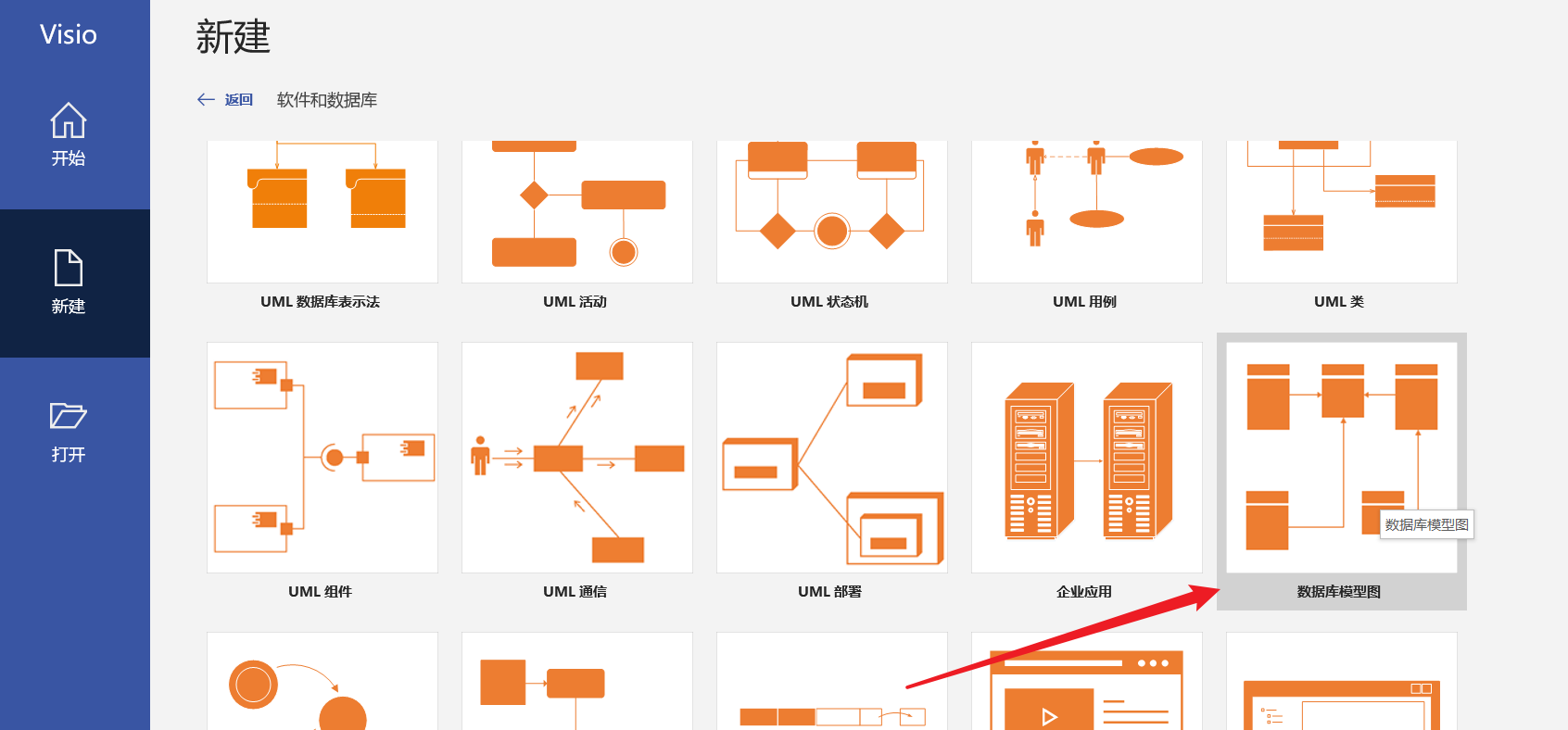

（数据库模型图不太好找，利用搜索也没有搜出来，所以特别加了这一步。注意：有些说 visio 2019 没有了反向工程的功能，其实是没有找到 数据库模型图）


点击后 新建 即可。

2 连接数据库进行反向工程

上面新建完成后，会弹出 反向工程向导 界面，如下：

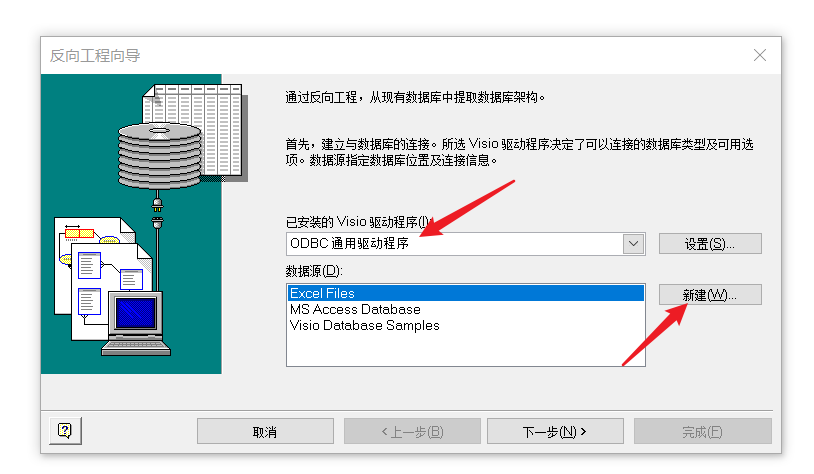

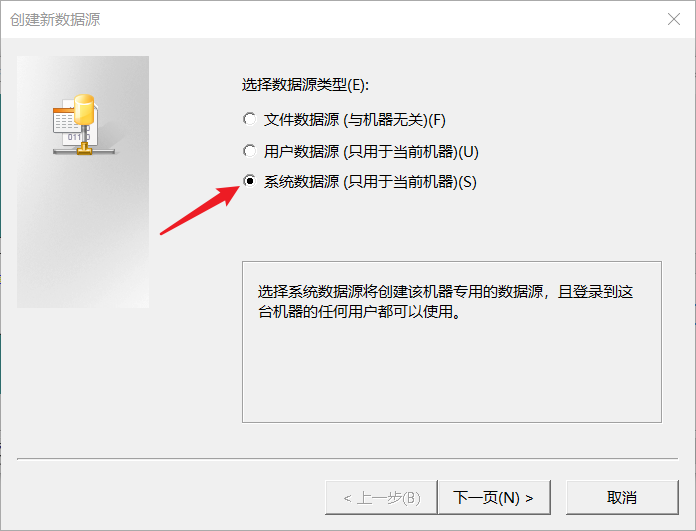

选择驱动程序为 ODBC 通用驱动程序，新建 数据源，如下：

【注意】打开 visio 一定要以 管理员身份，否则这里设置数据源会有限制。

这里选的是本机的数据库，其他机器的请自行测试使用。

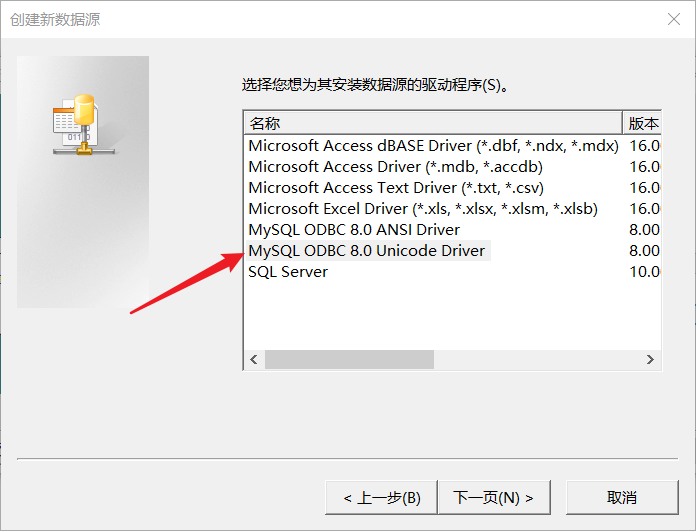

下一页后，选择 倒数第二个驱动程序安装，如下：

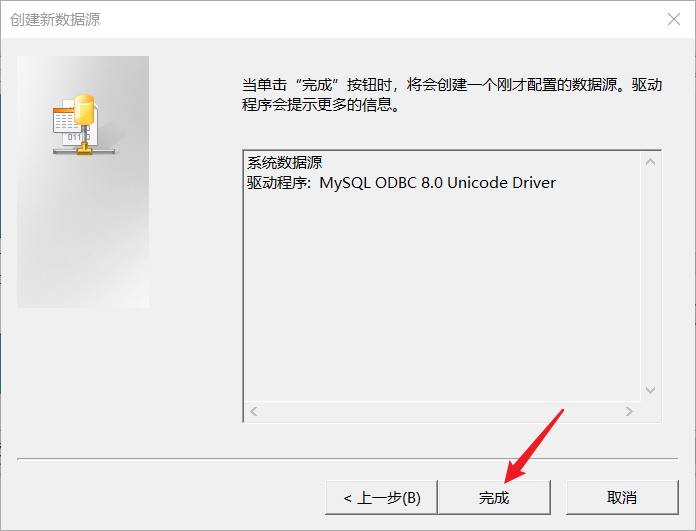

下一页，单击 完成 ：

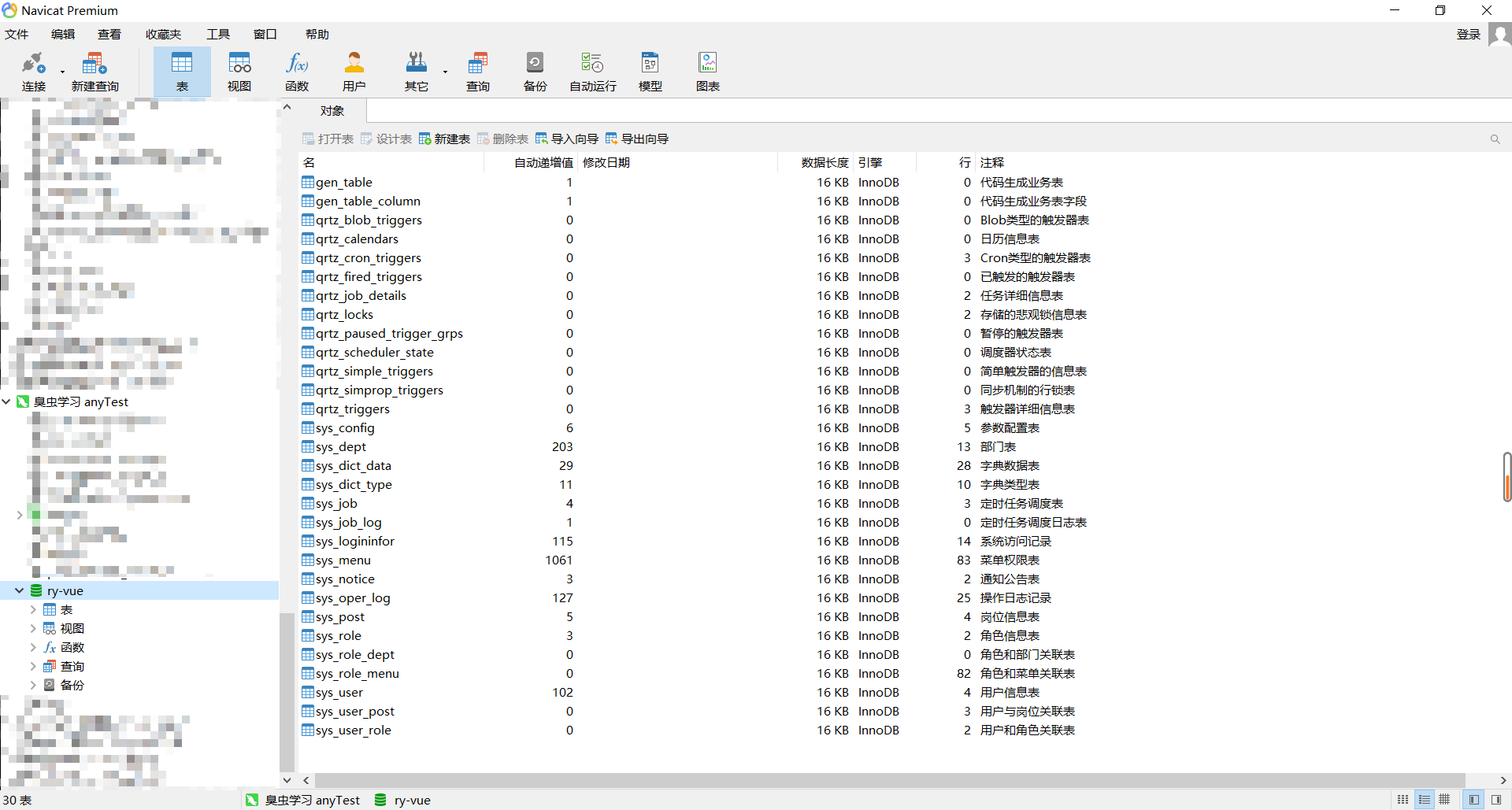

完成后，弹出填写连接数据库信息页面，这里以本地数据库为例，本地数据库如下：

visio中填写的数据库连接信息如下：

单击 test ，弹出连接成功窗口，如下：

如果失败，请检查连接信息是否错误等等。
OK 后，数据源如下：

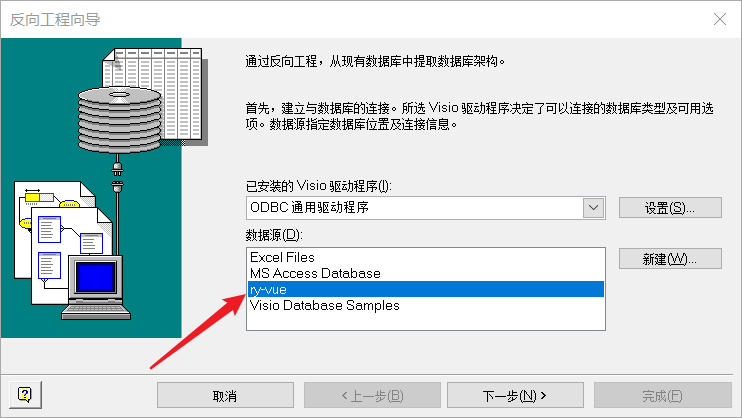

选择它，下一步：

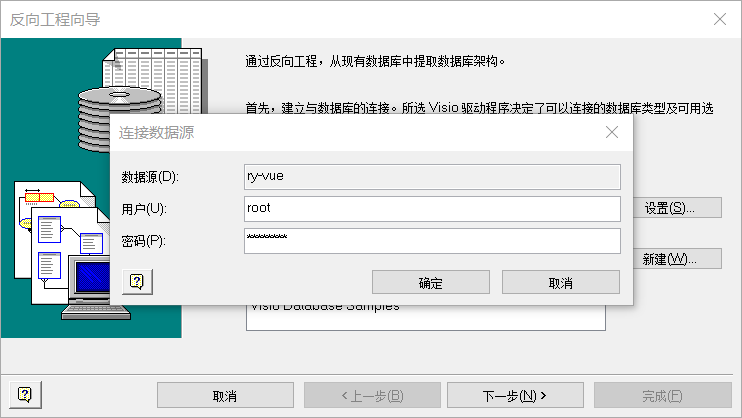

填写 MySQL 数据库用户名和密码，连续确定，直到：

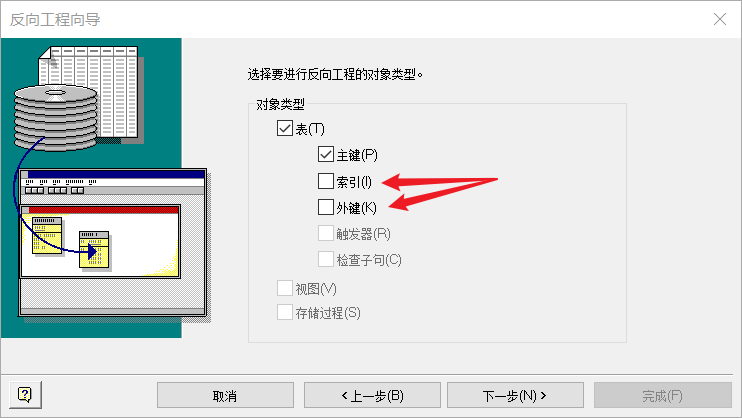

根据个人需求，是否选择 数据库中的索引和外键，这里取消选择，下一步：

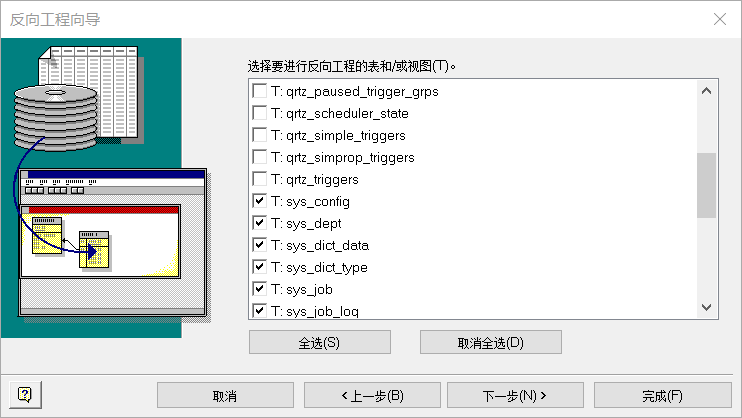

选择需要反向工程的表，这里选择了sys开头的为例，下一步：

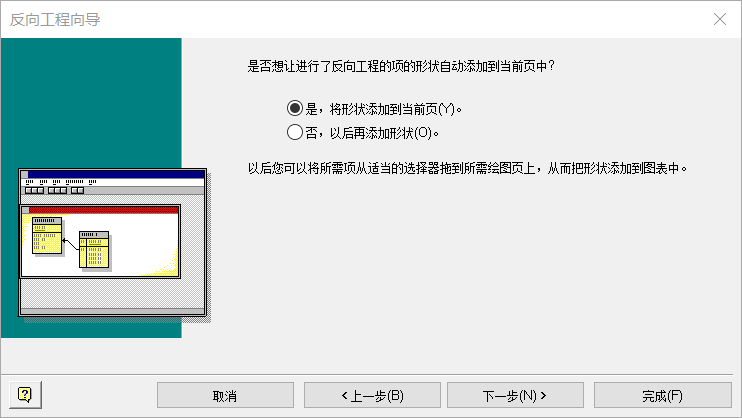

下一步：

完成，等待执行成功，如下：

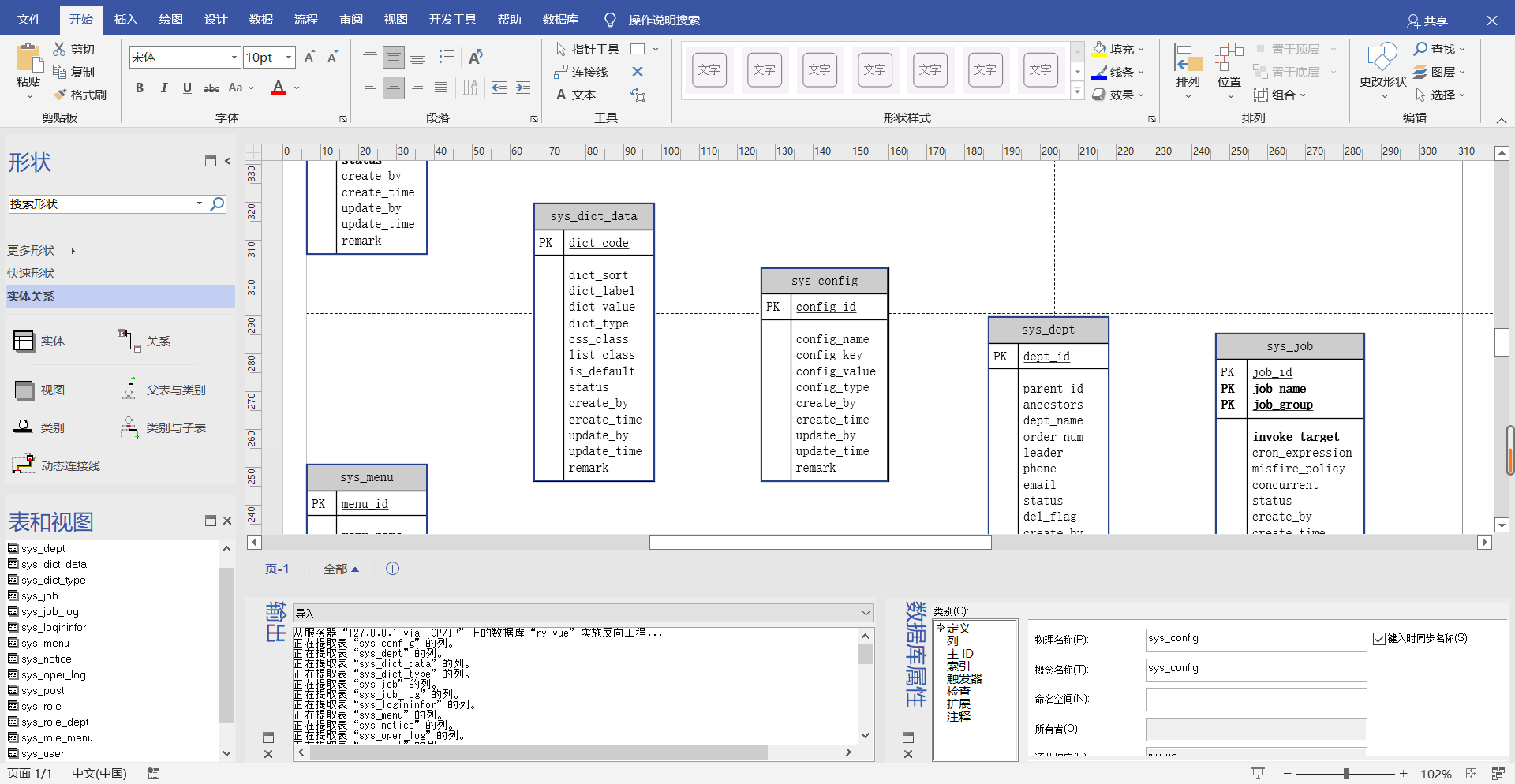

即可对其进行编辑了，试用了一下：

• 优点
  表与表之间的关联关系易于连接分析，适合表级分析
• 缺点
  不方便表和表字段间的分析，不适合字段级分析

3 推荐小工具 EZDML

【官网链接】http://www.ezdml.com/index.html
使用手册网站有。
