硬件电路设计之——DC-DC上电时电压输出尖峰电压

发现问题

在使用XL1509-5.0E时发现，当电源在上电瞬间会出现一个上升到 8V的尖峰电压。使用的STC单片机好像能抗住这个电压，并且不损坏。但是使用的USB过流短路保护芯片的芯片就扛不住了，上电几次 之后就回出现保护芯片电压输出脚和地线之间出现极低的阻值，大概在10Ω左右，同时，芯片会高度发烫（为什么是高度发烫，因为我在摸芯片温度的那一瞬间，我的手被烫了一个泡。就那么一瞬间）。

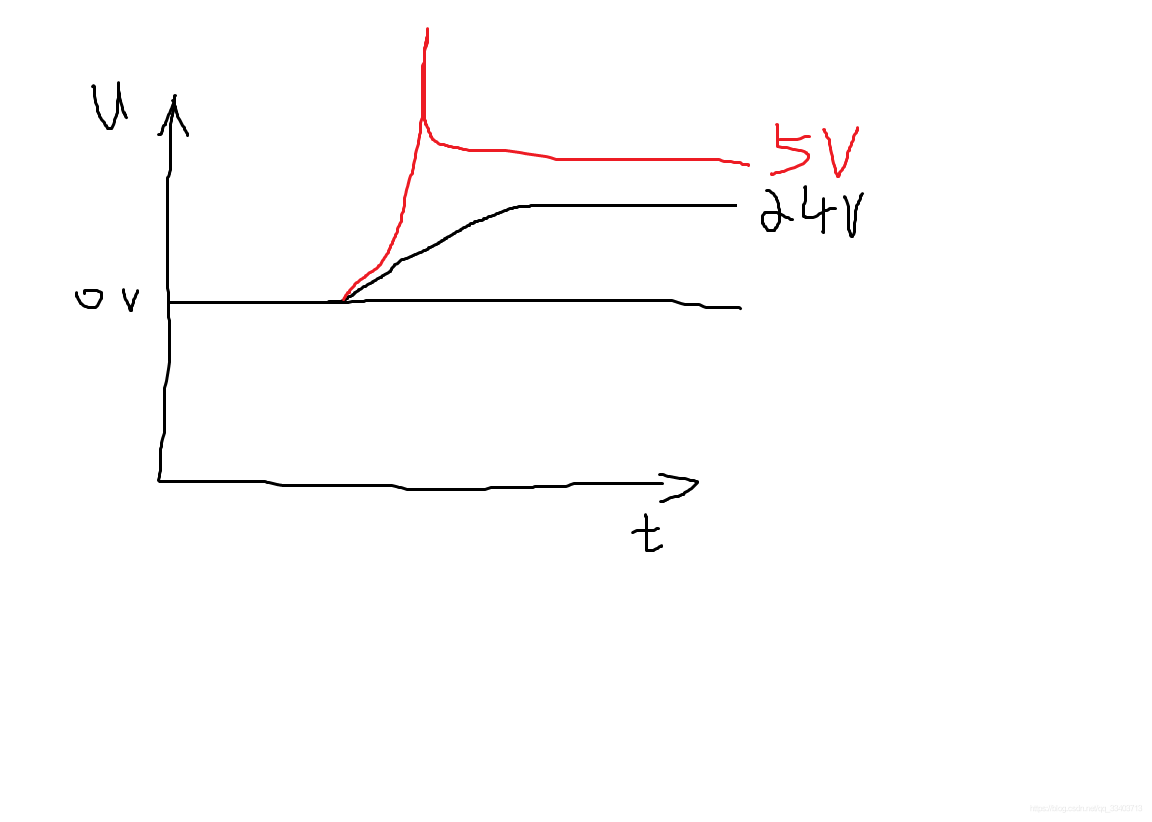

百思不得其解呀，电源芯片发展的这么多年了，按道理来说不应该会有这个现象啊，各种查找问题。最后发现一个规律，当电源芯片输出的5V上并联电容越大，输出的电压尖峰越嚣张。按道理来说输出的5V上并联的电容越大，上电时需要给电容充电，上升不应该更慢吗？应该是可以把尖峰电压稳稳的摁下来的么？出鬼了还???上电瞬间的电压尖峰现象，大概就是这样的
最后在网上找到大佬的分析，感觉很有道理。大致是：在电源芯片内部，不管是DC-DC芯片，还是LDO芯片，都是通过电阻分压来获取反馈。当输出上面的电容并联的容值太大，由于电容上电瞬间需要充电，相当于对地短路，大部分电流会流向电容内部，从而导致流到反馈端的电流变小。而反馈端电流变小，便会导致反馈的电压偏低。然后电源芯片一看反馈回来的电压才这么一点，显然和设定的反馈电压不一样呀，肯定得把电压拼命的抬起来！当反馈的电压
