山石网科防火墙基础上网配置_WebUI（最新版）

1. 需求分析

• 部分用户需要在WebUI界面下进行防火墙基础上网配置，本文展示如何在WebUI下配置防火墙的基础上网步骤。

2. 解决方案

2.1 软硬件信息

软件平台	SG-6000-E1700
硬件平台	StoneOS 5.5R8P3

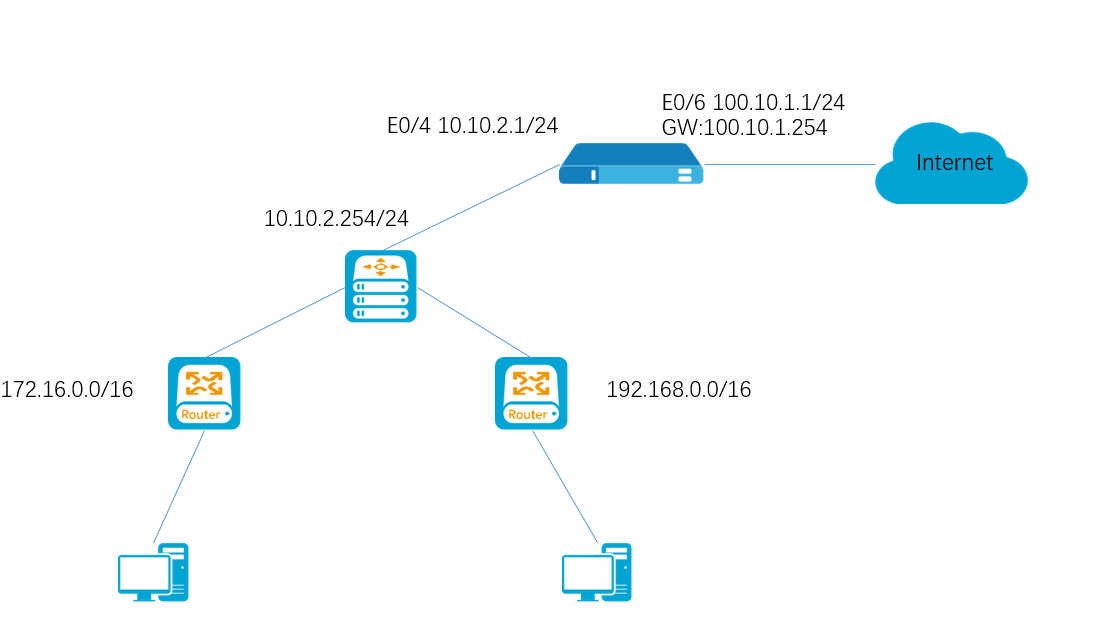

2.2 组网拓扑

2.3 环境说明

• 防火墙部署在互联网出口，运营商提供固定 ip：100.10.1.1/24（配置在 E0/6 接口）、网关：100.10.1.254、 DNS:114.114.114.114；
• 防火墙与内网核心交换机相连内网口使用 E0/4接口，内网有两个网段 192.168.0.0/24 和 172.16.0.0/24，配置防火墙使内网可以正常访问互联网。

2.4 配置步骤

• 基础上网需完成接口、路由、SNAT、策略配置，具体配置如下（StoneOS 5.5R8P4.1）。

2.4.1 接口配置

• 在网络--接口中编辑对应以太网接口配置 IP 、掩码和管理方式：

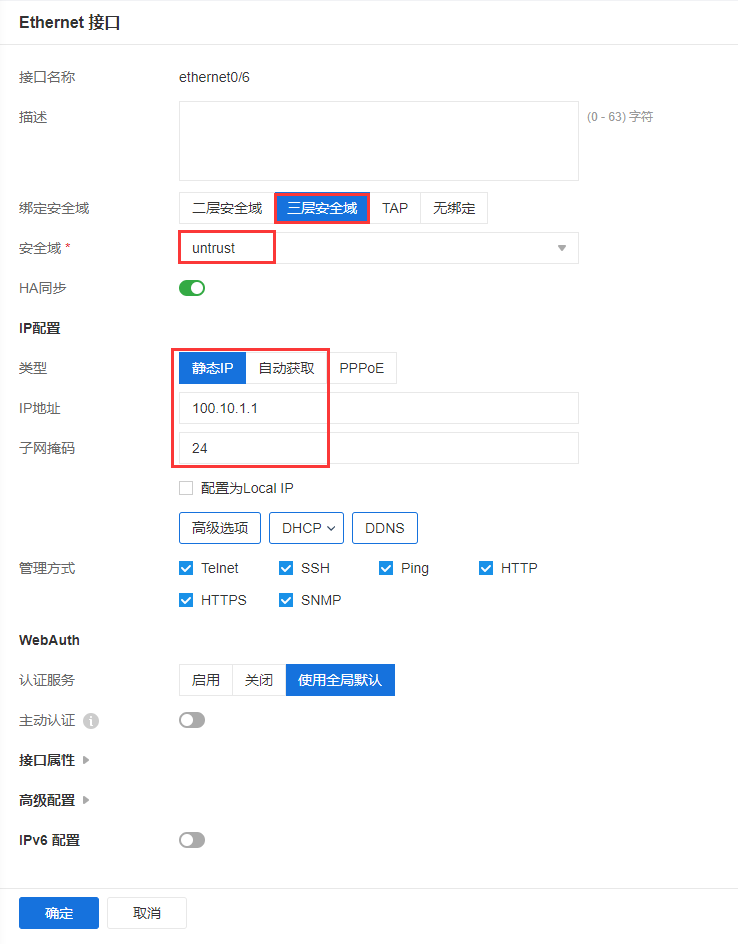

图一：出接口（外网接口）配置

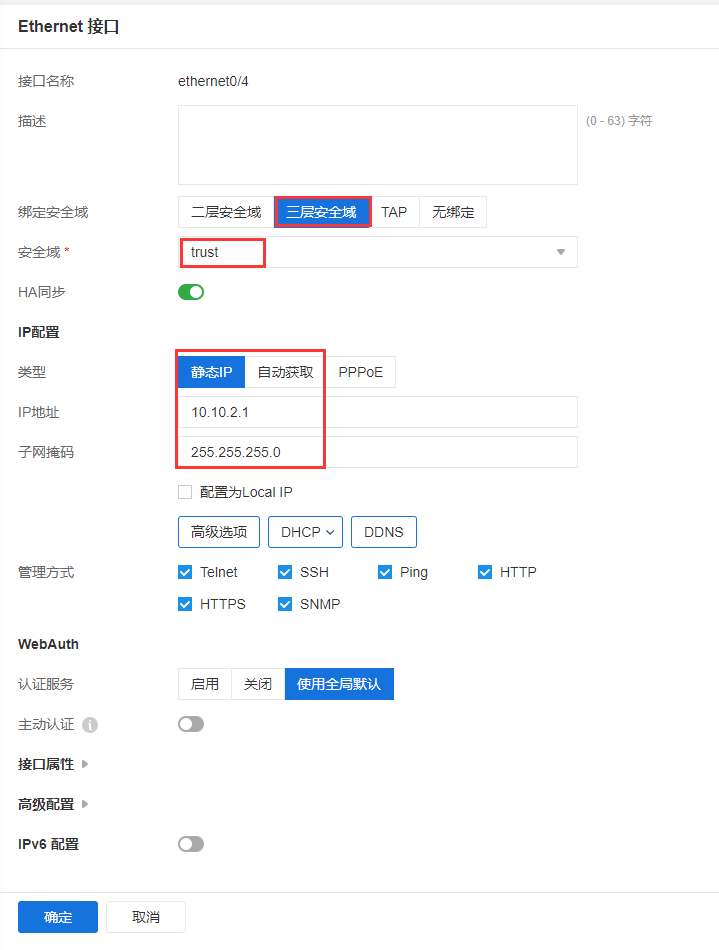

图二：入接口（内网接口）配置

2.4.2 路由配置

• 在网络--路由--目的路由中新建默认（缺省）路由：

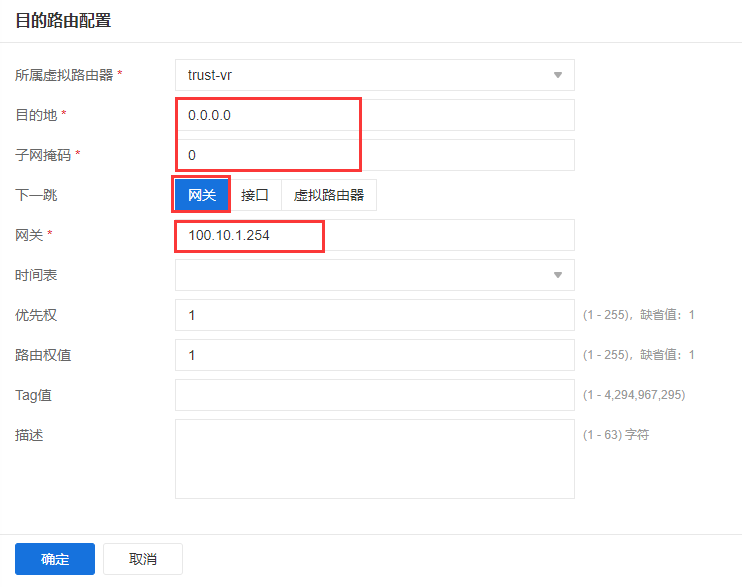

图三：默认路由配置

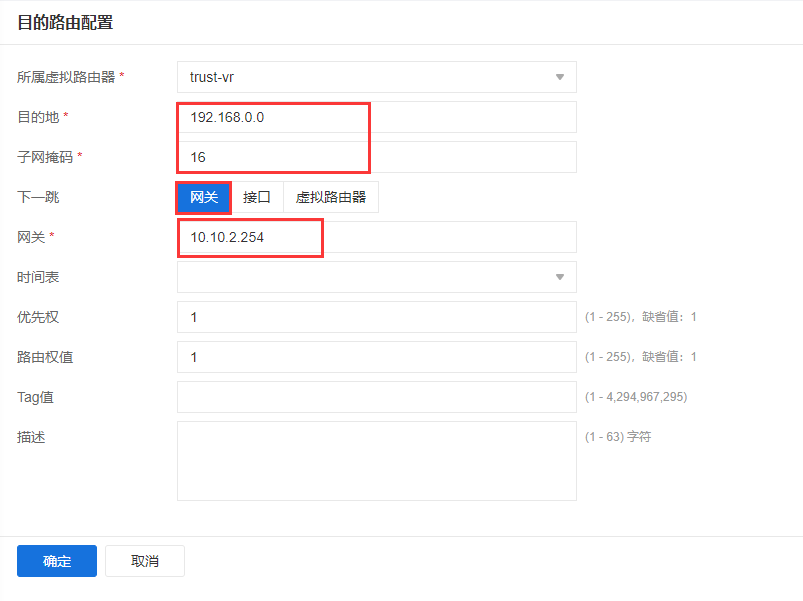

图四：回指路由配置（1）

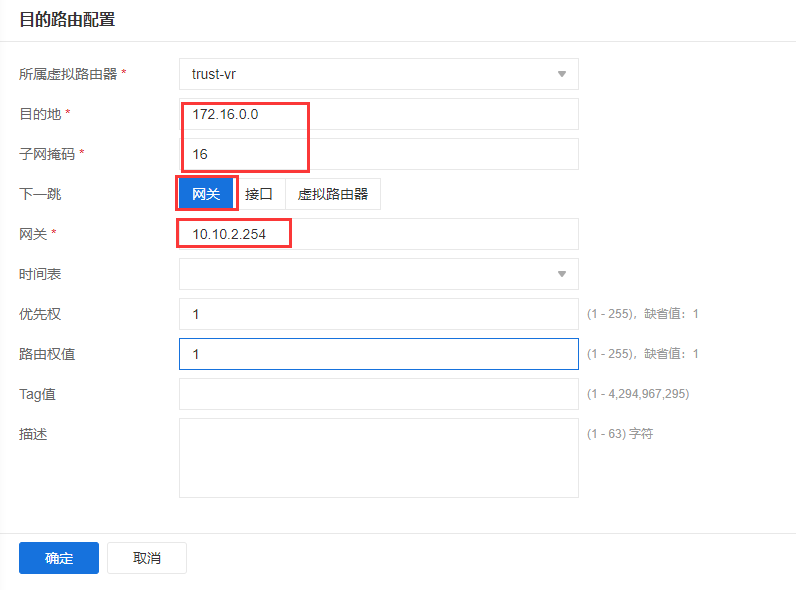

图五：回指路由配置（2）

2.4.3 源 NAT 配置

• 策略--NAT--源 NAT 中新建源 NAT ，使内网 PC 的 IP 地址转换为公网出接口 IP 上网：

图六：源NAT配置

2.4.4 安全策略

• 策略--安全策略中新建安全策略放行内网访问外网流量：

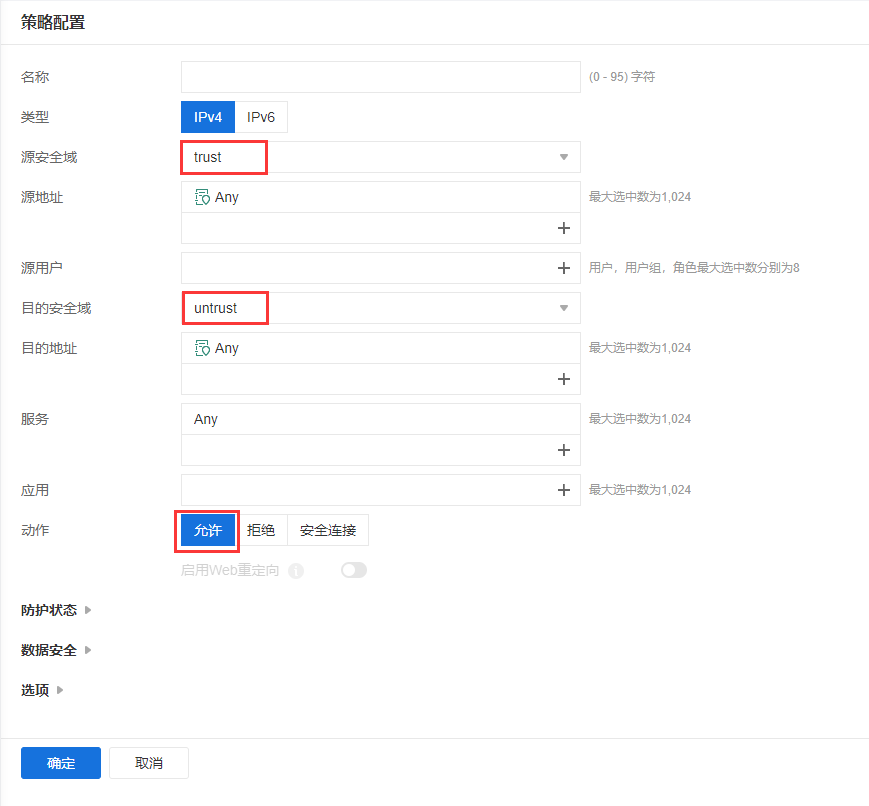

图七：安全策略配置

3. 补充说明

• 命令行界面配置请参考案例《防火墙基础上网配置_CLI》。
