Android 9.0 显示系统导航栏（左/右/底部）

Android 9.0 显示系统导航栏（左/右/底部）

显示系统导航栏 一般有：HOME  BACK  最近应用列表 等组成。

先看下效果图：

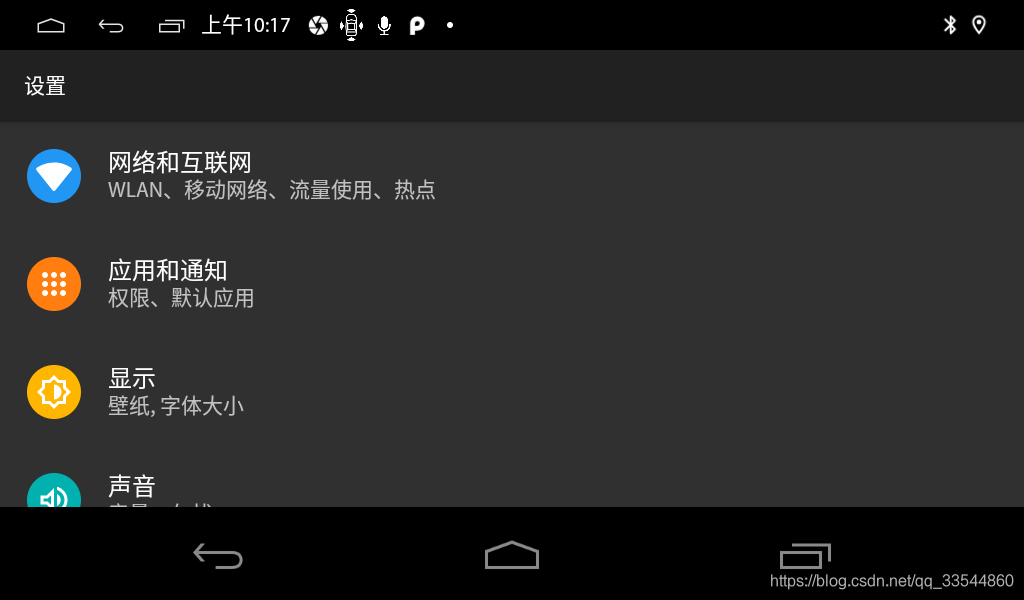

显示在底部(最常见的做法)：

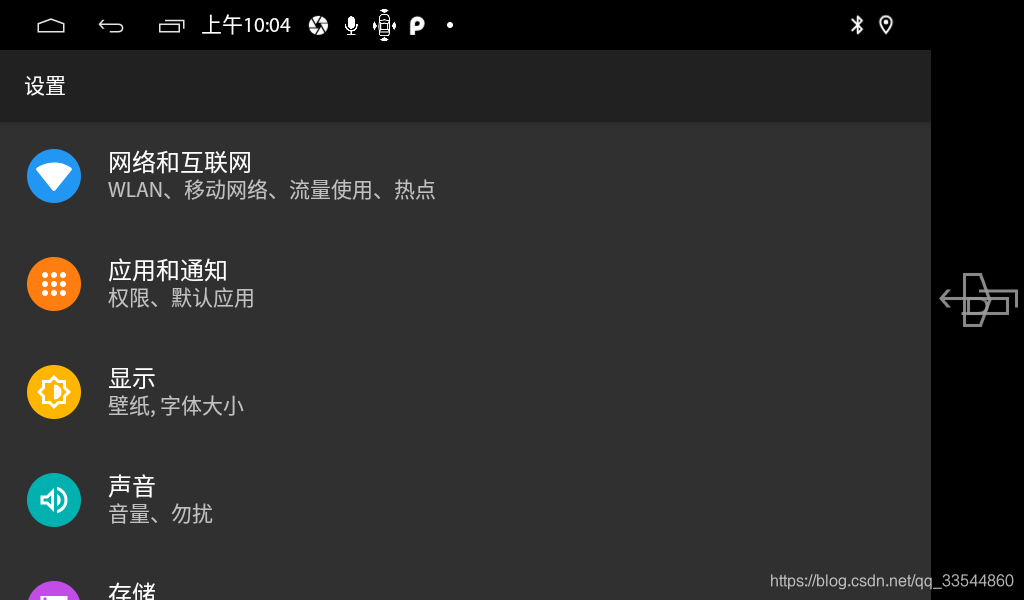

显示在右边（平板）：

（请忽略导航栏上的按钮重叠在一起的问题：该部分需要到SystemUI中修改，这里不做说明）

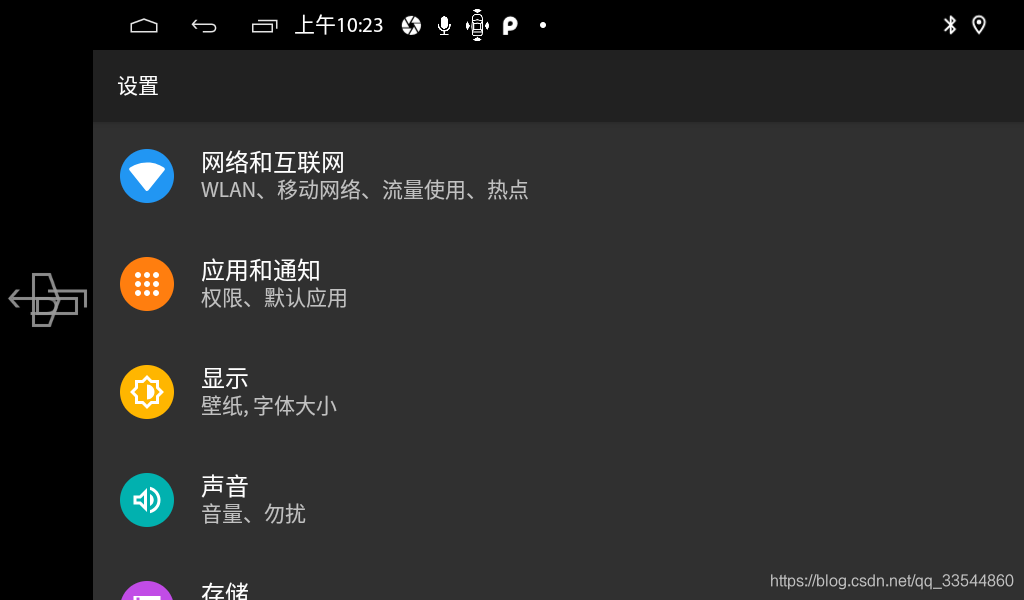

显示在左边（车机等物联网设备）：

实现导航栏显示的位置：
1.需要修改配置文件
2.修改导航栏的大小（横-高/竖-宽）
源码路径：
/android9.0/frameworks/base/core/res/res/values中的：

1.config.xml
<!-- Whether a software navigation bar should be shown. NOTE: in the future this may be

         autodetected from the Configuration. -->

<bool name="config_showNavigationBar">true</bool>

2.dimens.xml
<!-- Height of the bottom navigation / system bar. -->

<dimen name="navigation_bar_height">93px</dimen>

<!-- Height of the bottom navigation bar in portrait; often the same as @dimen/navigation_bar_height -->

<dimen name="navigation_bar_height_landscape">93px</dimen>

<!-- Width of the navigation bar when it is placed vertically on the screen -->

<dimen name="navigation_bar_width">93px</dimen>

<!-- Height of the bottom navigation / system bar in car mode. -->

<dimen name="navigation_bar_height_car_mode">93px</dimen>

<!-- Height of the bottom navigation bar in portrait; often the same as

         @dimen/navigation_bar_height_car_mode -->

<dimen name="navigation_bar_height_landscape_car_mode">93px</dimen>

<!-- Width of the navigation bar when it is placed vertically on the screen in car mode -->

<dimen name="navigation_bar_width_car_mode">93px</dimen>



导航栏区域是由PhoneWindowManager来处理的。
源码路径：
/android9.0/frameworks/base/services/core/java/com/android/server/policy/PhoneWindowManager.java

由以下3个变量来处理（是否显示和显示的位置）
boolean mHasNavigationBar = false;

boolean mNavigationBarCanMove = false; // can the navigation bar ever move to the side?

@NavigationBarPosition

int mNavigationBarPosition = NAV_BAR_BOTTOM;

因此我们只需要修改这些属性就可以达到目的。

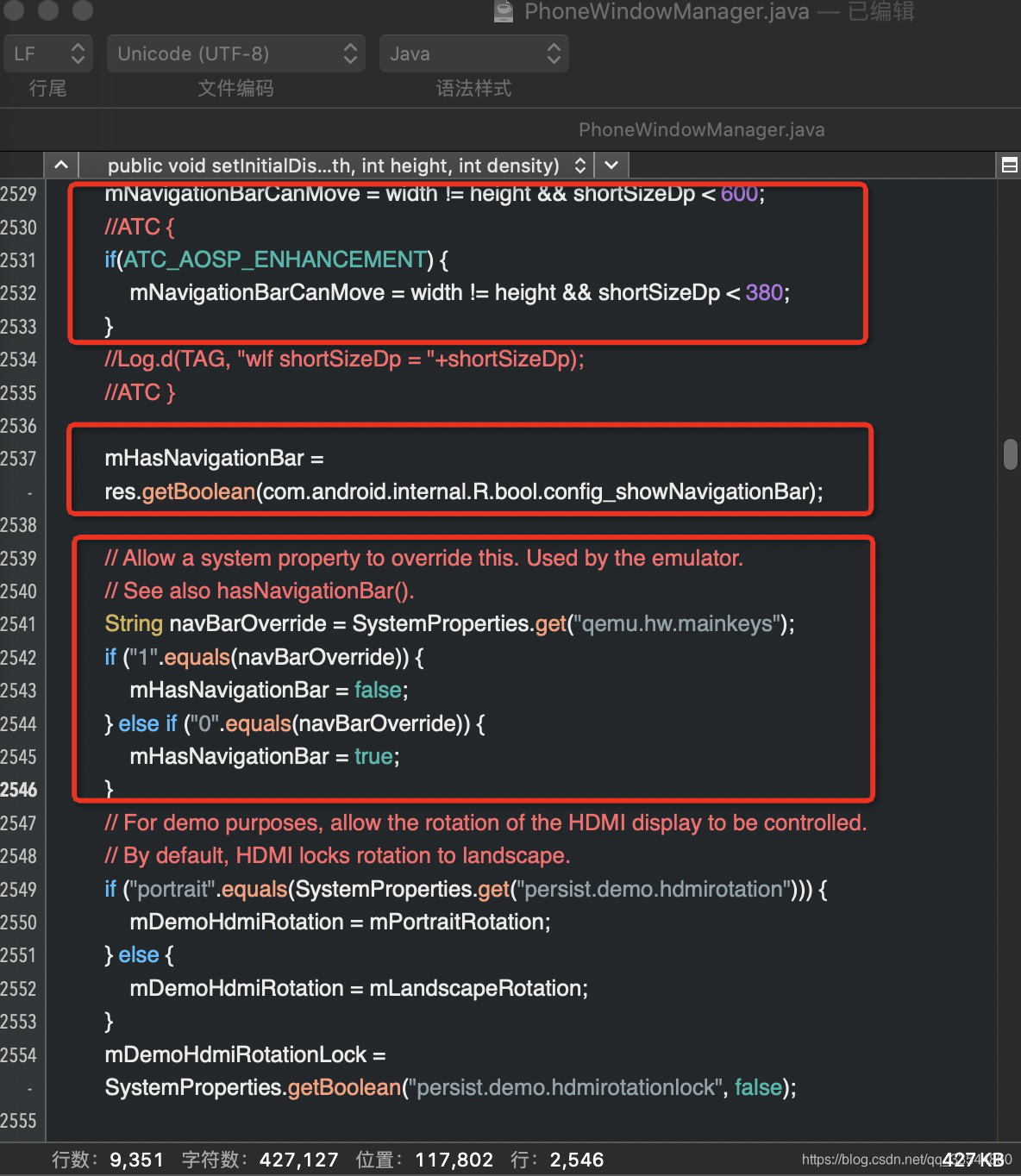

第一部分：两个布尔值的赋值决定是否显示（mHasNavigationBar）/已经是否允许显示在左右两边（mNavigationBarCanMove）

第二部分：决定显示的位置（底部/左/右）

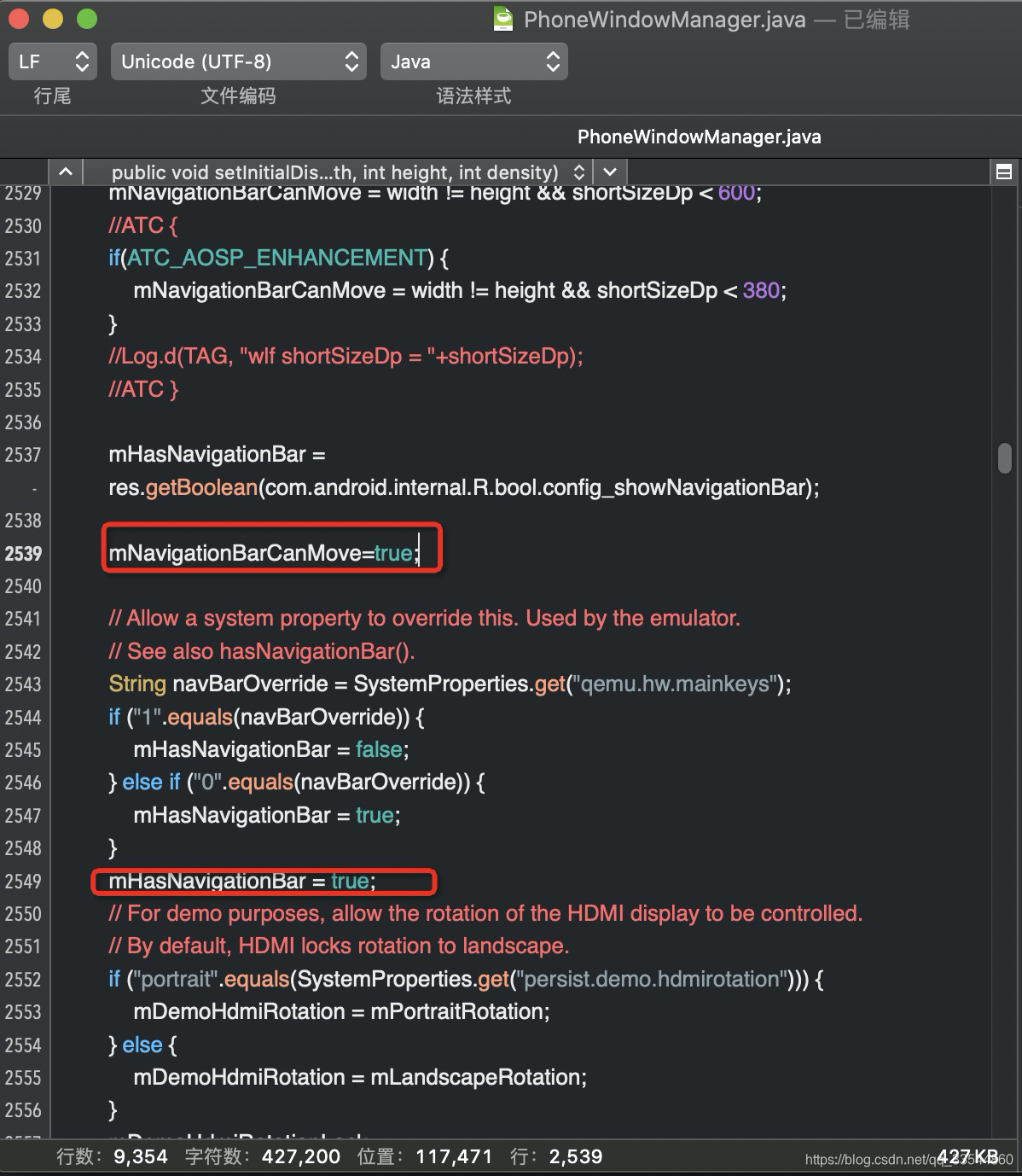

如下图中：强行打开导航栏

编译验证
终端输入如下指令：

source build/envsetup.sh

lunch ？平台

make framework-res

make services

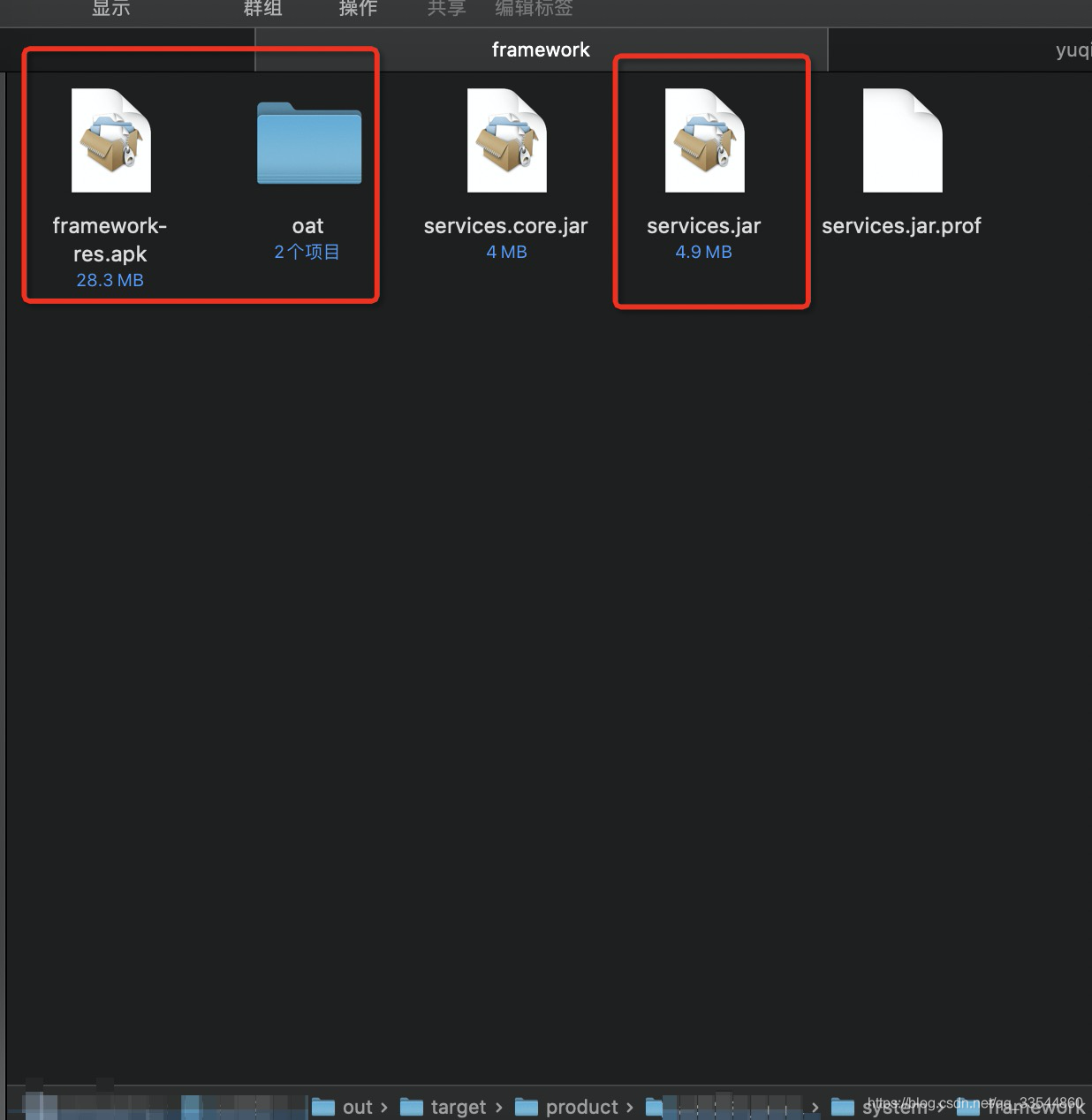

把编译生成的以下3个文件推到系统对应目录下：
framework-res.apk

services.jar

oat



打开终端输入如下指令：

MacBook-Pro ~ % adb root;adb remount;adb push /xxx/out/target/product/xxxx/system/framework/framework-res.apk /xxx/out/target/product/xxxx/system/framework/oat /xxx/out/target/product/xxxx/system/framework/services.jar  /system/framework



adbd is already running as root

remount succeeded

/xxx/out/target/product/xxxx/system/framework/framework-res.apk: 1 file pushed, 0 skipped. 5.9 MB/s (28286283 bytes in 4.581s)

/xxx/out/target/product/xxxx/system/framework/oat/: 13 files pushed, 0 skipped. 5.6 MB/s (53523092 bytes in 9.143s)

/xxx/out/target/product/xxxx/system/framework/services.core.jar: 1 file pushed, 0 skipped. 9.2 MB/s (4019568 bytes in 0.419s)

15 files pushed, 0 skipped. 5.6 MB/s (85828943 bytes in 14.571s)



MacBook-Pro ~ % adb reboot
