【android bluetooth 协议分析 06】【l2cap详解 2】【通俗易懂l2cap是什么】

笨叔在最开始学习 l2cap 时，发现l2cap 里面的内容真的有点晦涩难懂，让人痛不欲生，抓耳挠腮，“如坐针毡 如芒刺背 如鲠在喉” 。

本期开始就一起跟着笨叔开始戏耍l2cap，一起战胜恐惧。

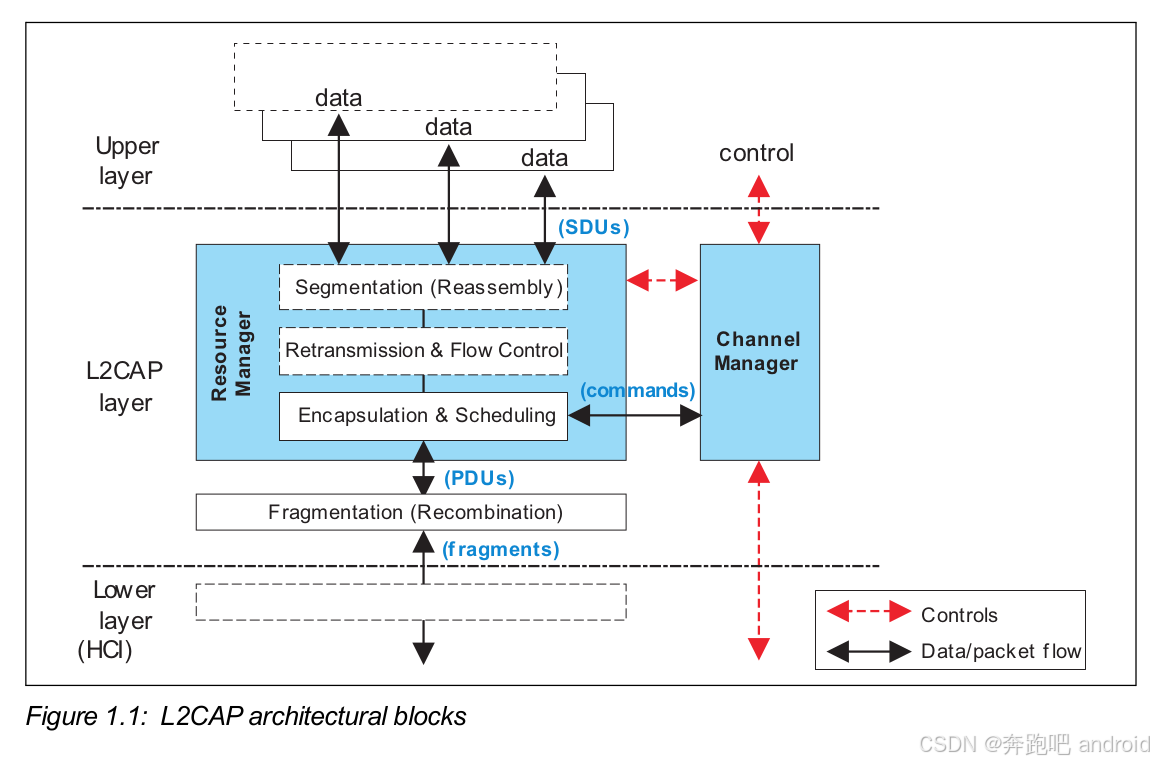

L2CAP (Logical Link Control and Adaptation Protocol) 是蓝牙协议栈中的关键层，位于基带层之上，为上层协议提供数据封装和服务。主要功能包括：

1. 协议多路复用：允许多个高层协议共享底层链路

2. 分段和重组：处理大于基带包大小的数据包

3. 服务质量(QoS)管理：支持不同应用的质量需求

4. 错误控制和流控制：基本版本提供简单错误检测

我们可以将 l2cap 比喻为 一家 快递分拣中心。

一、L2CAP协议的角色：蓝牙的"快递分拣中心"

想象你开了一家网购平台，L2CAP就像你仓库里的智能分拣系统：

1. 多快递公司对接：能同时处理顺丰、京东、邮政（相当于RFCOMM、SDP等不同协议）

2. 包裹拆分/合并：大件物品自动拆箱（数据分段），小件合并装箱（数据重组）

3. 优先级处理：VIP客户的包裹优先发货（服务质量QoS）

---

二、核心功能解析

1. 协议多路复用 → 快递柜分格

• 每个快递公司有专属格口（CID信道ID）

• 例如：顺丰用1号格口（RFCOMM用CID 0x0040），京东用2号格口（SDP用CID 0x0001）

2. 分段重组 → 包裹标准化

// 发送大文件时（比如电影）
if(数据 > MTU){       // MTU=最大运输单元（卡车容量）
   拆分成多个小包裹;   // 分段
}
// 接收时重新拼装

3. 流控制 → 仓库库存管理

• 经典蓝牙：类似"确认收货"机制（每发一包等确认）

• BLE蓝牙：信用卡模式（对方先给"信用额度"，用完要等还款）

---

三、工作模式对比

模式	生活比喻	适用场景
基本模式	现金交易（一手交钱一手交货）	SDP查询等简单操作
重传模式	货到付款（可拒收重发）	RFCOMM串口数据传输
流控制模式	月结账户（有信用额度）	BLE低功耗设备

---

四、CID（Channel ID）分配规则详解

1. CID 的作用

CID（Channel ID）是蓝牙 L2CAP 层的逻辑通道标识符，用于区分同一设备上的不同数据流（类似网络中的端口号）。它的核心特点是：

• 动态分配：每次连接可以分配不同的 CID。

• 本地唯一：仅对当前连接的设备有效。

---

2. CID 的命名空间（Name Space）

蓝牙规范根据链路类型（ACL-U、LE-U 等）定义了 CID 的取值范围：

(1) ACL-U 逻辑链路（经典蓝牙）

CID 范围	用途
0x0000	空标识（禁止使用）
0x0001	L2CAP 信令信道（用于连接管理、配置等控制消息）
0x0002	无连接信道（用于广播或组播数据）
0x0003	历史遗留（已废弃）
0x0007	BR/EDR 安全管理器（用于传统蓝牙的安全协议）
0x0040 - 0xFFFF	动态分配（用于普通数据传输，如 RFCOMM、A2DP 等）
其他值	保留未来使用

关键点：

• 0x0001 是固定的信令通道（类似 TCP/IP 的 80 端口）。

• 0x0040 以上可自由分配（类似动态端口号）。

---

(2) LE-U 逻辑链路（低功耗蓝牙 BLE）

CID 范围	用途
0x0000	空标识（禁止使用）
0x0002	无连接信道（用于 BLE 广播数据）
其他值	保留未来使用

关键点：

• BLE 的 CID 分配更简单，主要依赖 ATT 协议的 Handle 来区分服务。

---

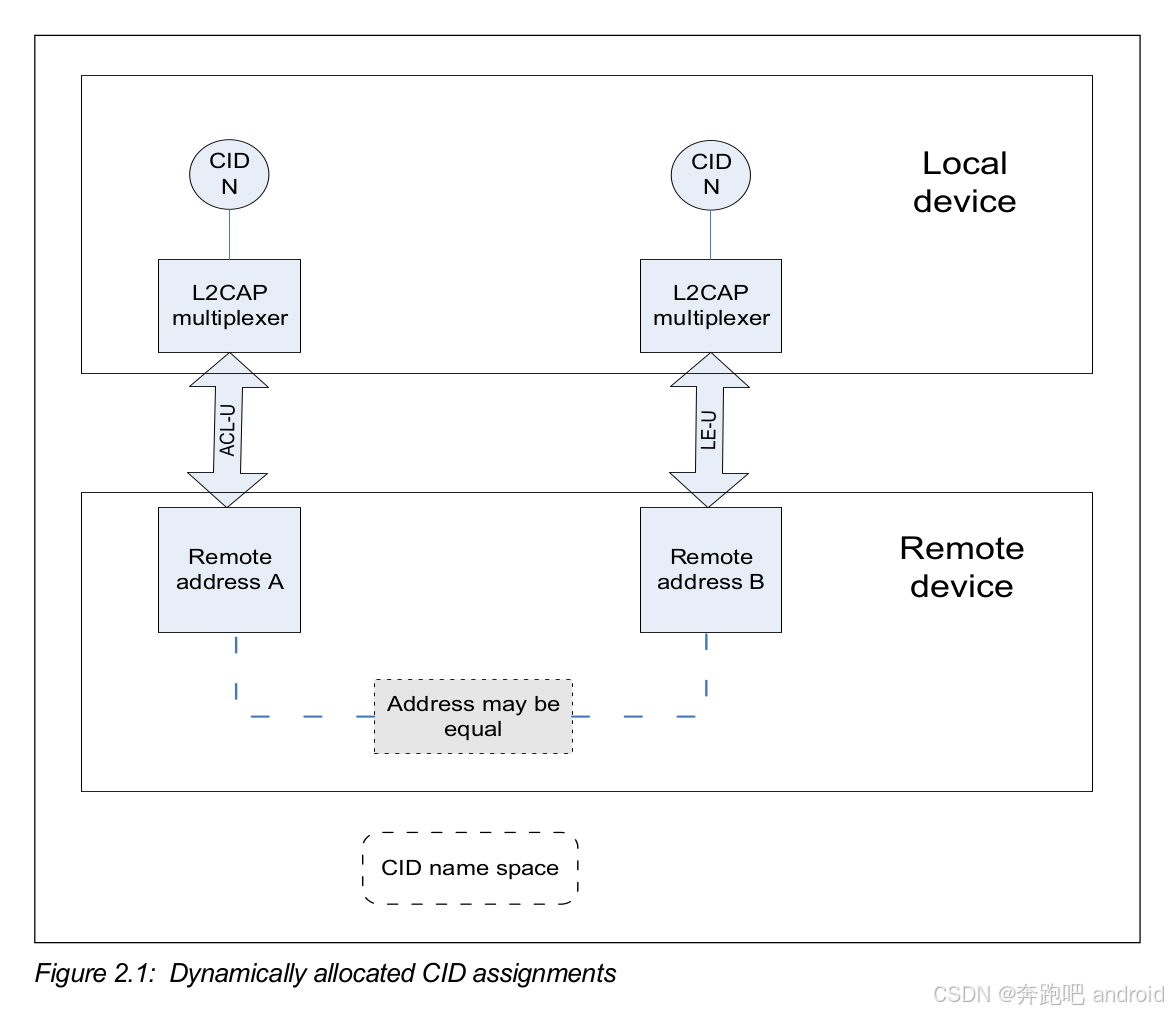

3. CID 的动态分配机制

• 分配方式：

  • 通过 L2CAP 配置协议（Section 7.1）协商。

  • 或通过基于信用的连接机制（Section 4.25）分配。

• 唯一性保证：

  • 即使多个远端设备使用相同的 CID 值（如 0x0040），本地设备也能通过逻辑链路区分它们。

  • 例如：

    • 手机同时连接耳机（CID=0x0040）和手环（CID=0x0040），但数据不会混淆，因为链路不同。

---

4. 实际应用示例

场景：手机同时连接蓝牙耳机和智能手表。

1. 耳机连接：

   • 分配 CID=0x0040 传输音频（A2DP）。

   • 分配 CID=0x0041 传输控制信号（AVRCP）。

2. 手表连接：

   • 分配 CID=0x0040 传输心率数据（GATT）。

   • 尽管 CID 值相同，但因链路独立，数据不会冲突。

---

5. 与 PSM 的关系

• PSM 决定服务类型（如 0x0011 代表 A2DP），而 CID 是实际数据传输的通道。

• 连接流程：

  1. 设备通过 PSM 找到服务（如 PSM=0x0011 请求音频服务）。

  2. 协商分配 CID（如 CID=0x0040）用于传输数据。

---

总结

• CID 是逻辑通道的“门牌号”，动态分配且链路内唯一。

• 经典蓝牙（ACL-U）：

  • 固定 CID（如 0x0001 信令） + 动态 CID（0x0040-0xFFFF）。

• 低功耗蓝牙（LE-U）：

  • 主要用 0x0002 和无连接信道，依赖 ATT 协议区分服务。

• 多设备共存：
  即使 CID 值相同，不同链路的通道也不会冲突。

五、 SCID DCID PSM 的区别（快递物流系统类比版）

为了更直观地理解这三个概念的区别，我们可以用一个快递物流系统来比喻蓝牙通信：

概念	蓝牙术语	快递物流比喻	作用	特点
PSM	Protocol/Service Multiplexer	快递公司编号（如顺丰、京东）	标识服务类型（比如文件传输、音频流）	- 全局统一编号 - 类似“快递公司营业执照” - 例如： - 0x0001（SDP服务） - 0x0003（RFCOMM） - 0x0011（A2DP音频）
SCID	Source Channel ID	寄件人专用快递柜编号	标识发送方的数据通道	- 由本地设备分配 - 每次连接可能不同 - 类似“你的专属寄件柜号”
DCID	Destination Channel ID	收件人专用快递柜编号	标识接收方的数据通道	- 由对端设备分配 - 每次连接可能不同 - 类似“对方的专属收件柜号”

---

详细解释

1. PSM（Protocol/Service Multiplexer）

• 作用：决定使用哪种服务（类似选择快递公司）。

• 特点：

  • 全局标准化（比如 0x0001 代表 SDP 服务发现，0x0003 代表 RFCOMM 串口通信）。

  • 在建立连接时使用，类似于“你要寄顺丰还是京东？”。

• 示例：

  • 手机连接耳机时，用 PSM=0x0011（A2DP 音频服务）。

  • 设备发现服务用 PSM=0x0001（SDP）。

---

2. SCID（Source Channel ID）

• 作用：标识发送方的数据通道（类似“你的快递柜编号”）。

• 特点：

  • 由本地设备动态分配（比如手机分配 SCID=0x0040 给音频流）。

  • 仅对当前连接有效（断开后可能重新分配）。

• 示例：

  • 手机发送音频数据时，使用 SCID=0x0040 标识自己的发送通道。

---

3. DCID（Destination Channel ID）

• 作用：标识接收方的数据通道（类似“对方的快递柜编号”）。

• 特点：

  • 由对端设备分配（比如耳机告诉手机：“用 DCID=0x0080 给我发数据”）。

  • 仅对当前连接有效。

• 示例：

  • 手机发送数据时，不仅要指定自己的 SCID，还要指定对方的 DCID，确保数据送到正确位置。

---

三者的关系（通信流程示例）

场景：手机（A）通过蓝牙发送音频数据给耳机（B）。

1. 建立连接：

   • 手机发送连接请求：PSM=0x0011（A2DP 音频服务）。

   • 耳机同意连接，并分配 DCID=0x0080（告诉手机：“发到这个柜子”）。

   • 手机分配 SCID=0x0040（表示“我用这个柜子发数据”）。

2. 数据传输：

   • 手机发送数据包：[SCID=0x0040, DCID=0x0080, 音频数据]。

   • 耳机收到后，知道数据来自 SCID=0x0040，并送到 DCID=0x0080 对应的处理模块。

3. 断开连接：

   • 连接关闭后，SCID 和 DCID 失效，下次连接可能分配新的 ID。

---

总结

概念	作用	分配方	生命周期	类比
PSM	决定使用哪种服务	蓝牙标准定义	长期有效	快递公司编号（顺丰、京东）
SCID	标识发送方的数据通道	本地设备分配	仅当前连接有效	寄件人专属快递柜
DCID	标识接收方的数据通道	对端设备分配	仅当前连接有效	收件人专属快递柜

简单记忆：

• PSM = 选择服务（选快递公司）。

• SCID = 你的发货柜号（本地动态分配）。

• DCID = 对方的收货柜号（对端动态分配）。

这样设计的好处是：

1. 灵活性：每次连接可以动态分配通道，避免冲突。

2. 多路复用：一台设备可以同时进行多个通信（比如同时传音频和文件）。

3. 标准化：PSM 确保不同厂商设备能正确识别服务类型。

六、上层协作案例

案例1：蓝牙耳机听歌

1. 手机与耳机"签订合同"（建立L2CAP连接）

2. 音乐数据被拆成多个"快递包裹"（分段）

3. 耳机实时签收并反馈（流控制）

案例2：查询设备服务（SDP）

1. 直接使用"公共快递柜"（固定CID 0x0001）

2. 快速存取小件物品（无需建立连接）

3. 即用即走（无连接开销）

---

七、数据格式 讲解

（1）SDU(service data unit)，从上层协议或应用传来的数据

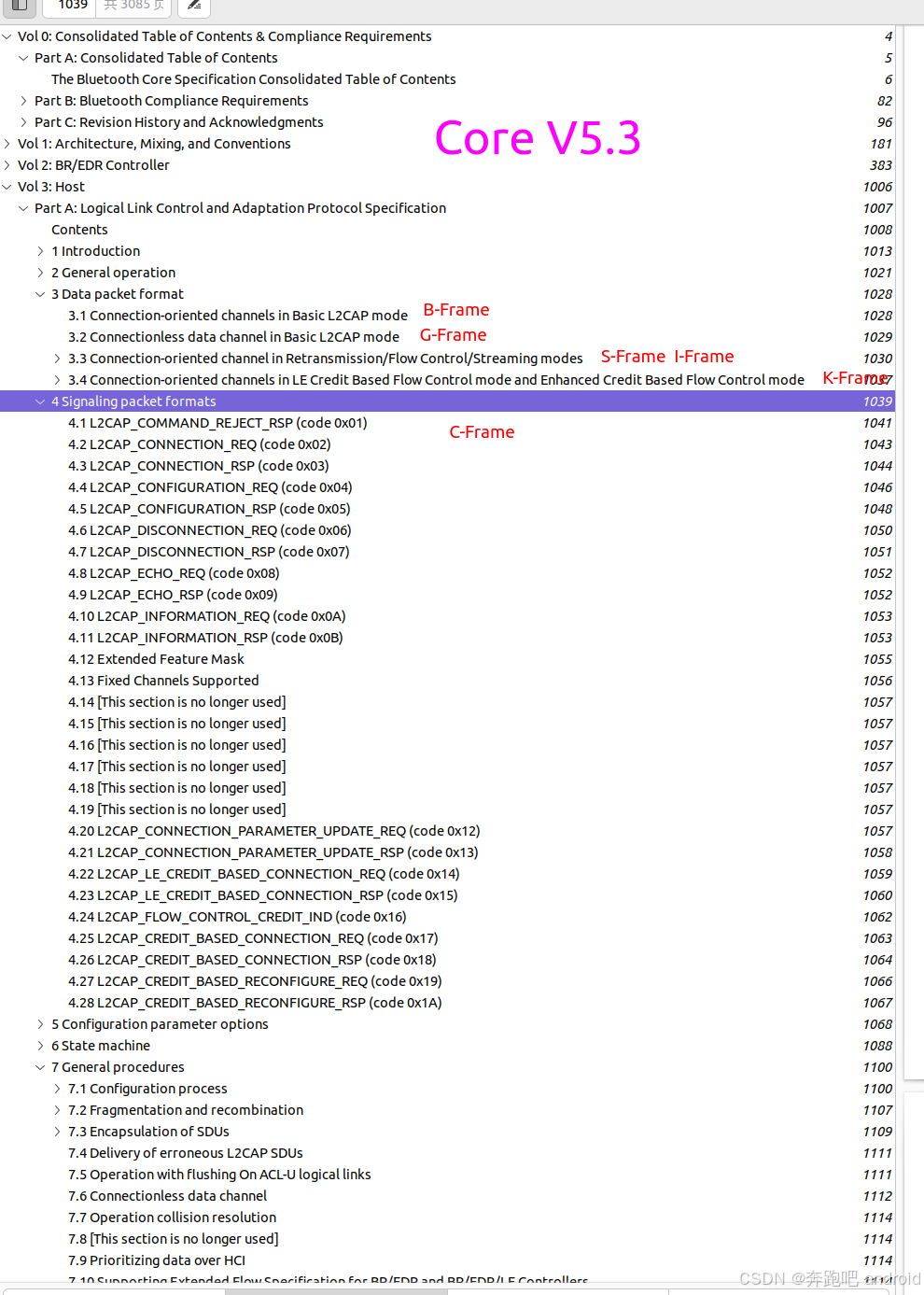

（2）PDU(protol data unit)，l2cap封装后的数据，PDU的类型有B-frame、I-frame、S-frame、C-frame、G-frame、K-frame

（3）MTU(maximum Transmission Unit)， SDU的最大长度（可以支持最大 64KB 的上层应用数据）

（4）MPS(Maximum PDU payload Size)，PDU负载的最大长度

（5）CID(channl identifier)，l2cap通道id

（6）MaxTransmit，重传模式和增强重传模式中的最大重传次数

SDU 和 PDU 的区别

1. SDU（Service Data Unit，服务数据单元）

• 定义：上层协议交给 L2CAP 的原始数据（比如 RFCOMM 想发送的串口数据、A2DP 的音频数据）。

• 特点：

  • 未经加工，就像你要寄的“原始商品”（比如一本书、一件衣服）。

  • 不包含 L2CAP 的协议头信息。

• 示例：

  • 蓝牙键盘发送的按键数据（如 按键A）。

  • 蓝牙耳机接收的音频数据（如 PCM 音频流）。

---

2. PDU（Protocol Data Unit，协议数据单元）

• 定义：L2CAP 实际发送的数据包（SDU + L2CAP 协议头）。

• 特点：

  • 经过封装，就像快递包裹（商品 + 快递单 + 包装盒）。

  • 包含 L2CAP 需要的控制信息（如 CID、长度等）。

• 示例：

  • 键盘数据 按键A → 封装成 L2CAP PDU：

[L2CAP头 | CID=0x0040 | 长度=1 | 数据=按键A]

---

关键区别

-	SDU（原始数据）	PDU（传输数据包）
内容	纯应用数据（如按键、音频）	SDU + L2CAP协议头
作用	上层协议交给 L2CAP 的数据	L2CAP 实际发送的数据包
类比	你要寄的商品（如一本书）	打包后的快递（书+快递单+盒子）

---

数据流动示例（蓝牙键盘发送按键）

1. 应用层：键盘检测到 按键A → 生成 SDU（0x41）。

2. L2CAP 层：

   • 添加 L2CAP 头（CID=键盘通道，长度=1）→ 生成 PDU：

     [CID=0x0040][长度=1][数据=0x41]


   • 发送 PDU 给对端设备。

3. 接收方：

   • 拆解 PDU → 提取 SDU（0x41）→ 交给上层协议处理。

---

为什么需要区分 SDU 和 PDU？

1. 分层设计：

   • 上层（如 RFCOMM）只关心数据内容（SDU）。

   • L2CAP 负责传输管理（封装成 PDU）。

2. 灵活性：

   • 同一 SDU 可用不同 PDU 格式（如基本模式 vs. 重传模式）。

3. 复用能力：

   • 多个 SDU 可合并成一个 PDU（如 BLE 分帧）。

---

总结

• SDU = 原始数据（你要寄的商品）。

• PDU = 传输数据包（商品+快递单+包装）。

• L2CAP 的作用：把 SDU 包装成 PDU，确保数据正确传输。

L2CAP帧(PDU)类型

我们可以把这些帧类型想象成不同功能的"快递包裹"：

---

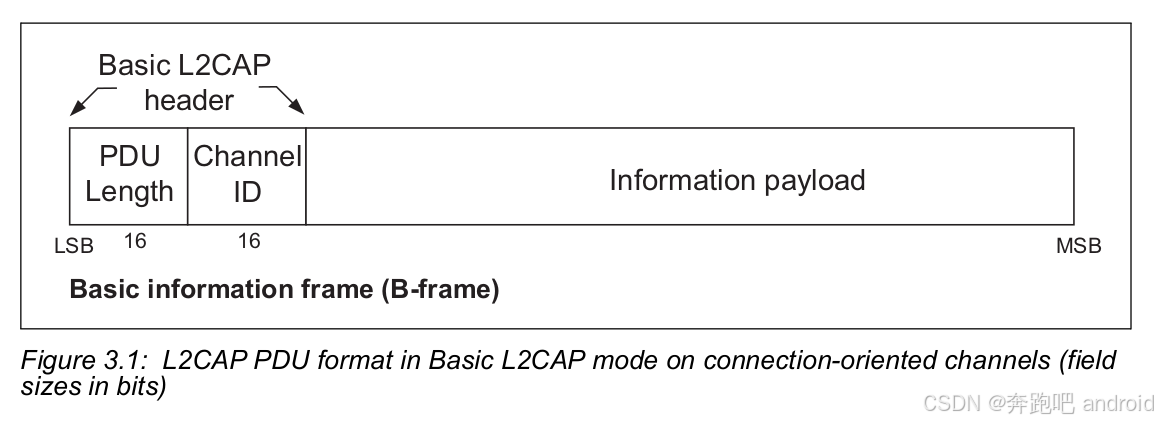

1. B-frame（基本帧） → 普通快递包裹

• 特点：最简单的包装形式，一包就是一个完整商品

• 场景：就像淘宝普通快递，一箱子装一个完整商品（完整SDU）

• 结构：

    [快递单（L2CAP头）] + [完整商品（SDU）]

2. I-frame（信息帧） → 分箱发货的大件

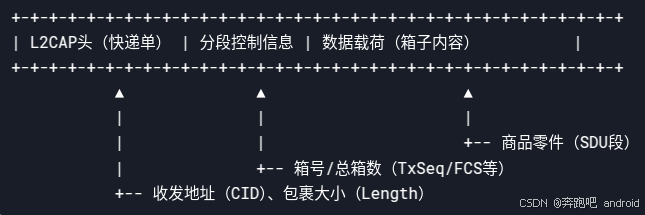

• 特点：大件物品拆分成多个箱子，每个箱子有装箱编号

• 场景：像买家具时的分箱发货（分段SDU），箱子上贴有"1/4、2/4"等标签

• 特殊能力：支持重传（丢箱可补发）、流控制（根据仓库容量发货）

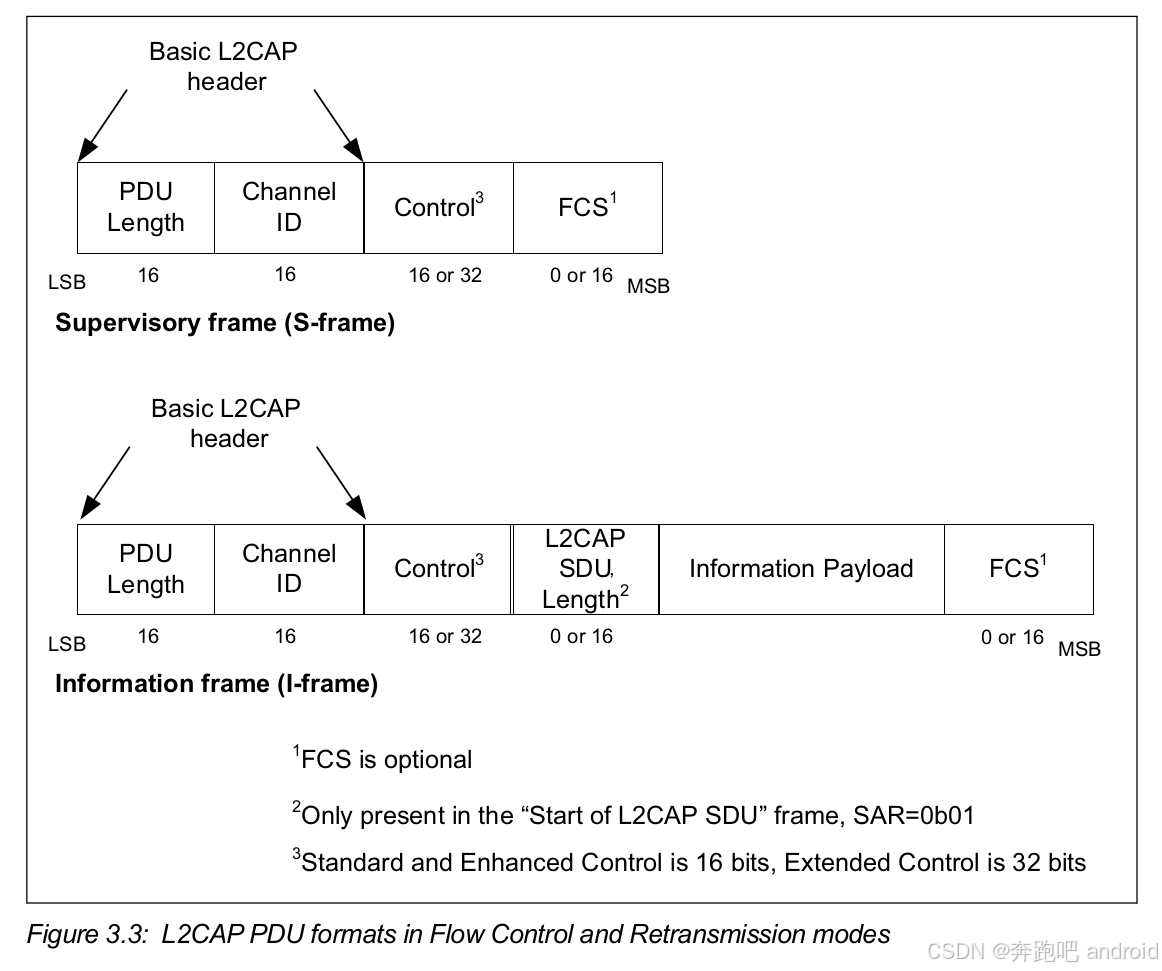

I-frame

3. S-frame（监控帧） → 物流确认单

• 特点：没有实物，只有物流信息

• 常见类型：

  • ACK签收单（确认收到货）

  • NACK拒收单（要求重发）

  • 仓库容量通知（流控信用值更新）

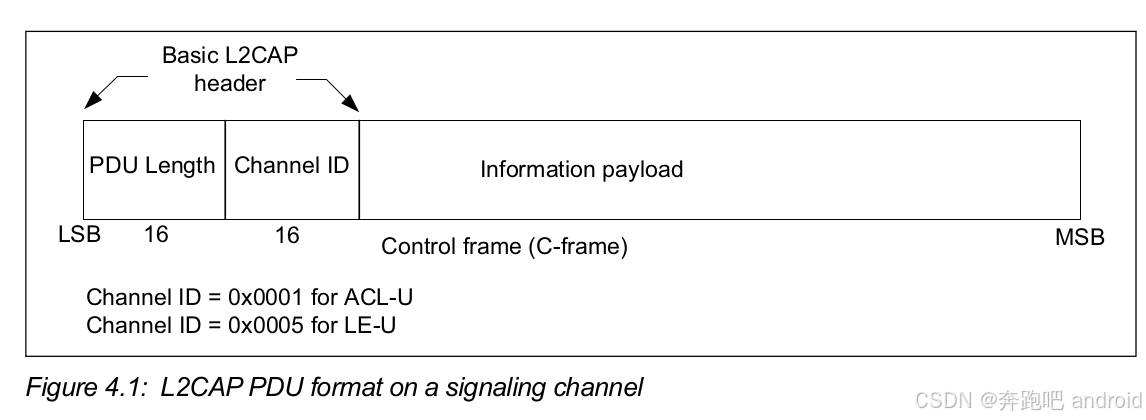

4. C-frame（控制帧） → 客服沟通信

• 专用通道：只用"客服热线"（CID 0x0001信令信道）

• 处理事项：

  • 建立/终止物流合同（连接请求/响应）

  • 修改运输条款（配置协商）

  • 投诉处理（错误通知）

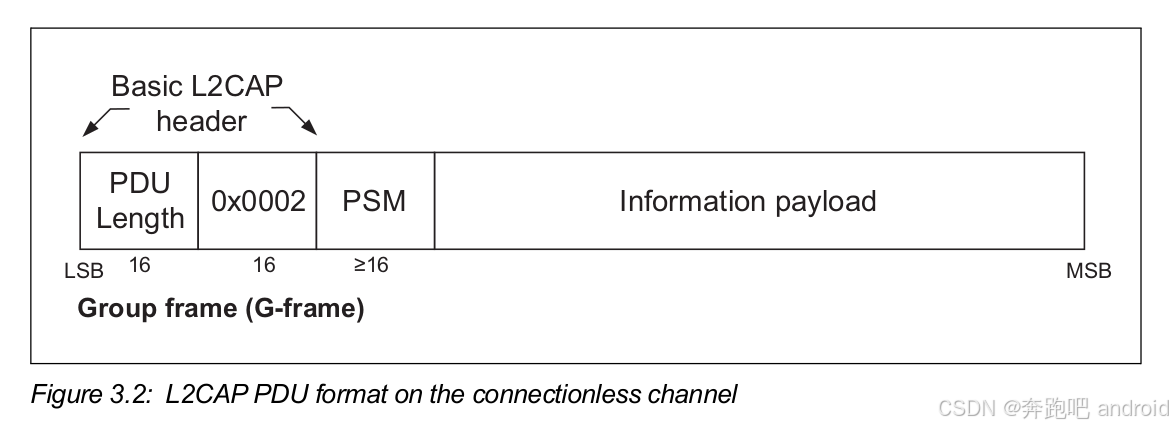

5. G-frame（组播帧） → 小区广播

• 特点：一个包裹，多个收件人

• 两种派送方式：

  • 广播模式：小区喇叭喊话（主动广播）

  • 组播模式：快递柜自取（无连接通信）

• 特殊标记：包裹上注明"物业通知"（PSM字段）

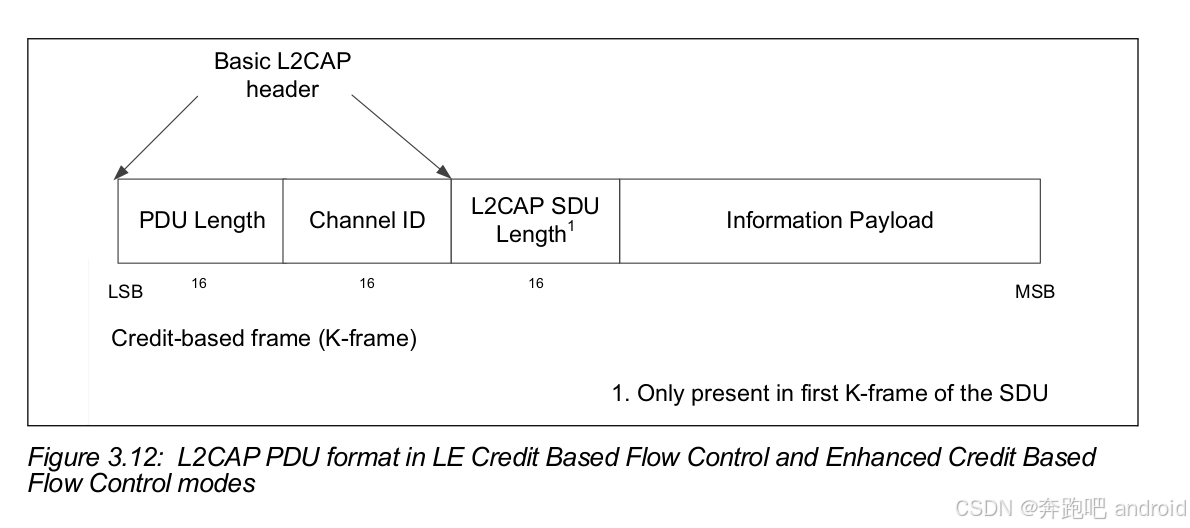

6. K-frame（信用帧） → 高级会员服务

• 创新点：先充值后消费（基于信用值的流控）

• 工作流程：

  1. 收件人先告知：“我有10个空货架”（发信用值）

  2. 发货方最多发10箱货

  3. 每签收1箱，空出1个货架（返还信用）

• 优势：避免仓库爆仓（缓冲区溢出）

---

各帧类型对比表

帧类型	类比	是否含数据	特有功能	典型应用场景
B-frame	普通快递	✔️	-	基本模式通信
I-frame	分箱发货	✔️	分段/重传/流控	文件传输
S-frame	物流通知单	✖️	ACK/NACK/流控	可靠传输
C-frame	客服工单	✖️	信令交换	连接建立/配置
G-frame	小区广播	✔️	组播/广播	服务发现
K-frame	信用制发货	✔️	LE Credit流控	BLE低功耗设备

---

为什么需要这么多帧类型？

就像物流系统需要：

• 普通包裹（B-frame）处理日常小件

• 分箱大件（I-frame）处理大文件

• 物流通知（S-frame）确保妥投

• VIP服务（K-frame）优化资源利用

这种设计使L2CAP能灵活应对从键盘输入（小数据）到音频传输（大数据流）等各种需求。

八、为什么需要L2CAP？

1. 统一接口：不同蓝牙设备就像不同快递公司，L2CAP提供统一对接窗口

2. 效率提升：大文件自动拆分（避免卡车空载）

3. 错峰处理：优先传输音频数据（VIP客户插队）

---

九、开发者注意事项

1. MTU设置：就像选择卡车尺寸，太大会导致某些小路（设备）无法通行

2. 信道选择：

   • 固定信道（如SDP）→ 公共储物柜

   • 动态信道（如RFCOMM）→ 临时租用仓库

3. 模式选择：

   • 音频传输用流控制（保证实时性）

   • 文件传输用重传模式（保证可靠性）

总结

通过这个比喻，可以理解L2CAP就像蓝牙世界的物流中枢，默默协调着各种数据的收发工作。
