【android bluetooth 案例分析 01】【HiCar 详解 3】【hicar时如何交换Wifi参数的】

1. HiCar 如何交换 Wi-Fi Direct 连接参数？

在 HiCar 的连接流程中，蓝牙仅用于控制信道（Command Channel），实际的数据传输主要依赖 Wi-Fi Direct。为了完成 Wi-Fi Direct 连接，车机和手机需要交换以下关键信息：

• Wi-Fi Direct 设备名称

• SSID（Wi-Fi Direct 网络名称）

• 密码（P2P Group 密码）

• Wi-Fi 频道（Channel）

• IP 地址分配方式

这些参数必须先在 蓝牙 RFCOMM 信道上交换，然后才能让 Wi-Fi Direct 进行真正的数据传输。

---

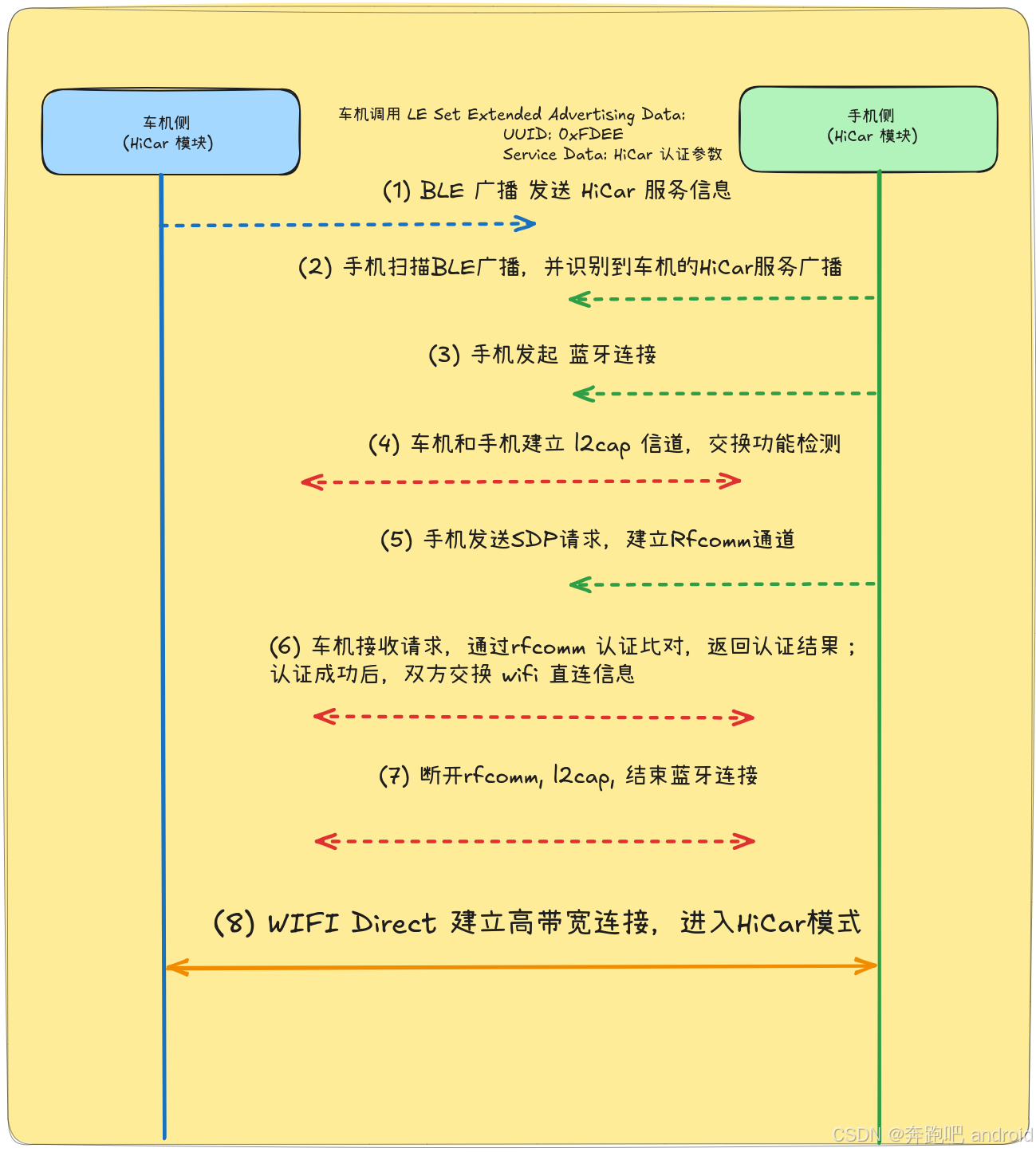

2. 交换 Wi-Fi 连接参数的详细流程

整个流程通常如下：

(1) 车机与手机通过 BLE 发现并建立基础蓝牙连接

• 车机通过 BLE 广播 发送 HiCar 服务数据。

• 手机扫描到车机后，尝试连接 BR/EDR 蓝牙。

• 手机使用 SDP（Service Discovery Protocol） 发现车机上的 HiCar 服务端口。

• 手机通过 RFCOMM 连接到车机上的 HiCar 认证服务。

(2) 手机与车机通过 RFCOMM 进行 HiCar 认证

• 车机发送 HiCar 认证请求，要求手机进行身份验证。

• 手机返回 HiCar 认证数据，例如设备唯一标识、加密信息等。

• 车机验证认证数据后，确认连接。

(3) 车机通过 RFCOMM 发送 Wi-Fi Direct 连接参数

• 车机会向手机发送 Wi-Fi Direct 连接参数，包括：

  • SSID（Wi-Fi 网络名称）

  • 密码（WPA2 密钥）

  • Wi-Fi 频道

  • 是否作为 Group Owner（P2P GO）

• 手机解析这些参数，并使用 Wi-Fi Direct 连接到车机。

(4) 手机使用 Wi-Fi Direct 连接到车机

• 手机根据车机提供的 Wi-Fi 信息，主动连接 到车机的 Wi-Fi Direct 热点。

• 车机分配 IP 地址，建立 TCP 连接。

(5) HiCar 切换到 Wi-Fi Direct 进行数据传输

• 蓝牙仅用于控制命令，后续所有数据通信（如视频、音频、控制指令）都通过 Wi-Fi Direct 进行高速传输。

---

3. 为什么 Wi-Fi 参数要通过 RFCOMM 传输？

HiCar 选择在 RFCOMM 信道 上传输 Wi-Fi 连接参数，主要有以下几个原因：

(1) BLE 广播不适合大数据传输

• BLE 广播的数据长度受限（31 字节 / 255 字节扩展），不适合传输复杂的 Wi-Fi 连接参数。

• BLE 主要用于设备发现，不适合传输安全敏感数据。

(2) RFCOMM 是面向流的可靠传输

• RFCOMM 基于 L2CAP，提供可靠的、有序的数据传输，适合传输 Wi-Fi 连接参数等关键数据。

• 如果直接使用 L2CAP（不经过 RFCOMM），会需要额外的协议来保证可靠性，而 RFCOMM 天然支持。

(3) Wi-Fi 连接参数需要加密传输

• HiCar 认证过程中，手机和车机会进行 身份验证，并使用安全通道传输敏感数据。

• Wi-Fi Direct SSID 和密码 属于安全敏感信息，必须通过 加密的 RFCOMM 信道 传输，防止被第三方窃取。

(4) 兼容性

• RFCOMM 是经典蓝牙（BR/EDR）中最常用的串行通信协议，几乎所有蓝牙芯片都支持。

• 使用 RFCOMM 传输参数，可以兼容不同厂商的车机和手机，而无需依赖特殊的蓝牙功能。

---

4. 总结

阶段	技术	用途
设备发现	BLE 广播	车机向手机发送 HiCar 广播，提供服务信息
蓝牙连接	BR/EDR 蓝牙 + RFCOMM	手机连接车机的 RFCOMM 信道，进行认证
身份验证	RFCOMM	手机和车机交换身份验证信息
Wi-Fi 参数交换	RFCOMM	车机向手机发送 Wi-Fi Direct SSID、密码等信息
Wi-Fi 连接	Wi-Fi Direct	手机连接到车机的 Wi-Fi Direct 网络
数据传输	Wi-Fi Direct	传输 HiCar 画面、音频、控制指令等

核心结论

✅ Wi-Fi 连接参数确实是在 RFCOMM 信道中交换的，因为：

1. BLE 广播不能传输大数据，而 RFCOMM 可靠且支持加密。

2. RFCOMM 是 HiCar 认证通道的一部分，可以安全地交换 Wi-Fi 连接信息。

3. 这样可以避免传统蓝牙配对，提高连接速度，同时保证安全性。

所以，HiCar 采用蓝牙 RFCOMM 进行认证并交换 Wi-Fi Direct 连接参数，然后切换到 Wi-Fi Direct 进行数据传输，实现了无配对的高速连接体验。
