我们来详细分析 void l2c_rcv_acl_data(BT_HDR* p_msg) 函数的作用，它是 AOSP 中 L2CAP 层的一个关键入口函数，负责处理从 HCI 层收到的 ACL 数据包。这个函数非常核心，处理了从 HCI 到 L2CAP 再到具体通道的整个包接收逻辑。

1. l2c_rcv_acl_data

这个函数在 Bluetooth Stack 中的作用是：

接收来自 HCI 的 ACL 数据包 → 校验合法性 → 查找连接 → 根据 CID 转发到对应处理流程

// system/stack/l2cap/l2c_main.cc
void l2c_rcv_acl_data(BT_HDR* p_msg) {

  /*
  1. 解析基本头部信息（HCI）
	  1. 从 p_msg 中获取有效数据起始地址。
	  2. 从前两个字节解析出 HCI 句柄（handle）和包类型（pkt_type），句柄标识连接，pkt_type 表明是否是完整、起始、或继续包。
	  3. 此处的分包处理由 HCI 层已经完成，若发现是 continuation 类型，说明错误。
  */
  uint8_t* p = (uint8_t*)(p_msg + 1) + p_msg->offset;

  /* Extract the handle */
  uint16_t handle;
  STREAM_TO_UINT16(handle, p);
  uint8_t pkt_type = HCID_GET_EVENT(handle);
  handle = HCID_GET_HANDLE(handle);

  /* Since the HCI Transport is putting segmented packets back together, we */
  /* should never get a valid packet with the type set to "continuation"    */
  if (pkt_type == L2CAP_PKT_CONTINUE) {
    L2CAP_TRACE_WARNING("L2CAP - received packet continuation");
    osi_free(p_msg);
    return;
  }

  /*
  2. 验证 HCI 长度合法性
	  1. HCI 报文头部占 4 字节，后面紧跟 L2CAP 层数据。这里判断的是：
		  1. L2CAP 长度是否小于最小开销（4 字节）
		  2. hci_len 是否匹配实际消息长度（减去头部）
  */
  uint16_t hci_len;
  STREAM_TO_UINT16(hci_len, p);
  if (hci_len < L2CAP_PKT_OVERHEAD || hci_len != p_msg->len - 4) {
    /* Remote-declared packet size must match HCI_ACL size - ACL header (4) */
    L2CAP_TRACE_WARNING("L2CAP - got incorrect hci header");
    osi_free(p_msg);
    return;
  }

  /*
  3. 提取 L2CAP 长度与 Channel ID（CID）
	  1. l2cap_len：L2CAP 层报文长度（不含 L2CAP Header）
	  2. rcv_cid：L2CAP 通道标识符
  */
  uint16_t l2cap_len, rcv_cid;
  STREAM_TO_UINT16(l2cap_len, p);
  STREAM_TO_UINT16(rcv_cid, p);

  /*
  4. 查找对应的 LCB（连接控制块）
	  1. 如果没有找到对应连接（可能是连接还没建立），进入「暂存逻辑」。
	  2. 对 signaling CID 的 Info Request/Connection Request 类型可以暂存起来（常见于车机作为 A2DP Sink 时处理 Source 的主动连接）
  */
  /* Find the LCB based on the handle */
  tL2C_LCB* p_lcb = l2cu_find_lcb_by_handle(handle); // 根据 HCI handle 查询对应的 LCB（Link Control Block）。 LCB 是 L2CAP 用于管理一个 物理链路（HCI连接）的控制结构体，包含对端地址、连接状态、通道集合等信息。
  if (!p_lcb) { // 进入「暂存逻辑」
    /*
    这种情况很特殊，但在某些实际平台（比如 USB 蓝牙芯片）中可能会发生：
	    连接完成事件还没上报，L2CAP 却已经收到了 ACL 数据包。
	    这会造成一个「数据包先于连接初始化」的竞争问题。如果不处理会引发崩溃或数据丢失.
    */
    /* There is a slight possibility (specifically with USB) that we get an */
    /* L2CAP connection request before we get the HCI connection complete.  */
    /* So for these types of messages, hold them for up to 2 seconds.       */
    if (l2cap_len == 0) {// 接收到空包？直接丢弃
      L2CAP_TRACE_WARNING("received empty L2CAP packet");
      osi_free(p_msg);
      return;
    }
    uint8_t cmd_code;
    STREAM_TO_UINT8(cmd_code, p);// 提取命令类型字段, - 从 L2CAP Payload 中提取第一个字节 —— 这通常是 Signaling 命令的 Code（如 0x02 代表 Connection Request）。

    /*
	    判断是否可以“暂存”包
		    layer_specific == 0:表示未处理状态，非重发或其他标记
		    rcv_cid == L2CAP_SIGNALLING_CID:必须是信令通道
		    cmd_code == L2CAP_CMD_INFO_REQ 或 L2CAP_CMD_CONN_REQ:只允许两种请求被暂存

		换句话说：只有处于连接初始化阶段的控制命令才有资格被缓冲，其他一律丢弃。

    */
    if ((p_msg->layer_specific != 0) || (rcv_cid != L2CAP_SIGNALLING_CID) ||
        (cmd_code != L2CAP_CMD_INFO_REQ && cmd_code != L2CAP_CMD_CONN_REQ)) {
     // 高通厂商调试场景：放行 QCOM 特例
      bool qcom_debug_log = (handle == 3804 && ((rcv_cid & 0xff) == 0xff) &&
                             p_msg->layer_specific == 0);

      if (!qcom_debug_log) {
        // 如果满足 QCOM 特定调试条件，则不打印错误日志。
        // 这属于平台相关的“容错分支”，可能是为了避开一些调试用 ACL 包。
        L2CAP_TRACE_ERROR(
            "L2CAP - rcvd ACL for unknown handle:%d ls:%d cid:%d opcode:%d cur "
            "count:%d",
            handle, p_msg->layer_specific, rcv_cid, cmd_code,
            list_length(l2cb.rcv_pending_q));
      }

      osi_free(p_msg);
      return;
    }

    // 暂存数据包 + 启动定时器
    L2CAP_TRACE_WARNING(
        "L2CAP - holding ACL for unknown handle:%d ls:%d cid:%d opcode:%d cur "
        "count:%d",
        handle, p_msg->layer_specific, rcv_cid, cmd_code,
        list_length(l2cb.rcv_pending_q));
    p_msg->layer_specific = 2;// 将数据包标记为「等待重处理」（layer_specific = 2）。
    list_append(l2cb.rcv_pending_q, p_msg); // 添加进 l2cb.rcv_pending_q 队列。

    if (list_length(l2cb.rcv_pending_q) == 1) {
      alarm_set_on_mloop(l2cb.receive_hold_timer, BT_1SEC_TIMEOUT_MS,
                         l2c_receive_hold_timer_timeout, NULL); // 启动 1 秒定时器，用于后续重试（期望 HCI Connection Complete 在此期间到达）。  如果在定时器触发前收到了 Connection Completed，LCB 建立后会处理这些缓存包。
    }
    return;
  }

  /* Update the buffer header */
  p_msg->offset += 4;

  /* for BLE channel, always notify connection when ACL data received on the
   * link */
  /*
  5. 对 BLE 链路：触发连接通知
  */
  if (p_lcb && p_lcb->transport == BT_TRANSPORT_LE &&
      p_lcb->link_state != LST_DISCONNECTING) {
    /* only process fixed channel data as channel open indication when link is
     * not in disconnecting mode */
    l2cble_notify_le_connection(p_lcb->remote_bd_addr);
  }

  /*
  6. 查找 CCB（Channel Control Block）
	  1. 只有当是动态 CID（即 L2CAP_BASE_APPL_CID 以上）才使用 p_ccb。
  */
  /* Find the CCB for this CID */
  tL2C_CCB* p_ccb = NULL;
  if (rcv_cid >= L2CAP_BASE_APPL_CID) {
    p_ccb = l2cu_find_ccb_by_cid(p_lcb, rcv_cid);
    if (!p_ccb) {
      L2CAP_TRACE_WARNING("L2CAP - unknown CID: 0x%04x", rcv_cid);
      osi_free(p_msg);
      return;
    }
  }

  p_msg->len = hci_len - L2CAP_PKT_OVERHEAD;
  p_msg->offset += L2CAP_PKT_OVERHEAD;

  /*
  7. 验证 L2CAP 报文长度是否一致
  */
  if (l2cap_len != p_msg->len) {
    L2CAP_TRACE_WARNING("L2CAP - bad length in pkt. Exp: %d  Act: %d",
                        l2cap_len, p_msg->len);
    osi_free(p_msg);
    // 丢弃异常包
    return;
  }

  /*
  8. 不同类型的 CID 分发处理
  */
  /* Send the data through the channel state machine */
  if (rcv_cid == L2CAP_SIGNALLING_CID) { // Signaling CID（0x0001）
    process_l2cap_cmd(p_lcb, p, l2cap_len); // 进入状态机处理命令（如连接请求、配置请求等）
    osi_free(p_msg);
    return;
  }

  if (rcv_cid == L2CAP_CONNECTIONLESS_CID) {
    /* process_connectionless_data (p_lcb); */
    osi_free(p_msg);
    return;
  }

  if (rcv_cid == L2CAP_BLE_SIGNALLING_CID) { // BLE Signaling CID（0x0005）
    l2cble_process_sig_cmd(p_lcb, p, l2cap_len);
    osi_free(p_msg);
    return;
  }

  if ((rcv_cid >= L2CAP_FIRST_FIXED_CHNL) &&
      (rcv_cid <= L2CAP_LAST_FIXED_CHNL) &&
      (l2cb.fixed_reg[rcv_cid - L2CAP_FIRST_FIXED_CHNL].pL2CA_FixedData_Cb !=
       NULL)) {// 固定通道处理（如 ATT、SMP 等）
    /* only process fixed channel data when link is open or wait for data
     * indication */
    if (!p_lcb || p_lcb->link_state == LST_DISCONNECTING ||
        !l2cu_initialize_fixed_ccb(p_lcb, rcv_cid)) {
      osi_free(p_msg);
      return;
    }

    /* If no CCB for this channel, allocate one */
    p_ccb = p_lcb->p_fixed_ccbs[rcv_cid - L2CAP_FIRST_FIXED_CHNL];
    p_ccb->metrics.rx(p_msg->len);

    if (p_ccb->peer_cfg.fcr.mode != L2CAP_FCR_BASIC_MODE)
      l2c_fcr_proc_pdu(p_ccb, p_msg);
    else
      (*l2cb.fixed_reg[rcv_cid - L2CAP_FIRST_FIXED_CHNL].pL2CA_FixedData_Cb)(
          rcv_cid, p_lcb->remote_bd_addr, p_msg);
    return;
  }

  if (!p_ccb) {
    osi_free(p_msg);
    return;
  }

  if (p_lcb->transport == BT_TRANSPORT_LE) {// LE Credit-Based Channel（CID 动态分配）
    l2c_lcc_proc_pdu(p_ccb, p_msg);

     // 处理 credit 计数和补发机制
    /* The remote device has one less credit left */
    --p_ccb->remote_credit_count;

    /* If the credits left on the remote device are getting low, send some */
    if (p_ccb->remote_credit_count <= L2CA_LeCreditThreshold()) {
      uint16_t credits = L2CA_LeCreditDefault() - p_ccb->remote_credit_count;
      p_ccb->remote_credit_count = L2CA_LeCreditDefault();

      /* Return back credits */
      l2c_csm_execute(p_ccb, L2CEVT_L2CA_SEND_FLOW_CONTROL_CREDIT, &credits);
    }
  } else {
    /* Basic mode packets go straight to the state machine */
    // BR/EDR 动态通道（如 A2DP）
    if (p_ccb->peer_cfg.fcr.mode == L2CAP_FCR_BASIC_MODE)
      l2c_csm_execute(p_ccb, L2CEVT_L2CAP_DATA, p_msg);
    else {
      /* eRTM or streaming mode, so we need to validate states first */
      if ((p_ccb->chnl_state == CST_OPEN) || (p_ccb->chnl_state == CST_CONFIG))
        l2c_fcr_proc_pdu(p_ccb, p_msg);
      else
        osi_free(p_msg);
    }
  }
}

1. l2cble_process_sig_cmd

process_l2cap_cmd 的核心——解析 L2CAP 信令数据包中的多个命令，并触发对应的状态机处理流程:

  • 信令数据包的结构
  • 多命令解析机制
  • 命令处理的流程和入口函数
  • 如何调用状态机执行具体动作

1. L2CAP 信令数据包结构

在 L2CAP 的信令通道中（CID 为 0x0001），一个数据包中可以包含多个信令命令，每个命令的结构如下：

字段长度（字节）说明
Code1表示命令类型，比如 L2CAP_CMD_CONN_REQ 等
Identifier1用于区分多个命令实例
Length2表示后续数据部分的长度
DataN命令的具体参数，根据 Code 不同而不同
一个完整的 L2CAP 信令包的数据部分可能是多个这样的命令连续拼接。

举例：

# 车机接收到 pts 连接 avdtp 的连接请求
967	2025-04-22 15:37:30.346856	Vencer_f4:b1:83 (PTS-A2DP-B183)	22:22:96:de:b1:39 (leo 8295 chan)	L2CAP	17	Rcvd Connection Request (AVDTP, SCID: 0x0040)

Bluetooth L2CAP Protocol
    Length: 8
    CID: L2CAP Signaling Channel (0x0001)
    Command: Connection Request
        Command Code: Connection Request (0x02) // 1 个字节
        Command Identifier: 0x02 // 1 个字节
        Command Length: 4 // 两个字节
        PSM: AVDTP (0x0019)  // data 部分
        Source CID: Dynamically Allocated Channel (0x0040)
    [Disconnect in frame: 0]

2. process_l2cap_cmd


static void process_l2cap_cmd(tL2C_LCB* p_lcb, uint8_t* p, uint16_t pkt_len) {
  tL2C_CONN_INFO con_info;

  /* if l2cap command received in CID 1 on top of an LE link, ignore this
   * command */
  if (p_lcb->transport == BT_TRANSPORT_LE) {
    LOG_INFO("Dropping data on CID 1 for LE link");
    return;
  }

  /* Reject the packet if it exceeds the default Signalling Channel MTU */
  bool pkt_size_rej = false;
  if (pkt_len > L2CAP_DEFAULT_MTU) {
    /* Core Spec requires a single response to the first command found in a
     * multi-command L2cap packet.  If only responses in the packet, then it
     * will be ignored. Here we simply mark the bad packet and decide which cmd
     * ID to reject later */
    pkt_size_rej = true;
    LOG_WARN("Signaling pkt_len=%d exceeds MTU size %d", pkt_len,
             L2CAP_DEFAULT_MTU);
  }

  uint8_t* p_next_cmd = p;
  uint8_t* p_pkt_end = p + pkt_len;

  tL2CAP_CFG_INFO cfg_info;
  memset(&cfg_info, 0, sizeof(cfg_info));

  /* An L2CAP packet may contain multiple commands */
  // 一个 l2cap 包中可能包含多个 命令， 所以这里 需要 while 循环遍历每一个 cmd.
  /*
  想象你是一个邮局的接信柜台：
	1.每个 L2CAP 信令包就像一沓装在一个信封里的指令信。

	2.你每次拆开信封（调用 process_l2cap_cmd），要一封一封读信（while 循环）。

	3.每封信的信头告诉你是什么业务（连接请求、配置、断开等）。

	4. 你交给不同科室处理（switch-case 分发）。

	5. 每个科室根据信的内容，更新内部状态（状态机驱动）。
  */
  while (true) {
    /* Smallest command is 4 bytes */
    p = p_next_cmd;
    if (p > (p_pkt_end - 4)) break;

    uint8_t cmd_code, id;
    uint16_t cmd_len;
    STREAM_TO_UINT8(cmd_code, p);
    STREAM_TO_UINT8(id, p);
    STREAM_TO_UINT16(cmd_len, p);

    if (cmd_len > BT_SMALL_BUFFER_SIZE) {
      LOG_WARN("Command size %u exceeds limit %d", cmd_len,
               BT_SMALL_BUFFER_SIZE);
      l2cu_send_peer_cmd_reject(p_lcb, L2CAP_CMD_REJ_MTU_EXCEEDED, id, 0, 0);
      return;
    }

    /* Check command length does not exceed packet length */
    p_next_cmd = p + cmd_len;
    if (p_next_cmd > p_pkt_end) {
      LOG_WARN("cmd_len > pkt_len, pkt_len=%d, cmd_len=%d, code=%d", pkt_len,
               cmd_len, cmd_code);
      break;
    }

    LOG_DEBUG("cmd_code: %d, id:%d, cmd_len:%d", cmd_code, id, cmd_len);

    /* Bad L2CAP packet length, look for cmd to reject */
    if (pkt_size_rej) {
      /* If command found rejected it and we're done, otherwise keep looking */
      if (l2c_is_cmd_rejected(cmd_code, id, p_lcb)) {
        LOG_WARN("Rejected command %d due to bad packet length", cmd_code);
        return;
      } else {
        LOG_WARN("No need to reject command %d for bad packet len", cmd_code);
        continue; /* Look for next cmd/response in current packet */
      }
    }


    // 将提前到的 cmd 分发到对应分支处理
    switch (cmd_code) {
	  case L2CAP_CMD_REJECT:
		  ...
		  break;
	  case L2CAP_CMD_CONN_REQ:
		  ...
		  break;

	  case L2CAP_CMD_CONN_RSP:
		  ...
		  break;

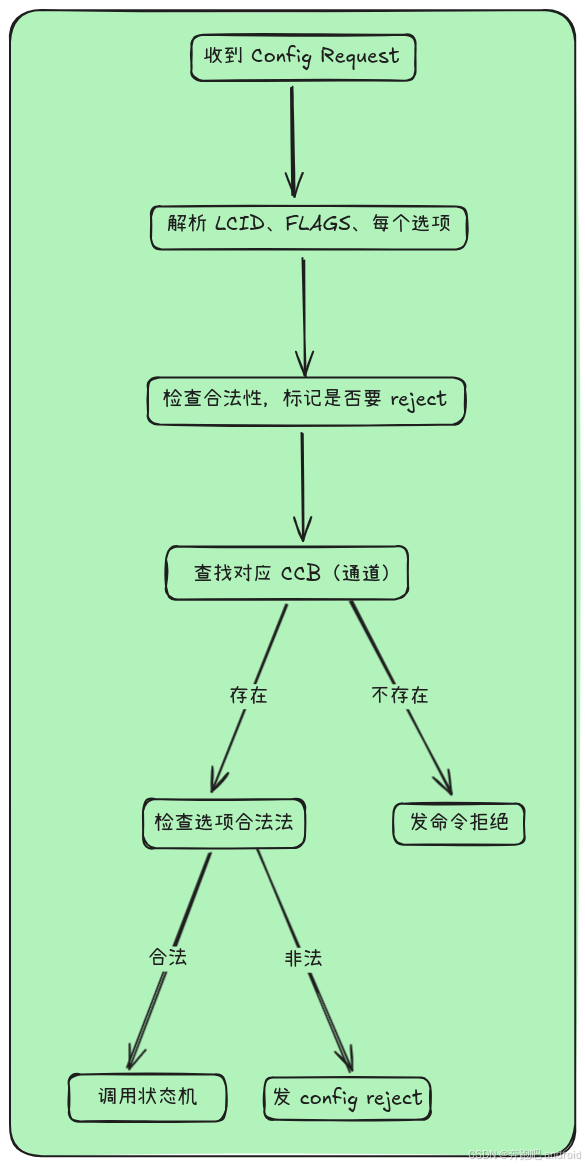

      case L2CAP_CMD_CONFIG_REQ:
	      ...
	      break;

	  case L2CAP_CMD_CONFIG_RSP:
		  ...
		  break;

      case L2CAP_CMD_DISC_REQ:
	      ...
	      break;
      case L2CAP_CMD_DISC_RSP:
	      ...
	      break;

      case L2CAP_CMD_ECHO_REQ:
	      ...
	      break;

      case L2CAP_CMD_INFO_REQ:
	      ...
	      break;

      case L2CAP_CMD_INFO_RSP:
	      ...
	      break;


      default:
        LOG_WARN("Bad cmd code: %d", cmd_code);
        l2cu_send_peer_cmd_reject(p_lcb, L2CAP_CMD_REJ_NOT_UNDERSTOOD, id, 0,
                                  0);
        return;
    }
  }
}
1. L2CAP_CMD_ 解析

l2cap 命令解析, 接下来我们 每一个命令来解析， 都做了那些事情。

// system/stack/include/l2cdefs.h
#define L2CAP_CMD_REJECT 0x01
#define L2CAP_CMD_CONN_REQ 0x02
#define L2CAP_CMD_CONN_RSP 0x03
#define L2CAP_CMD_CONFIG_REQ 0x04
#define L2CAP_CMD_CONFIG_RSP 0x05
#define L2CAP_CMD_DISC_REQ 0x06
#define L2CAP_CMD_DISC_RSP 0x07
#define L2CAP_CMD_ECHO_REQ 0x08
#define L2CAP_CMD_ECHO_RSP 0x09
#define L2CAP_CMD_INFO_REQ 0x0A
#define L2CAP_CMD_INFO_RSP 0x0B
#define L2CAP_CMD_AMP_CONN_REQ 0x0C
#define L2CAP_CMD_AMP_MOVE_REQ 0x0E
#define L2CAP_CMD_BLE_UPDATE_REQ 0x12
#define L2CAP_CMD_BLE_UPDATE_RSP 0x13
#define L2CAP_CMD_BLE_CREDIT_BASED_CONN_REQ 0x14
#define L2CAP_CMD_BLE_CREDIT_BASED_CONN_RES 0x15
#define L2CAP_CMD_BLE_FLOW_CTRL_CREDIT 0x16
/* Enhanced CoC */
#define L2CAP_CMD_CREDIT_BASED_CONN_REQ 0x17
#define L2CAP_CMD_CREDIT_BASED_CONN_RES 0x18
#define L2CAP_CMD_CREDIT_BASED_RECONFIG_REQ 0x19
#define L2CAP_CMD_CREDIT_BASED_RECONFIG_RES 0x1A
命令名称十六进制值使用场景说明所属协议类型
L2CAP_CMD_REJECT0x01用于拒绝非法或无法处理的 L2CAP 命令（如不支持的请求）。通用（BR/EDR/LE）
L2CAP_CMD_CONN_REQ0x02请求在某个 PSM 上建立 L2CAP 信道。BR/EDR
L2CAP_CMD_CONN_RSP0x03响应连接请求，指示连接是否成功以及当前状态。BR/EDR
L2CAP_CMD_CONFIG_REQ0x04请求对已建立的信道进行参数协商（如 MTU、延迟等）。BR/EDR
L2CAP_CMD_CONFIG_RSP0x05响应配置信道请求，返回是否接受配置。BR/EDR
L2CAP_CMD_DISC_REQ0x06请求断开某个逻辑信道。BR/EDR
L2CAP_CMD_DISC_RSP0x07响应断开请求。BR/EDR
L2CAP_CMD_ECHO_REQ0x08回显测试命令，用于链路检测或诊断。通用（BR/EDR/LE）
L2CAP_CMD_ECHO_RSP0x09回应回显请求。通用（BR/EDR/LE）
L2CAP_CMD_INFO_REQ0x0A请求远端设备的 L2CAP 支持信息（如扩展功能、固定信道等）。BR/EDR
L2CAP_CMD_INFO_RSP0x0B响应信息请求。BR/EDR
L2CAP_CMD_AMP_CONN_REQ0x0C在 AMP（增强型多通道传输）环境下请求连接。AMP（高带宽通道）
L2CAP_CMD_AMP_MOVE_REQ0x0E请求将信道从一个控制器移动到另一个（如从 BR/EDR 切换到 AMP）。AMP
L2CAP_CMD_BLE_UPDATE_REQ0x12在 BLE 连接中请求更新连接参数（如间隔、延迟等）。LE
L2CAP_CMD_BLE_UPDATE_RSP0x13响应 BLE 连接参数更新请求。LE
L2CAP_CMD_BLE_CREDIT_BASED_CONN_REQ0x14请求建立基于信用的 BLE L2CAP 信道（LE CoC 模式）。LE
L2CAP_CMD_BLE_CREDIT_BASED_CONN_RES0x15响应 BLE 信用型连接请求。LE
L2CAP_CMD_BLE_FLOW_CTRL_CREDIT0x16BLE 信道的数据流控（添加信用额度），用于信用机制的数据发送控制。LE
L2CAP_CMD_CREDIT_BASED_CONN_REQ0x17Enhanced Credit Based Flow Control（ECFC） 模式下的连接请求。BR/EDR（ECFC）
L2CAP_CMD_CREDIT_BASED_CONN_RES0x18ECFC 连接响应。BR/EDR（ECFC）
L2CAP_CMD_CREDIT_BASED_RECONFIG_REQ0x19请求重新配置 ECFC 信道的参数（如 MTU、MPS）。BR/EDR（ECFC）
L2CAP_CMD_CREDIT_BASED_RECONFIG_RES0x1A响应 ECFC 信道重配置请求。BR/EDR（ECFC）
2. L2CAP_CFG_ 解析
// system/stack/include/l2cdefs.h
#define L2CAP_CFG_TYPE_MTU 0x01
#define L2CAP_CFG_TYPE_FLUSH_TOUT 0x02
#define L2CAP_CFG_TYPE_QOS 0x03
#define L2CAP_CFG_TYPE_FCR 0x04
#define L2CAP_CFG_TYPE_FCS 0x05
#define L2CAP_CFG_TYPE_EXT_FLOW 0x06
  • 这些选项通常在 L2CAP_CMD_CONFIG_REQ 和 L2CAP_CMD_CONFIG_RSP 命令中被使用，用于协商逻辑信道的参数：
配置项宏定义十六进制值配置名称使用场景说明
L2CAP_CFG_TYPE_MTU0x01最大传输单元（MTU）指定对端每个数据包允许的最大长度。用于分段策略，确保数据不过大。典型场景如音视频数据传输。
L2CAP_CFG_TYPE_FLUSH_TOUT0x02刷新超时（Flush Timeout）指定数据包在控制器缓存中可等待的最大时间。超时未发送将被丢弃。常用于流媒体传输场景降低延迟。
L2CAP_CFG_TYPE_QOS0x03服务质量（QoS）用于为信道指定延迟、吞吐量、可靠性等服务质量参数。适用于语音或视频等对时延敏感的应用。
L2CAP_CFG_TYPE_FCR0x04流控制和重传（FCR）启用 Enhanced Retransmission Mode 或 Streaming Mode。控制可靠性和拥塞管理。用于高可靠性场景。
L2CAP_CFG_TYPE_FCS0x05帧校验序列（FCS）用于启用/禁用帧校验（Frame Check Sequence），提升数据完整性。常用于对稳定性要求高的连接。
L2CAP_CFG_TYPE_EXT_FLOW0x06扩展流控（Extended Flow Spec）指定更详细的流控参数，如服务类别、最大延迟、最小带宽等。适用于复杂流控策略或定制化传输需求。
应用举例：
  1. A2DP（音频流） 通常会协商 MTU 和 Flush Timeout；
  2. HID（蓝牙键鼠） 可能会协商 QoS；
  3. RFCOMM 使用 FCR 来增强重传机制以提供可靠串口仿真；
  4. 文件传输（如 OPP）可能启用 FCS 以保障数据完整性。
3. 各个命令详细处理
1. L2CAP_CMD_REJECT

这段代码处理 L2CAP 信令通道上的 Reject（拒绝）命令。Reject 通常意味着对端拒绝了某个 L2CAP 命令（比如连接请求、配置请求等），需要查看拒绝的原因并决定如何应对。


      case L2CAP_CMD_REJECT:
        uint16_t rej_reason; // 声明变量，用于存储 Reject 的原因码。
        if (p + 2 > p_next_cmd) { // 检查剩余数据长度是否足以读取 2 字节的 rej_reason。如果不足，认为数据损坏或格式错误，直接返回。
          LOG_WARN("Not enough data for L2CAP_CMD_REJECT");
          return;
        }
        STREAM_TO_UINT16(rej_reason, p); // 从数据流 p 中提取出 2 字节的拒绝原因码，存入 rej_reason。
        // 第一种拒绝原因：MTU 超出限制
        if (rej_reason == L2CAP_CMD_REJ_MTU_EXCEEDED) {
          // 这个拒绝原因表示我们发给对端的 PDU 超出了对端支持的最大 MTU。
          uint16_t rej_mtu;
          if (p + 2 > p_next_cmd) { // 继续检查是否还有足够空间读取 MTU 值。
            LOG_WARN("Not enough data for L2CAP_CMD_REJ_MTU_EXCEEDED");
            return;
          }
          STREAM_TO_UINT16(rej_mtu, p);// 读取对端反馈的 MTU 值（即它支持的最大 PDU 长度）。
          /* What to do with the MTU reject ? We have negotiated an MTU. For now
           * we will ignore it and let a higher protocol timeout take care of it
           */
           // 打印警告日志，提示收到 MTU 拒绝，但下面的注释说明它 暂时不会调整逻辑或重试，而是让上层协议自行超时处理。
          LOG_WARN("MTU rej Handle: %d MTU: %d", p_lcb->Handle(), rej_mtu);
        }
        // 第二种拒绝原因：CID 无效
        if (rej_reason == L2CAP_CMD_REJ_INVALID_CID) { // 对端拒绝的原因是我们给它发的某个信道 ID（CID）是无效的。
          uint16_t lcid, rcid;
          if (p + 4 > p_next_cmd) {
            LOG_WARN("Not enough data for L2CAP_CMD_REJ_INVALID_CID");
            return;
          }
          // 继续读取两个 CID（Local 和 Remote 的）。
          STREAM_TO_UINT16(rcid, p);
          STREAM_TO_UINT16(lcid, p);

		  // 记录无效信道的日志。
          LOG_WARN("Rejected due to invalid CID, LCID: 0x%04x RCID: 0x%04x",
                   lcid, rcid);

          /* Remote CID invalid. Treat as a disconnect */
          // 通过 Local CID 查找对应的 L2CAP 控制块（CCB）。
          tL2C_CCB* p_ccb = l2cu_find_ccb_by_cid(p_lcb, lcid);
          if ((p_ccb != NULL) && (p_ccb->remote_cid == rcid)) {
            // 如果找到了对应的 CCB 且远端 CID 匹配，模拟处理为“断开连接”。也就是说，这种情况下我们不尝试修复，而是让上层当成连接断开处理。
            /* Fake link disconnect - no reply is generated */
            LOG_WARN("Remote CID is invalid, treat as disconnected");
            l2c_csm_execute(p_ccb, L2CEVT_LP_DISCONNECT_IND, NULL);
          }
        }

		// 第三种拒绝原因：不理解的命令（兼容某些厂商实现）
        /* SonyEricsson Info request Bug workaround (Continue connection) */
        else if (rej_reason == L2CAP_CMD_REJ_NOT_UNDERSTOOD &&
                 p_lcb->w4_info_rsp) {
          // 这个条件是个 厂商兼容性处理（例如 SonyEricsson）：当对方说“我不理解这个命令”，而我们正等待 info_rsp，说明这个设备可能不支持 INFO_REQ 命令。
          alarm_cancel(p_lcb->info_resp_timer); // 取消等待 info_rsp 的定时器，并清除标记，避免一直等待。

          p_lcb->w4_info_rsp = false;

		  // 构造一个 假的 Info Rsp，用来通知所有 channel：连接继续正常。
          tL2C_CONN_INFO ci;
          ci.status = HCI_SUCCESS;
          ci.bd_addr = p_lcb->remote_bd_addr;

          /* For all channels, send the event through their FSMs */
          for (tL2C_CCB* p_ccb = p_lcb->ccb_queue.p_first_ccb; p_ccb;
               p_ccb = p_ccb->p_next_ccb) {
            // 遍历所有正在使用该 LCB 的信道控制块 CCB，通知它们 Info 请求已“完成”，可以继续连接流程。
            l2c_csm_execute(p_ccb, L2CEVT_L2CAP_INFO_RSP, &ci);
          }
        }
        break;
拒绝原因宏定义使用场景说明对应行为
L2CAP_CMD_REJ_MTU_EXCEEDED请求 PDU 长度超过了对端允许的最大 MTU打日志，暂时不处理，等待上层超时
L2CAP_CMD_REJ_INVALID_CID指定的信道 ID 无效，可能信道已经被关闭视为连接断开，执行断开流程
L2CAP_CMD_REJ_NOT_UNDERSTOOD对端不支持该命令，通常是老设备或厂商定制协议（如 Info Req）模拟 Info 响应继续连接流程
2. L2CAP_CMD_CONN_REQ

在 L2CAP 信令通道上收到对端的 连接请求命令（0x02） 后，解析参数、判断是否支持该 PSM（协议服务多路复用器），若支持则分配控制块（CCB）并交由状态机处理连接流程，否则发送拒绝响应。

case L2CAP_CMD_CONN_REQ: {
        uint16_t rcid; // 变量 rcid，用于存储对端分配的 Channel ID（Remote CID）。
        if (p + 4 > p_next_cmd) {
          // 检查当前剩余数据是否足够解析 PSM（2 字节）+ Remote CID（2 字节），总共 4 字节。如果不足说明包不完整，记录警告并直接返回。
          LOG_WARN("Not enough data for L2CAP_CMD_CONN_REQ");
          return;
        }
        // 从 PDU 中解析出 PSM 和对端为本连接指定的 CID。这里的 con_info 是一个局部或上下文结构，用于传递连接相关信息。
        STREAM_TO_UINT16(con_info.psm, p);
        STREAM_TO_UINT16(rcid, p);

		// 查找是否有注册过该 PSM 的服务（RCB = Registration Control Block），PSM 就像是协议层的端口号，只有注册了的 PSM 才能接受连接。
        tL2C_RCB* p_rcb = l2cu_find_rcb_by_psm(con_info.psm);
        // 检查是否未找到服务，或者 PSM 为 BT_PSM_ATT（ATT 协议是 GATT 使用的，但不能通过传统 L2CAP 信令连接，只能走 LE 信道）。
        if (!p_rcb || con_info.psm == BT_PSM_ATT) {
          // 如果不支持此 PSM，则发送 Reject Response，原因是 NO_PSM，表明本地没有为该 PSM 注册服务。
          LOG_WARN("Rcvd conn req for unknown PSM: %d", con_info.psm);
          l2cu_reject_connection(p_lcb, rcid, id, L2CAP_CONN_NO_PSM);
          break;
        } else {
          if (!p_rcb->api.pL2CA_ConnectInd_Cb) {
            // 如果找到了注册信息，但该 PSM 是**仅用于发起连接（即不接受被动连接）**，也拒绝连接。这个回调函数 pL2CA_ConnectInd_Cb 为 NULL，说明应用没有设置处理被动连接请求的回调。

            LOG_WARN("Rcvd conn req for outgoing-only connection PSM: %d",
                     con_info.psm);
            l2cu_reject_connection(p_lcb, rcid, id, L2CAP_CONN_NO_PSM);
            break;
          }
        }

		// 尝试为此次连接请求分配一个新的 Channel Control Block（信道控制块），这代表一次独立的 L2CAP 信道。
        tL2C_CCB* p_ccb = l2cu_allocate_ccb(p_lcb, 0);
        if (p_ccb == nullptr) {
          // 如果系统资源不足，分配失败，返回资源不足的拒绝响应。
          LOG_ERROR("Unable to allocate CCB");
          l2cu_reject_connection(p_lcb, rcid, id, L2CAP_CONN_NO_RESOURCES);
          break;
        }
        // 初始化 CCB：
        p_ccb->remote_id = id; // : 当前信令命令的 ID，用于后续响应时对上。
        p_ccb->p_rcb = p_rcb; // 记录该连接使用的是哪个 PSM 的注册服务。
        p_ccb->remote_cid = rcid; // 对端分配的 Channel ID。
        p_ccb->connection_initiator = L2CAP_INITIATOR_REMOTE; // 标记连接是对端发起的

		// 启动状态机，处理 `L2CAP_CONNECT_REQ` 事件，进入连接建立流程，通常会发一个 Connection Response 作为回应。
        l2c_csm_execute(p_ccb, L2CEVT_L2CAP_CONNECT_REQ, &con_info);
        break;
      }
步骤动作说明
安全检查确保数据长度合法，能解析 PSM + Remote CID
提取参数从信令中读取 PSM 和对端分配的 CID
查找服务是否注册了该 PSM（支持该协议）
检查是否可被动接收若 PSM 仅支持主动连接（无回调），拒绝连接
分配控制块为该连接分配 CCB，如失败则返回资源不足
初始化控制块设置 CCB 的 PSM、远端 CID、是否对端发起等
启动状态机执行连接请求事件，进入连接响应阶段
3.L2CAP_CMD_CONN_RSP

此命令是连接响应，用于回应连接请求命令（L2CAP_CMD_CONN_REQ）。对端设备在接收到连接请求后，会发送该命令，表示是否接受连接、连接状态等。


      case L2CAP_CMD_CONN_RSP: {
        uint16_t lcid; // lcid（Local CID），即本地在发起连接请求时分配的 Channel ID。
        /*
        安全检查：连接响应命令包含 8 字节：
	        Remote CID（2）
	        Local CID（2）
	        Result（2）
	        Status（2）
        */
        if (p + 8 > p_next_cmd) {
          // 如果数据不足，记录警告，提前返回。
          LOG_WARN("Not enough data for L2CAP_CMD_CONN_REQ"); // log 里面写错了应该是 L2CAP_CMD_CONN_RSP
          return;
        }
        /*
        从信令包中解析出连接响应参数：
			remote_cid：对端分配的 CID，后续数据收发将使用它。
			lcid：我们当初发送连接请求时分配的本地 CID。
			result：连接结果（成功、等待中、拒绝等）。
			status：如果 result 是 Pending，则 status 指示原因。
        */

        STREAM_TO_UINT16(con_info.remote_cid, p);
        STREAM_TO_UINT16(lcid, p);
        STREAM_TO_UINT16(con_info.l2cap_result, p);
        STREAM_TO_UINT16(con_info.l2cap_status, p);

        // 查找本地为此连接分配的控制块 CCB，依据本地 CID（lcid）来索引。
        tL2C_CCB* p_ccb = l2cu_find_ccb_by_cid(p_lcb, lcid);
        if (!p_ccb) {
          // 如果找不到对应的 CCB，说明可能状态不一致，记录告警，忽略此响应。
          LOG_WARN("no CCB for conn rsp, LCID: %d RCID: %d", lcid,
                   con_info.remote_cid);
          break;
        }
        if (p_ccb->local_id != id) {
          // 对比当前信令响应包的 id 与 CCB 中记录的 local_id（发出请求时保存的 ID）。若不一致，说明不是对应的响应，记录警告并跳出。
          LOG_WARN("con rsp - bad ID. Exp: %d Got: %d", p_ccb->local_id, id);
          break;
        }


        if (con_info.l2cap_result == L2CAP_CONN_OK)
          // 若 result == OK（连接成功），则通过事件 L2CEVT_L2CAP_CONNECT_RSP 交由 CCB 状态机处理连接建立后的流程（如进入配置阶段）。
          l2c_csm_execute(p_ccb, L2CEVT_L2CAP_CONNECT_RSP, &con_info);
        else if (con_info.l2cap_result == L2CAP_CONN_PENDING)
          // 若结果是 Pending，表示对端还在处理中，状态机会进入等待状态。
          l2c_csm_execute(p_ccb, L2CEVT_L2CAP_CONNECT_RSP_PND, &con_info);
        else
          // 其余结果都视为连接被拒绝或失败，进入 NEG（Negative）路径，状态机会做清理或通知上层失败。
          l2c_csm_execute(p_ccb, L2CEVT_L2CAP_CONNECT_RSP_NEG, &con_info);

        break;
      }
步骤操作描述
安全检查确保信令包长度至少 8 字节
参数提取读取对端 CID、本地 CID、连接结果、状态码
查找本地 CCB依据本地 CID 查找控制块
验证信令 ID确认响应 ID 与请求一致
分支处理连接结果根据连接结果（成功/等待/失败）进入状态机
L2CAP 连接结果码对应事件意义
L2CAP_CONN_OKL2CEVT_L2CAP_CONNECT_RSP连接成功，进入配置阶段
L2CAP_CONN_PENDINGL2CEVT_L2CAP_CONNECT_RSP_PND对端还在处理，等待后续回应
其他L2CEVT_L2CAP_CONNECT_RSP_NEG连接失败，释放资源，通知上层
4.L2CAP_CMD_CONFIG_REQ

L2CAP 配置请求:

  • 连接建立后（即 Connection Response 成功），L2CAP 层会互相发送 Configuration Request。
  • 内容包括：MTU、流控方式、QoS、FCS 等。
  • 响应方式：对端必须用 Configuration Response 回应。

      case L2CAP_CMD_CONFIG_REQ: {
        uint8_t* p_cfg_end = p + cmd_len; // 记录配置请求的结尾位置，用于控制循环边界。

        // 标记是否发现不支持或格式错误的配置项，并统计被拒绝的长度（用于稍后构造拒绝响应）。
        bool cfg_rej = false;
        uint16_t cfg_rej_len = 0;

        // 每个配置请求头部需要 4 字节（LCID + FLAGS），数据不够就返回。
        uint16_t lcid;
        if (p + 4 > p_next_cmd) {
          LOG_WARN("Not enough data for L2CAP_CMD_CONFIG_REQ");
          return;
        }
        STREAM_TO_UINT16(lcid, p); // lcid：本地通道号，表示配置哪个通道。
        STREAM_TO_UINT16(cfg_info.flags, p); // 如 Continuation 标志（如果选项太长需要分段发送）。

        uint8_t* p_cfg_start = p; // 记录配置选项的起始位置，用于可能的拒绝响应。

		// 清除所有配置标志位（标记哪些选项被包含）。
        cfg_info.flush_to_present = cfg_info.mtu_present =
            cfg_info.qos_present = cfg_info.fcr_present = cfg_info.fcs_present =
                false;

		// 开始解析每个配置选项
        while (p < p_cfg_end) {
          // 进入配置选项循环，直到处理完所有内容。
          // 每个选项结构：code (1B) + len (1B) + data (len B)
          uint8_t cfg_code, cfg_len;
          if (p + 2 > p_next_cmd) {
            LOG_WARN("Not enough data for L2CAP_CMD_CONFIG_REQ sub_event");
            return;
          }
          STREAM_TO_UINT8(cfg_code, p);
          STREAM_TO_UINT8(cfg_len, p);

		  // 处理每种配置类型
          switch (cfg_code & 0x7F) {
            case L2CAP_CFG_TYPE_MTU: // MTU 设置
              cfg_info.mtu_present = true;
              if (cfg_len != 2) {
                return;
              }
              if (p + cfg_len > p_next_cmd) {
                return;
              }
              STREAM_TO_UINT16(cfg_info.mtu, p);
              break;

            // Flush Timeout 设置
            case L2CAP_CFG_TYPE_FLUSH_TOUT:
              cfg_info.flush_to_present = true;
              if (cfg_len != 2) {
                return;
              }
              if (p + cfg_len > p_next_cmd) {
                return;
              }
              STREAM_TO_UINT16(cfg_info.flush_to, p);
              break;

            // QoS 设置（14 字节）
            case L2CAP_CFG_TYPE_QOS:
              cfg_info.qos_present = true;
              if (cfg_len != 2 + 5 * 4) {
                return;
              }
              if (p + cfg_len > p_next_cmd) {
                return;
              }
              STREAM_TO_UINT8(cfg_info.qos.qos_flags, p);
              STREAM_TO_UINT8(cfg_info.qos.service_type, p);
              STREAM_TO_UINT32(cfg_info.qos.token_rate, p);
              STREAM_TO_UINT32(cfg_info.qos.token_bucket_size, p);
              STREAM_TO_UINT32(cfg_info.qos.peak_bandwidth, p);
              STREAM_TO_UINT32(cfg_info.qos.latency, p);
              STREAM_TO_UINT32(cfg_info.qos.delay_variation, p);
              break;

            // FCR（流控制与重传）设置（9 字节）
            case L2CAP_CFG_TYPE_FCR:
              cfg_info.fcr_present = true;
              if (cfg_len != 3 + 3 * 2) {
                return;
              }
              if (p + cfg_len > p_next_cmd) {
                return;
              }
              STREAM_TO_UINT8(cfg_info.fcr.mode, p);
              STREAM_TO_UINT8(cfg_info.fcr.tx_win_sz, p);
              STREAM_TO_UINT8(cfg_info.fcr.max_transmit, p);
              STREAM_TO_UINT16(cfg_info.fcr.rtrans_tout, p);
              STREAM_TO_UINT16(cfg_info.fcr.mon_tout, p);
              STREAM_TO_UINT16(cfg_info.fcr.mps, p);
              break;

			// FCS 设置（Frame Check Sequence）
            case L2CAP_CFG_TYPE_FCS:
              cfg_info.fcs_present = true;
              if (cfg_len != 1) {
                return;
              }
              if (p + cfg_len > p_next_cmd) {
                return;
              }
              STREAM_TO_UINT8(cfg_info.fcs, p);
              break;

			// 扩展流控设置（EXT FLOW）
            case L2CAP_CFG_TYPE_EXT_FLOW:
              cfg_info.ext_flow_spec_present = true;
              if (cfg_len != 2 + 2 + 3 * 4) {
                return;
              }
              if (p + cfg_len > p_next_cmd) {
                return;
              }
              STREAM_TO_UINT8(cfg_info.ext_flow_spec.id, p);
              STREAM_TO_UINT8(cfg_info.ext_flow_spec.stype, p);
              STREAM_TO_UINT16(cfg_info.ext_flow_spec.max_sdu_size, p);
              STREAM_TO_UINT32(cfg_info.ext_flow_spec.sdu_inter_time, p);
              STREAM_TO_UINT32(cfg_info.ext_flow_spec.access_latency, p);
              STREAM_TO_UINT32(cfg_info.ext_flow_spec.flush_timeout, p);
              break;

			// 处理未知或格式错误的选项
            default:
              /* sanity check option length */
              if ((cfg_len + L2CAP_CFG_OPTION_OVERHEAD) <= cmd_len) {
                if (p + cfg_len > p_next_cmd) return;
                p += cfg_len;
                // 注：cfg_code 第 7 位为 1 表示此选项“不可拒绝”
                if ((cfg_code & 0x80) == 0) { // // “可拒绝”位没设置
                  cfg_rej_len += cfg_len + L2CAP_CFG_OPTION_OVERHEAD;
                  cfg_rej = true;
                }
              }
              /* bad length; force loop exit */
              else {
                p = p_cfg_end;
                cfg_rej = true;
              }
              break;
          }
        }

		// 查找此配置请求对应的通道 CCB.
        tL2C_CCB* p_ccb = l2cu_find_ccb_by_cid(p_lcb, lcid);
        if (p_ccb) {
          // 如果 CCB 存在：
          p_ccb->remote_id = id;
          if (cfg_rej) {
            // 若发现不合法配置项，则发送 Config Reject。
            l2cu_send_peer_config_rej(
                p_ccb, p_cfg_start, (uint16_t)(cmd_len - L2CAP_CONFIG_REQ_LEN),
                cfg_rej_len);
          } else {
            // 否则将 cfg_info 交给状态机处理配置请求。
            l2c_csm_execute(p_ccb, L2CEVT_L2CAP_CONFIG_REQ, &cfg_info);
          }
        } else {
          // 如果 CCB 不存在：
          // 通道无效，发送 Command Reject（CID 无效）响应。
          /* updated spec says send command reject on invalid cid */
          l2cu_send_peer_cmd_reject(p_lcb, L2CAP_CMD_REJ_INVALID_CID, id, 0, 0);
        }
        break;
      }

在这里插入图片描述

5.L2CAP_CMD_CONFIG_RSP

表示当前处理的是 配置响应命令（Command Code 0x05）。


      case L2CAP_CMD_CONFIG_RSP: {
        /*
	    计算当前命令数据的结束地址，用于限制 while (p < p_cfg_end) 的解析范围。
		    p 是当前命令起始指针，cmd_len 是该命令的数据长度。
        */
        uint8_t* p_cfg_end = p + cmd_len;
        uint16_t lcid; // 本地通道 ID，用于查找连接控制块（CCB）。

		// 确保当前命令数据至少有 6 字节可读：LCID (2) + Flags (2) + Result (2)。
        if (p + 6 > p_next_cmd) {
          // 如果不满足，表示数据不完整，记录警告日志并返回。
          LOG_WARN("Not enough data for L2CAP_CMD_CONFIG_RSP");
          return;
        }

        /*
        从数据流中按顺序解析：
			lcid：本地通道 ID
			cfg_info.flags：配置标志（是否继续配置等）
			cfg_info.result：配置结果，例如 L2CAP_CFG_OK
        */
        STREAM_TO_UINT16(lcid, p);
        STREAM_TO_UINT16(cfg_info.flags, p);
        STREAM_TO_UINT16(cfg_info.result, p);

		/*
		清空所有配置字段的标志位，准备重新填充配置项。
		cfg_info 是一个结构体，保存了本次解析得到的配置信息。
		*/
        cfg_info.flush_to_present = cfg_info.mtu_present =
            cfg_info.qos_present = cfg_info.fcr_present = cfg_info.fcs_present =
                false;

		// 开始循环解析各个配置选项：
        while (p < p_cfg_end) {
          // 遍历整个配置项字段，直到到达当前命令末尾。


          uint8_t cfg_code, cfg_len;
          if (p + 2 > p_next_cmd) {
            LOG_WARN("Not enough data for L2CAP_CMD_CONFIG_RSP sub_event");
            return;
          }
          // 获取当前配置项的类型（如 MTU、FCR 等）和长度。
          STREAM_TO_UINT8(cfg_code, p);
          STREAM_TO_UINT8(cfg_len, p);

          switch (cfg_code & 0x7F) { // cfg_code 高位第 7 位用于“是否是可选项”，低 7 位才是实际类型。
            case L2CAP_CFG_TYPE_MTU: // MTU 大小
              cfg_info.mtu_present = true; // 标记为已解析。
              if (p + 2 > p_next_cmd) {
                LOG_WARN("Not enough data for L2CAP_CFG_TYPE_MTU");
                return;
              }
              STREAM_TO_UINT16(cfg_info.mtu, p); // 读取 2 字节 MTU 数值
              break;

            case L2CAP_CFG_TYPE_FLUSH_TOUT: // Flush Timeout
              cfg_info.flush_to_present = true;
              if (p + 2 > p_next_cmd) {
                LOG_WARN("Not enough data for L2CAP_CFG_TYPE_FLUSH_TOUT");
                return;
              }
              STREAM_TO_UINT16(cfg_info.flush_to, p);
              break;

            case L2CAP_CFG_TYPE_QOS:// 服务质量配置
              cfg_info.qos_present = true;
              if (p + 2 + 5 * 4 > p_next_cmd) { // 一共 22 字节：1 + 1 + 5 * 4
                LOG_WARN("Not enough data for L2CAP_CFG_TYPE_QOS");
                return;
              }
              // 包括 token rate、带宽、延迟等。
              STREAM_TO_UINT8(cfg_info.qos.qos_flags, p);
              STREAM_TO_UINT8(cfg_info.qos.service_type, p);
              STREAM_TO_UINT32(cfg_info.qos.token_rate, p);
              STREAM_TO_UINT32(cfg_info.qos.token_bucket_size, p);
              STREAM_TO_UINT32(cfg_info.qos.peak_bandwidth, p);
              STREAM_TO_UINT32(cfg_info.qos.latency, p);
              STREAM_TO_UINT32(cfg_info.qos.delay_variation, p);
              break;

            case L2CAP_CFG_TYPE_FCR: // 流控/重传配置
              cfg_info.fcr_present = true;
              if (p + 3 + 3 * 2 > p_next_cmd) { // 一共 9 字节：3 + 3 * 2
                LOG_WARN("Not enough data for L2CAP_CFG_TYPE_FCR");
                return;
              }
              // 包括模式、窗口大小、超时值等。
              STREAM_TO_UINT8(cfg_info.fcr.mode, p);
              STREAM_TO_UINT8(cfg_info.fcr.tx_win_sz, p);
              STREAM_TO_UINT8(cfg_info.fcr.max_transmit, p);
              STREAM_TO_UINT16(cfg_info.fcr.rtrans_tout, p);
              STREAM_TO_UINT16(cfg_info.fcr.mon_tout, p);
              STREAM_TO_UINT16(cfg_info.fcr.mps, p);
              break;

            case L2CAP_CFG_TYPE_FCS: // 帧校验
              cfg_info.fcs_present = true;
              if (p + 1 > p_next_cmd) {
                LOG_WARN("Not enough data for L2CAP_CFG_TYPE_FCS");
                return;
              }
              // 读取 1 字节的 fcs 校验类型。
              STREAM_TO_UINT8(cfg_info.fcs, p);
              break;

            case L2CAP_CFG_TYPE_EXT_FLOW:// 扩展流控制
              cfg_info.ext_flow_spec_present = true;
              if (p + 2 + 2 + 3 * 4 > p_next_cmd) {
                LOG_WARN("Not enough data for L2CAP_CFG_TYPE_EXT_FLOW");
                return;
              }
              // 读取 ID、服务类型、SDU 尺寸、延迟等。
              STREAM_TO_UINT8(cfg_info.ext_flow_spec.id, p);
              STREAM_TO_UINT8(cfg_info.ext_flow_spec.stype, p);
              STREAM_TO_UINT16(cfg_info.ext_flow_spec.max_sdu_size, p);
              STREAM_TO_UINT32(cfg_info.ext_flow_spec.sdu_inter_time, p);
              STREAM_TO_UINT32(cfg_info.ext_flow_spec.access_latency, p);
              STREAM_TO_UINT32(cfg_info.ext_flow_spec.flush_timeout, p);
              break;
          }
        }

		// 根据 lcid 查找对应的连接控制块（CCB）。
        tL2C_CCB* p_ccb = l2cu_find_ccb_by_cid(p_lcb, lcid);
        if (p_ccb) {
          if (p_ccb->local_id != id) {
            // 检查这条响应命令的标识符 id 是否与原请求一致，不一致可能是延迟或错误响应。
            LOG_WARN("cfg rsp - bad ID. Exp: %d Got: %d", p_ccb->local_id, id);
            break;
          }
          // 成功响应与否：
          if (cfg_info.result == L2CAP_CFG_OK) { // 表示配置接受
            // 使用状态机将配置结果作为事件投递到对应通道的状态机中处理。
            l2c_csm_execute(p_ccb, L2CEVT_L2CAP_CONFIG_RSP, &cfg_info);
          } else {
            // 否则认为配置失败，走 L2CEVT_L2CAP_CONFIG_RSP_NEG
            l2c_csm_execute(p_ccb, L2CEVT_L2CAP_CONFIG_RSP_NEG, &cfg_info);
          }
        } else {
          // 找不到则丢弃
          // 输出日志说明：收到一个对未知通道的配置响应，可能是协议异常或状态不同步。
          LOG_WARN("Rcvd cfg rsp for unknown CID: 0x%04x", lcid);
        }
        break;
      }
步骤功能
数据校验确保命令结构完整性
参数解析逐个字段解析配置内容
查找 CCB通过 LCID 定位连接上下文
校验 ID验证是否响应的是我们发出的请求
状态机事件成功响应和失败响应分别上报不同事件
6.L2CAP_CMD_DISC_REQ

代表当前处理的命令是 Disconnect Request（断开请求）。

  • 远端设备主动 要求断开

      case L2CAP_CMD_DISC_REQ: {
        uint16_t lcid, rcid; // lcid: Local CID（本地通道 ID）;   rcid: Remote CID（远程通道 ID）
        if (p + 4 > p_next_cmd) { // 这两个字段是 Disconnect Request 中的标准内容，分别占用 2 字节。
          // 检查是否有足够的 4 字节数据来读取 LCID 和 RCID。
          // 若数据不足，说明数据包不完整，记录日志并终止处理。
          LOG_WARN("Not enough data for L2CAP_CMD_DISC_REQ");
          return;
        }
        // 解析出断开请求中的本地和远程 CID。
        STREAM_TO_UINT16(lcid, p);
        STREAM_TO_UINT16(rcid, p);

		// 在当前连接控制块表（CCB Table）中查找指定本地 CID 的连接。
		// p_lcb 是当前的物理连接控制块（Link Control Block），代表当前 L2CAP 链路。
        tL2C_CCB* p_ccb = l2cu_find_ccb_by_cid(p_lcb, lcid);
        if (p_ccb) {
          // 如果找到了对应的通道控制块（CCB），说明当前存在此通道。
          if (p_ccb->remote_cid == rcid) {
            // 避免被错误或恶意数据干扰。
            // 双向校验：确认远端发来的 rcid 和当前通道中记录的远端 CID 一致
            p_ccb->remote_id = id; // 保存远端发送该断开请求所使用的 命令 ID，稍后用于发送响应（Disconnect Response）。

			// 发送一个 L2CEVT_L2CAP_DISCONNECT_REQ 事件给该通道对应的状态机。
			// 状态机会处理该事件，进入断开流程。
			// &con_info 是附带的连接信息结构体（通常包含上下文或参数）。
            l2c_csm_execute(p_ccb, L2CEVT_L2CAP_DISCONNECT_REQ, &con_info);
          }
        } else
          // 如果没找到对应 CCB 或 rcid 不匹配，说明通道无效或不同步。
          // 为了不阻塞远端流程，我们依然发一个 Disconnect Response 表示接受。
          l2cu_send_peer_disc_rsp(p_lcb, id, lcid, rcid);

        break;
      }
步骤内容
校验数据至少需要 4 字节才能解析 LCID 和 RCID
查找连接根据 LCID 查找本地控制块（CCB）
校验 RCID防止 CID 错误或欺骗
状态机事件触发状态机断开请求事件
自动回应如果 CCB 无效，也会直接发回应给对端，防止其等待超时
7.L2CAP_CMD_DISC_RSP

这个分支对应的是远端设备对我们之前发出的 L2CAP_CMD_DISC_REQ 命令的响应。
L2CAP Disconnect Response（命令码 0x07）


      case L2CAP_CMD_DISC_RSP: {
        uint16_t lcid, rcid;
        if (p + 4 > p_next_cmd) {
          // 确保有足够的 4 字节可读取
          // 如果数据不够，说明数据包不完整，打印警告并提前退出
          LOG_WARN("Not enough data for L2CAP_CMD_DISC_RSP");
          return;
        }
        // 注意此处的顺序和 Disconnect Request 相反，协议定义的顺序是先 RCID，再 LCID。
        // 从数据中解析出远端 CID 和本地 CID
        STREAM_TO_UINT16(rcid, p);
        STREAM_TO_UINT16(lcid, p);

        // 根据本地 CID 查找对应的通道控制块（CCB）
        tL2C_CCB* p_ccb = l2cu_find_ccb_by_cid(p_lcb, lcid);
        if (p_ccb) {
          // 如果找到对应通道：
          /*
	      进行 双重校验：
		      1. remote_cid == rcid：确保远端 CID 匹配，确认是我们发出的断开请求的响应。
		      2. local_id == id：确认这个响应对应我们发出的那个命令（根据命令 ID 匹配）。
          */
          if ((p_ccb->remote_cid == rcid) && (p_ccb->local_id == id)) {
            /*
	            1. 向通道状态机发送事件 L2CEVT_L2CAP_DISCONNECT_RSP，表示我们收到了断开响应。
	            2. 状态机会根据当前状态执行相应的清理或状态迁移（通常进入 CLOSED 状态，释放资源等）
            */
            l2c_csm_execute(p_ccb, L2CEVT_L2CAP_DISCONNECT_RSP, &con_info);
          }
        }
        break;
      }
步骤描述
验证数据长度确保读取 rcid 和 lcid 时不会越界
查找通道用 lcid 找到本地通道控制块（CCB）
双重匹配验证remote_cid == rcid && local_id == id，防止响应伪造或匹配错误
状态机触发成功匹配后交给状态机处理 L2CAP_DISCONNECT_RSP 事件
  • 假设我们是手机（A2DP Source）向车机发出断开请求后，车机回应断开响应，这段代码就是手机收到回应后的处理逻辑。
  • 类似于你提出“要断开连接”后，对方确认“好的我已断开”，我们再关闭这个通道。
8. L2CAP_CMD_ECHO_REQ
  • Echo Request 是一种“心跳机制”，常被用来检测对端是否仍然在线（比如控制层 ping）。
  • 对端发来 Echo Request，本地直接回 Echo Response，内容通常原封不动返回。

      case L2CAP_CMD_ECHO_REQ:
        l2cu_send_peer_echo_rsp(p_lcb, id, p, cmd_len);
        break;

l2cu_send_peer_echo_rsp(…)：

  • 参数含义：

    • p_lcb: 当前的连接控制块，表示哪个链接发来的请求。
    • id: 这条 Echo 请求的信令 ID，响应时必须一致。
    • p: 指向请求中的数据负载。
    • cmd_len: 请求的数据长度。

  • 响应函数内部会构造 L2CAP_CMD_ECHO_RSP（0x09）信令包，并将数据原样回送。

类似场景：

  • A 对 B 说：“你还在线吗？” → Echo Request
  • B 回答：“我在，我能听见。” → Echo Response
9.L2CAP_CMD_INFO_REQ

Info Request 是用来向对端询问信息类型支持情况的命令，比如：

  • 你支持哪些固定信道？
  • 你支持哪些扩展特性？
  • 等等

当前是 远端设备， 来询问我们 都支持那些信息。

      case L2CAP_CMD_INFO_REQ: {
        uint16_t info_type;
        if (p + 2 > p_next_cmd) {
          // 请求中只有一个 2 字节字段，表示需要查询的“信息类型”
          // 若数据不足 2 字节，则丢弃请求。
          LOG_WARN("Not enough data for L2CAP_CMD_INFO_REQ");
          return;
        }
        STREAM_TO_UINT16(info_type, p);

        l2cu_send_peer_info_rsp(p_lcb, id, info_type);
        break;
      }

l2cu_send_peer_info_rsp:

  • 根据 info_type 类型，发送相应的信息响应包（L2CAP_CMD_INFO_RSP，0x0B）
  • 会调用内部逻辑填充相应内容，如：
    • L2CAP_EXTENDED_FEATURES_INFO_TYPE (0x0001)
    • L2CAP_FIXED_CHANNELS_INFO_TYPE (0x0002)

信息响应的内容和结果码（成功或不支持）依赖系统本身支持的功能。

类似场景：

  • A 问 B：“你支持哪些高级功能？” → Info Request
  • B 回复：“我支持固定信道 0x02、扩展功能 X/Y/Z…” → Info Response
10.L2CAP_CMD_INFO_RSP

L2CAP_CMD_INFO_RSP（信息响应）命令的处理逻辑，这是在 L2CAP 信令通道中用于获取远端设备功能信息的一个关键命令。

处理的是 L2CAP 信息响应（0x0B） 命令，一般用于响应 L2CAP_CMD_INFO_REQ 请求（比如询问对端是否支持扩展功能、固定信道等）。


      case L2CAP_CMD_INFO_RSP:
        /* Stop the link connect timer if sent before L2CAP connection is up */
        // 如果当前 Link Control Block (p_lcb) 正在等待 Info Response：
        if (p_lcb->w4_info_rsp) {
          alarm_cancel(p_lcb->info_resp_timer); // 取消等待的定时器 info_resp_timer
          p_lcb->w4_info_rsp = false; // 清除等待标志 w4_info_rsp

		  // 这样处理事为了： 防止因为超时机制触发错误处理，现在响应已经收到了，当然不需要再等了。
        }

        // 解析信息类型和结果
        uint16_t info_type, result;
        if (p + 4 > p_next_cmd) {
          LOG_WARN("Not enough data for L2CAP_CMD_INFO_RSP");
          return;
        }
        // 从数据中读取 info_type（查询类型） 和 result（响应结果）
        STREAM_TO_UINT16(info_type, p);
        STREAM_TO_UINT16(result, p);

        if ((info_type == L2CAP_EXTENDED_FEATURES_INFO_TYPE) &&
            (result == L2CAP_INFO_RESP_RESULT_SUCCESS)) {
            // 如果是扩展功能的响应，并且返回成功：
          if (p + 4 > p_next_cmd) {
            LOG_WARN("Not enough data for L2CAP_CMD_INFO_RSP sub_event");
            return;
          }
          // 从包中读取 4 字节，表示远端支持的扩展特性（用位图表示）
          STREAM_TO_UINT32(p_lcb->peer_ext_fea, p);

		  // 如果远端支持固定信道（如 AMP Manager、LE 信道等）：
          if (p_lcb->peer_ext_fea & L2CAP_EXTFEA_FIXED_CHNLS) {
            // 向对方继续请求其固定信道支持信息（info_type = L2CAP_FIXED_CHANNELS_INFO_TYPE)
            l2cu_send_peer_info_req(p_lcb, L2CAP_FIXED_CHANNELS_INFO_TYPE);
            break;
          } else {
            // 否则，直接走固定信道响应的处理流程
            l2cu_process_fixed_chnl_resp(p_lcb);
          }
        }

        // 处理固定信道支持信息
        // 该掩码可以告诉我们对端是否支持某些固定信道，如信令（0x02）、连接控制（0x03）、BLE ATT（0x04）等。
        if (info_type == L2CAP_FIXED_CHANNELS_INFO_TYPE) {
          // 这是对固定信道的查询响应：
          if (result == L2CAP_INFO_RESP_RESULT_SUCCESS) {
            if (p + L2CAP_FIXED_CHNL_ARRAY_SIZE > p_next_cmd) {
              return;
            }
            // 若成功，则将固定信道掩码（bitmap）复制到 `p_lcb->peer_chnl_mask` 中
            memcpy(p_lcb->peer_chnl_mask, p, L2CAP_FIXED_CHNL_ARRAY_SIZE);
          }
		  // 调用 l2cu_process_fixed_chnl_resp 统一处理。
          l2cu_process_fixed_chnl_resp(p_lcb);
        }
        // 通知所有等待 Info 的通道
        {
          tL2C_CONN_INFO ci;// 构造连接信息结构 tL2C_CONN_INFO
          ci.status = HCI_SUCCESS;
          ci.bd_addr = p_lcb->remote_bd_addr;
          // 遍历 p_lcb 上挂载的所有 Channel Control Block (CCB)
          for (tL2C_CCB* p_ccb = p_lcb->ccb_queue.p_first_ccb; p_ccb;
               p_ccb = p_ccb->p_next_ccb) {
            // 通知它们：已收到 Info Response
            // 用 L2CEVT_L2CAP_INFO_RSP 触发状态机行为
            l2c_csm_execute(p_ccb, L2CEVT_L2CAP_INFO_RSP, &ci);
          }
        }
        break;

收到 L2CAP_CMD_INFO_RSP
       │
       ├─ 判断是否在等待响应 → 是 → 取消定时器
       │
       ├─ 解析 info_type + result
       │
       ├─ info_type == EXTENDED_FEATURES？
       │       ├─ 成功 → 读取扩展功能位图
       │       ├─ 检查是否支持固定信道 → 是 → 继续请求 → break
       │       └─ 否 → 调用 l2cu_process_fixed_chnl_resp
       │
       ├─ info_type == FIXED_CHANNELS？
       │       ├─ 成功 → 保存通道掩码
       │       └─ 调用 l2cu_process_fixed_chnl_resp
       │
       └─ 通知所有 CCB：已收到 info_rsp
tcp_v4_rcv函数
数字人生
12-16 220
tcp_v4_rcv 是在 Linux 内核中处理接收到的 IPv4 TCP 数据包的函数。这个函数是 TCP 协议栈中的一个关键部分，负责解析数据包、查找对应的套接字、处理 TCP 状态机，并将数据传递给上层应用程序或进行其他必要的处理。下面是 tcp_v4_rcv 函数的一般流程和主要步骤，实际的实现可能会随着内核版本的变化而有所不同：1. **参数检查和输入包的基本验证**:tcp_v4_rcv 接收网络设备、IP 报头、TCP 报头以及数据包的相关信息作为输入参数。
ip_rcv函数
数字人生
12-04 203
以上示例简单地展示了一个接收到的网络数据包从网卡到达IP层，并最终由`ip_rcv`函数处理的过程。但请注意，`ip_rcv`函数本身是Linux内核网络栈中的一个内部函数，它不被用户空间的应用直接调用，而是由网络子系统自动调用以处理接收到的IP数据包。总结来说，`ip_rcv` 作为内核网络栈中的一个重要部分，处理接收到的 IP 数据包的前期工作，包括校验、路由决定和向上层协议的分发。3.更新统计信息：在处理的过程中，`ip_rcv` 函数会更新内核中的网络统计信息，例如接收到的数据包数量等。
蓝牙协议栈接收数据包流程1
dp__mcu的专栏
07-13 937
void l2c_rcv_acl_data(BT_HDR* p_msg) { L2CAP_TRACE_WARNING("L2CAP - l2c_rcv_acl_data"); uint8_t* p = (uint8_t*)(p_msg + 1) + p_msg->offset; //指向消息的数据域 macdbg_dmphex_kernel((const char*)p_msg->data, p_msg->len ); L2CAP_TRACE_WARNING("p_m...
蓝牙协议栈源码分析(1)_ACL数据上行处理流程
yx811421582的专栏
01-17 2223
​ACL(Asynchronous Connection-oriented Link[logical transport])是异步无连接的链路，主要用于分组数据传送，比如车载场景连接蓝牙时。
蓝牙协议栈更新连接参数
linux_c_language的博客
04-03 1032
     本人对蓝牙协议栈也算是个小白，以前都没有接触过蓝牙协议栈这块，来到现公司后还是接触，有些客户的蓝牙协议栈在遥控器向主机端发送连接参数更新请求后被拒绝，或者更新成功后发给遥控的又是另外一个数值，之前老大让我改了三个宏定义就可以，BTM_BLE_CONN_INT_MIN_DEF设成6，BTM_BLE_CONN_INT_MAX_DEF设成40，BTM_BLE_CONN_INT_MIN_LIMI...
android cmd命令左键_快速理解Android中的三个蓝牙漏洞
weixin_32487647的博客
12-29 267
两个内存泄漏和一个数组索引越界漏洞简介Issue 74882215: Bluetooth L2CAP L2CAP_CMD_CONN_REQ Remote Memory Disclosure(蓝牙L2CAP L2CAP_CMD_CONN_REQ远程内存泄漏)Issue 74889513: Bluetooth L2CAP L2CAP_CMD_DISC_REQ Remote Memory Disclos...
【Bluedroid】L2CAP连接源码分析
byte轻骑兵的博客
09-01 1214
L2CAP的链接流程源码分析 ​
sock_queue_rcv_skb函数
数字人生
12-06 154
sock_queue_rcv_skb 是 Linux 内核中的一个函数，它用于将接收的数据包排队到套接字的接收队列中。这个函数在网络子系统中被广泛使用，特别是在处理接收到的数据包时。
bluedroid acl 发送和接受
zjjdyb的专栏
12-22 3077
ACL 链路在 Bluetooth 中非常重要，一些重要的应用如 A2DP， 基于 RFCOMM 的应用，BNEP等都要建立 ACL 链路，发送/接收ACL 包。Mike 跟大家一起来分析 ACL 包发送/接收流程，以及涉及到的重要 command/event。 ACL包发送 下面的图(点击大图)是各种应用层使用 L2CAP 的 API：L2CA_DataWrite 发送数据流的过程，此A
Android BT STACK BTU 和 HCI之间的消息传递
yanli0084的专栏
07-04 7523
 1.  蓝牙协议栈里面的各组件的通信是通过消息队列，例如： btu_task 和bta直接就是通过队列bt/stack/btu/btu_task.c // Communication queue between btu_task and hci. extern fixed_queue_t *btu_hci_msg_queue; 2. 这个队列的初始化
BlueDroid代码分析之初始化
启程
01-10 5554
安卓蓝牙协议栈初始化 bluedroid协议栈初始化过程如下图所示： Bluetooth.c是安卓蓝牙的硬件抽象，是BlueDroid的对外接口，供JNI直接调用。bluedroid编译出的库为bluetooth.default.so依赖于libbt-hci.so、libbt-utils.so、libbt-vendor.so等动态库。下面逐一分析安卓是怎
L2CAP数据发送和接收
weixin_34308389的博客
06-22 945
ACL 链路在 Bluetooth 中非常重要，一些重要的应用如 A2DP， 基于 RFCOMM 的应用。BNEP等都要建立 ACL 链路，发送/接收ACL 包。跟大家一起来分析 ACL 包发送/接收流程，以及涉及到的重要 command/event。(一)ACL包发送以下的图是各种应用层使用 L2CAP 的 API：L2CA_DataWrite 发送数据流的过程，此API继续往下走，我仅分析...
蓝牙流程简记
snoopyljc的专栏
02-22 890
btu_task(btu_task.c) while循环 p_msg = (BT_HDR *) GKI_read_mbox (BTU_HCI_RCV_MBOX) switch (p_msg->event & BT_EVT_MASK) l2c_rcv_acl_data(BT_EVT_TO_BTU_HCI_ACL) l2c_link_segments_xmitted(BT_EVT_TO_BTU_L2
【Android】硬件合成器 HWC
lijian2017的博客
04-27 495
硬件合成器(Hardware Composer, HWC)是Android显示系统的核心组件，负责高效管理图形层的合成与显示。作为SurfaceFlinger的关键模块，HWC通过硬件加速实现图层合成，显著提升性能并降低功耗。
PHP标签+注释+html混写+变量
Java_fenxiang的博客
04-25 929
5. **数组(Array)**：用于存储多个值，可以是不同类型的数据，例如 `$array = [1, "two", 3.3];在PHP中，变量的类型是动态的，也就是说，同一个变量可以根据需要存储不同类型的数据。6. **对象(Object)**：用于存储对象类型的数据，例如 `$object = new StdClass();7. **资源(Resource)**：特殊类型的变量，用于表示外部资源，例如数据库连接、文件句柄等。8. **NULL**：特殊的类型，表示变量没有值或不存在。
AOSP Android14 Launcher3——Launcher的状态介绍LauncherState类
最新发布
Micheal_Yang's Blog
04-27 413
***//*** app*/NORMAL(普通状态 / 主屏幕)描述: 这是 Launcher 的默认状态，显示用户的主屏幕 Workspace 和 Hotseat。触发: 应用启动时、从其他状态（如 All Apps、Overview）通过 Home 键或 Back 键返回时。NORMAL状态就是默认的桌面状态(弹簧加载状态)描述: 当用户长按 Workspace 上的图标或小部件并开始拖动时进入的状态。
android ams调试指令介绍
wangadping的博客
04-27 232
ams提供了很多调试指令，包括组件管理、状态等，分为两大类:1).am指令，形如 am xxx2).dump指令，形如dumpsys activity xxx源码位于：ActivityManagerShellCommand和ActivityManagerService大家可以通过am -h和来查看命令用法，支持的命令很多的，下面介绍一些常用的命令。
九联UNT403A／UNT413A_晶晨S905L3A(B)_安卓9.0_ipv6_免拆卡刷固件包
点我主页，可查看所有固件文章！
04-24 273
注意：优盘卡刷强刷刷机，用一个usb2.0的8G以下U盘，fat32，2048块单分区格式化（卡刷对Ｕ盘非常非常挑剔，usb2.0的4G U盘兼容的多，8G的少，大于8G和用读卡器的鲜有见能刷成的）；2、电脑端执行一键替换recovery文件替换rec文件，完成后自动重启进rec界面，选择U盘里的update.zip文件进行升级；
Android7 Input（五）InputDispatcher
yanl1229的博客
04-26 796
本文主要描述了Android Input框架中的InputDispatcher的功能和数据处理流程。InputDispatcher的功能总结成一句话就是处理InputReader传递过来的事件并将事件进行再次封装为一个InputDispatcher事件然后传递给App进行处理，当App处理完成后，通知InputDispatcher模块清理InputDispatcher上报的事件，即完成整个输入事件的处理流程。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
