《STM32从零开始学习历程》——I2C协议层

STM32 I2C协议详解：从起始信号到数据传输
最新推荐文章于 2024-04-03 18:19:31 发布
原创 最新推荐文章于 2024-04-03 18:19:31 发布 · 2k 阅读 · 26 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#嵌入式 #串口通信 #stm32

本文详细解析了STM32中的I2C协议，包括起始和停止信号的产生、数据有效性、读写过程以及地址和数据方向的设定。通过实例将I2C通信比喻为老师与学生之间的交互，使得理解更加直观。重点介绍了基本读写和复合读写的过程，以及应答和非应答信号在确保数据传输准确性中的作用。

《STM32从零开始学习历程》@EnzoReventon

I2C理论部分——协议层

相关资料：

I2C物理层介绍
I2C固件库介绍
STM32的I2C特性及架构介绍

参考资料：
[野火EmbedFire]《STM32库开发实战指南——基于野火霸天虎开发板》
[正点原子]STM32F4开发指南-库函数版本_V1.2
[ST]《STM32F4xx中文参考手册》

I2C的协议规定了通讯的起始和停止信号、数据有效性、响应、仲裁、时钟同步和地址广播等环节。
起始和停止信号指用什么来表示通讯的开始和结束。
数据有效性指在时钟线(SCL)某个电平的时候对数据线(SDA)进行数据采样。

1. I2C基本读写过程

I2C写过程：

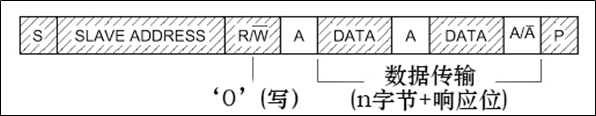

在这里插入图片描述
上图中，打斜杠的部分是指数据由主机传输至从机；不打斜杠部分为数据由从机传输至主机。
S表示传输开始信
