Matlab相关使用技巧——Matlab/Simulink导出数据/读取数据/导出值txt表

本文主要内容：

1. 在Simulink中将仿真结果输出至Matlab变量表中。
2. 在Matlab中读取变量表中变量的数据。
3. 将Matlab中读取的变量导出至txt文件中。

Matlab版本：R2021A

1. 在Simulink中将仿真结果输出至Matlab变量表中

通常在Simulink中仿真的结果需要在Matlab中进行处理，因此需要将Simulink的仿真数据进行导出。

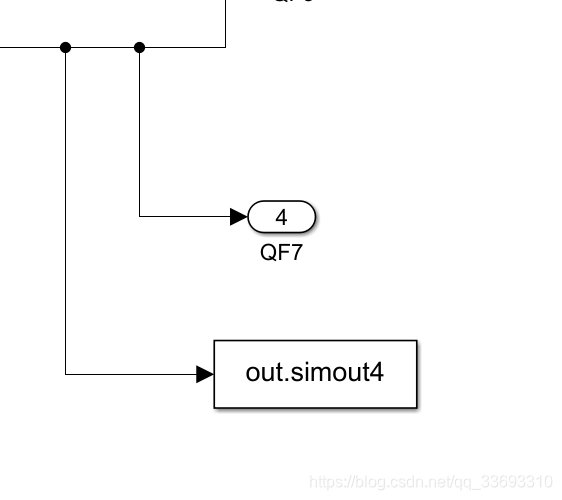

方法其实很简单，1.直接使用out输出；2.或者在元器件库中搜索：simout，然后将其添加到你的Simulink仿真图中。

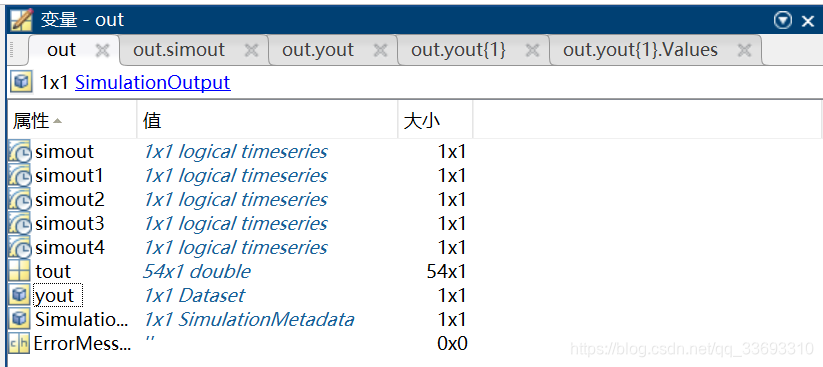

点击“运行”，然后在你的Matlab界面中出现一个变量表。

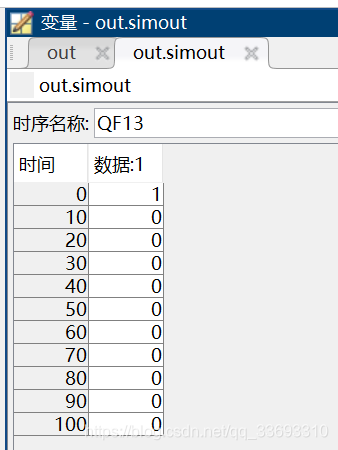

可以双击变量表查看变量的属性。

2. 在Matlab中读取变量表中变量的数据。

在Matlab代码区域，我们可以通过定义变量读取相关输出变量。

例如：

out1 = out.simout.Data(10);

这一行代码所读的数据就是指simout的第十个数据，也就是0。

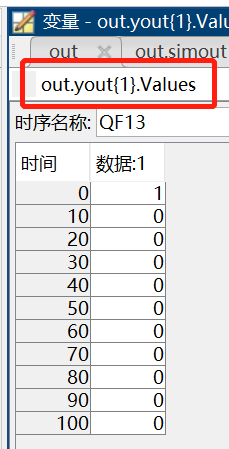

同样的办法读取yout也是如此：

out2 = out.yout{1}.Values.Data(1)

如果在调取过程中不知道out.xx.xx这些东西怎么来，可以在变量表中双击相应的变量，在顶部可以看到其路径，也可以借助tab键获取相应的联想提示。

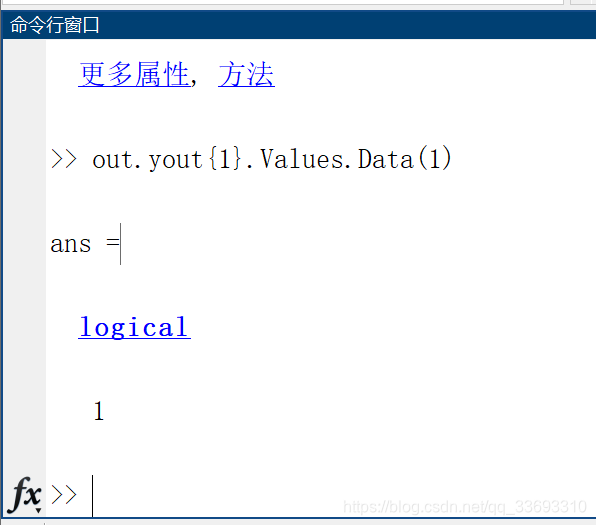

在Matlab Workspace中读取数据：

在workspace中可以直接输入命令，按下回车即可输出相应的数据。

3. 将Matlab中读取的变量导出至txt文件中。

使用如下函数：

out1 = out.simout.Data(10);
fid = fopen('DataSheet.txt','w');%其中’DataSheet.txt‘为文件名，不存在时’w‘指令会创建。
fprintf(fid,'%d\r\n',out1);%写入文件数据函数，fid为上面指定的文件句柄值；'%d\r\n'数据类型及按列输出，按行输出为'%d\t'；out1为指定数据

fopen中操作指令：（转载自：https://blog.csdn.net/qq_40969467/article/details/82735611）

‘r’：只读方式打开文件（默认的方式），该文件必须已存在。
‘r+’：读写方式打开文件，打开后先读后写。该文件必须已存在。
‘w’：打开后写入数据。该文件已存在则更新；不存在则创建。
‘w+’：读写方式打开文件。先读后写。该文件已存在则更新；不存在则创建。
‘a’：在打开的文件末端添加数据。文件不存在则创建。
‘a+’：打开文件后，先读入数据再添加数据。文件不存在则创建。
另外，在这些字符串后添加一个“t”，如‘rt’或‘wt+’，则将该文件以文本方式打开；如果添加的是“b”，则以二进制格式打开，这也是fopen函数默认的打开方式。
